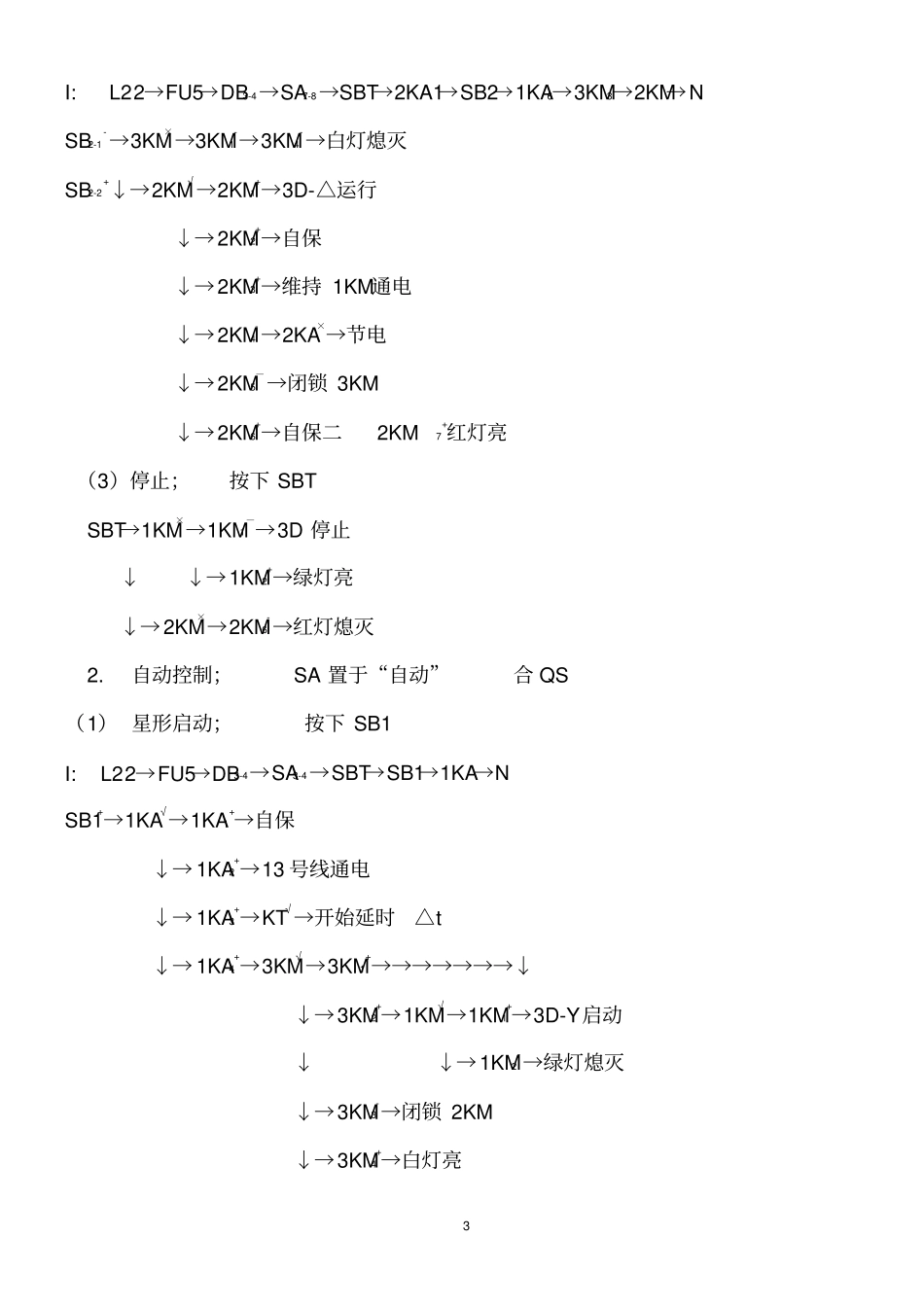

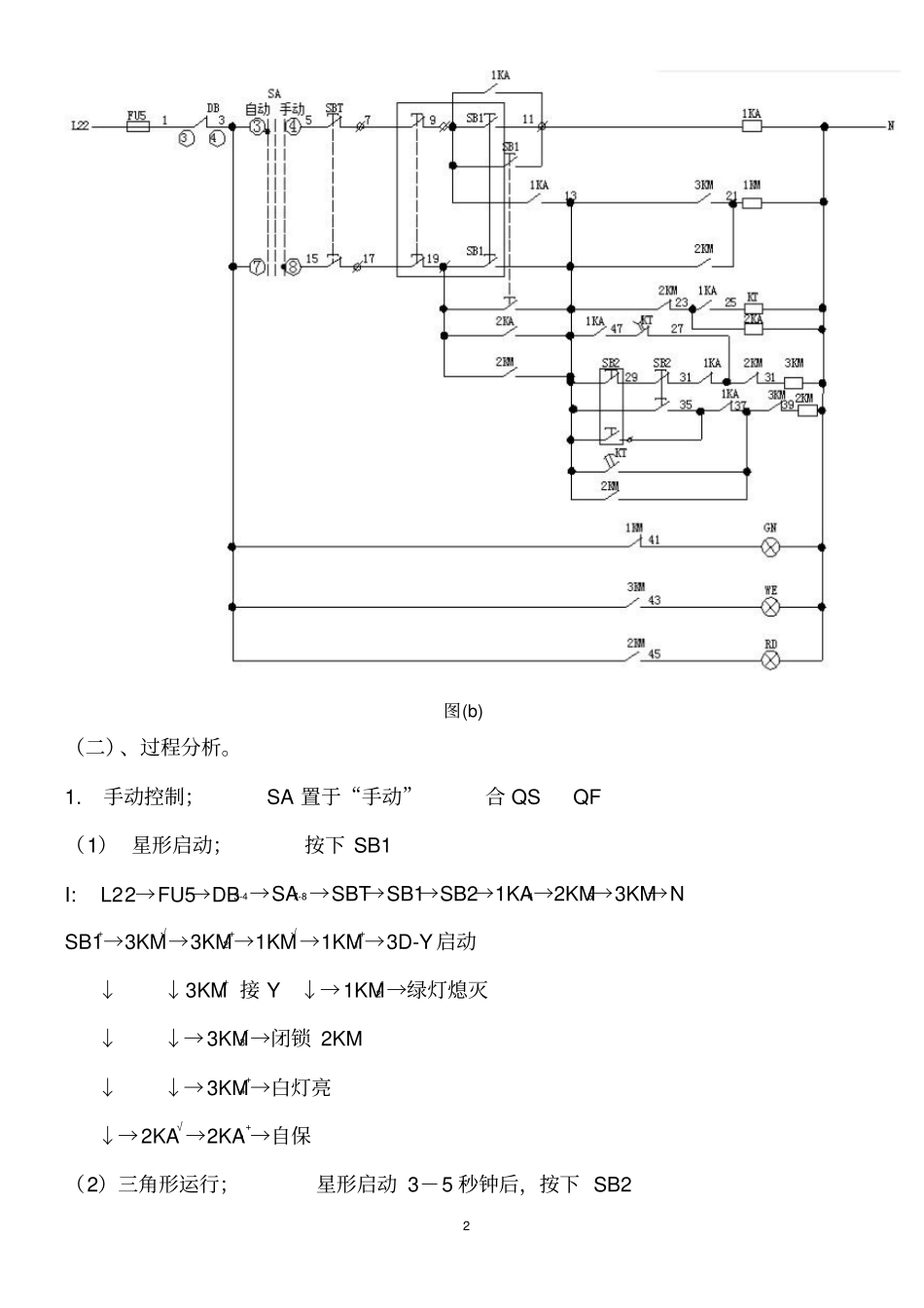

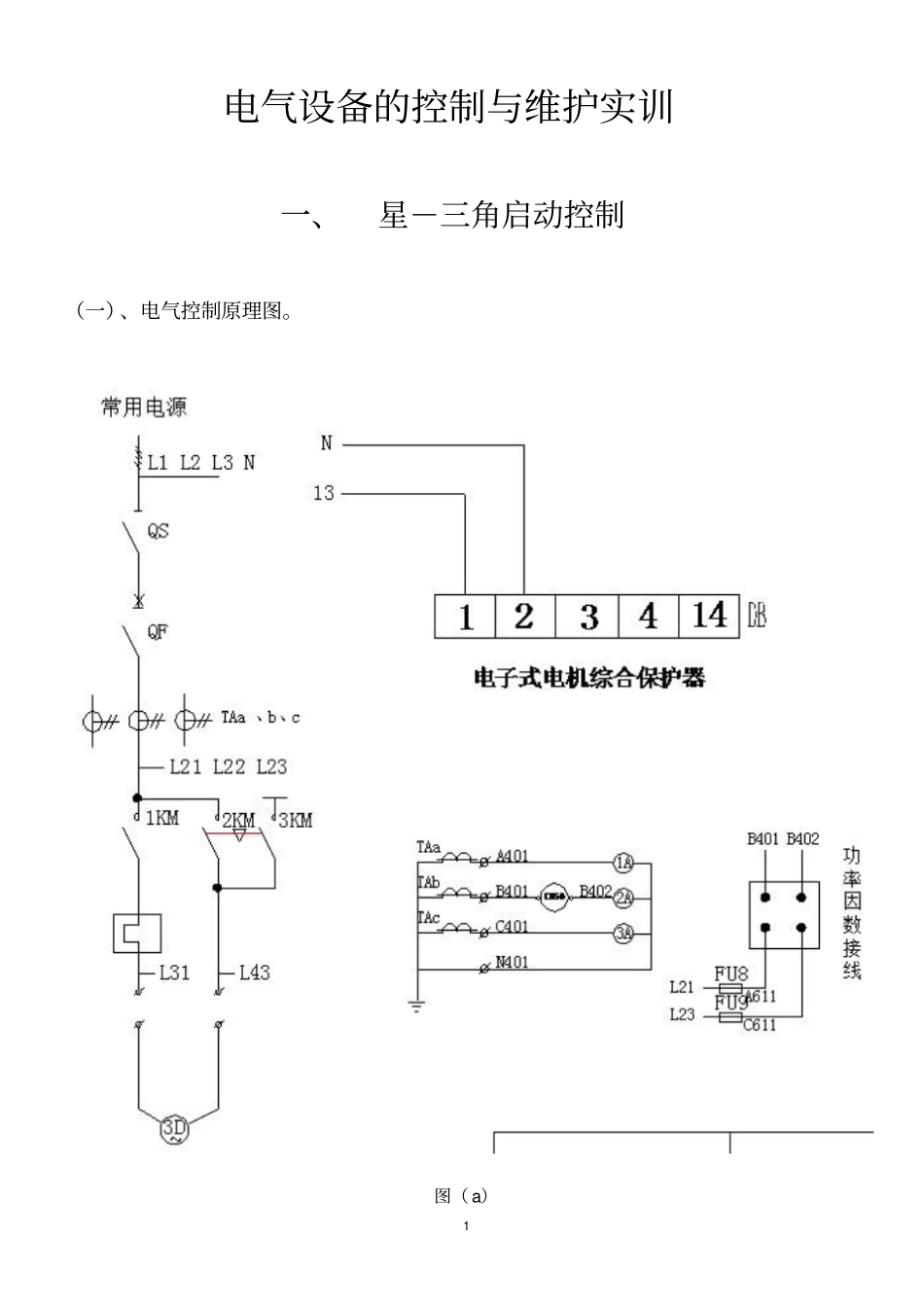

1电气设备的控制与维护实训一、星－三角启动控制（一）、电气控制原理图。图（a）2图(b)（二）、过程分析。1.手动控制；SA置于“手动”合QSQF（1）星形启动；按下SB1I:L22→FU5→DB3-4→SA7-8→SBT→SB1→SB2→1KA4→2KM5→3KM→NSB1+→3KM√→3KM2+→1KM√→1KM1+→3D-Y启动↓↓3KM1+接Y↓→1KM2-→绿灯熄灭↓↓→3KM3-→闭锁2KM↓↓→3KM4+→白灯亮↓→2KA√→2KA1+→自保（2）三角形运行；星形启动3－5秒钟后，按下SB23I:L22→FU5→DB3-4→SA7-8→SBT→2KA1→SB2→1KA6→3KM3→2KM→NSB2-1-→3KM×→3KM1-→3KM4-→白灯熄灭SB2-2+↓→2KM√→2KM1+→3D-△运行↓→2KM2+→自保↓→2KM3+→维持1KM通电↓→2KM4-→2KA×→节电↓→2KM5－→闭锁3KM↓→2KM6+→自保二2KM7+红灯亮（3）停止；按下SBTSBT→1KM×→1KM1－→3D停止↓↓→1KM2+→绿灯亮↓→2KM×→2KM6-→红灯熄灭2.自动控制；SA置于“自动”合QS（1）星形启动；按下SB1I:L22→FU5→DB3-4→SA3-4→SBT→SB1→1KA→NSB1+→1KA√→1KA1+→自保↓→1KA2+→13号线通电↓→1KA3+→KT√→开始延时△t↓→1KA4+→3KM√→3KM1+→→→→→→→↓↓→3KM2+→1KM√→1KM1+→3D-Y启动↓↓→1KM2-→绿灯熄灭↓→3KM3-→闭锁2KM↓→3KM4+→白灯亮4（2）三角形运行；星形启动后延时△t=3－5秒钟KT√→KT1-→3KM×→3KM1-→断星点↓↓→3KM3+↓→3KM4+→白灯熄灭↓→KT2+→2KM√→2KM1+→3D-△运行↓→2KM2+→自保↓→2KM3+→维持1KM通电↓→2KM4-→2KA×KT×→节电↓→2KM5－→闭锁3KM↓→2KM6+→红灯亮（3）停止；按下SBTSBT→1KM×→1KM1－→3D停止↓↓→1KM2+→绿灯亮↓→2KM×→2KM6-→红灯熄灭→→→→(三)、星——三角启动控制柜操作步骤。1.准备工作1）断开前级电源并断开本控制柜隔离开关，检查控制柜内有无杂物，原件安装数否稳固，导线联结是否紧因。刀开关灭弧罩是否齐全、完好，断路器隔弧板是否齐全。2）用万用表检查主回路、控制回路是否有短路现象。3）用500伏兆欧表测试开关柜主回路相间绝缘及相对地绝缘，要求绝缘电阻不小于0.5兆欧。4）用500伏兆欧表测试电动机相间绝缘及相对地绝缘，要求绝缘电阻不小于0.5兆欧。5）用500伏兆欧表测试控制柜到电动机的负载电缆相间绝缘及相对地绝缘，要求绝5缘电阻不小于0.5兆欧。6）用手转动传动电机轴，检查电机转子转动是否灵活。2、开关柜无负载试车1）完成上述检查后，拆除电机负载线。2）将时间继电器设定在3——5秒。3）和上断路器。4）关好控制柜门，和上前级电源，再和上刀开关。5）检查电源指示灯（绿色）是否亮。6）转动电压切换开关，观察电压表指示值是否正常（在361——399V），且三相电压基本平衡（相等）。7）将手动/自动转换开关置于手动位置。8）按下启动按钮（绿色），主接触器吸和，同事黄色指示灯亮。延时3——5秒后，按下白色（或黄色）按钮，切换继电器吸和，红色指示灯亮，启动完成，说明控制柜手动启动控制功能正常。9）按下停止按钮（红色）按接触器释放，红色指示灯灭，绿色指示灯亮，正常停车。10）将手动/自动切换开关置于自动位置。11）按下启动按钮，主接触器吸合，黄色指示灯亮，延时3——5秒后切换接触器吸合，红色指示灯亮，启动完成，说明自动切换控制功能正常。3、参数设定1）延时时间设定：若在自动切换方式启动时发现切换时间过短或过长，可停电后打开柜门，将时间继电器的设定值增大或减少，然后重庆启动，观察是否合适，若不合适，再次调整直到舒适。2）过载电流值设定：根据电机额定功率大小或电机铭牌上的额定电流，在热继电器6上旋转电流整定旋钮，设定过载电流保护值，（或在电机综合保护器上设定过载电流值和延时时间）。4、带电机试车1）按停止按钮停车，断开刀开关及断路器，按照电气控制原理图，用负载电缆将电机与控制柜链接。2）合上断路器，关好柜门，合上刀开关。3）重复上述第2项第7）——11）步的操作。4）操作工程中注意观察电机运转情况及电流电压表的只是情况。5）保护功能试验：对采用电机综合保护器的控制柜，在电机正常运转时，将保护电机综合保护器上的试验开关分别置于“过载”、“短路”、“漏电”位置，接触器均应可...
