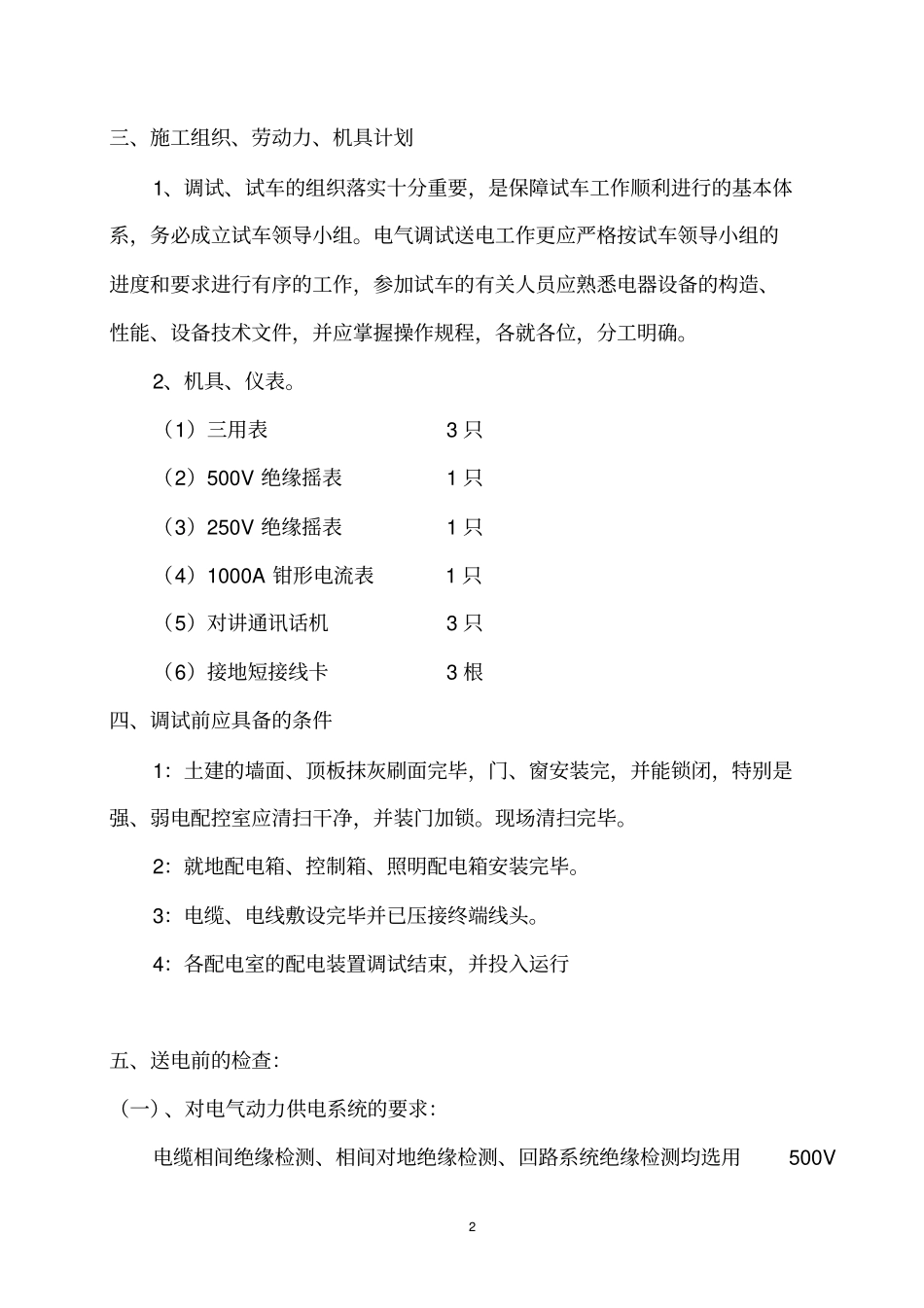

新疆动态鞥元铁矿选厂电气系统调试方法（低压供电线路及就地配电控制设备）项目经理：日期：2013年7月1日1一、电气工程调试概况新疆动态鞥元铁矿有限公司选厂建设工程已接近尾声，整体调试试车已准备开始进行，为确保各系统调试、试车工作顺利进行，特编制各系统的调试、试车方案并组织实施。整体投运中需各系统调试单位衔接，协调工作由建设单位现场电气专业人员组织各施工单位商定解决。商业合同条款中有需供货方或制造厂家进场调试、试车的，由定购方协调供应方进场调试、试车事宜，施工单位应配合好供应商或制造厂家的调试辅助工作，并提供调试工作中安装必备的试车条件。二、系统调试、试车范围划分1）、本工程的各系统调整试车、投入运行可按施工单位承担的工程项目和专业性质分别编制调试方案并实施。主要如下：1：高压变配装置，低压集中配电装置调试、运行。2：低压供电线路及就地配电控制设备调试送电运行。3：火灾报警及联动控制系统调试，由消防部门实施。4：弱电系统电气调试方案由相关公司调试。2）、本方案包括上述调试、试车范围的主要内容如下：1：主车间配电室、破碎段配电室、循环泵房配电室以及加压泵房配电室、回水泵房配电室引出的全部动力、照明线路检测送电。2：各区域动力箱、照明、电气设备配电控制箱的调试送电。3:各区域电动设备送电控制运行，详见设备总表。4：照明线路的检验、检测试灯，插座线路检验送电。2三、施工组织、劳动力、机具计划1、调试、试车的组织落实十分重要，是保障试车工作顺利进行的基本体系，务必成立试车领导小组。电气调试送电工作更应严格按试车领导小组的进度和要求进行有序的工作，参加试车的有关人员应熟悉电器设备的构造、性能、设备技术文件，并应掌握操作规程，各就各位，分工明确。2、机具、仪表。（1）三用表3只（2）500V绝缘摇表1只（3）250V绝缘摇表1只（4）1000A钳形电流表1只（5）对讲通讯话机3只（6）接地短接线卡3根四、调试前应具备的条件1：土建的墙面、顶板抹灰刷面完毕，门、窗安装完，并能锁闭，特别是强、弱电配控室应清扫干净，并装门加锁。现场清扫完毕。2：就地配电箱、控制箱、照明配电箱安装完毕。3：电缆、电线敷设完毕并已压接终端线头。4：各配电室的配电装置调试结束，并投入运行五、送电前的检查：（一）、对电气动力供电系统的要求：电缆相间绝缘检测、相间对地绝缘检测、回路系统绝缘检测均选用500V3摇表，电阻值必须大于0.5MΩ，回路检测是将相联的开关、起动装置的定触头同时检测，所测得电阻值为回路最终阻值，并填写测量记录。1、各种用电设备安装完毕，且已经过绝缘测试合格。2、相关管线敷设完，且已经过绝缘测试合格。3、配电控制箱、操作箱、柜安装完毕，且已通过绝缘测试。4、桥架、电缆敷设完毕，电缆绝缘则试合格。5、母线敷设完毕，绝缘测试合格。7、各种高低压配电柜安装完毕，测试合格。（二）、对各设备电器控制系统的要求：1、电机本体安装检查工作结束。2、冷却、调速、润滑等附属系统安装完毕，验收合格，分部试运行情况良好。3、电机动力及控制回路接线正确，传动试验结果正确无误。4、试车前要确认电源的各项指标均符合试车用电负荷的要求，并确保临时电源主断路器已合闸，送至启动柜的电源已验电合格。电缆绝缘及电机本体已按照GB50150—2006版《电气装置安装工程电气设备交接试验标准》试验结束。5、电机保护、控制、测量、信号、励磁等回路调试结束，动作正常，电机引出线相位正确，绝缘测试及接地电阻均符合设计要求。6、按照设计要求，各项整定值已调整完毕。安全装置、紧急停机和制动，报警讯号等经试验均应正确、灵敏、可靠。7、测定电机定子线圈、转子线圈及励磁线路的绝缘电阻，符合要求，对4有绝缘要求的轴承座，其绝缘板、轴承座及台板的接触面清洁干燥，低压电机用500V兆欧表测量绝缘电阻值不得小于0.5MΩ。8、空载试车时确认电机是否已与拖动机械分开。盘动电机转子时转动灵活，无碰卡现象。9、电机动力引出线应相位正确，固定牢固，连接紧密。10、电机外壳油漆完整，接地良好。11、照明、通讯、消防装置齐全。12、带负荷试车应在工艺许可的条件下进行，带...
