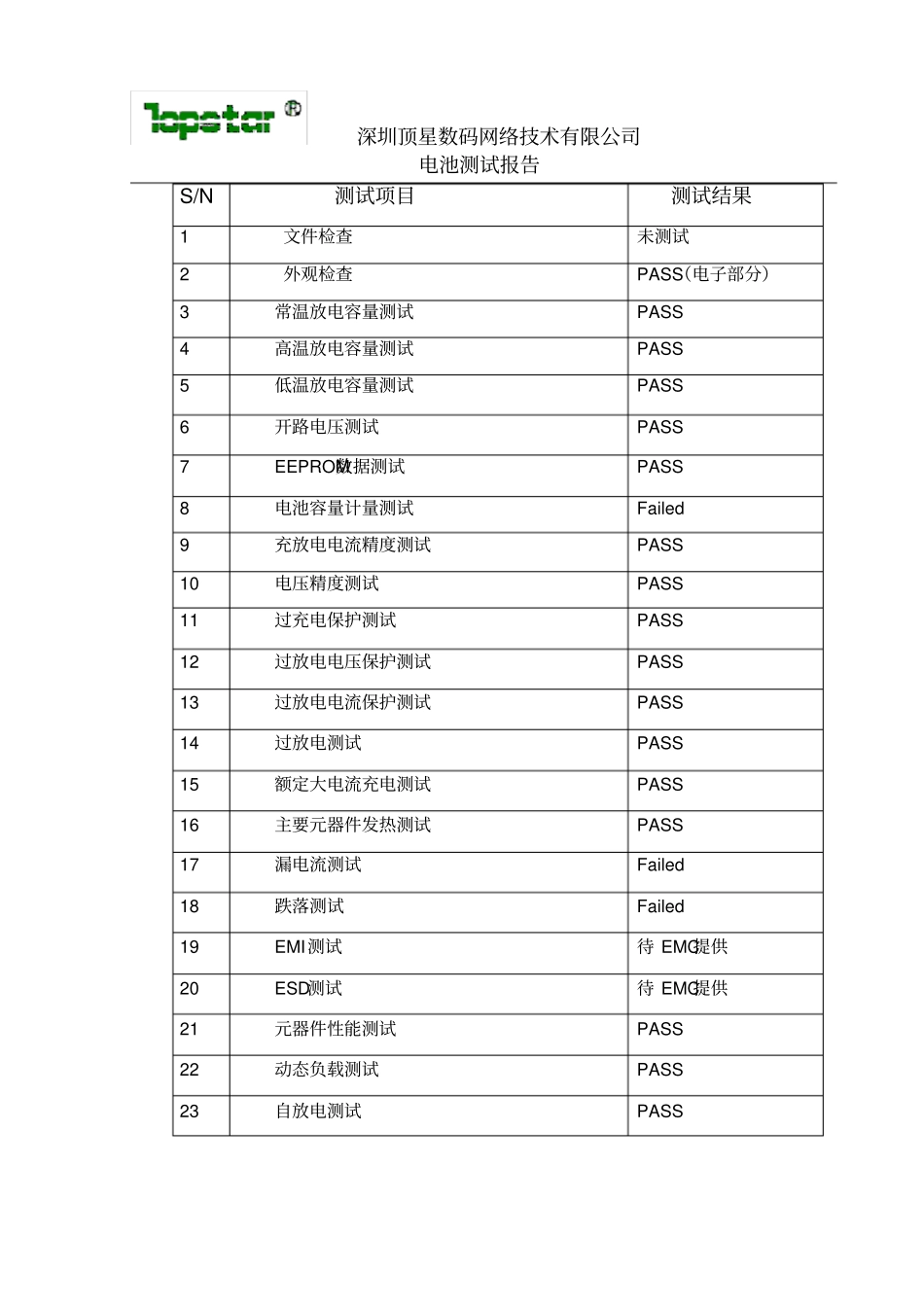

深圳顶星数码网络技术有限公司电池测试报告N211电池测试报告电池型号：N211笔记本电脑电池电池规格：2P3S,12.6V,4400mAH/Li-ion供应商：飞毛腿电子有限公司测试日期：2007年8月8日-----2007年8月13日深圳顶星数码网络技术有限公司电池测试报告S/N测试项目测试结果1文件检查未测试2外观检查PASS（电子部分）3常温放电容量测试PASS4高温放电容量测试PASS5低温放电容量测试PASS6开路电压测试PASS7EEPROM数据测试PASS8电池容量计量测试Failed9充放电电流精度测试PASS10电压精度测试PASS11过充电保护测试PASS12过放电电压保护测试PASS13过放电电流保护测试PASS14过放电测试PASS15额定大电流充电测试PASS16主要元器件发热测试PASS17漏电流测试Failed18跌落测试Failed19EMI测试待EMC提供20ESD测试待EMC提供21元器件性能测试PASS22动态负载测试PASS23自放电测试PASS深圳顶星数码网络技术有限公司电池测试报告一目的规范笔记本电脑电池的测试规则，使笔记本电脑电池的测试工作更规范合理，以此提供更为安全稳定的笔记本电脑电池，保证笔记本电脑产品的整体品质要求。二范围本程序文件适用于顶星数码笔记本电脑研发部下各笔记本电脑电池设计、测试等相关的软件EC、硬件Power和测试部门。三测试过程3.1文件检查主要查看供应商的样品电池测试报告，电池承认书，安规认证报告，ROHS报告，保险投保书,关键元件资料与承认书。测试结果：未测试。3.2外观检查3．2．1机构部分主要看电池的外观，尺寸，以及规格是否满足我们笔记本的设计需求。具体的标准可参照机构以及ID设计的要求。至少要对2个不封壳的电池包进行检查。本测试由机构主导。测试结果：机构未提供。3．2．2电子部分1，看温度SENSOR的位置是否能真实反映电池本体的温度，SENSOR必须紧贴电芯，不能接触镍片，尤其是交叉接触。2，镍片不能有毛刺，不能有刺穿电芯的可能性，同时电源理线不能与镍片交叉接触。3，PCB板的走线是否合理，LAYOUT部分是否有短路的可能性。4，三端FUSE必须放置到充电或放电MOS的之间或MOS上面。温度敏感部分与MOS接触。5，各个电芯上连线的焊接点是否有贴麦拉，电池CONNECTER和电池本体之间是否有贴足够厚的麦拉，以避免电池CONNECTER刺穿电芯。深圳顶星数码网络技术有限公司电池测试报告6.PCB板connector与电芯之间是否有足够安全距离。要求有PCB板上最高元件离电芯3mm以上的安全距离。除线和温度sensor外，PCB板上不得有任何器件直接接触电芯。7．PCB的厚度不少于1.2mm。8.PCB板上朝向电芯的面，不得有任何尖刺，特别注意DIP器件的PIN。焊接锡球饱满，没有突出尖刺。9．焊接的线材焊点须点胶,温度sensor焊点须点胶。10.PCB位置固定，封装后，不能摇动。不能有变形。11.DIP元件的PIN脚周围3mm以内不能摆放器件。12.PCB禁止采用埋盲孔设计。禁止走10mil以下的走线。13.CONNECTOR渡层良好，不能有脏污，变色。14.PTC任一端的LEAD长度不少于22mm。15．三端保险丝的PIN脚必须在离本体5mm以上才能弯折。16.元件的PAD不能超出板边。板边不能有破孔。17.结构件不能直接接触PCB板上的元件，与结构接触出有3mm以上的隔空距离测试结果：PASS3.3一般性功能测试。测试完成后功能应全部正常。3.31常温放电容量和内阻测试1在电池包的正负两端串接一个5Ω电阻，放电放到9V，既0.5C放电。2关机充电直到充满。3在电池包的正负两端串接一个5Ω电阻放电放到9V。4环境温度25℃放电时间不能小于120mins。电池包1#2#3#4#5#放电时间(mins)127131132138131实验结果passPassPassPassPass测试结果：PASS3.32高温放电容量测试深圳顶星数码网络技术有限公司电池测试报告1在电池包的正负两端串接一个5Ω电阻，放电放到9V，25℃。250℃放置2小时后，关机充电，直到充满，50℃。3在电池包的正负两端串接一个5Ω电阻放电放到9V，50℃。放电时间不能小于110mins。电池包1#2#3#4#5#放电时间(mins)113114113115113实验结果passPassPassPassPass测试结果：PASS3.33低温放电容量测试1在电池包的正负两端串接一个5Ω电阻，放电放到9V，25℃。25℃放2小时后,关机充电，直到充满，5℃。3在电池包的正负两端串接一个5Ω电阻放电放到9V，5℃放电时间不能小...
