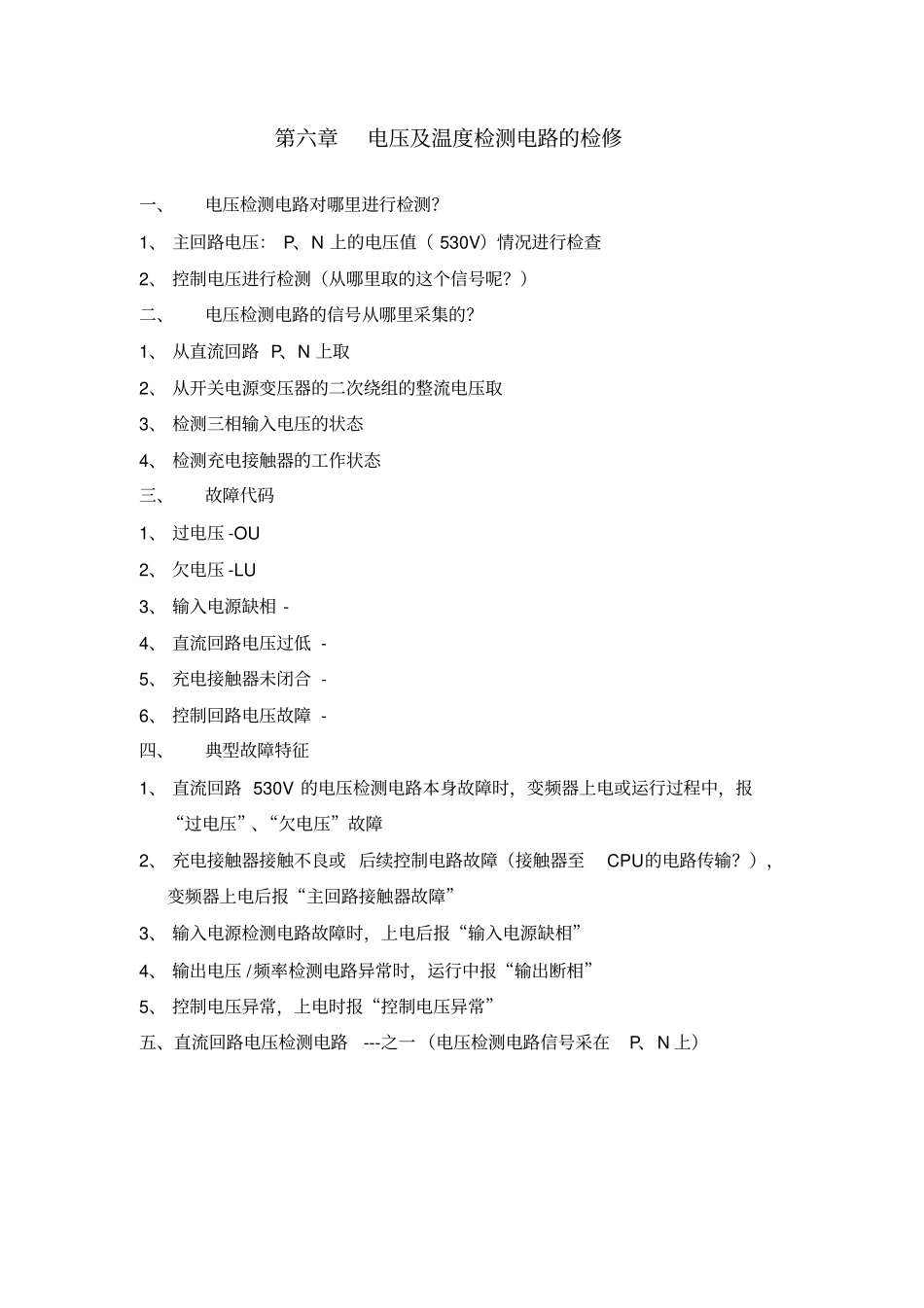

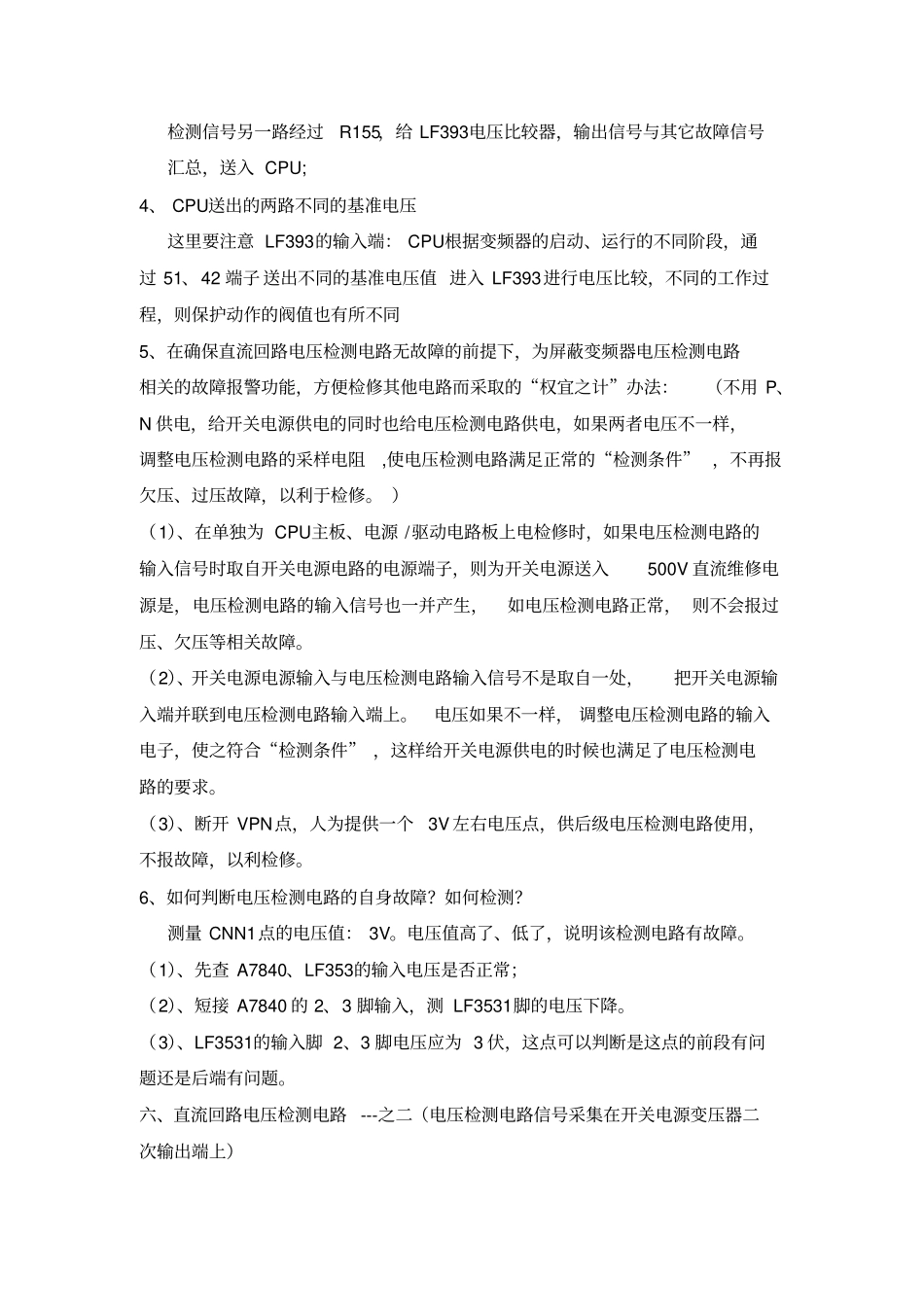

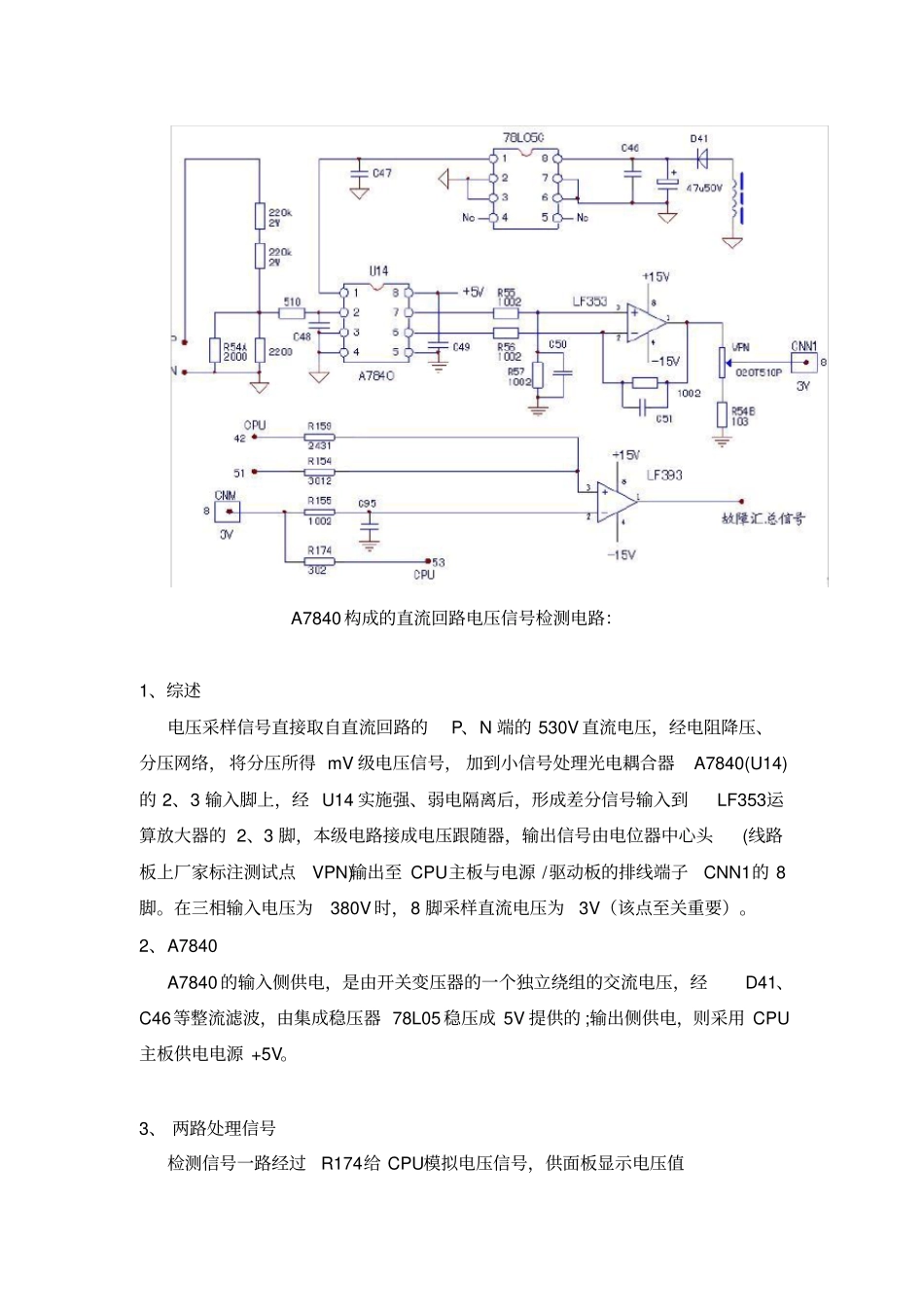

第六章电压及温度检测电路的检修一、电压检测电路对哪里进行检测？1、主回路电压：P、N上的电压值（530V）情况进行检查2、控制电压进行检测（从哪里取的这个信号呢？）二、电压检测电路的信号从哪里采集的？1、从直流回路P、N上取2、从开关电源变压器的二次绕组的整流电压取3、检测三相输入电压的状态4、检测充电接触器的工作状态三、故障代码1、过电压-OU2、欠电压-LU3、输入电源缺相-4、直流回路电压过低-5、充电接触器未闭合-6、控制回路电压故障-四、典型故障特征1、直流回路530V的电压检测电路本身故障时，变频器上电或运行过程中，报“过电压”、“欠电压”故障2、充电接触器接触不良或后续控制电路故障（接触器至CPU的电路传输？），变频器上电后报“主回路接触器故障”3、输入电源检测电路故障时，上电后报“输入电源缺相”4、输出电压/频率检测电路异常时，运行中报“输出断相”5、控制电压异常，上电时报“控制电压异常”五、直流回路电压检测电路---之一（电压检测电路信号采在P、N上）A7840构成的直流回路电压信号检测电路：1、综述电压采样信号直接取自直流回路的P、N端的530V直流电压，经电阻降压、分压网络，将分压所得mV级电压信号，加到小信号处理光电耦合器A7840(U14)的2、3输入脚上，经U14实施强、弱电隔离后，形成差分信号输入到LF353运算放大器的2、3脚，本级电路接成电压跟随器，输出信号由电位器中心头(线路板上厂家标注测试点VPN)输出至CPU主板与电源/驱动板的排线端子CNN1的8脚。在三相输入电压为380V时，8脚采样直流电压为3V（该点至关重要）。2、A7840A7840的输入侧供电，是由开关变压器的一个独立绕组的交流电压，经D41、C46等整流滤波，由集成稳压器78L05稳压成5V提供的;输出侧供电，则采用CPU主板供电电源+5V。3、两路处理信号检测信号一路经过R174给CPU模拟电压信号，供面板显示电压值检测信号另一路经过R155，给LF393电压比较器，输出信号与其它故障信号汇总，送入CPU;4、CPU送出的两路不同的基准电压这里要注意LF393的输入端：CPU根据变频器的启动、运行的不同阶段，通过51、42端子送出不同的基准电压值进入LF393进行电压比较，不同的工作过程，则保护动作的阀值也有所不同5、在确保直流回路电压检测电路无故障的前提下，为屏蔽变频器电压检测电路相关的故障报警功能，方便检修其他电路而采取的“权宜之计”办法：（不用P、N供电，给开关电源供电的同时也给电压检测电路供电，如果两者电压不一样，调整电压检测电路的采样电阻,使电压检测电路满足正常的“检测条件”，不再报欠压、过压故障，以利于检修。）（1）、在单独为CPU主板、电源/驱动电路板上电检修时，如果电压检测电路的输入信号时取自开关电源电路的电源端子，则为开关电源送入500V直流维修电源是，电压检测电路的输入信号也一并产生，如电压检测电路正常，则不会报过压、欠压等相关故障。（2）、开关电源电源输入与电压检测电路输入信号不是取自一处，把开关电源输入端并联到电压检测电路输入端上。电压如果不一样，调整电压检测电路的输入电子，使之符合“检测条件”，这样给开关电源供电的时候也满足了电压检测电路的要求。（3）、断开VPN点，人为提供一个3V左右电压点，供后级电压检测电路使用，不报故障，以利检修。6、如何判断电压检测电路的自身故障？如何检测？测量CNN1点的电压值：3V。电压值高了、低了，说明该检测电路有故障。（1）、先查A7840、LF353的输入电压是否正常；（2）、短接A7840的2、3脚输入，测LF3531脚的电压下降。（3）、LF3531的输入脚2、3脚电压应为3伏，这点可以判断是这点的前段有问题还是后端有问题。六、直流回路电压检测电路---之二（电压检测电路信号采集在开关电源变压器二次输出端上）+5VC13R18C145621470u25V680u16V101C17C19L432D11R20R25101330R-42VR1982kR5D12开关变压器电压误差放大电路直流回路电压检测信号C271402C45R431302141312U8/C3403G6201R311302R37R402.7V电压检测信号分压网络2.7V电压检测信号R44103D12CPU91C40+5V3031502R144R142242R121Q1724D29R149R123150229407503123U13/393765U13/393R1093831CPU32+15VR143CPU99R136D3022035...
