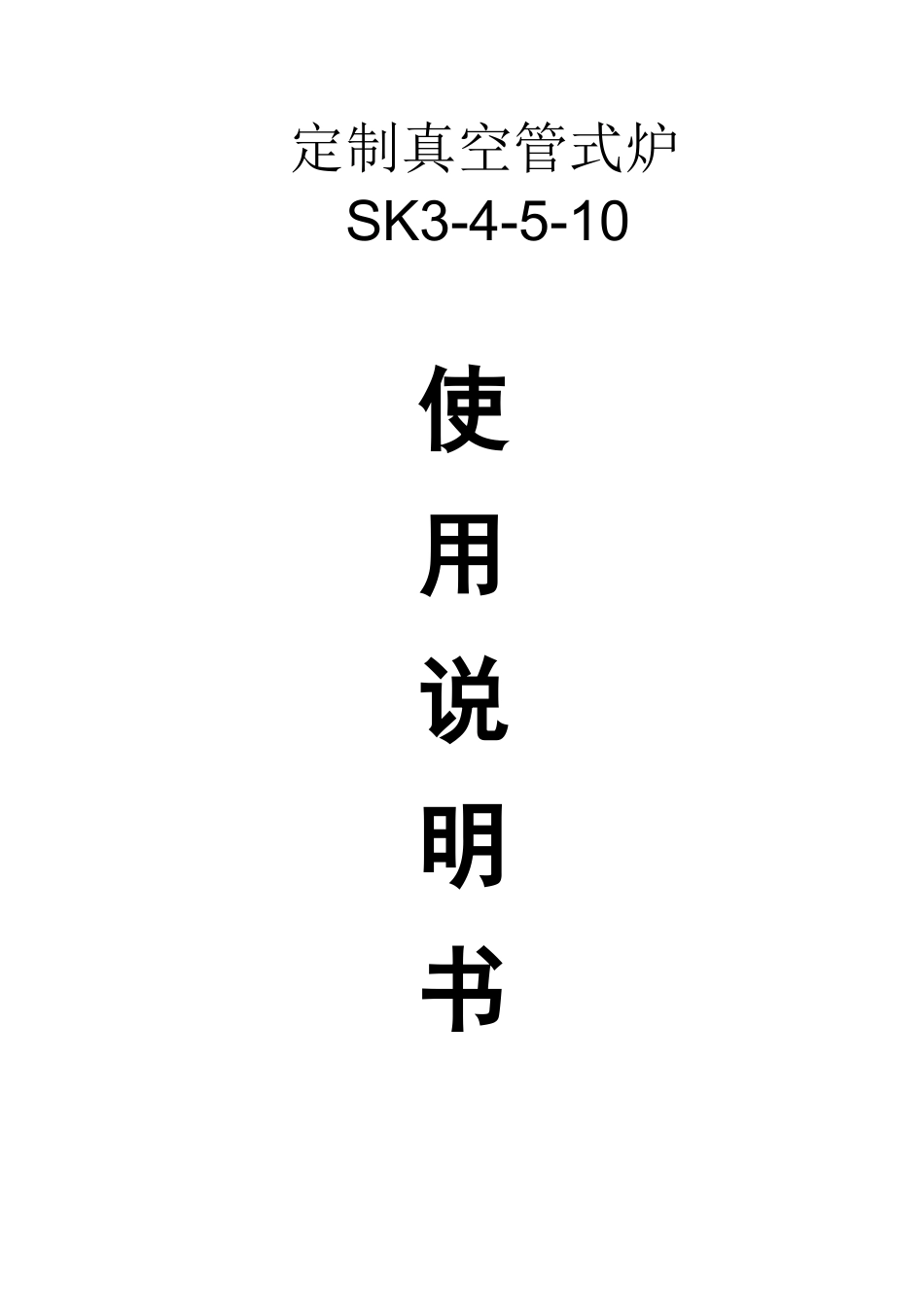

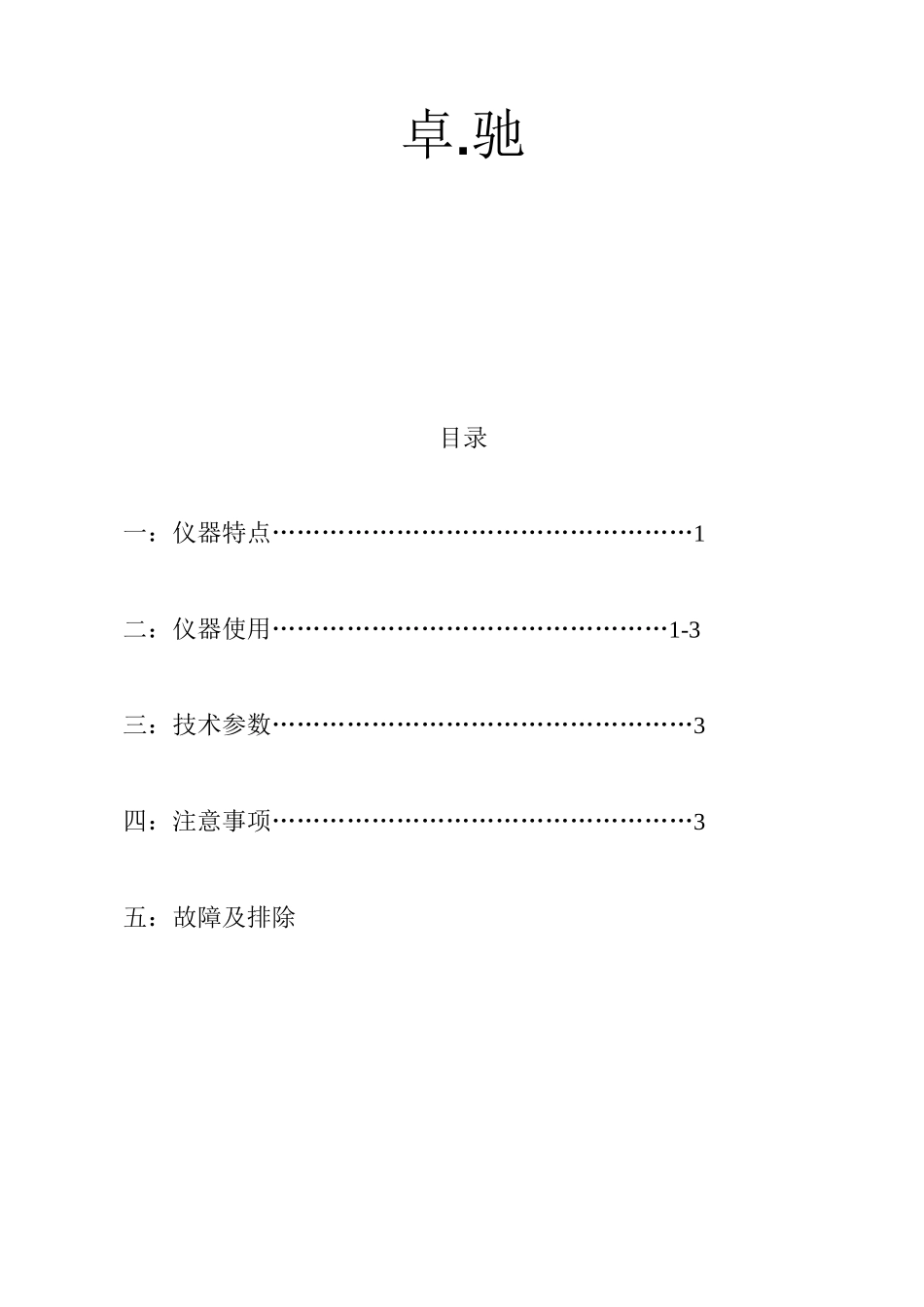

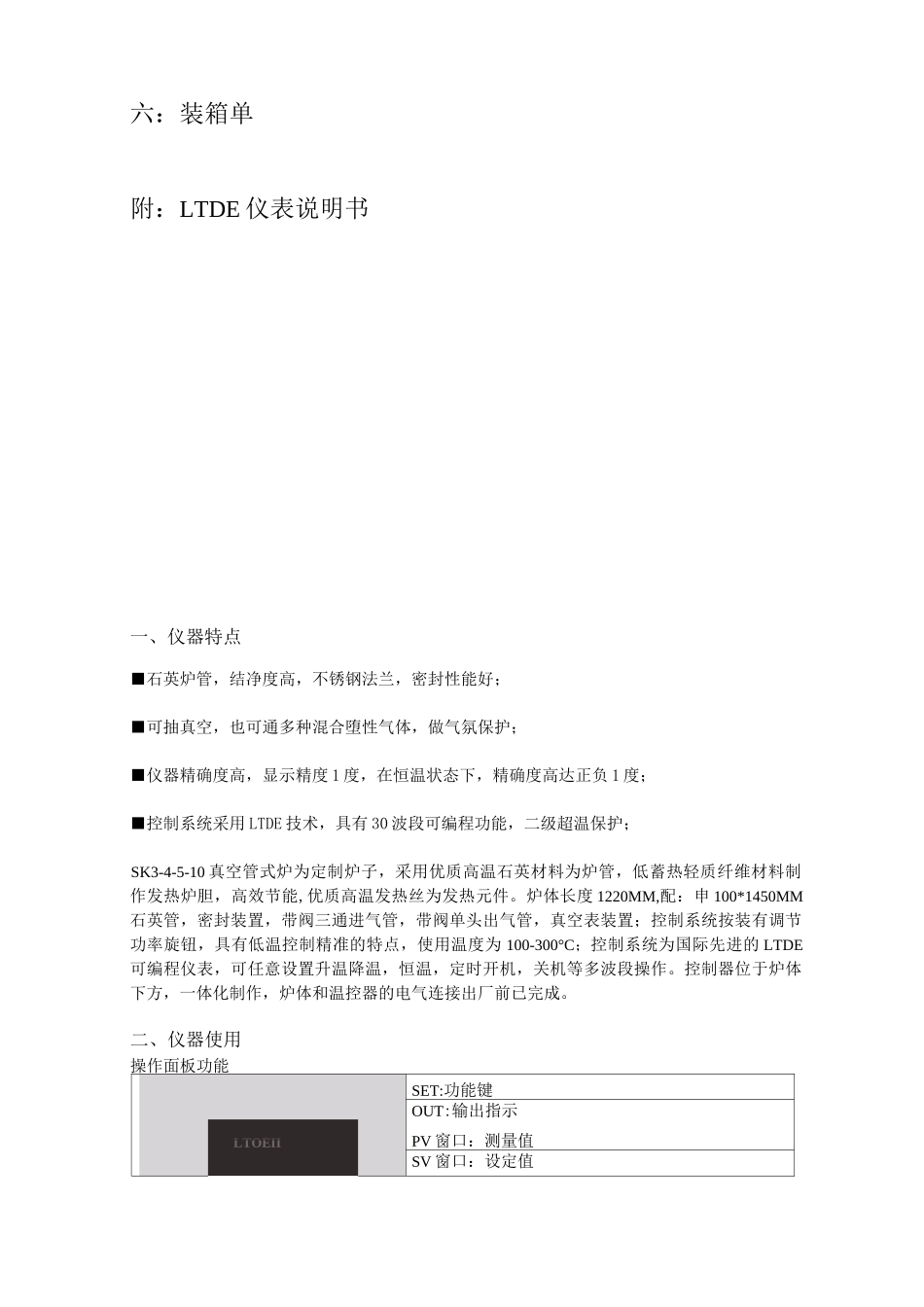

定制真空管式炉SK3-4-5-10使用说明书卓.驰目录一：仪器特点……………………………………………1二：仪器使用…………………………………………1-3三：技术参数……………………………………………3四：注意事项……………………………………………3五：故障及排除六：装箱单附：LTDE仪表说明书一、仪器特点■石英炉管，结净度高，不锈钢法兰，密封性能好；■可抽真空，也可通多种混合堕性气体，做气氛保护；■仪器精确度高，显示精度1度，在恒温状态下，精确度高达正负1度；■控制系统采用LTDE技术，具有30波段可编程功能，二级超温保护；SK3-4-5-10真空管式炉为定制炉子，采用优质高温石英材料为炉管，低蓄热轻质纤维材料制作发热炉胆，高效节能,优质高温发热丝为发热元件。炉体长度1220MM,配：申100*1450MM石英管，密封装置，带阀三通进气管，带阀单头出气管，真空表装置；控制系统按装有调节功率旋钮，具有低温控制精准的特点，使用温度为100-300°C；控制系统为国际先进的LTDE可编程仪表，可任意设置升温降温，恒温，定时开机，关机等多波段操作。控制器位于炉体下方，一体化制作，炉体和温控器的电气连接出厂前已完成。二、仪器使用操作面板功能SET:功能键OUT:输出指示LTOEIIPV窗口：测量值SV窗口：设定值ALM1：上限报警ALM2：下限报警<移位键V减键A加键AT（AL）：自动整定普通操作方法：接通电源，按f键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按一键PV显示C01。按设置所需的温度。按SET键，PV显示101。按一f（设置T。等到返回菜单（SV显示STOP）。再按；键二秒钟，SV显示RUN即可。此时PV即显示升温。SV窗口HOLD和设置的温度交替显示。例如：要仪器到600°C长期保持自动恒温按-键一下C01=600按SET键一下t01=-1等到SV返回STOP，再按；键。SV显示RUN即仪器开始工作。定时功能操作方法：接通电源，按f键二秒钟使PV显示STOP（暂停）。按一键PV显示CO1,按一f；设置起始温度50（起始温度应高于室温），按SET键，PV显示101。按一f；设置起始温度到所需用实际温度的时间（时间宜长不宜短）。按SET键PV显示C02。按一f；设置工作所需的温度，按SET键PV显示102,按一f；设置所需恒温时间，按SET键PV显示C03,按一f；设置所需用实际温度（即和C02同样的温度），按SET键PV显示103,按一f；设置-121。等到返回菜单（SV显示STOP）。再按；键二秒即启动。此时PV窗口显示温度上升。SV显示温度上升或时间运营。例如：要400C恒温10分钟。按一键一下C01=50（起始温度为略高于室内温度的值，如50C。）按SET键一下101=20（一般情况下该段升温时间不宜过短，否则容易温度过冲。）按SET键一下C02=400（工作需要温度）按SET键一下102=10（恒温时间）按SET键一下C03=400（工作用的温度）按SET键一下103=-121等到SV显示STOP再按；键二秒SV显示RUN即启动。此时PV显示实测温度上升。SV显示设置温度上升或时间运行。可编程通常操作方法：接通电源，按f键二秒钟使SV窗口出现STOP（暂停）。设定步骤：按一下一键，上排PV显示C01，表示需要程控的起始温度，操作一f；键，使下排SV达到所需起始温度。再按下SET键，PV显示t01,表示从起始温度达到下一设定温度的时间，操作一f；键，使SV达到所需时间。再按下SET键，PV显示C02，表示刚才设定的起始温度C01，用了t01的时间，所要达到的温度，按一f；使SV达到所需温度。（如需恒温，则C01与C02设置同一值），再按下SET键，PV显示t02表示从C02到达下一温度的时间设定，按前面步骤操作…,最后一段T参数设置“-121”即可自动关机，最多达30段,最后结束段将txx设置-121设置完毕等SV返回STOP再按；键使显示窗口出现RUN仪器自动按照设定的程序开始工作。程序编排采用温度--时间-温度格式，其定义是从当前段设置温度，经过该段设置的时间到达一温度。例示：按下图所示程序曲线设定各段程序值100C05C06C078050C0C30-10CftOl1t02!t03t0t0t0t0tO8-12130分35分-40分3025分：20分25分:按一键一下C01=100C（程序起始温度，也可以设定略大于室温的任何值）按SET键一下t01=30分钟按SET键一下C02=300c按SET键一下t02=35分钟按SET键一下C03=500c按SET键一下t03=40分钟按SET键一下C04=...
