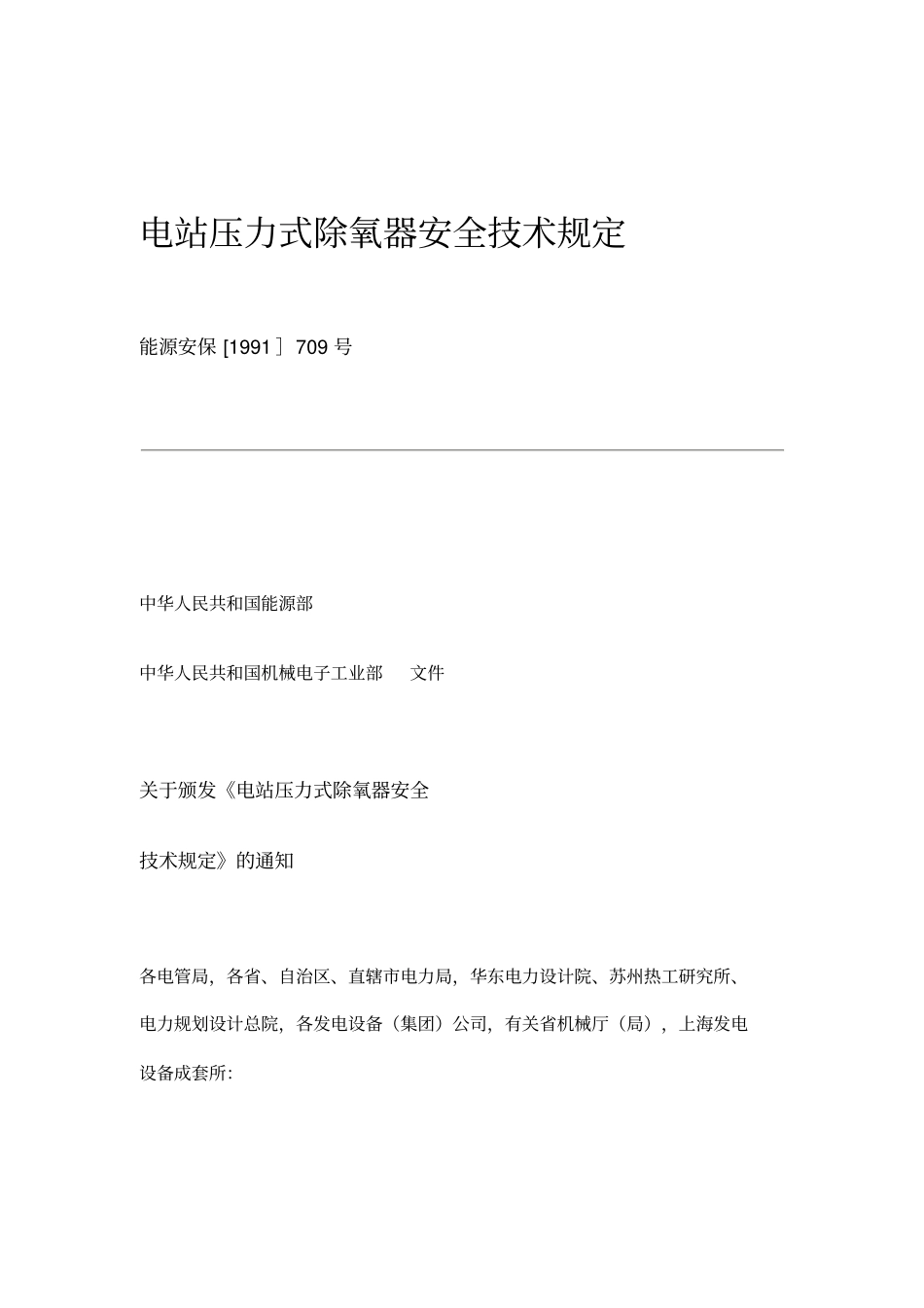

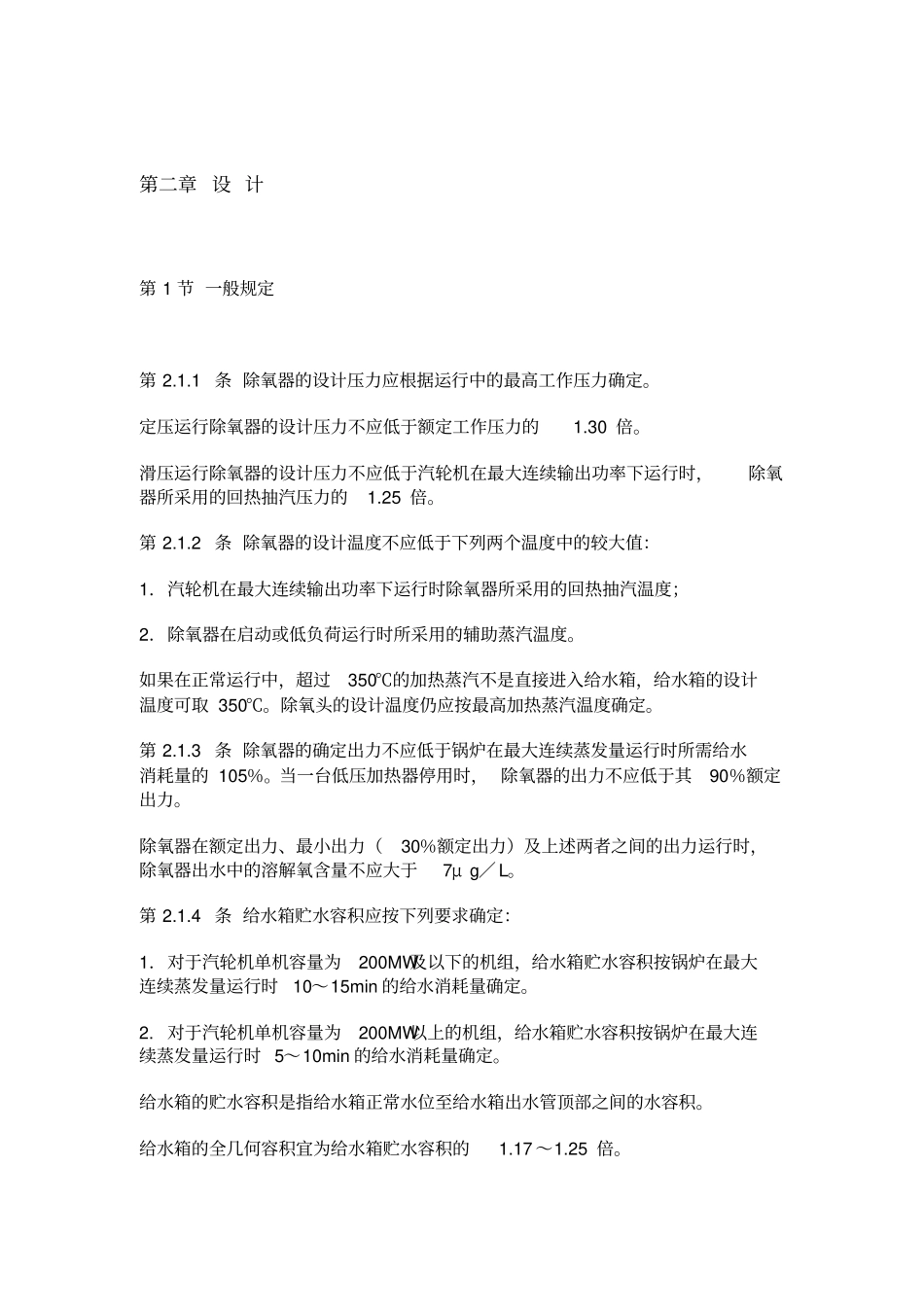

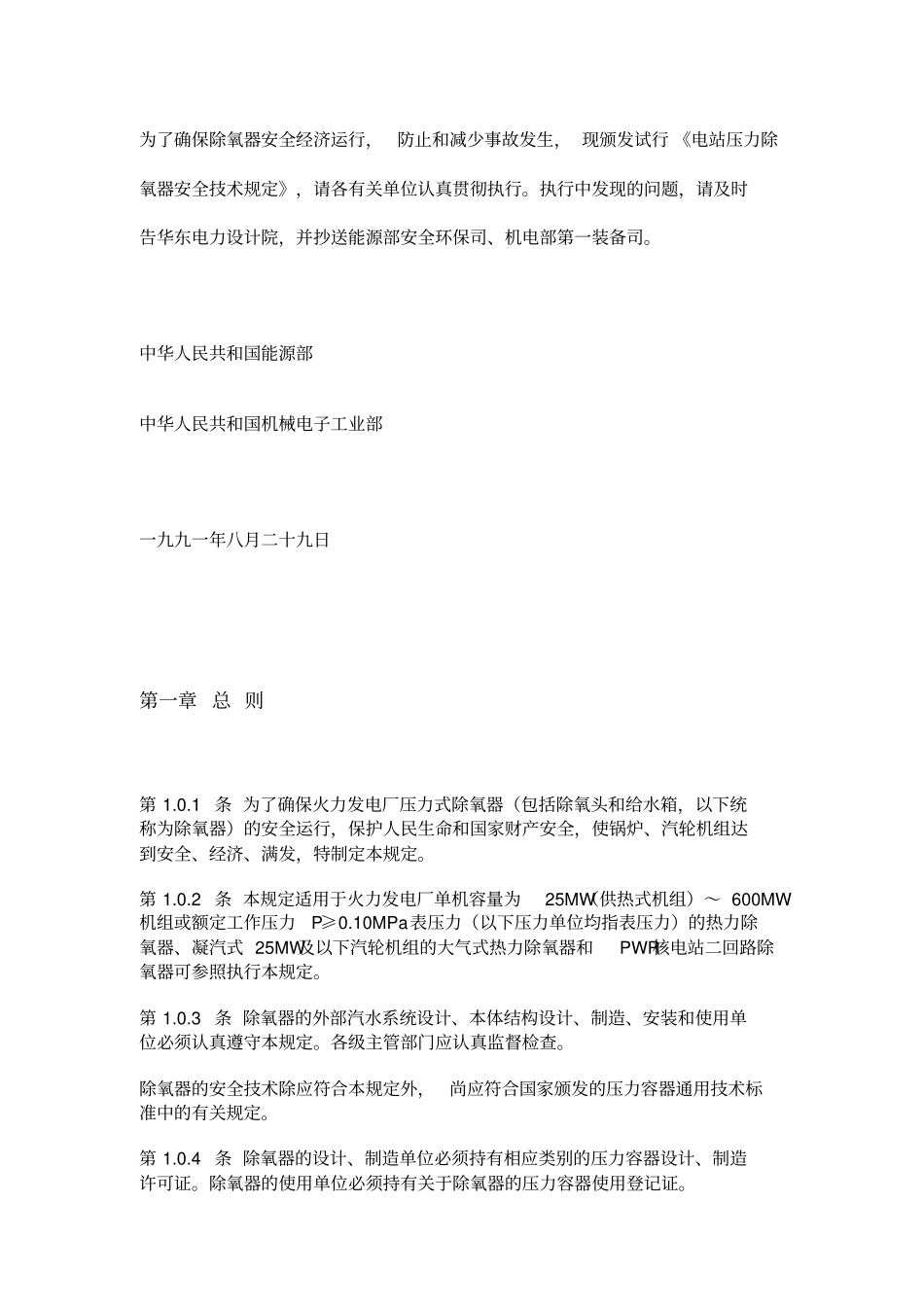

电站压力式除氧器安全技术规定能源安保[1991］709号中华人民共和国能源部中华人民共和国机械电子工业部文件关于颁发《电站压力式除氧器安全技术规定》的通知各电管局，各省、自治区、直辖市电力局，华东电力设计院、苏州热工研究所、电力规划设计总院，各发电设备（集团）公司，有关省机械厅（局），上海发电设备成套所：为了确保除氧器安全经济运行，防止和减少事故发生，现颁发试行《电站压力除氧器安全技术规定》，请各有关单位认真贯彻执行。执行中发现的问题，请及时告华东电力设计院，并抄送能源部安全环保司、机电部第一装备司。中华人民共和国能源部中华人民共和国机械电子工业部一九九一年八月二十九日第一章总则第1.0.1条为了确保火力发电厂压力式除氧器（包括除氧头和给水箱，以下统称为除氧器）的安全运行，保护人民生命和国家财产安全，使锅炉、汽轮机组达到安全、经济、满发，特制定本规定。第1.0.2条本规定适用于火力发电厂单机容量为25MW（供热式机组）～600MW机组或额定工作压力P≥0.10MPa表压力（以下压力单位均指表压力）的热力除氧器、凝汽式25MW及以下汽轮机组的大气式热力除氧器和PWR核电站二回路除氧器可参照执行本规定。第1.0.3条除氧器的外部汽水系统设计、本体结构设计、制造、安装和使用单位必须认真遵守本规定。各级主管部门应认真监督检查。除氧器的安全技术除应符合本规定外，尚应符合国家颁发的压力容器通用技术标准中的有关规定。第1.0.4条除氧器的设计、制造单位必须持有相应类别的压力容器设计、制造许可证。除氧器的使用单位必须持有关于除氧器的压力容器使用登记证。第二章设计第1节一般规定第2.1.1条除氧器的设计压力应根据运行中的最高工作压力确定。定压运行除氧器的设计压力不应低于额定工作压力的1.30倍。滑压运行除氧器的设计压力不应低于汽轮机在最大连续输出功率下运行时，除氧器所采用的回热抽汽压力的1.25倍。第2.1.2条除氧器的设计温度不应低于下列两个温度中的较大值：1．汽轮机在最大连续输出功率下运行时除氧器所采用的回热抽汽温度；2．除氧器在启动或低负荷运行时所采用的辅助蒸汽温度。如果在正常运行中，超过350℃的加热蒸汽不是直接进入给水箱，给水箱的设计温度可取350℃。除氧头的设计温度仍应按最高加热蒸汽温度确定。第2.1.3条除氧器的确定出力不应低于锅炉在最大连续蒸发量运行时所需给水消耗量的105％。当一台低压加热器停用时，除氧器的出力不应低于其90％额定出力。除氧器在额定出力、最小出力（30％额定出力）及上述两者之间的出力运行时，除氧器出水中的溶解氧含量不应大于7μg／L。第2.1.4条给水箱贮水容积应按下列要求确定：1．对于汽轮机单机容量为200MW及以下的机组，给水箱贮水容积按锅炉在最大连续蒸发量运行时10～15min的给水消耗量确定。2.对于汽轮机单机容量为200MW以上的机组，给水箱贮水容积按锅炉在最大连续蒸发量运行时5～10min的给水消耗量确定。给水箱的贮水容积是指给水箱正常水位至给水箱出水管顶部之间的水容积。给水箱的全几何容积宜为给水箱贮水容积的1.17～1.25倍。第2.1.5条除氧器壳体材料宜采用20g或20Ｒ，不应采用16Mn和A3F。对于匹配直流锅炉的除氧器，除氧头壳体材料宜采用不锈钢与20g或20R的复合钢板。除氧器壳体材料的含碳量不宜大于0.25％。碳钢材料的焊条应选用低氢型碱性焊条；不锈钢材料的焊条应选用酸性焊条。对于在役的16Mn和A3F除氧器，应根据劳动部门颁发的《在役压力容器检验和缺陷处理若干问题的参考意见》和本规定有关条文，加强检验、改进不合理结构、修补缺陷、监督运行。对于缺陷严重、难于修复、无修复价值或修复后仍难保证安全运行的除氧器，应限期报废，做到有计划地更换。第2节外部汽水系统设计和除氧器的布置第2.2.1条为了提高除氧器的运行可靠性和热力系统的经济性，在设备条件合适时，除氧器的外部汽水系统应按汽轮机高负荷时除氧器滑压运行，汽轮机启动和低负荷时除氧器定压运行的方式设计。除氧器在启动阶段定压运行时的工作压力宜采用0.05MPa。第2.2.2条对于定压运行的除氧器，在除氧器的常用回热抽汽管道上应装设电动隔阀和压力调节阀（图2.2.2）。当采用...
