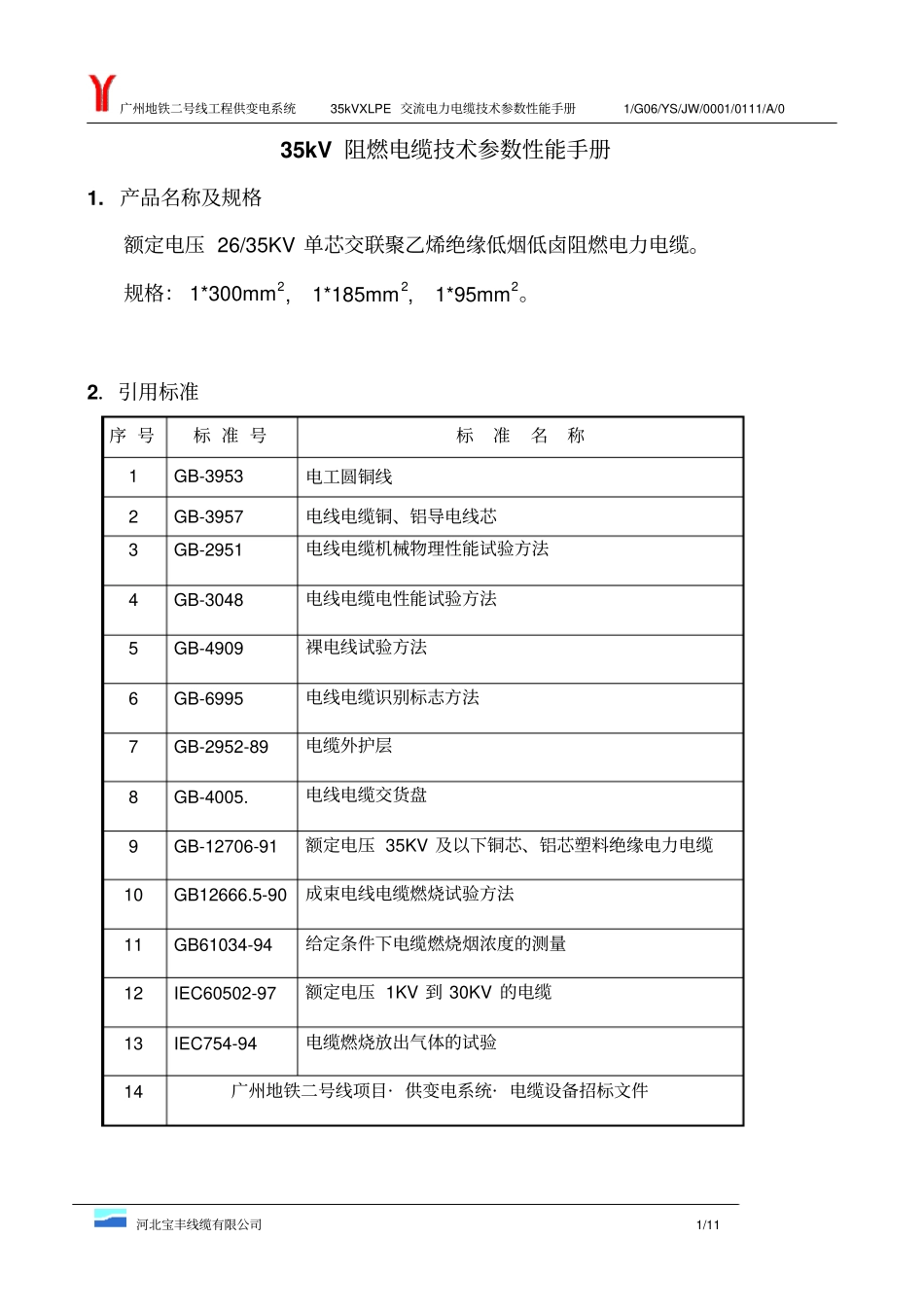

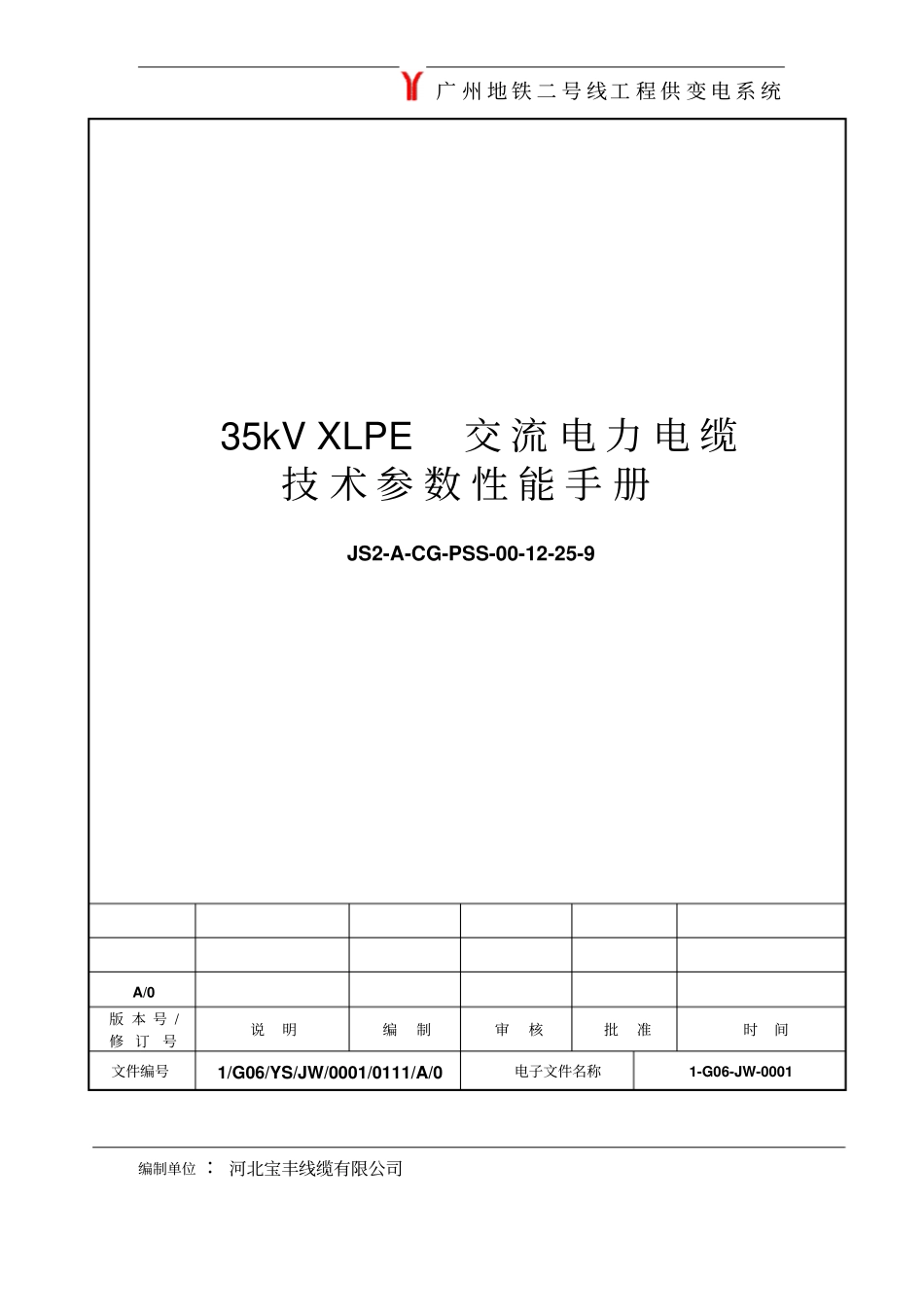

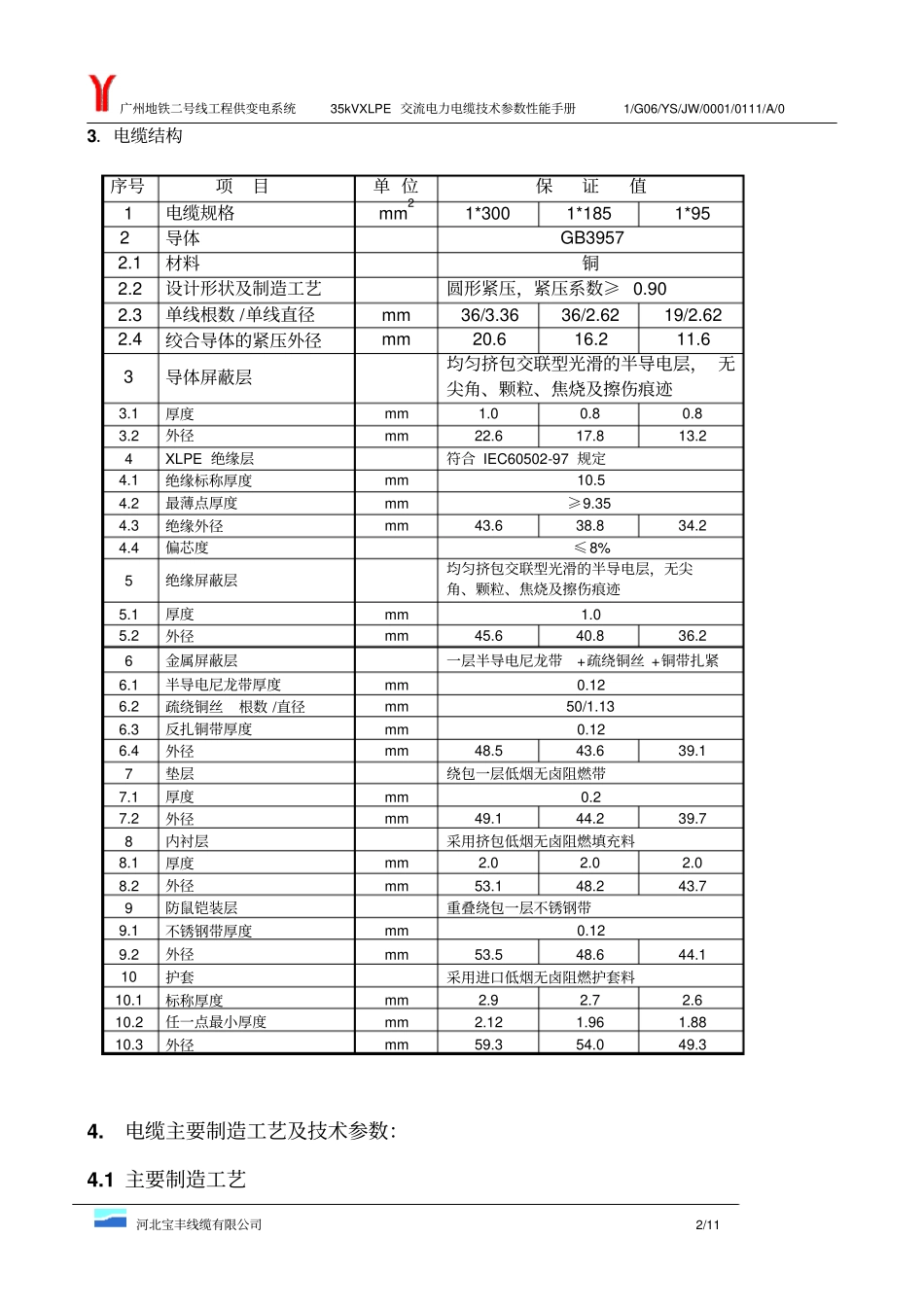

广州地铁二号线工程供变电系统35kVXLPE交流电力电缆技术参数性能手册JS2-A-CG-PSS-00-12-25-9A/0版本号/修订号说明编制审核批准时间文件编号1/G06/YS/JW/0001/0111/A/0电子文件名称1-G06-JW-0001编制单位：河北宝丰线缆有限公司广州地铁二号线工程供变电系统35kVXLPE交流电力电缆技术参数性能手册1/G06/YS/JW/0001/0111/A/0河北宝丰线缆有限公司1/1135kV阻燃电缆技术参数性能手册1.产品名称及规格额定电压26/35KV单芯交联聚乙烯绝缘低烟低卤阻燃电力电缆。规格：1*300mm2,1*185mm2,1*95mm2。2．引用标准序号标准号标准名称1GB-3953电工圆铜线2GB-3957电线电缆铜、铝导电线芯3GB-2951电线电缆机械物理性能试验方法4GB-3048电线电缆电性能试验方法5GB-4909裸电线试验方法6GB-6995电线电缆识别标志方法7GB-2952-89电缆外护层8GB-4005.电线电缆交货盘9GB-12706-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆10GB12666.5-90成束电线电缆燃烧试验方法11GB61034-94给定条件下电缆燃烧烟浓度的测量12IEC60502-97额定电压1KV到30KV的电缆13IEC754-94电缆燃烧放出气体的试验14广州地铁二号线项目·供变电系统·电缆设备招标文件广州地铁二号线工程供变电系统35kVXLPE交流电力电缆技术参数性能手册1/G06/YS/JW/0001/0111/A/0河北宝丰线缆有限公司2/113．电缆结构序号项目单位保证值1电缆规格mm21*3001*1851*952导体GB39572.1材料铜2.2设计形状及制造工艺圆形紧压，紧压系数≥0.902.3单线根数/单线直径mm36/3.3636/2.6219/2.622.4绞合导体的紧压外径mm20.616.211.63导体屏蔽层均匀挤包交联型光滑的半导电层，无尖角、颗粒、焦烧及擦伤痕迹3.1厚度mm1.00.80.83.2外径mm22.617.813.24XLPE绝缘层符合IEC60502-97规定4.1绝缘标称厚度mm10.54.2最薄点厚度mm≥9.354.3绝缘外径mm43.638.834.24.4偏芯度≤8%5绝缘屏蔽层均匀挤包交联型光滑的半导电层，无尖角、颗粒、焦烧及擦伤痕迹5.1厚度mm1.05.2外径mm45.640.836.26金属屏蔽层一层半导电尼龙带+疏绕铜丝+铜带扎紧6.1半导电尼龙带厚度mm0.126.2疏绕铜丝根数/直径mm50/1.136.3反扎铜带厚度mm0.126.4外径mm48.543.639.17垫层绕包一层低烟无卤阻燃带7.1厚度mm0.27.2外径mm49.144.239.78内衬层采用挤包低烟无卤阻燃填充料8.1厚度mm2.02.02.08.2外径mm53.148.243.79防鼠铠装层重叠绕包一层不锈钢带9.1不锈钢带厚度mm0.129.2外径mm53.548.644.110护套采用进口低烟无卤阻燃护套料10.1标称厚度mm2.92.72.610.2任一点最小厚度mm2.121.961.8810.3外径mm59.354.049.34.电缆主要制造工艺及技术参数：4.1主要制造工艺广州地铁二号线工程供变电系统35kVXLPE交流电力电缆技术参数性能手册1/G06/YS/JW/0001/0111/A/0河北宝丰线缆有限公司3/11采用从芬兰NOKIA公司进口的交联生产线生产电缆XLPE绝缘线芯，该设备为导体屏蔽、绝缘、绝缘屏蔽三层共挤，全干式交联生产线。4.2主要技术参数序号项目保证值1*300mm21*185mm21*95mm21额定电压kV26/3526/3526/352电缆外径（计算值）mm59.354.049.33电缆重量（计算值）kg/km618147453599420℃导体直流电阻Ω/km≦0.0601≦0.0991≦0.1935标书规定条件下计算的载流量A6935093436允许最大短路电流KA/1s43.3826.813.97工频耐受电压Kv/5min6565658冲击耐受电压kV±10次2502502509局部放电量1.5U0≦10pC≦10pC≦10pC1020℃绝缘电阻MΩ?km1.19*1041.39*1041.72*10411介质损耗tgδ11.1室温下≦0.004≦0.004≦0.00411.290℃时≦0.008≦0.008≦0.00812阻燃性能GB12666.5-90中A类成束垂直燃烧试验合格13燃烧时烟浓度的最小透光率30%30%30%14燃烧时卤酸气体逸出量最大值mg/g10010010015燃烧时逸出气体的PH导电率μs/mm≥2.5≦30≥2.5≦30≥2.5≦3016电缆弯曲半径mm1200110010005.试验：广州地铁二号线工程供变电系统35kVXLPE交流电力电缆技术参数性能手册1/G06/YS/JW/0001/0111/A/0河北宝丰线缆有限公司4/11电缆必须进行下列试验并提交有效的试验报告5.1型式试验5.1.1电气性能试验局部放电试验弯曲试验后局部放电试验tgδ值试验热循环后局部放电试验冲击电压试验及交流电压试验4h交流电压试验5.1.2机械物理性能试验老化前和老化后绝缘机械...
