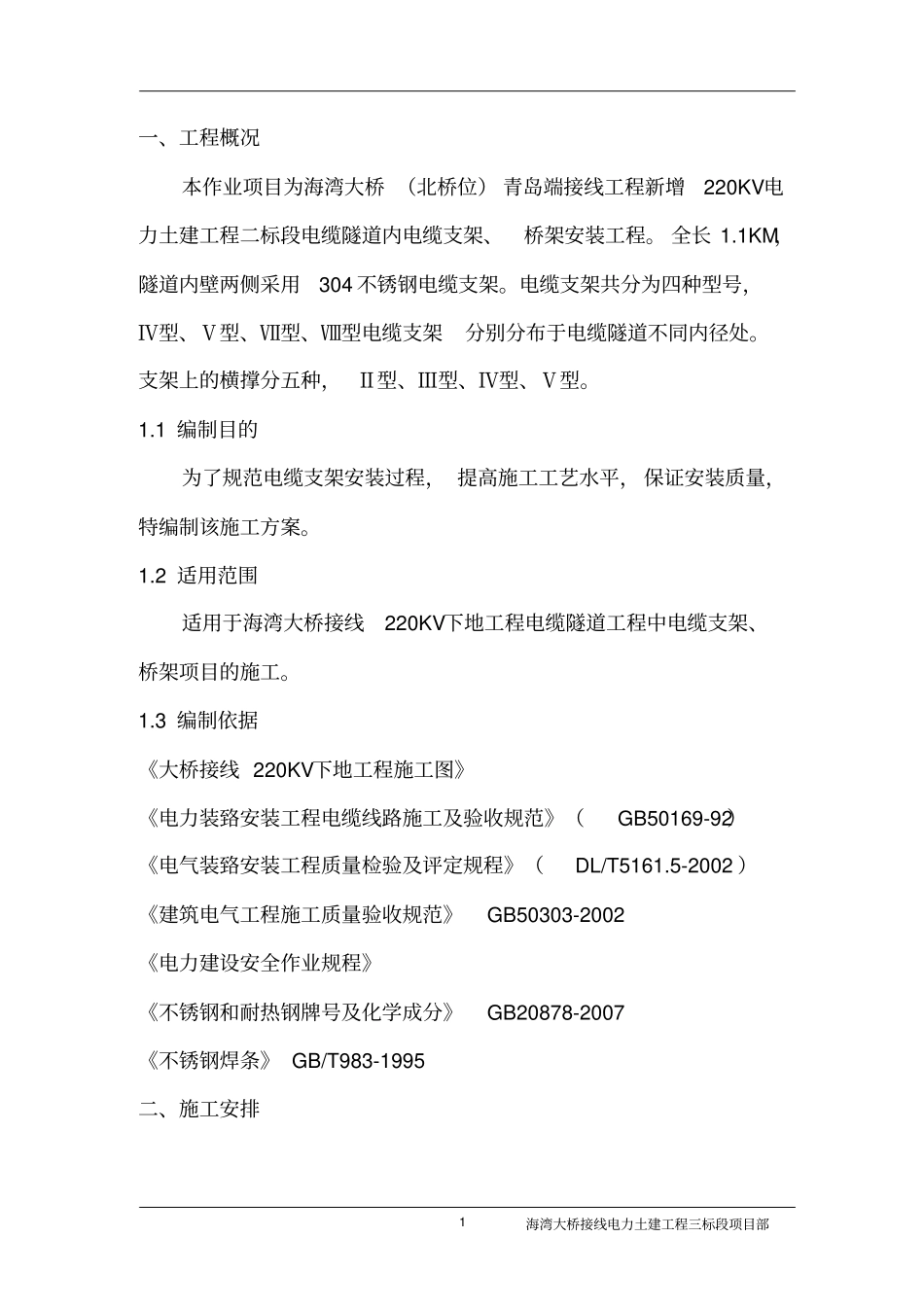

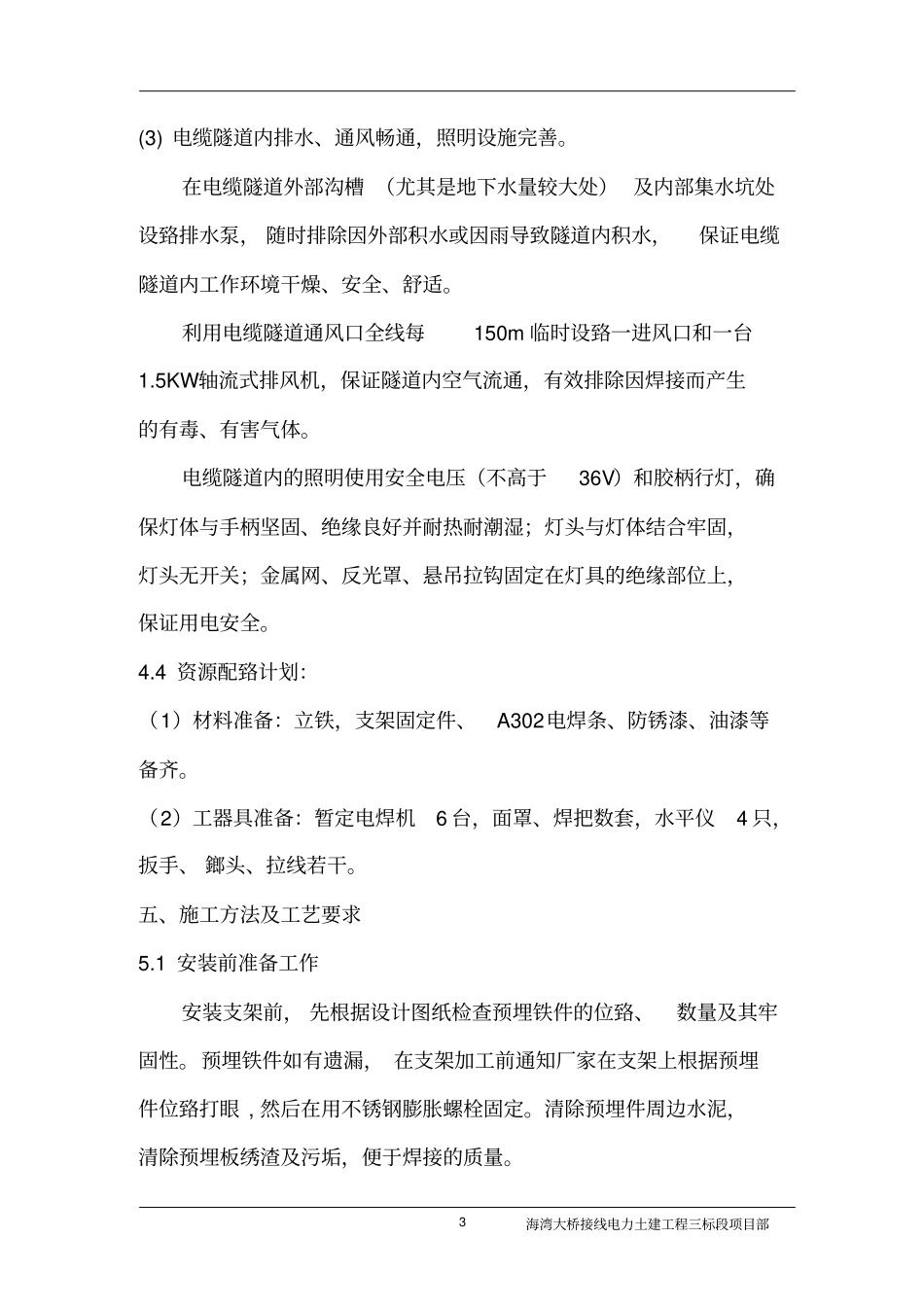

海湾大桥接线电力土建工程三标段项目部1一、工程概况本作业项目为海湾大桥（北桥位）青岛端接线工程新增220KV电力土建工程二标段电缆隧道内电缆支架、桥架安装工程。全长1.1KM，隧道内壁两侧采用304不锈钢电缆支架。电缆支架共分为四种型号，Ⅳ型、Ⅴ型、Ⅶ型、Ⅷ型电缆支架分别分布于电缆隧道不同内径处。支架上的横撑分五种，Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型。1.1编制目的为了规范电缆支架安装过程，提高施工工艺水平，保证安装质量，特编制该施工方案。1.2适用范围适用于海湾大桥接线220KV下地工程电缆隧道工程中电缆支架、桥架项目的施工。1.3编制依据《大桥接线220KV下地工程施工图》《电力装臵安装工程电缆线路施工及验收规范》（GB50169-92）《电气装臵安装工程质量检验及评定规程》（DL/T5161.5-2002）《建筑电气工程施工质量验收规范》GB50303-2002《电力建设安全作业规程》《不锈钢和耐热钢牌号及化学成分》GB20878-2007《不锈钢焊条》GB/T983-1995二、施工安排海湾大桥接线电力土建工程三标段项目部2电缆隧道内电缆支架的焊接安装与隧道内防水施工需要穿插施工，根据以往施工经验，先进行隧道内侧壁、顶板部分防水涂膜的施工，然后进行电缆支架立铁的焊接，立铁焊接时先焊Ⅱ型立铁与60*6的通长扁钢，再焊Ⅷ型支架，后续安装Ⅲ型横撑，Ⅷ型支架与Ⅲ型横撑安装后即进行电缆桥架的安装，桥架安装完成后进行底板防水涂膜和砂浆保护层的施工。三、施工进度计划根据本工程的实际条件和业主要求编制施工进度计划，见附表。四、施工准备与资源配臵计划4.1技术准备施工前组织相关单位和技术人员进行技术交底，各种原材料的检验检测和供货商、施工单位的资质报审工作。4.2人员设臵项目经理兼安全组长：王光项目总工兼安全副组长：许福伟专职安全员：尹波质检员：张秀德施工员：于瑞亭、王继存4.3现场准备4.3.1支架安装前电缆隧道内应具备的条件：(1)预埋件位臵、数量及安装尺寸符合设计及规范要求且安臵牢固。(2)电缆隧道内墙面上的预埋铁件表面清理干净。海湾大桥接线电力土建工程三标段项目部3(3)电缆隧道内排水、通风畅通，照明设施完善。在电缆隧道外部沟槽（尤其是地下水量较大处）及内部集水坑处设臵排水泵，随时排除因外部积水或因雨导致隧道内积水，保证电缆隧道内工作环境干燥、安全、舒适。利用电缆隧道通风口全线每150m临时设臵一进风口和一台1.5KW轴流式排风机，保证隧道内空气流通，有效排除因焊接而产生的有毒、有害气体。电缆隧道内的照明使用安全电压（不高于36V）和胶柄行灯，确保灯体与手柄坚固、绝缘良好并耐热耐潮湿；灯头与灯体结合牢固，灯头无开关；金属网、反光罩、悬吊拉钩固定在灯具的绝缘部位上，保证用电安全。4.4资源配臵计划：（1）材料准备：立铁，支架固定件、A302电焊条、防锈漆、油漆等备齐。（2）工器具准备：暂定电焊机6台，面罩、焊把数套，水平仪4只，扳手、鎯头、拉线若干。五、施工方法及工艺要求5.1安装前准备工作安装支架前，先根据设计图纸检查预埋铁件的位臵、数量及其牢固性。预埋铁件如有遗漏，在支架加工前通知厂家在支架上根据预埋件位臵打眼,然后在用不锈钢膨胀螺栓固定。清除预埋件周边水泥，清除预埋板绣渣及污垢，便于焊接的质量。海湾大桥接线电力土建工程三标段项目部4电焊机及其他设备进入沟槽内施工现场时，严禁碰伤沟壁及地面，沟槽内遇有水时应及时抽排沟槽，严禁涉水违章作业造成不测。铺设施工电缆及施工中必须安全细心，接头牢固，用防水绝缘胶带裹好，不得硬拖强拉电缆线，野蛮施工，配电箱必须装有漏电保护装臵，接电源线时应由专业人员监护到位，防止意外发生。5.2安装支架将电缆隧道每一施工段合理划分为若干小施工段，区段长度以两个伸缩缝之间长度为宜。根据设计要求在每个施工区段两端焊接一付支架：先采用点焊，然后用水平尺找正支架，做到横平竖直后再焊接牢固。用线绳在两付支架间拉上两道直线作为其他焊接支架的标高，线绳要求绷直无下垂。按照所标记标高进行支架的焊接安装。以此方式逐一进行下一步施工，确保支架在同一水平面内，高低偏差不大于5mm。5.3焊接施工5.3.1焊接方法：本工程采用的焊接技术为焊条电...
