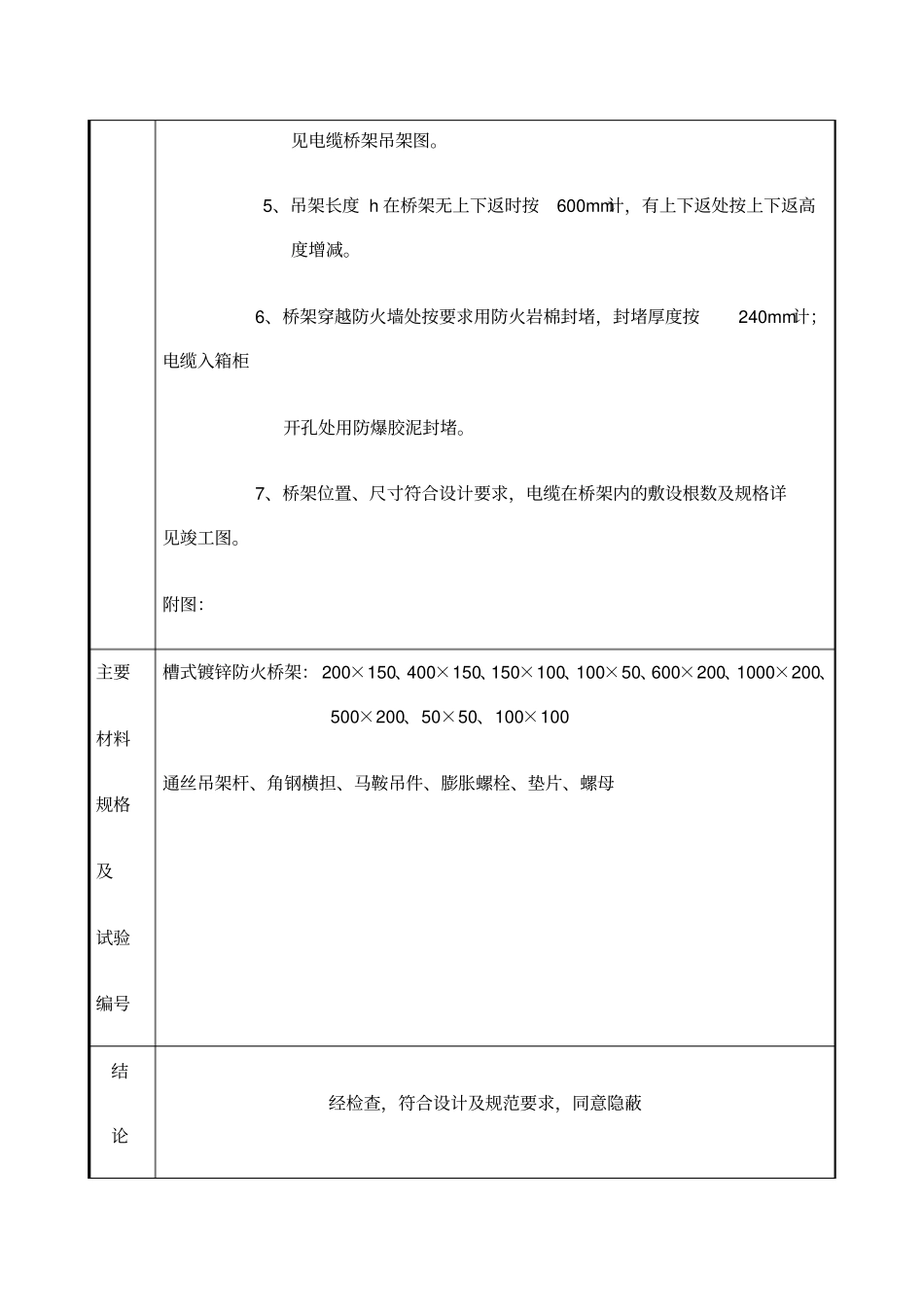

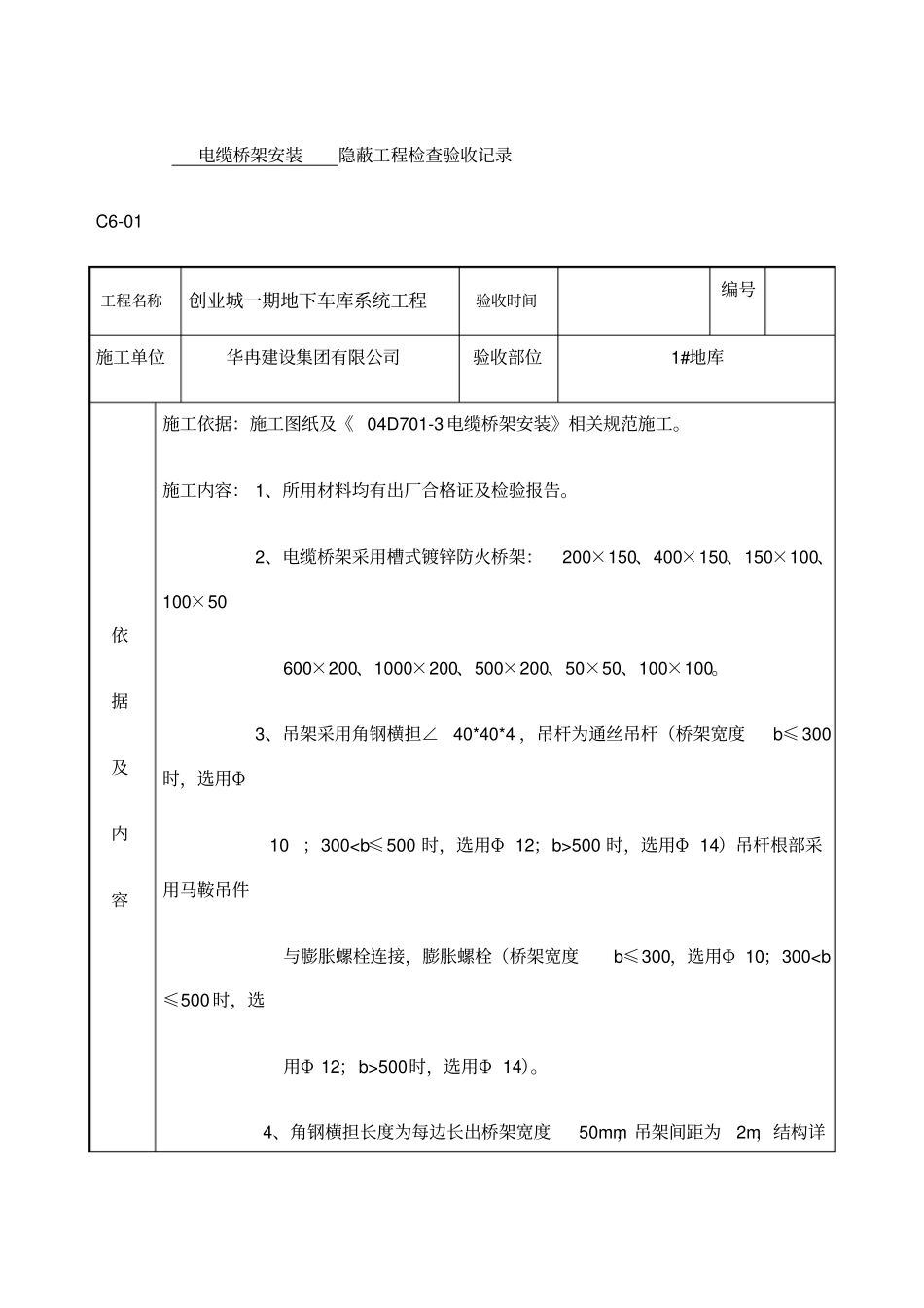

电缆桥架安装隐蔽工程检查验收记录C6-01工程名称创业城一期地下车库系统工程验收时间编号施工单位华冉建设集团有限公司验收部位1#地库依据及内容施工依据:施工图纸及《04D701-3电缆桥架安装》相关规范施工。施工内容:1、所用材料均有出厂合格证及检验报告。2、电缆桥架采用槽式镀锌防火桥架:200×150、400×150、150×100、100×50600×200、1000×200、500×200、50×50、100×100。3、吊架采用角钢横担∠40*40*4,吊杆为通丝吊杆(桥架宽度b≤300时,选用Φ10;300500时,选用Φ14)吊杆根部采用马鞍吊件与膨胀螺栓连接,膨胀螺栓(桥架宽度b≤300,选用Φ10;300500时,选用Φ14)。4、角钢横担长度为每边长出桥架宽度50mm,吊架间距为2m,结构详见电缆桥架吊架图。5、吊架长度h在桥架无上下返时按600mm计,有上下返处按上下返高度增减。6、桥架穿越防火墙处按要求用防火岩棉封堵,封堵厚度按240mm计;电缆入箱柜开孔处用防爆胶泥封堵。7、桥架位置、尺寸符合设计要求,电缆在桥架内的敷设根数及规格详见竣工图。附图:主要材料规格及试验编号槽式镀锌防火桥架:200×150、400×150、150×100、100×50、600×200、1000×200、500×200、50×50、100×100通丝吊架杆、角钢横担、马鞍吊件、膨胀螺栓、垫片、螺母结论经检查,符合设计及规范要求,同意隐蔽监理工程师(建设单位代表):施工技术负责人:施工质检员:填写人:电缆桥架安装隐蔽工程检查验收记录C6-01工程名称创业城一期地下车库系统工程验收时间编号施工单位华冉建设集团有限公司验收部位2#地库依据及内容施工依据:施工图纸及《04D701-3电缆桥架安装》相关规范施工。施工内容:1、所用材料均有出厂合格证及检验报告。2、电缆桥架采用槽式镀锌防火桥架:1000×200、800×200、600×200、500×200、400×200、400×150、200×150、200×200、200×100、150×100、50×50。3、吊架采用角钢横担∠40*40*4,吊杆为通丝吊杆(桥架宽度b≤300时,选用Φ10;300500时,选用Φ14)吊杆根部采用马鞍吊件与膨胀螺栓连接,膨胀螺栓(桥架宽度b≤300,选用Φ10;300500时,选用Φ14)。4、角钢横担长度为每边长出桥架宽度50mm,吊架间距为2m,结构详见电缆桥架吊架图。5、吊架长度h在桥架无上下返时按600mm计,有上下返处按上下返高度增减。6、桥架穿越防火墙处按要求用防火岩棉封堵,封堵厚度按240mm计;电缆入箱柜开孔处用防爆胶泥封堵。7、桥架位置、尺寸符合设计要求,电缆在桥架内的敷设根数及规格详见竣工图。附图:主要材料规格及试验槽式镀锌防火桥架:1000×200、800×200、600×200、500×200、400×200、400×150、200×150、200×200、200×100、150×100、50×50通丝吊架杆、角钢横担、马鞍吊件、膨胀螺栓、垫片、螺母编号结论经检查,符合设计及规范要求,同意隐蔽监理工程师(建设单位代表):施工技术负责人:施工质检员:填写人:电缆桥架安装隐蔽工程检查验收记录C6-01工程名称创业城一期地下车库系统工程验收时间编号施工单位华冉建设集团有限公司验收部位3#地库依据及内容施工依据:施工图纸及《04D701-3电缆桥架安装》相关规范施工。施工内容:1、所用材料均有出厂合格证及检验报告。2、电缆桥架采用槽式镀锌防火桥架:800×150、600×150、500×150、400×150、150×100。3、吊架采用角钢横担∠40*40*4,吊杆为通丝吊杆(桥架宽度b≤300时,选用Φ10;300500时,选用Φ14)吊杆根部采用马鞍吊件与膨胀螺栓连接,膨胀螺栓(桥架宽度b≤300,选用Φ10;300500时,选用Φ14)。4、角钢横担长度为每边长出桥架宽度50mm,吊架间距为2m,结构详见电缆桥架吊架图。5、吊架长度h在桥架无上下返时按600mm计,有上下返处按上下返高度增减。6、桥架穿越防火墙处按要求用防火岩棉封堵,封堵厚度按240mm计;电缆入箱柜开孔处用防爆胶泥封堵。7、桥架位置、尺寸符合设计要求,电缆在桥架内的敷设根数及规格详见竣工图。附图:主要材料规格及试验编号槽式镀锌防火桥架:800...
