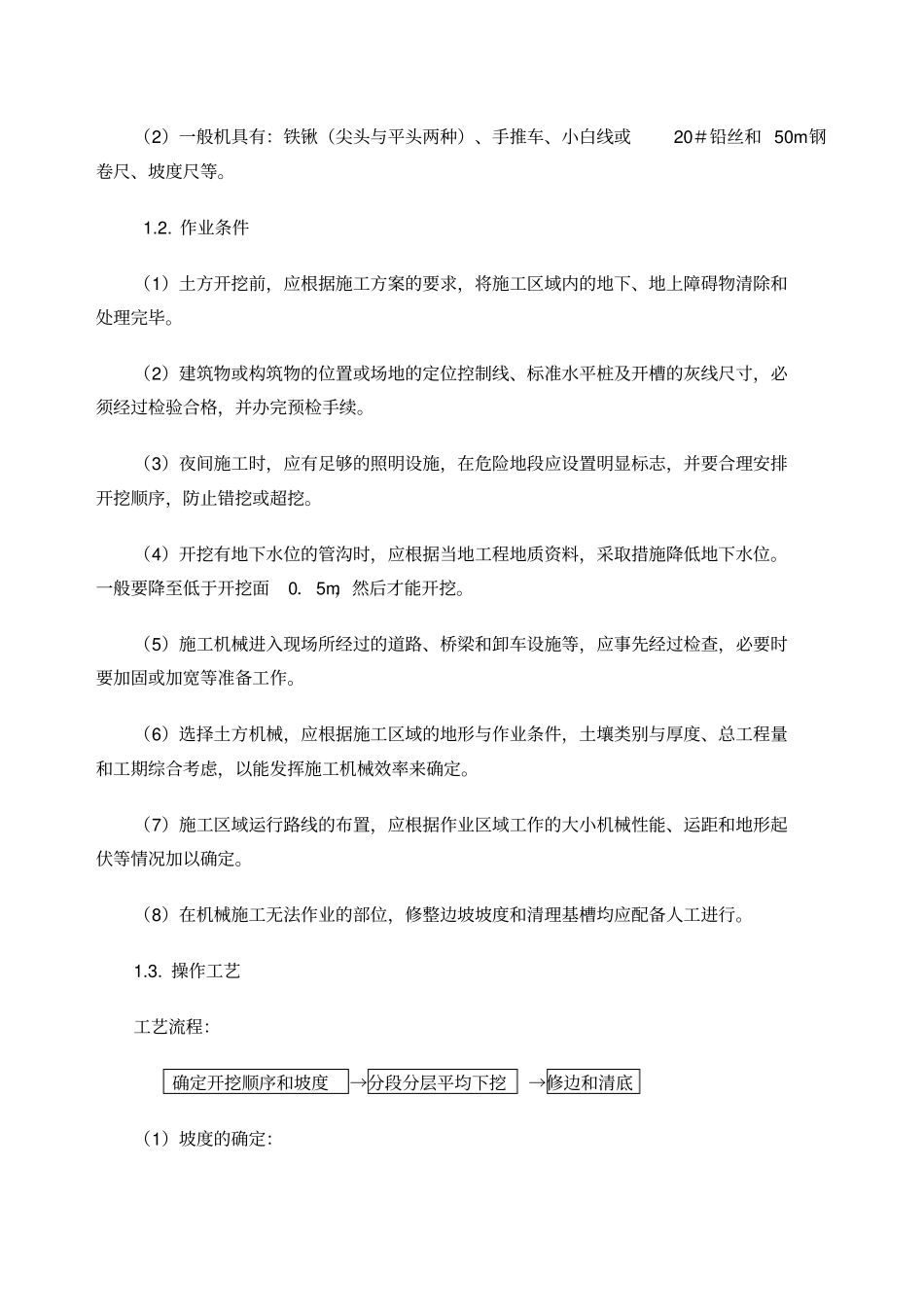

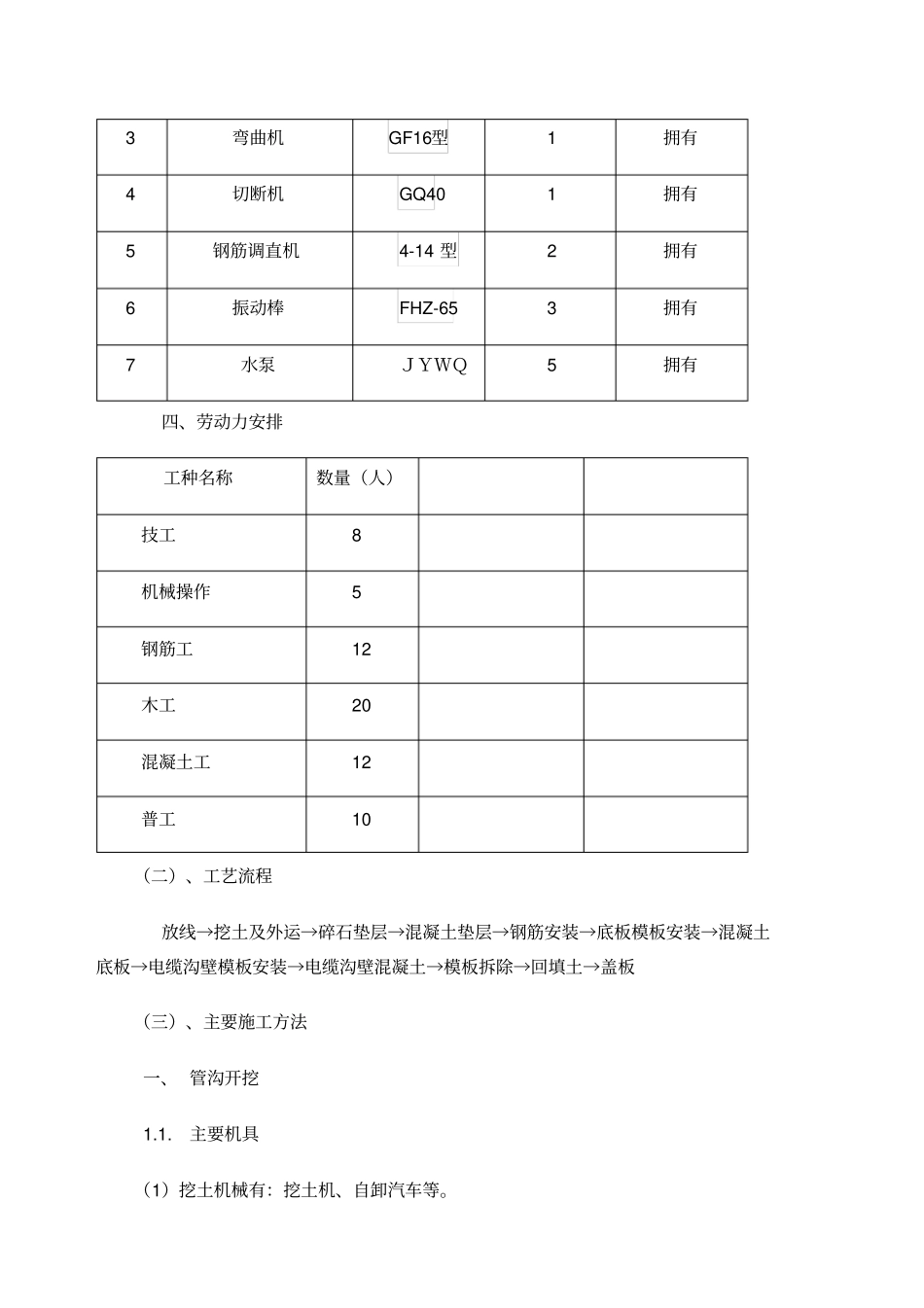

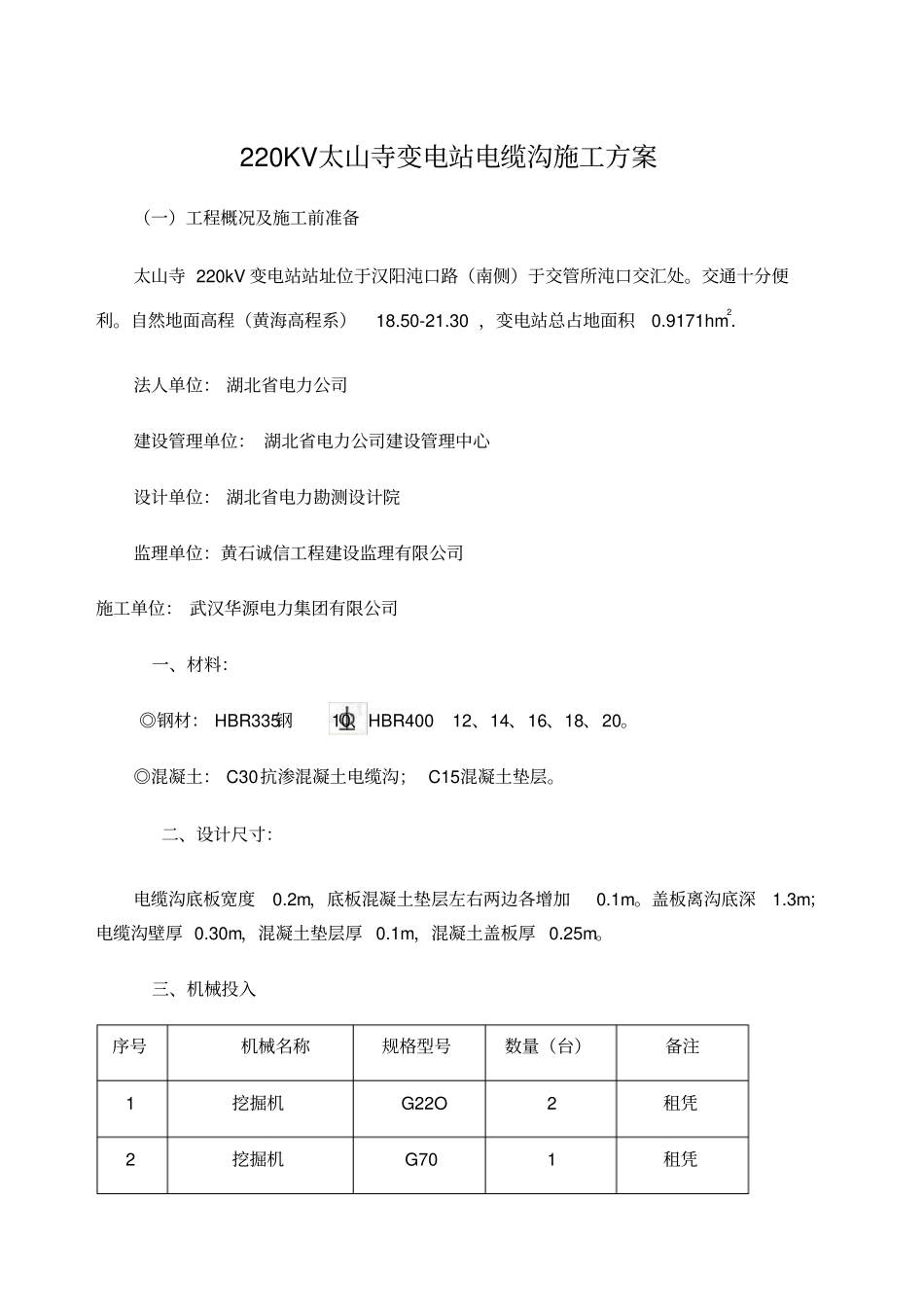

220KV太山寺变电站电缆沟施工方案（一）工程概况及施工前准备太山寺220kV变电站站址位于汉阳沌口路（南侧）于交管所沌口交汇处。交通十分便利。自然地面高程（黄海高程系）18.50-21.30，变电站总占地面积0.9171hm2．法人单位：湖北省电力公司建设管理单位：湖北省电力公司建设管理中心设计单位：湖北省电力勘测设计院监理单位：黄石诚信工程建设监理有限公司施工单位：武汉华源电力集团有限公司一、材料：◎钢材：HBR335钢10、HBR40012、14、16、18、20。◎混凝土：C30抗渗混凝土电缆沟；C15混凝土垫层。二、设计尺寸：电缆沟底板宽度0.2m，底板混凝土垫层左右两边各增加0.1m。盖板离沟底深1.3m；电缆沟壁厚0.30m，混凝土垫层厚0.1m，混凝土盖板厚0.25m。三、机械投入序号机械名称规格型号数量（台）备注1挖掘机G22O2租凭2挖掘机G701租凭3弯曲机GF16型1拥有4切断机GQ401拥有5钢筋调直机4-14型2拥有6振动棒FHZ-653拥有7水泵ＪＹＷＱ5拥有四、劳动力安排工种名称数量（人）技工8机械操作5钢筋工12木工20混凝土工12普工10（二）、工艺流程放线→挖土及外运→碎石垫层→混凝土垫层→钢筋安装→底板模板安装→混凝土底板→电缆沟壁模板安装→电缆沟壁混凝土→模板拆除→回填土→盖板（三）、主要施工方法一、管沟开挖1.1.主要机具（1）挖土机械有：挖土机、自卸汽车等。（2）一般机具有：铁锹（尖头与平头两种）、手推车、小白线或20＃铅丝和50m钢卷尺、坡度尺等。1.2.作业条件（1）土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。（2）建筑物或构筑物的位置或场地的定位控制线、标准水平桩及开槽的灰线尺寸，必须经过检验合格，并办完预检手续。（3）夜间施工时，应有足够的照明设施，在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。（4）开挖有地下水位的管沟时，应根据当地工程地质资料，采取措施降低地下水位。一般要降至低于开挖面0．5m，然后才能开挖。（5）施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要加固或加宽等准备工作。（6）选择土方机械，应根据施工区域的地形与作业条件，土壤类别与厚度、总工程量和工期综合考虑，以能发挥施工机械效率来确定。（7）施工区域运行路线的布置，应根据作业区域工作的大小机械性能、运距和地形起伏等情况加以确定。（8）在机械施工无法作业的部位，修整边坡坡度和清理基槽均应配备人工进行。1.3.操作工艺工艺流程：确定开挖顺序和坡度→分段分层平均下挖→修边和清底（1）坡度的确定：○在天然湿度的土壤中，开挖管沟时，当挖土深度不超过下列数值时，可不放坡、不加支撑。（a）密实、中密的砂土或碎石类土（充填物为砂土）—1．0m；（b）硬塑、可塑的轻亚粘土及亚粘土—1．25m；（c）硬塑、可塑的粘土和碎石类土（充填物为粘性土）—1．5m（d）坚硬性粘土—2．0m。○超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表1—311的规定。○使用时间较长的临时性挖土方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。如地质条件好、土（岩）质较均匀、高度在10m以内的临时性挖方边坡坡度应按表1--312确定。○挖方经过不同类别土（岩）层或深度超过10m时，其边坡可作成折线形或台阶形。项次土的类别边坡坡度（高：宽）坡顶无荷载坡顶有静载坡顶有运载1中密的砂土1：1.001：1.251：1.502中密的碎石类土（充填物为砂土）1：0.751：1.001：1.253硬塑的轻亚粘土1：0.671：0.751：1.004中密的碎石类土（充填物为粘性土）1：0.501：0.671：0.755硬塑的亚粘土、粘土1：0.331：0.501：0.676老黄土1：0.101：0.251：0.337软土（经井点降水后）1：1.00——注：当有成熟施工经验时，可不受本表限制。各类土的挖方边坡坡度表1—312项次土的类别边坡坡度（高：宽）1砂土（不包括细砂、粉砂）：坚硬1：1.25～1：1.51：0.75～1：1.002一般粘性土；硬塑充填坚硬、硬塑粘性土1：1.00～1：1.151：0.50～1：1.003碎石类土：充填砂土1：1.00～1：1...
