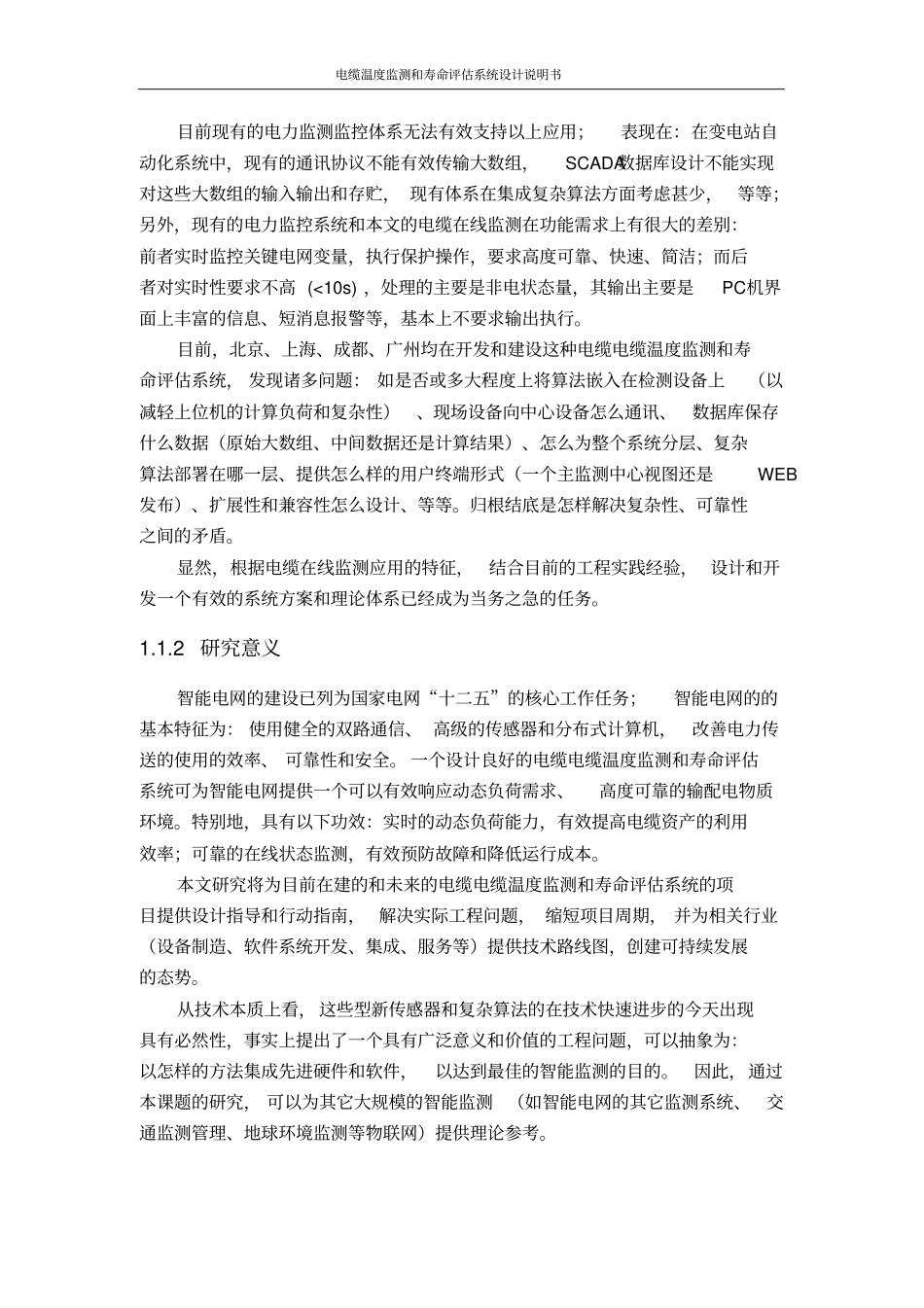

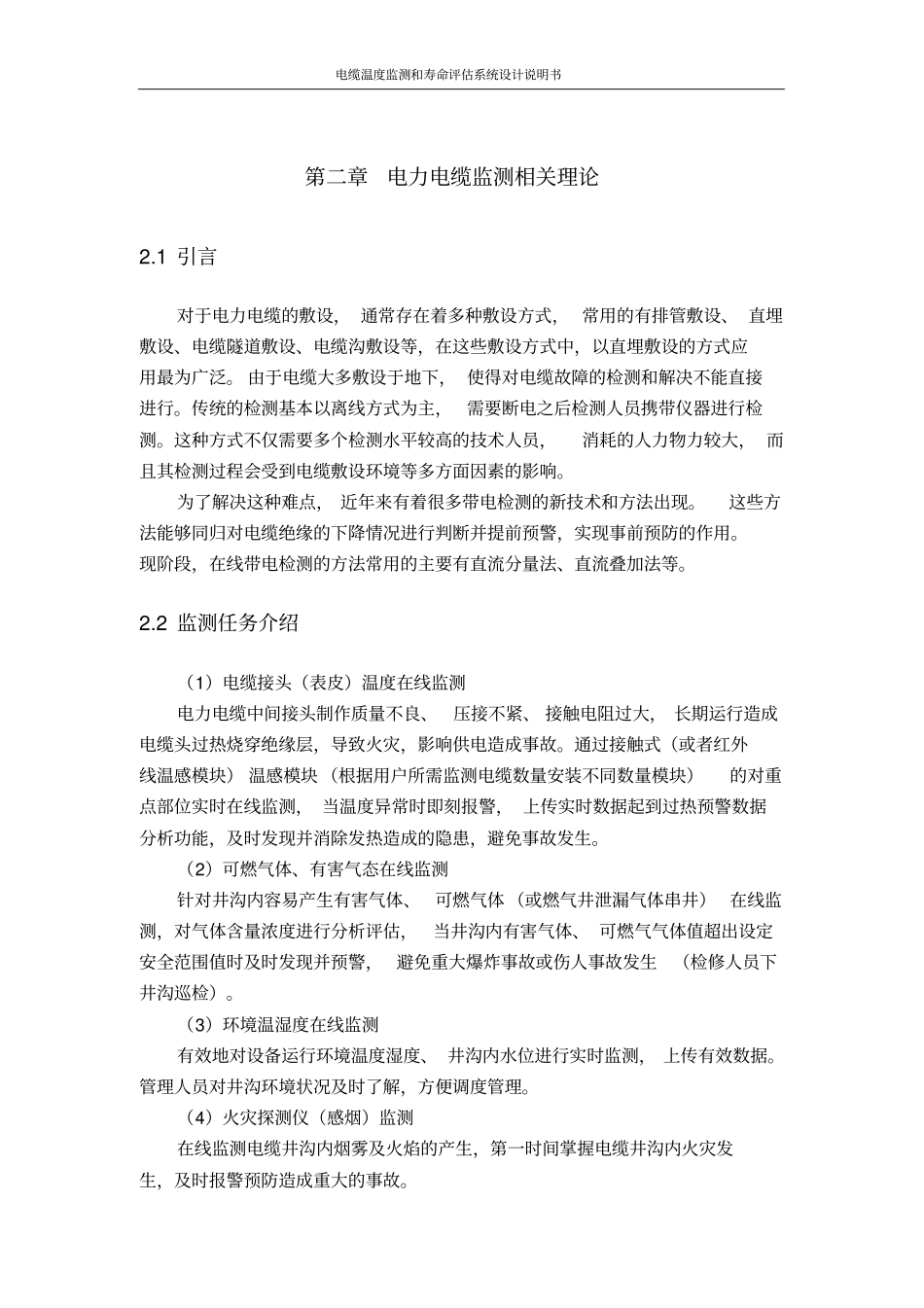

电缆温度监测和寿命评估系统设计说明书第一章绪论1.1选题背景和意义1.1.1选题背景电力电缆就是在城市地下敷设的输电电缆，是国家电网基础设施最重要的组成部分之一；随着我国城市化进程的加速，电力电缆的覆盖率和资产规模正在以空前的速度增加。以成都市为例，到目前为止：220kV电缆已有15回，总长73.75千米；110kV电缆107回，总长263千米；35kV电缆39回，总长32千米；10kV电缆399回，总长963千米。为保证庞大的网路的安全、可靠、智能地运行，人工巡检方法和常规的监测设备已经无法胜任；为满足这一显著的需求，一些新型的传感检测设备被开发并且开始应用于电力电缆的在线状态监测，包括：DTS分布光纤温度温度传感器：通过背向散射原理，可以检测到一根长达几千米到几十千米光纤的温度分布，采样点距离可达到1.0m至2.0m，最小检测周期可达10s。将该测温光纤沿电缆长度方向布置，则可以获得电缆的长度方向上的温度分布。光纤本身有石英制成，具有极佳的电磁惰性。就这些技术特征和最近几年的实践看，DTS已被证实是目前火警、电缆温度异常、电缆热负荷在线监测的最佳手段。分布式局部放电在线检测器：采用高频数据采集卡检测电缆附件的屏蔽电流高频部分或超声波信号，提供电缆绝缘状态的在线监测的基础条件。与传统的传感器不同，它们的实时输出的状态变量不是由一个或几个模拟量构成，而通常是一个长度很大的模拟量序列构成，称为大数组输出；以DTS为例，检测10千米电缆的分布温度，按照1.0m的采样空间，每次的检测输出为一个长度为10,000的浮点数组。基于这些数组输出，一些功能强大但也相当的复杂的算法被开发用于分析和透视蕴含在这些庞大数据的关键信息；如一种称为动态载流量DCR算法可根据持续输入的电缆表面分布温度（由DTS提供）和回路负荷电流，实时地计算电缆线芯温度（电缆线芯温度是电缆负荷安全状态的关键指标，其许用值为90C）和计算短时许用电流；另一种算法成为电缆载流量专家系统，可基于历史的电缆表面温度和负荷电缆信息，计算电缆中长期的安全负荷电流。电缆温度监测和寿命评估系统设计说明书目前现有的电力监测监控体系无法有效支持以上应用；表现在：在变电站自动化系统中，现有的通讯协议不能有效传输大数组，SCADA数据库设计不能实现对这些大数组的输入输出和存贮，现有体系在集成复杂算法方面考虑甚少，等等；另外，现有的电力监控系统和本文的电缆在线监测在功能需求上有很大的差别：前者实时监控关键电网变量，执行保护操作，要求高度可靠、快速、简洁；而后者对实时性要求不高(<10s)，处理的主要是非电状态量，其输出主要是PC机界面上丰富的信息、短消息报警等，基本上不要求输出执行。目前，北京、上海、成都、广州均在开发和建设这种电缆电缆温度监测和寿命评估系统，发现诸多问题：如是否或多大程度上将算法嵌入在检测设备上（以减轻上位机的计算负荷和复杂性）、现场设备向中心设备怎么通讯、数据库保存什么数据（原始大数组、中间数据还是计算结果）、怎么为整个系统分层、复杂算法部署在哪一层、提供怎么样的用户终端形式（一个主监测中心视图还是WEB发布）、扩展性和兼容性怎么设计、等等。归根结底是怎样解决复杂性、可靠性之间的矛盾。显然，根据电缆在线监测应用的特征，结合目前的工程实践经验，设计和开发一个有效的系统方案和理论体系已经成为当务之急的任务。1.1.2研究意义智能电网的建设已列为国家电网“十二五”的核心工作任务；智能电网的的基本特征为：使用健全的双路通信、高级的传感器和分布式计算机，改善电力传送的使用的效率、可靠性和安全。一个设计良好的电缆电缆温度监测和寿命评估系统可为智能电网提供一个可以有效响应动态负荷需求、高度可靠的输配电物质环境。特别地，具有以下功效：实时的动态负荷能力，有效提高电缆资产的利用效率；可靠的在线状态监测，有效预防故障和降低运行成本。本文研究将为目前在建的和未来的电缆电缆温度监测和寿命评估系统的项目提供设计指导和行动指南，解决实际工程问题，缩短项目周期，并为相关行业（设备制造、软件系统开发、集成、服务等）提供技术路线图，创建可持续发展的态势。从技...
