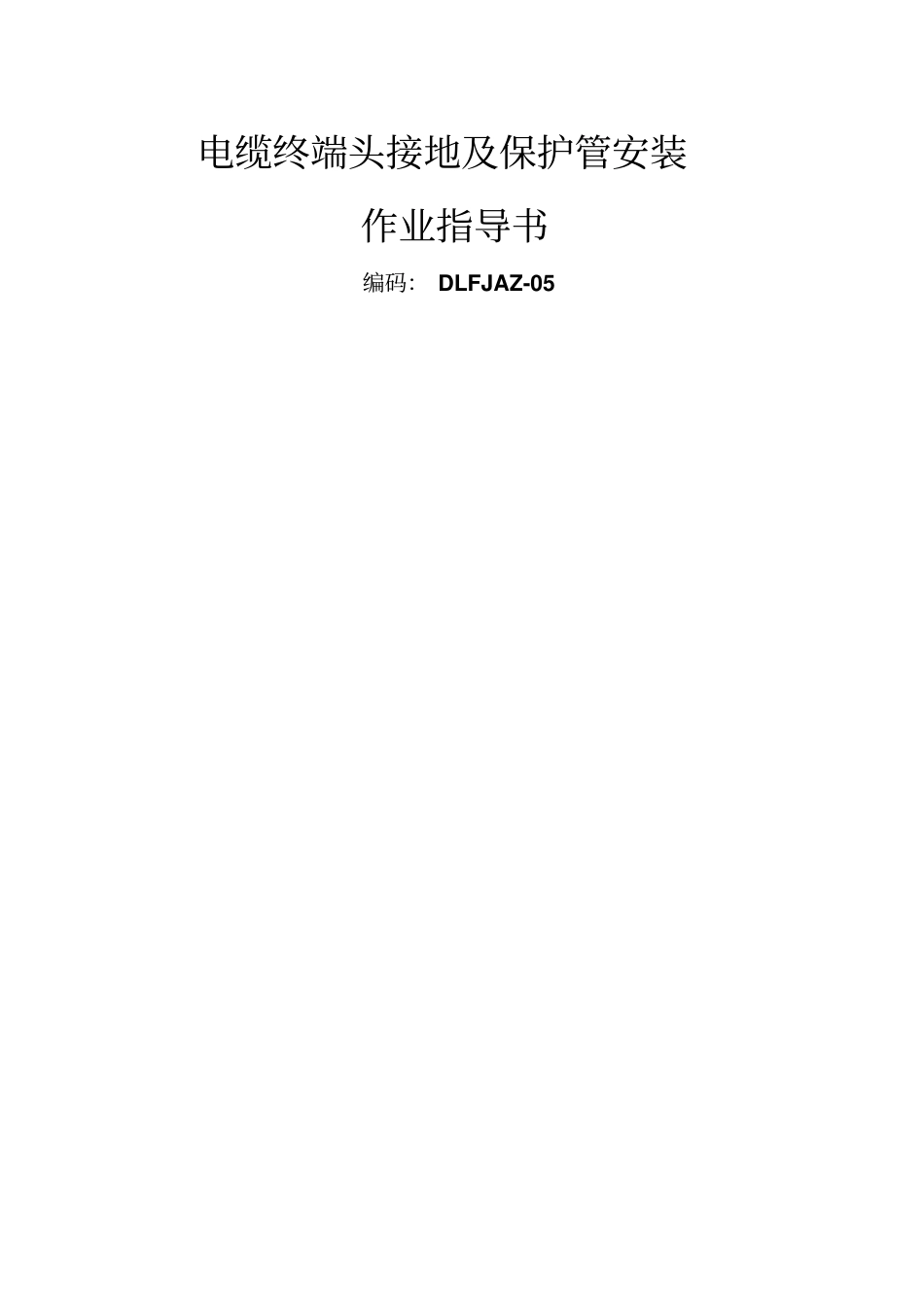

电缆终端头接地及保护管安装作业指导书编码:DLFJAZ-05目次1适用范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1312编写依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1333作业流程图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1314安全风险辨析与预控⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1315作业内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.1331适用范围1.1电压等级35kV及以下配电网工程。1.2电气类别(1)电缆终端头接地安装。(2)电缆从沟道引上杆、设备,或者室内行人容易接近的地方、距地面高度2m以下的电缆。2编写依据表2-1编写依据序号引用资料名称相关章节条款1GB50169-2006《电气装置安装工程接地装置施工及验收规范》第二章2GB50168-2006《电气装置安装工程电缆线路施工及验收规范》第四章3DL/T5161.5-2002《电气装置安装工程质量检验及评定规程第5部分:电缆线路施工质量检验》;DL/T5161.6-2002《电气装置安装工程质量检验及评定规程第6部分:接地装置施工质量检验》4GB50217-2007《电力工程电缆设计规范》5Q/CSG11105-2008《南方电网工程施工工艺控制规范》第二篇第八章第七节、第二篇第九章第三节6《中国南方电网有限责任公司基建工程质量控制作业标准(WHS)》3作业流程图施工条件施工准备电缆终端头接地安装保护管安装质量检验下接试验工序YYYYY主要作业内容N图3-1作业流程图4安全风险辨析与预控表4-1工作前安全风险辨析及预控措施表序号安全风险预控措施检查结果1触电邻近运行中设备或在运行中电缆坑道内作业必须按规定办理工作票对作业坑道内盒邻近的运行中设备采取有效地保护措施加强使用前及使用过程中的检查,保护零线与工作零线不得混接,开关箱漏电保护器灵敏可靠,漏电保护装置参数应匹配,严格执行“一机、一闸、一漏、一箱”的要求用电管理和检修维护必须规范,并由专业电工进行,配电箱必须上锁,并采取防雨措施电动工具,在使用前应检查外壳接地线是否良好,引出线有无损坏更换焊条时,必须戴电焊手套,以防触电2高处坠落安全带应系在电杆及牢固的构件上,杆塔上作业转位时,不得失去安全带保护使用梯子要符合要求,使用双保险安全带,注意移动转位电缆坑盖打开后设置围栏,晚上设置夜间警示灯,防止人员跌落电缆坑3中暑避开中午炎热时间段户外作业配置太阳伞,室内配置排风扇,人员轮流休息供应清凉含盐饮料4车辆伤害在道路旁边进行导、地线连接时,施工人员要穿戴反光标志的工作服,要按规定提前设置警示标志,要派专人监护或协助疏导交通5物体打击高处作业时要使用绳索传递工器具、材料施工现场必须做好安全围蔽及警示标志措施,防止外人进入工作区域,防止行人进入施工范围;施工人员必须穿工作服,正确佩戴安全帽6机械伤害不准将手放在受力方向和和尖硬对象之间,身体躲开工具转动半径和受力方向使用电动机具钻、割、磨加工时发生机械绞伤、崩伤7灼伤电焊作业时,防止人体碰到刚焊接完的焊接物的措施有效烧焊作业时要戴防护眼镜、脚罩、手套严格执行持证上岗制度,焊工必须持证上岗表4-1(续)序号安全风险预控措施检查结果8中毒和窒息坑道内和室内施工作业要保持空气流通,必要时用风机进行强排风9火灾动火作业必须有防火措施,动火前清理好杂物,现场设置足够和合格的灭火器材请您认真检查并签名确认,您的签名意味着将承担相应的安全质量责任。施工单位检查人:监理单位检查人:日期:日期:注:对存在风险且控制措施完善填写“√”,存在风险而且控制措施未完善填写“×”,不存在风险则填写“-”,未检查项空白。5作业内容5.1作业前施工条件表5-1作业前施工条件序号项目内容确认人说明1任务单根据本单位实际设置内容(包含本项工作)本工序施工负责人经审批2图纸设备变更单、设计图纸本工序施工负责人经审批3预算材料表主、辅材料本工序施工负责人经审批4施工方案施工措施、安全技术交底(项目部级)本工序施工负责人经审批5相关证照根据需要办理涉及进入工作场所的手续、证件本工序施工负责人有效6确认上一道工序检查合格(1)核对图纸,对应的电器设...
