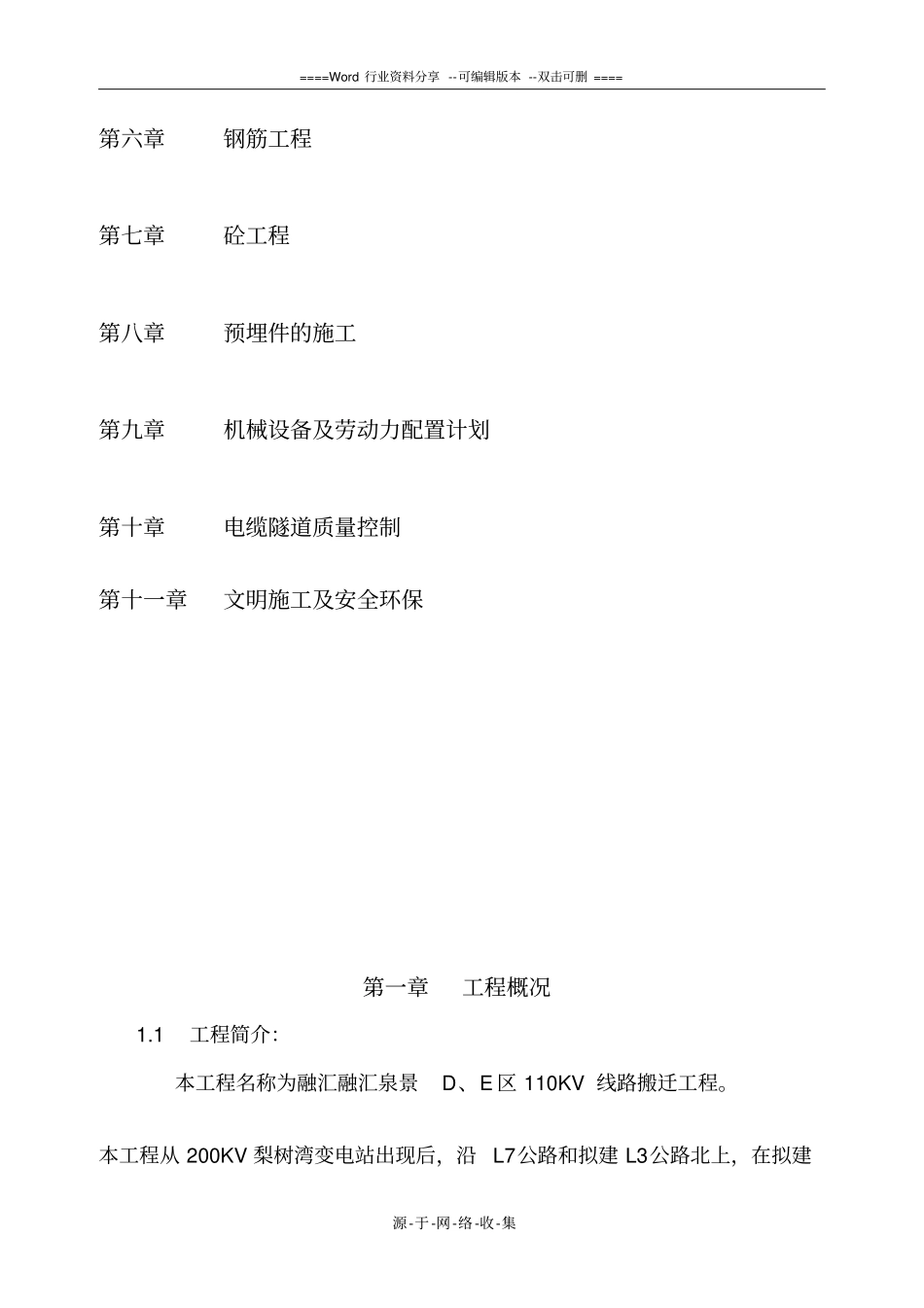

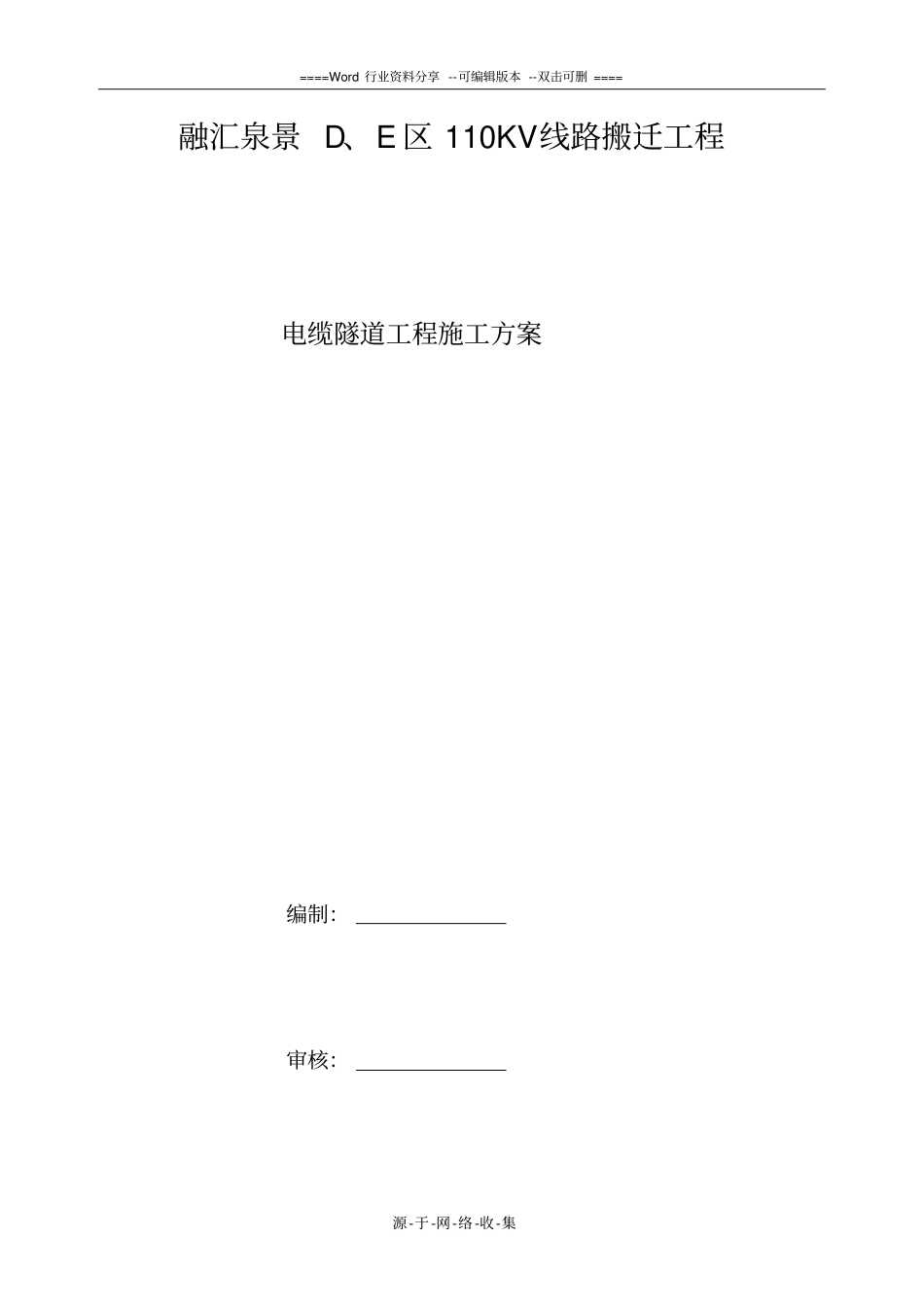

====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集融汇泉景D、E区110KV线路搬迁工程电缆隧道工程施工方案编制：审核：====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集批准：融汇泉景D、E区110KV线路搬迁工程项目经理部目录第一章工程概况第二章施工准备及施工工艺流程第三章施工进度保证措施第四章基坑开挖第五章模板工程====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集第六章钢筋工程第七章砼工程第八章预埋件的施工第九章机械设备及劳动力配置计划第十章电缆隧道质量控制第十一章文明施工及安全环保第一章工程概况1.1工程简介：本工程名称为融汇融汇泉景D、E区110KV线路搬迁工程。本工程从200KV梨树湾变电站出现后，沿L7公路和拟建L3公路北上，在拟建====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集L3公路与拟建L2公路形成的交叉路口处向西进行，最终进入110KV红槽房变电站，分支电缆隧道向西走，行进原梨友东西线6#电缆塔附近结束。1.2电缆隧道基本情况~~~~~×2000mm，壁厚均为30cm，砼设计强度为C30，抗渗等级为P8，并且在长度方向以下不大于30米距离增设伸缩缝一道，在电缆隧道和电缆沟交汇处以及扩建端电缆沟道的终端必须增设橡胶止水带一道。电缆隧道的施工关键是各种洞口、电缆线管的预埋，排水坡度的控制和施工缝及伸缩缝的处理等。第二章施工准备及施工工艺流程2.1全面熟悉施工图纸，将施工方案向参加施工技术管理人员、施工班组、操作人员技术交底。2.2测量放线：中边线高程控制桩点明显。2.3机械设备、人员均按施工计划安排组织到位。2.4对施工所需的原材料钢筋及半成品进行抽检和检验，确保质量合格。2.5施工布署：根据现场实际安排总的分暗挖段和明挖断，施工分界历程K0+458.62，暗挖段增加1-1竖井，施工总平面布置图和施工工艺流程见下图：施工总平面布置图电缆隧道施工工艺流程图施工准备====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集测量放线基坑开挖钢筋工程模板工程现场试验并报告砼工程监理认可模板拆除砼表面修复洒水养护合格====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集第三章施工进度保证措施电缆隧道施工计划安排2013年12月上旬开始～2014年9月底完成，总工期约240天。为了保证进度目标顺利实现，我部优化施工工艺，精心组织、全面综合协调、调集充足施工作业人员和施工机械，确保现场施工的需要。根据工程实际情况，项目部设一个电缆隧道施工管理机构，下设一个电缆隧道施工专业作业队，队下属设三个作业班组，采取两班倒作业，确保进度任务顺利实现。项目部以项目经理为总负责人，项目总工负责技术质量管理工作、生产经理负责施工生产安全管理工作，带领工程技术部、质安部和全体工程技术人员及施工队施工人员通力合作，上下步调一致保质保量全面完成此计划。电缆隧道施工组织机构图如下:负责人肖红生技术负责人茍坤林生产负责林松发施工员电缆隧道作业队长====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集第四章基坑开挖4.1、采用机械开挖为主，人工开挖配合的方法进行施工。开挖前首先由测量员进行找平和放线，放线时考虑每边增设50cm宽的工作面，且放坡坡坡率为1:0.7，经技术负责人、质检员现场复核无误后方可开挖，开挖时要严格控制标高，防止超挖及扰动原土。4.2、开挖好以后，经技术负责人和质检员初验合格后，报现场监理和设计院、甲方等有关单位验槽合格后方可进行下道工序施工。4.3、土方开挖好以后立即组织验槽，验槽合格后马上浇筑垫层砼，防止浸泡基槽。4.4、对于位于回填土上的电缆沟基槽部分还应按照施工总说明的要求进行处理。4.5、施工现场除留够适量的回填土外，其余应全部外运至现场外渣场。4.6、实测允许偏差值项目：基底标高：0~25mm，基底表层平整度：≤15mm。几何尺寸：+10~0mm。====Word行业资料分享--可编辑版本--双击可删====源-于-网-络-收-集第五章模板工程5.1、模板支设前应先将垫层上杂物清理干净，并在垫层上放出模板边线。5.2、根据构件的断面尺寸确定模板的组合模数，对于不够模数...
