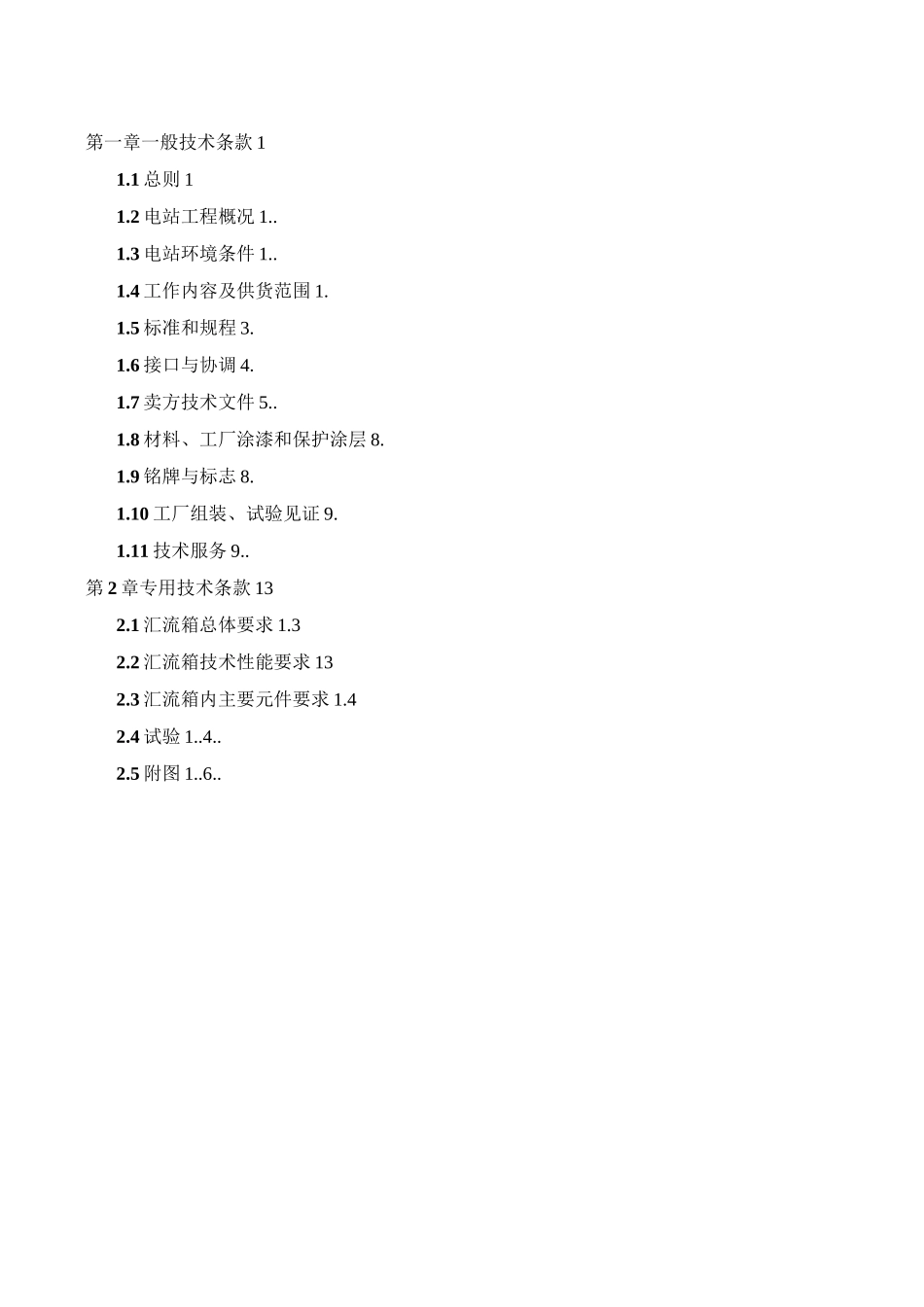

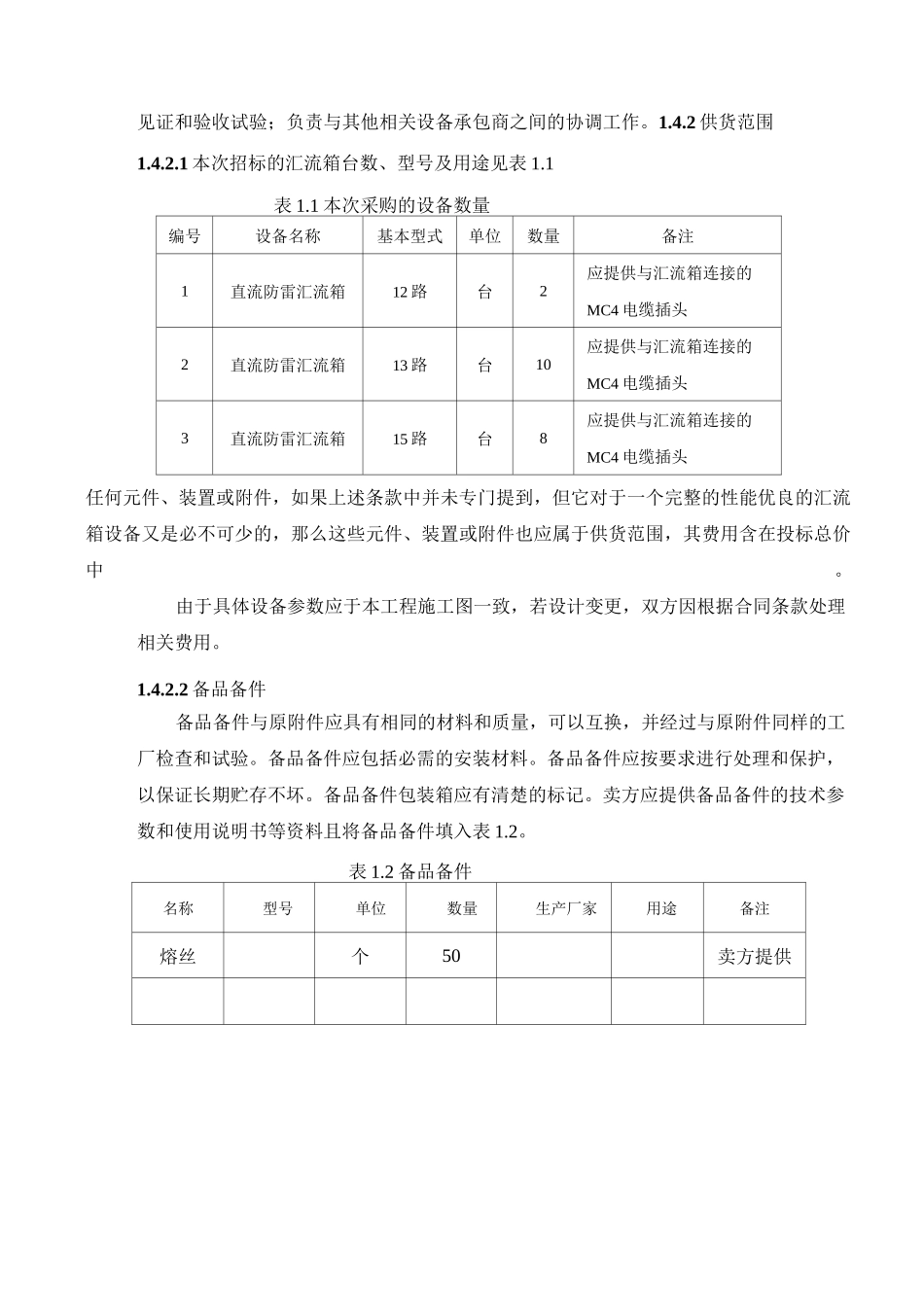

第一章一般技术条款11.1总则11.2电站工程概况1..1.3电站环境条件1..1.4工作内容及供货范围1.1.5标准和规程3.1.6接口与协调4.1.7卖方技术文件5..1.8材料、工厂涂漆和保护涂层8.1.9铭牌与标志8.1.10工厂组装、试验见证9.1.11技术服务9..第2章专用技术条款132.1汇流箱总体要求1.32.2汇流箱技术性能要求132.3汇流箱内主要元件要求1.42.4试验1..4..2.5附图1..6..第一章一般技术条款1.1总则1.1.1本技术条款仅适用于江苏宇兆1.5WM屋面光伏电站项目的直流汇流箱，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.1.2本设备技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。1.1.3本光伏电站工程所在地为江苏太仓市，卖方在产品设计、制造过程中应充分考虑当地环境条件对设备运行的影响，保证设备在项目所在地的安全稳定运行。1.1.4本技术条款所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。本技术条件未涉及的参数、技术要求和试验标准按国家标准、相关行业标准和IEC标准中的较高标准执行。1.2电站工程概况本工程为江苏宇兆屋面光伏电站，建设规模为1.5MWp。1.3电站环境条件多年平均气温°C15.5多年极端最高温度°C+39.2多年极端最低温度°C-9.8多年平均降水量mm1078.1最大年降水量mm1554多年最大积雪深度cm26多年平均风速m/s2.81.4工作内容及供货范围1.4.1工作内容卖方的工作内容为汇流箱及附属设备的设计和在供货范围内所有设备元器件的选型、制造、提供相关图纸数据、试验（包括工厂试验、出厂试验、交接试验）、包装、设备运输、现场开箱检查、现场安装指导、现场调试、现场试验、参加联合调试运行、系统验收以及对运行操作和维护人员的培训。对运行和维护人员的培训应使受训人员能够熟练掌握并可独立完成对供货范围内的设备的操作和维护工作。完成与电站设计有关的设计联络；接受买方代表参加工厂检验、见证和验收试验；负责与其他相关设备承包商之间的协调工作。1.4.2供货范围1.4.2.1本次招标的汇流箱台数、型号及用途见表1.1表1.1本次采购的设备数量编号设备名称基本型式单位数量备注1直流防雷汇流箱12路台2应提供与汇流箱连接的MC4电缆插头2直流防雷汇流箱13路台10应提供与汇流箱连接的MC4电缆插头3直流防雷汇流箱15路台8应提供与汇流箱连接的MC4电缆插头任何元件、装置或附件，如果上述条款中并未专门提到，但它对于一个完整的性能优良的汇流箱设备又是必不可少的，那么这些元件、装置或附件也应属于供货范围，其费用含在投标总价中。由于具体设备参数应于本工程施工图一致，若设计变更，双方因根据合同条款处理相关费用。1.4.2.2备品备件备品备件与原附件应具有相同的材料和质量，可以互换，并经过与原附件同样的工厂检查和试验。备品备件应包括必需的安装材料。备品备件应按要求进行处理和保护，以保证长期贮存不坏。备品备件包装箱应有清楚的标记。卖方应提供备品备件的技术参数和使用说明书等资料且将备品备件填入表1.2。表1.2备品备件名称型号单位数量生产厂家用途备注熔丝个50卖方提供1.4.2.3专用工器具专用工器具是为便于汇流箱及其附属设备安装、搬运、运行、维修所必需的。卖方应提供专用工器具的技术参数和使用说明书等资料，且将专用工器具填入附表1.3。表1.3专用工器具名称型号单位数量生产厂家用途备注卖方提供卖方提供1.4.3供货界定1.4.3.1卖方与安装承包商的供货界定为汇流箱及用于汇流箱安装的连接件1.5标准和规程1.5.1本招标范围内的设备应首先采用中华人民共和国国家标准及部颁标准和行业标准，在国内标准不完善的情况下，可采用相应的国际标准（如IEC、IEEE等）中最适宜的条款部分或供需双方认定的其他国家标准。所采用的标准必须是最新版本。1.5.2提供的所有正式文件、产品的铭牌、运输包装等均使用汉字版本。1・5・3提供的所有设备及零件应按国际标准化组织IS09000质量体系制造，图纸和文件均应采用国际度量制单位（SI）和IEC规定的图例符号表示。主要引用标准如下：IEC60269低压熔断器IEC60439低压开关设备和控制设...
