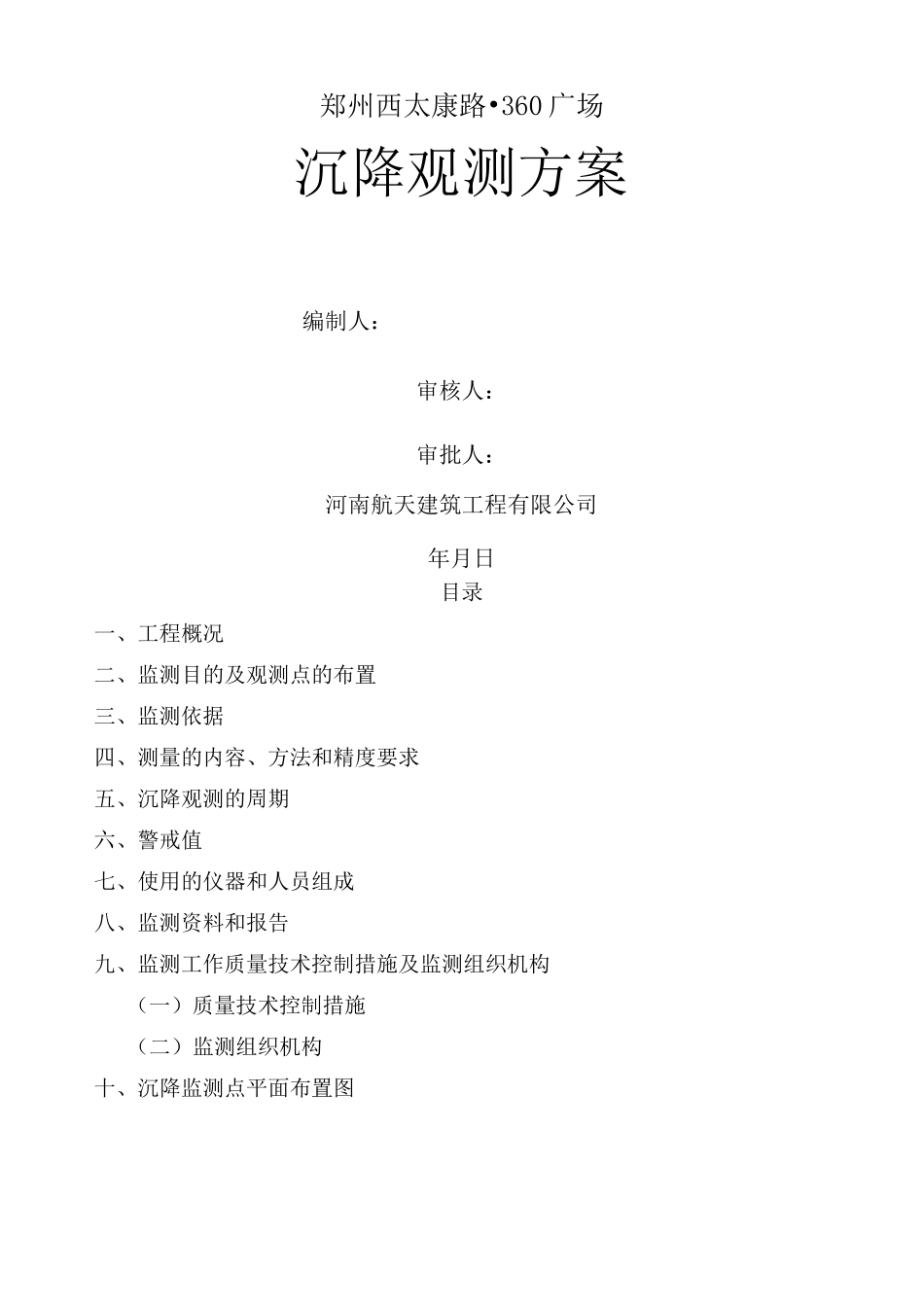

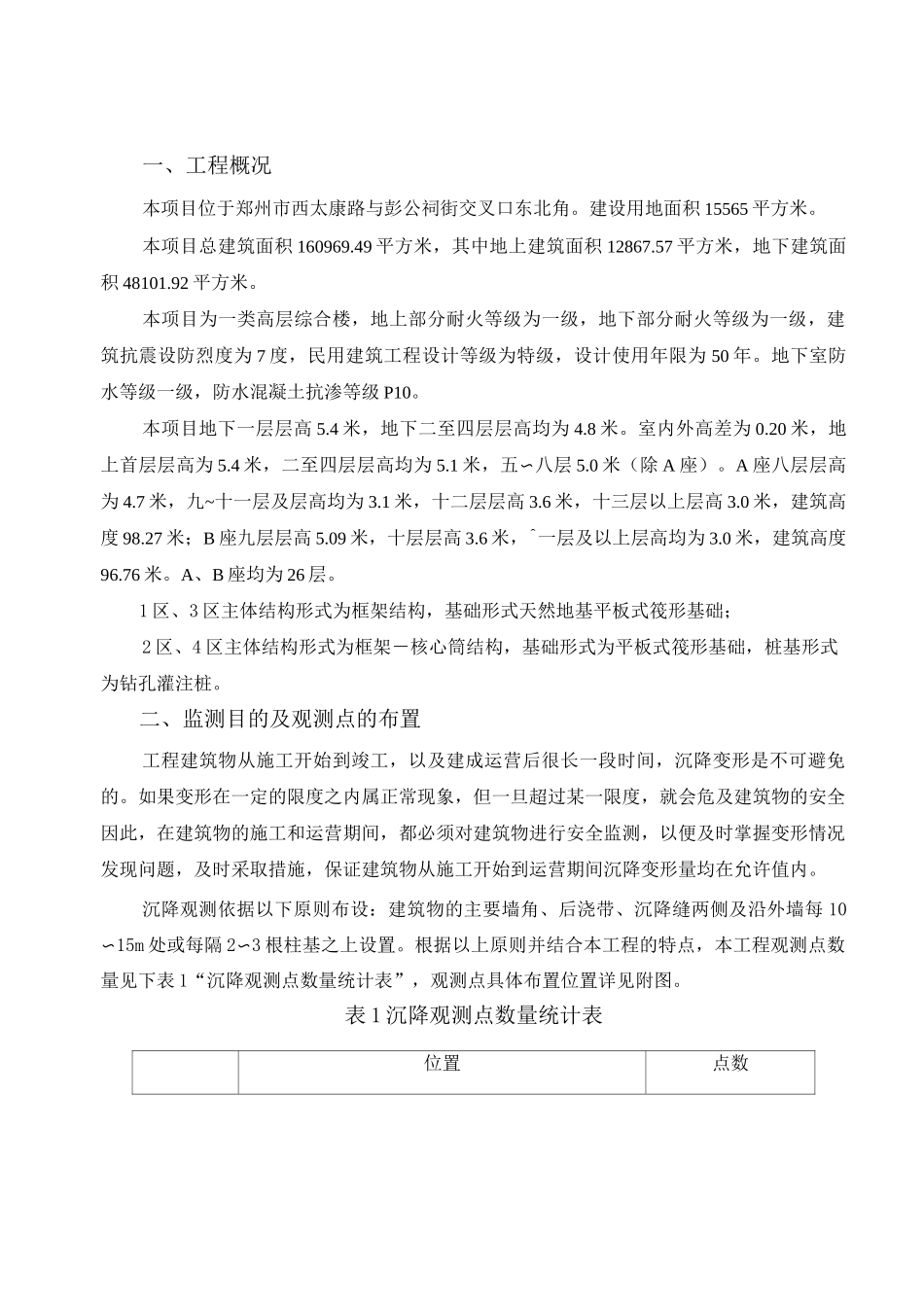

郑州西太康路•360广场沉降观测方案编制人：审核人：审批人：河南航天建筑工程有限公司年月日目录一、工程概况二、监测目的及观测点的布置三、监测依据四、测量的内容、方法和精度要求五、沉降观测的周期六、警戒值七、使用的仪器和人员组成八、监测资料和报告九、监测工作质量技术控制措施及监测组织机构（一）质量技术控制措施（二）监测组织机构十、沉降监测点平面布置图一、工程概况本项目位于郑州市西太康路与彭公祠街交叉口东北角。建设用地面积15565平方米。本项目总建筑面积160969.49平方米，其中地上建筑面积12867.57平方米，地下建筑面积48101.92平方米。本项目为一类高层综合楼，地上部分耐火等级为一级，地下部分耐火等级为一级，建筑抗震设防烈度为7度，民用建筑工程设计等级为特级，设计使用年限为50年。地下室防水等级一级，防水混凝土抗渗等级P10。本项目地下一层层高5.4米，地下二至四层层高均为4.8米。室内外高差为0.20米，地上首层层高为5.4米，二至四层层高均为5.1米，五〜八层5.0米（除A座）。A座八层层高为4.7米，九~十一层及层高均为3.1米，十二层层高3.6米，十三层以上层高3.0米，建筑高度98.27米；B座九层层高5.09米，十层层高3.6米，^一层及以上层高均为3.0米，建筑高度96.76米。A、B座均为26层。1区、3区主体结构形式为框架结构，基础形式天然地基平板式筏形基础；2区、4区主体结构形式为框架－核心筒结构，基础形式为平板式筏形基础，桩基形式为钻孔灌注桩。二、监测目的及观测点的布置工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况发现问题，及时采取措施，保证建筑物从施工开始到运营期间沉降变形量均在允许值内。沉降观测依据以下原则布设：建筑物的主要墙角、后浇带、沉降缝两侧及沿外墙每10〜15m处或每隔2〜3根柱基之上设置。根据以上原则并结合本工程的特点，本工程观测点数量见下表1“沉降观测点数量统计表”，观测点具体布置位置详见附图。表1沉降观测点数量统计表位置点数1-16/1-C,1-17/1-B,1-18/1-J,1-19/1-E1-3/1-C,1-14/1-B,1/1-G/2-2,1-9/1-C南2-2/2-D,1-6/1-C南，2-2/2-G,2-6/2-F2-7/1-K,1-9/1-K,1-12/1-K共15点三、监测依据1、本基坑工程有关的图纸及资料；2、《工程测量规范》（GB50026-2007）；3、《建筑变形测量规程》（JGJ/8-2007）；4、《建筑地基基础设计规范》（GB50007-2011）；四、测量的内容、方法和精度要求1、水准基准点和工作基点的布设和测定基准点是沉降观测的基本控制，拟在场地外适当位置设置6个水准基准点，并准确测定其高程。为保证准确无误，将分时间段、往返观测，往返观测之差满足：MAV±0.3mm。工作基点用作直接测定观测点的起始点或终点，选择适当位置布置工作基点，与基准点一起布设成水准环线，按要求进行联测。2、沉降观测点的布设和观测沉降观测点的埋设位置应避开如雨水管、窗台线、暖气片暖水管、电气开关等有碍设标与观测的障碍物，埋设于室外标高约500mm的位置。沉降观测点与工作基点、基准点构成沉降监测网，按二级变形测量的要求进行精确测量，观测点做法见图1（或按照设计图纸要求埋设）：图1根据本工程的具体情况，确定本项沉降观测执行二级变形精度标准。3、精度控制指标二级沉降监测应由表2和表3控制其观测成果精度。表2、降监测成果精度控制指标（一）（单位：m）等级视线长度前后视距差前后视距累积差视线高度二级W50W2.0W3.0三0.2表3、降监测成果精度控制別指标（二）（单位：mm）等级基辅分划（黑红面）读数之差基辅分划（黑红面）所测高差之差往返较差及附合或环线闭合差单程双测站所测咼差较差检测己测测段-、.八、..、人咼差之差二级0.50.701.0曲W0.7创W1.5如变形测量等级沉降观测位移观测适用范围观测点测站高差中误差（mm）观测点坐标中误差（mm）特级<0.05<0.3特高精度要求的特种精密工程和重要科研项目变形观测一级<0.15<1.0咼精度要求的大型建筑物和科研项目变形观测二级<0.50...
