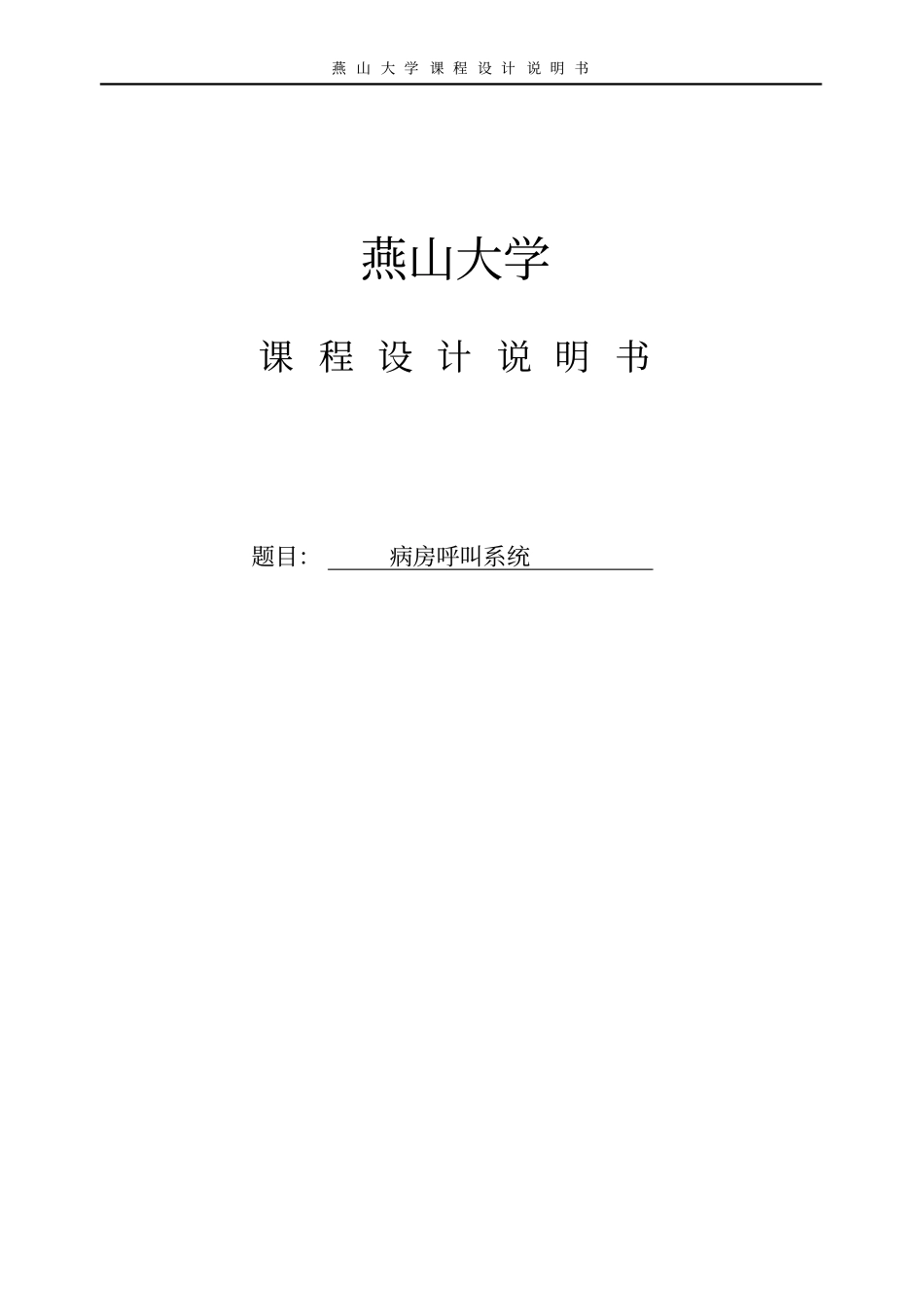

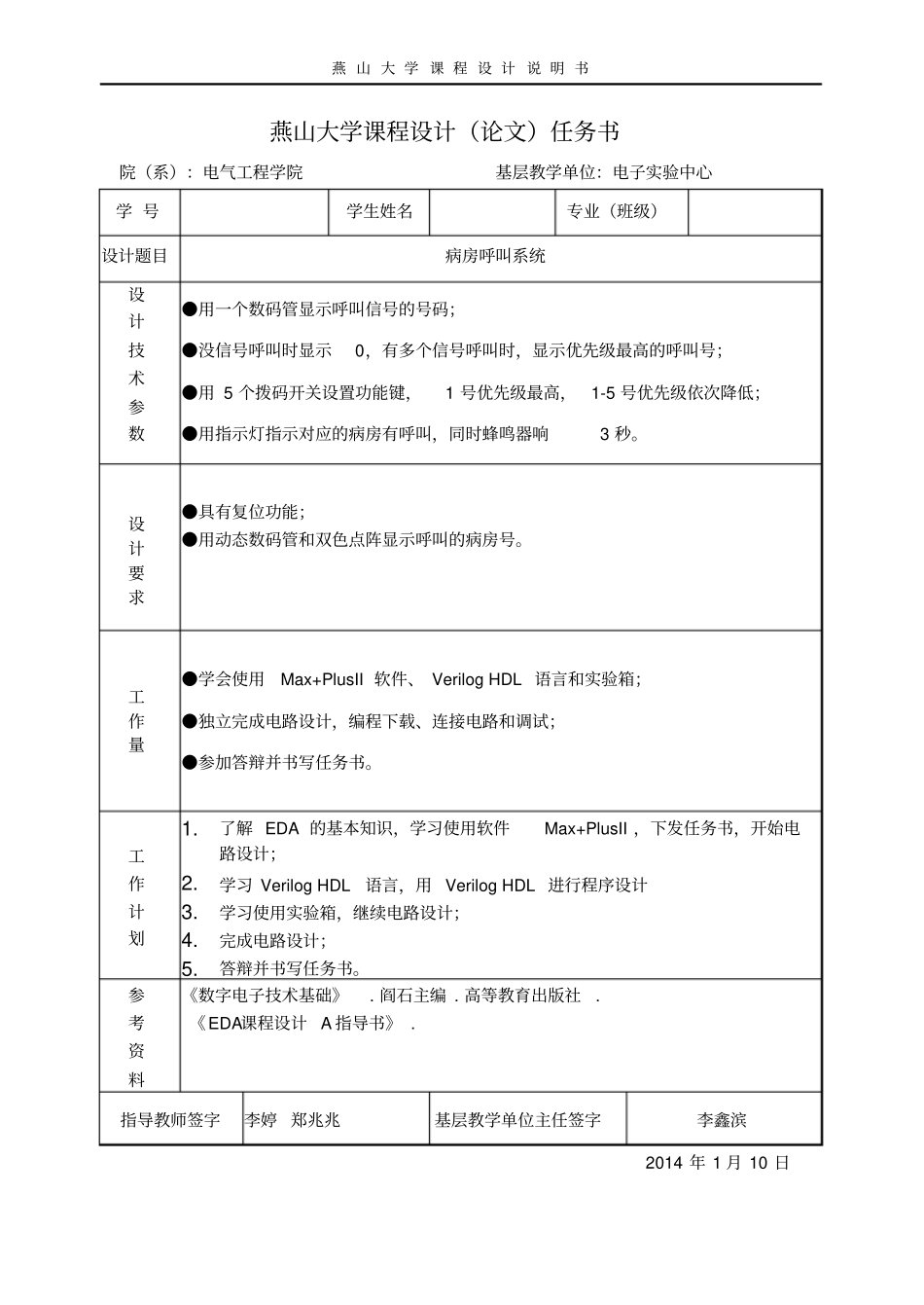

燕山大学课程设计说明书燕山大学课程设计说明书题目：病房呼叫系统燕山大学课程设计说明书燕山大学课程设计（论文）任务书院（系）：电气工程学院基层教学单位：电子实验中心学号学生姓名专业（班级）设计题目病房呼叫系统设计技术参数●用一个数码管显示呼叫信号的号码；●没信号呼叫时显示0，有多个信号呼叫时，显示优先级最高的呼叫号；●用5个拨码开关设置功能键，1号优先级最高，1-5号优先级依次降低；●用指示灯指示对应的病房有呼叫，同时蜂鸣器响3秒。设计要求●具有复位功能；●用动态数码管和双色点阵显示呼叫的病房号。工作量●学会使用Max+PlusII软件、VerilogHDL语言和实验箱；●独立完成电路设计，编程下载、连接电路和调试；●参加答辩并书写任务书。工作计划1.了解EDA的基本知识，学习使用软件Max+PlusII，下发任务书，开始电路设计；2.学习VerilogHDL语言，用VerilogHDL进行程序设计3.学习使用实验箱，继续电路设计；4.完成电路设计；5.答辩并书写任务书。参考资料《数字电子技术基础》.阎石主编.高等教育出版社.《EDA课程设计A指导书》.指导教师签字李婷郑兆兆基层教学单位主任签字李鑫滨2014年1月10日燕山大学课程设计说明书目录第1章摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第2章引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第3章基本原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第4章系统设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14.1系统的设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14.2系统的总体设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.3系统的设计思路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯24.4波形仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯44.5VerilogHDL源程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74.6管脚锁定及硬件连线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第5章总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13燕山大学课程设计说明书1第一章摘要EDA技术，就是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术。第二章引言随着科学技术的发展，越来越多的科技设备应用到生活的方方面面，其中在医疗领域尤其多。病房呼叫系统这个设计就是应用于医院的一个简单的系统模型，其目的是为了方便医护人员更好地照顾病人，提高工作效率。病房呼叫系统的优先编码设置可以让相对更需要救助的病人第一时间得到救助，其蜂鸣器和数码管、点阵等设置可以直观的提醒医护人员是否有病房呼叫及呼叫的病房号。第三章基本原理病房呼叫系统共有五个部分，有病房呼叫及复位部分，动态数码管显示数字部分，双色点阵显示部分，指示灯部分以及蜂鸣器部分。根据不同的部分定义模块写程序，使系统能够实现预期的功能。利用EDA技术进行电子系统的设计，是用软件的方式设计硬件。用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的，在设计过程中可以用相关的软件进行仿真。最后将程序下载到实验箱中用硬件模拟病房呼叫系统。第四章病房呼叫系统的设计4.1系统的设计要求设计一个病房呼叫系统，该系统具有：①5个拨码开关设置功能键，分别编号1~5对应五个病房，1号优先级最高，1~5号优先级依次降低；②一个数码管，显示呼叫信号的号码，当没信号呼叫时显示0，有多个信号呼叫时，显示优先级最高的呼叫号；燕山大学课程设计说明书2③双色点阵，显示呼叫的病房号；④5个指示灯...
