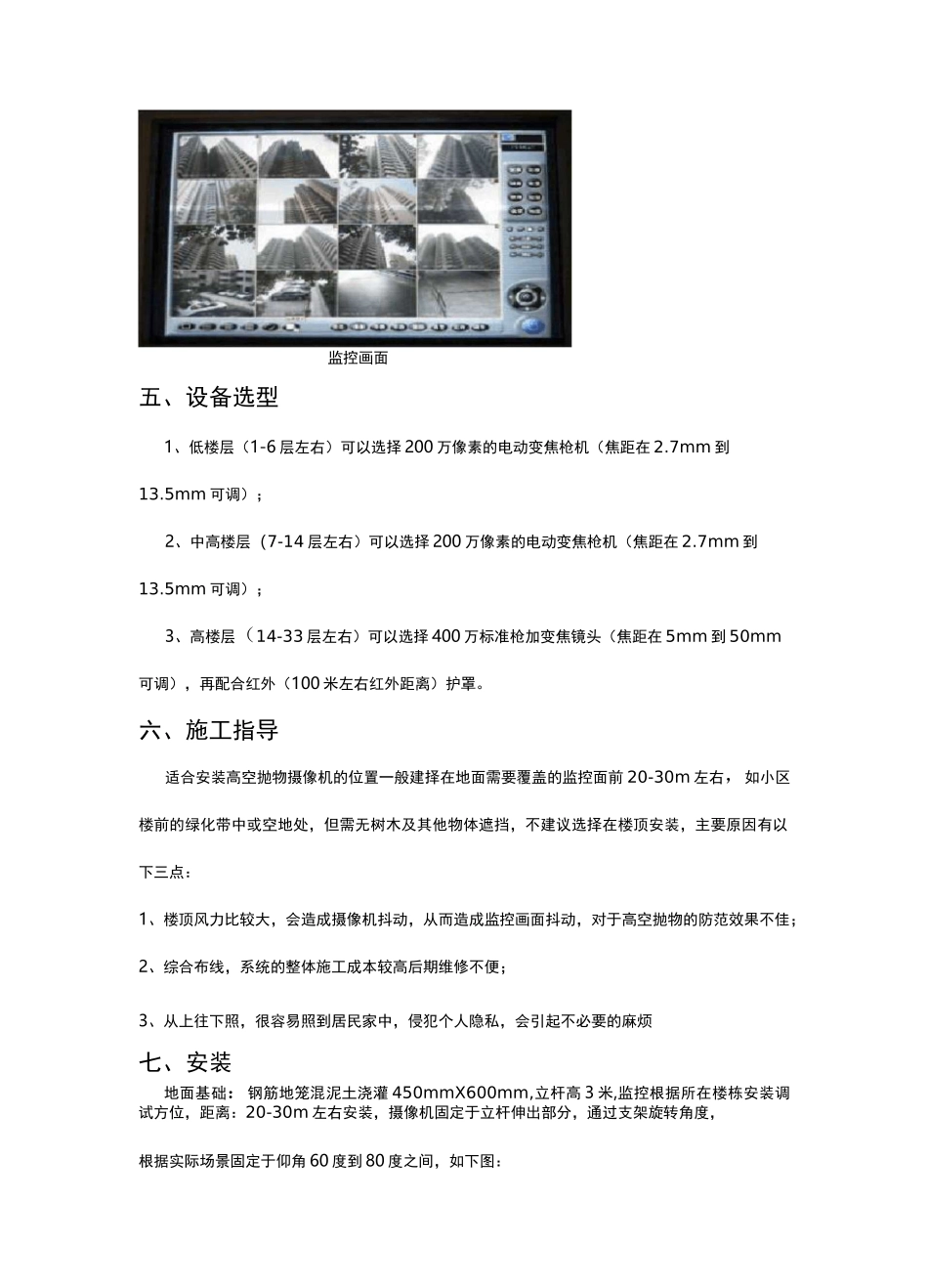

高空抛物方案一、项目需求数据:项目监控头数量安装位置备注科华首座12个预安装4栋每栋3个监控头，共12个科华西城公馆12个预安装4栋每栋3个监控头，共12个科华南城印象12个预安装4栋每栋3个监控头，共12个科发君悦湾12个预安装4栋每栋3个监控头，共12个二、增设楼栋安装高工抛物辐射技术:四、有线有线网络设备三、图示:高清夜视数字监控头监控数据储存主机系统拓扑图唧fl駕ET壬监控画面五、设备选型1、低楼层（1-6层左右）可以选择200万像素的电动变焦枪机（焦距在2.7mm到13.5mm可调）；2、中高楼层（7-14层左右）可以选择200万像素的电动变焦枪机（焦距在2.7mm到13.5mm可调）；3、高楼层（14-33层左右）可以选择400万标准枪加变焦镜头（焦距在5mm到50mm可调），再配合红外（100米左右红外距离）护罩。六、施工指导适合安装高空抛物摄像机的位置一般建择在地面需要覆盖的监控面前20-30m左右，如小区楼前的绿化带中或空地处，但需无树木及其他物体遮挡，不建议选择在楼顶安装，主要原因有以下三点：1、楼顶风力比较大，会造成摄像机抖动，从而造成监控画面抖动，对于高空抛物的防范效果不佳；2、综合布线，系统的整体施工成本较高后期维修不便；3、从上往下照，很容易照到居民家中，侵犯个人隐私，会引起不必要的麻烦七、安装地面基础：钢筋地笼混泥土浇灌450mmX600mm,立杆高3米,监控根据所在楼栋安装调试方位，距离：20-30m左右安装，摄像机固定于立杆伸出部分，通过支架旋转角度，根据实际场景固定于仰角60度到80度之间，如下图：亘摄*机1取爭富加％尢：—左右八、夜间环境:为不影响业主夜间被光照度光源照射，均采用高清夜视数字监控枪机，功能自带刑侦捕捉、光源自动量化、自动对焦功能，可有效保障夜间低照环境下的监控。九、宽动态/背光补偿1、由于高空抛物的监控摄像机对着天空，中午的太阳光非常强烈，会造成逆光，而阳光被大楼遮挡时，又会出现背光现象。而选用的相机不仅支持120dB宽动态，也支持背光补偿，在光线复杂且强烈的环境下，仍然具有优秀的监控效果。2、冬季雾霾导致摄像机的监控距离、图像清晰度下降，会导致高空抛物发生时的关键细节信息丢失，一旦发生事件，将很难通过事后录像回看找到有利证据，所以选用支持透雾功能摄像机。十、涉及隐私:根据不同的场景要求，摄像机可以选择不同焦距，定焦枪机覆盖低楼层，变焦枪机覆盖中高楼层，同时仰角安装，仅能覆盖建筑物立面，无法照到居民家中，不仅能够对高空抛物起到很好的监视作用，也不会拍到住户的隐私，打消居民的顾虑。十一、超高距离:高空抛物相机最高需要覆盖到100米左右，选用品牌产品配套中长变焦镜头，最大焦距可达50mm，可覆盖高达100米左右的大楼。十二、方案初步预算序号品名层高/规格型号单价元数量个合计元产品要求产品图片©6钢筋成品钢©6钢7512900筋地笼11钢筋地笼筋成品450mmx600■■mm2不锈钢立杆500126000管80mmX3m高dr,1底层380124560有效距离30m内3大华枪机中层580126960有效距离50m内高层14001216800有效距离100m内4光纤线带凯/100米8004320014芯、2芯、1芯5电源DV-22Ov/1230641920室外防水电源6录像机DVR16路240049600专用录像机7监控专用电视32寸145045800AOC监视器fl™8光纤转换器29841192光纤收发器9高清冋清HDMI线3M354140转监视器10硬盘3T120089600监控专用硬盘11机柜12U30041200Fl12光纤交换机14004560024口千兆73472辅材PVC管、6400m240014土方土方/恢复120400F5280预计44方15材料费合计：8115215人工费（兀）：材料合计+0.5=4057617合计（元）121728注：以上属初步预算，需外单位根据实际现场报最终报价比价为准
