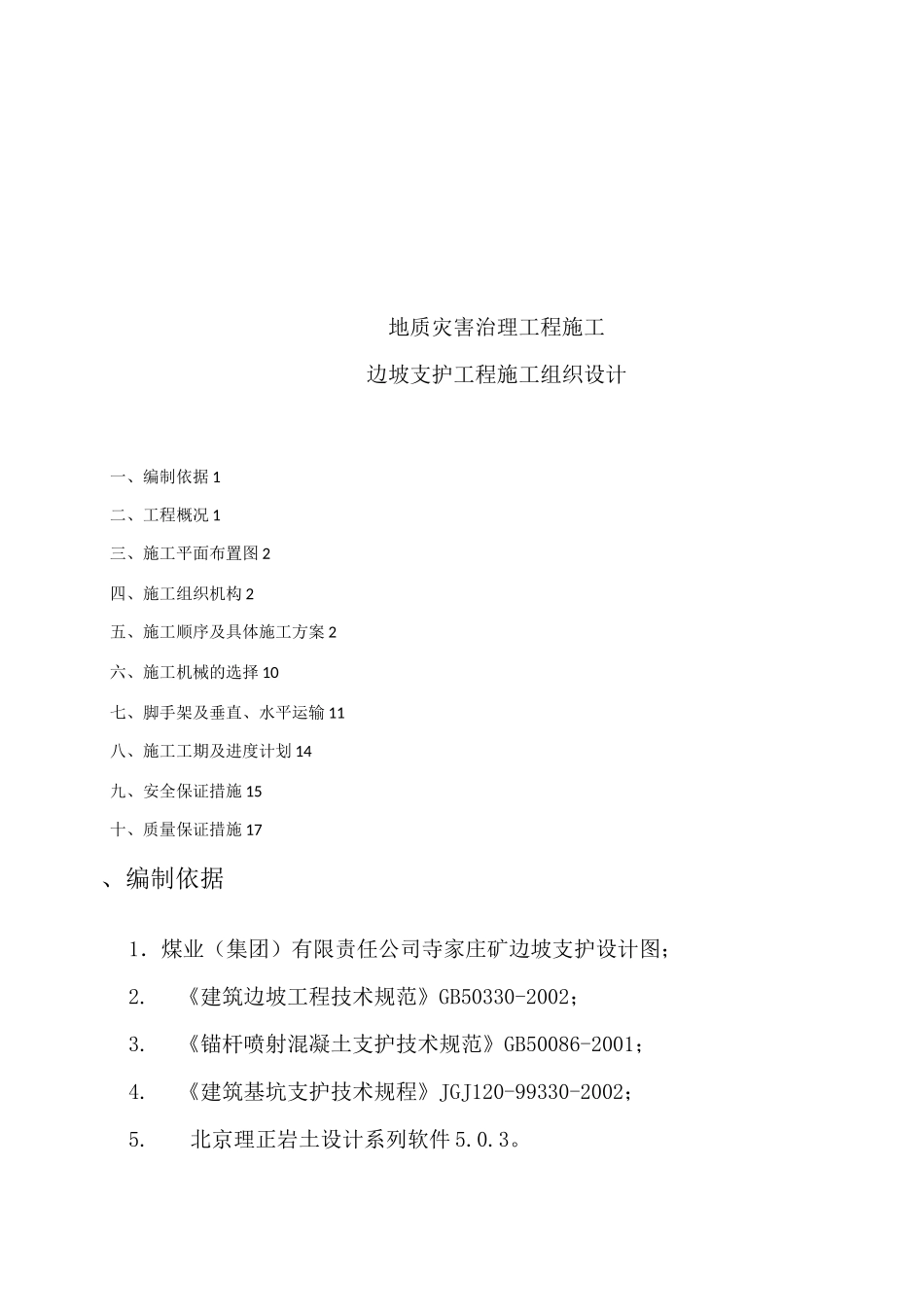

地质灾害治理工程边坡支护施工组织设计VIP免费

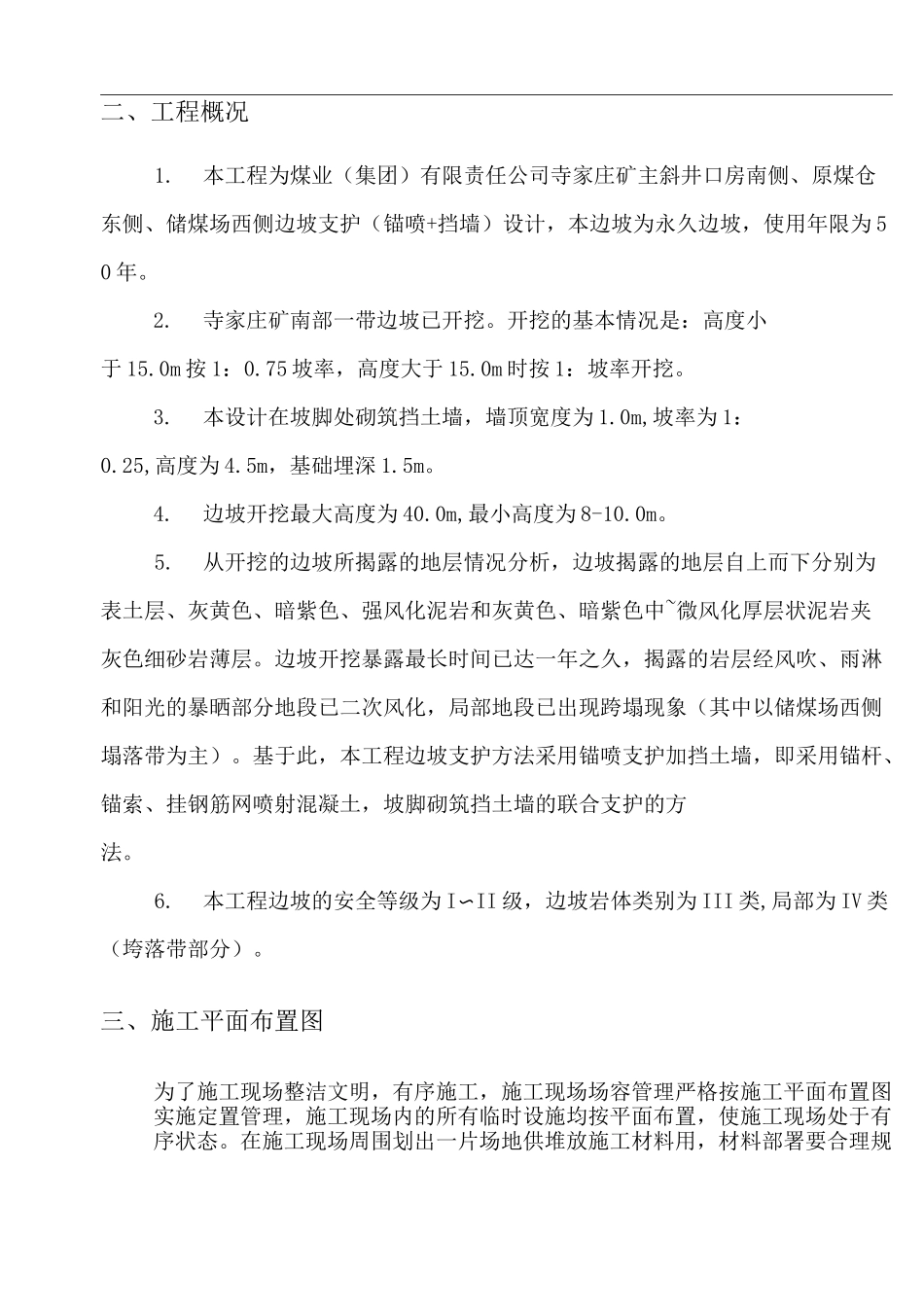

地质灾害治理工程施工边坡支护工程施工组织设计一、编制依据1二、工程概况1三、施工平面布置图2四、施工组织机构2五、施工顺序及具体施工方案2六、施工机械的选择10七、脚手架及垂直、水平运输11八、施工工期及进度计划14九、安全保证措施15十、质量保证措施17、编制依据1．煤业（集团）有限责任公司寺家庄矿边坡支护设计图；2.《建筑边坡工程技术规范》GB50330-2002；3.《锚杆喷射混凝土支护技术规范》GB50086-2001；4.《建筑基坑支护技术规程》JGJ120-99330-2002；5.北京理正岩土设计系列软件5.0.3。二、工程概况1.本工程为煤业（集团）有限责任公司寺家庄矿主斜井口房南侧、原煤仓东侧、储煤场西侧边坡支护（锚喷+挡墙）设计，本边坡为永久边坡，使用年限为50年。2.寺家庄矿南部一带边坡已开挖。开挖的基本情况是：高度小于15.0m按1：0.75坡率，高度大于15.0m时按1：坡率开挖。3.本设计在坡脚处砌筑挡土墙，墙顶宽度为1.0m,坡率为1：0.25,高度为4.5m，基础埋深1.5m。4.边坡开挖最大高度为40.0m,最小高度为8-10.0m。5.从开挖的边坡所揭露的地层情况分析，边坡揭露的地层自上而下分别为表土层、灰黄色、暗紫色、强风化泥岩和灰黄色、暗紫色中~微风化厚层状泥岩夹灰色细砂岩薄层。边坡开挖暴露最长时间已达一年之久，揭露的岩层经风吹、雨淋和阳光的暴晒部分地段已二次风化，局部地段已出现跨塌现象（其中以储煤场西侧塌落带为主）。基于此，本工程边坡支护方法采用锚喷支护加挡土墙，即采用锚杆、锚索、挂钢筋网喷射混凝土，坡脚砌筑挡土墙的联合支护的方法。6.本工程边坡的安全等级为I〜II级，边坡岩体类别为III类,局部为IV类（垮落带部分）。三、施工平面布置图为了施工现场整洁文明，有序施工，施工现场场容管理严格按施工平面布置图实施定置管理，施工现场内的所有临时设施均按平面布置，使施工现场处于有序状态。在施工现场周围划出一片场地供堆放施工材料用，材料部署要合理规范、整洁有序。具体布置祥见施工平面布置图（附后）。四、施工组织机构五、施工顺序及具体施工方案（1）、施工顺序施工顺序的合理与否，将直接影响工种间配合、工程质量、施工安全、工程成本和施工速度，所以必须科学合理地确定单项工程施工顺序。结合本工程实际特点拟定以下施工顺序：顶部截水沟一搭设脚手架一清理坡面浮石f钻孔注浆（安装锚杆/索）一钢筋网片制作、挂第一层网片f【锚索第一次张拉（达到设计值的70%）f锚索自由段注浆f锚索第二次张拉（达到设计值的105%〜110%）然后回到设计值并进行锁定】f喷射混凝土f挂第二层网片、加强筋及井字筋f喷射混凝土f喷水养护f坡脚挡土墙砌筑⑵、施工方法及工艺本工程采用干喷法，以下为干喷法喷射混凝土工艺流程：⑶、锚喷支护总的设计原则和方案锚喷设计总的原则及方案是：根据边坡高度和揭露的岩（土）的工程特性不同，所采用的锚杆、锚索长度也相应不同。具体方案是：一般地段高度大于25.0m时：锚杆长度为10.0m,锚索长度为15.0m（锚固段长8.0m）；边坡高度介于15.0〜25.0m时：锚杆长度为9m,锚索长度为13.0m（锚固段长8.0m）；高度小于15.0时：锚杆长度为7.0m,锚索长度为11.0m（锚固段长6.0m）。垮落带部分先将垮落物清除干净,直到露出较新岩石面,然后再施工锚杆锚索具体要求是高度大于25.0m时：锚杆长度为12.0m,锚索长度为18.0m（锚固段长10.0m）；边坡高度介于15.0〜25.0m时：锚杆长度为10m,锚索长度为15.0m（锚固段长8.0m）；高度小于15.0时：锚杆长度为8.0m,锚索长度为12.0m（锚固段长6.0m）。所喷坡面应与相邻坡面连接圆滑。⑷、锚喷构造设计、原材料备制及要求①锚杆：杆体材料米用①25mm精扎螺纹钢，米用水泥砂浆进彳丁全断面封闭，锚杆抗拉强度设计值不小于540MPa,锚具的托板采用Q235钢，尺寸为200*200*10mm（长*宽*厚），锚杆长度为7.0-12.0m,按菱形排列，间距1・5m,锚杆与坡面倾角为18度，锚杆采用非预应力锚杆,按设计要求规定的材质、规格备料,并进丁除锈、除油,以保证砂浆锚杆的施工质量和施工的顺利进丁。②锚索：杆体材料采用7*05mm钢绞线，锚固段采用水泥砂浆锚固剂进行锚固，锚索张拉力不小于200KN,抗拉强度标准值不小于1860MPa,锚...
