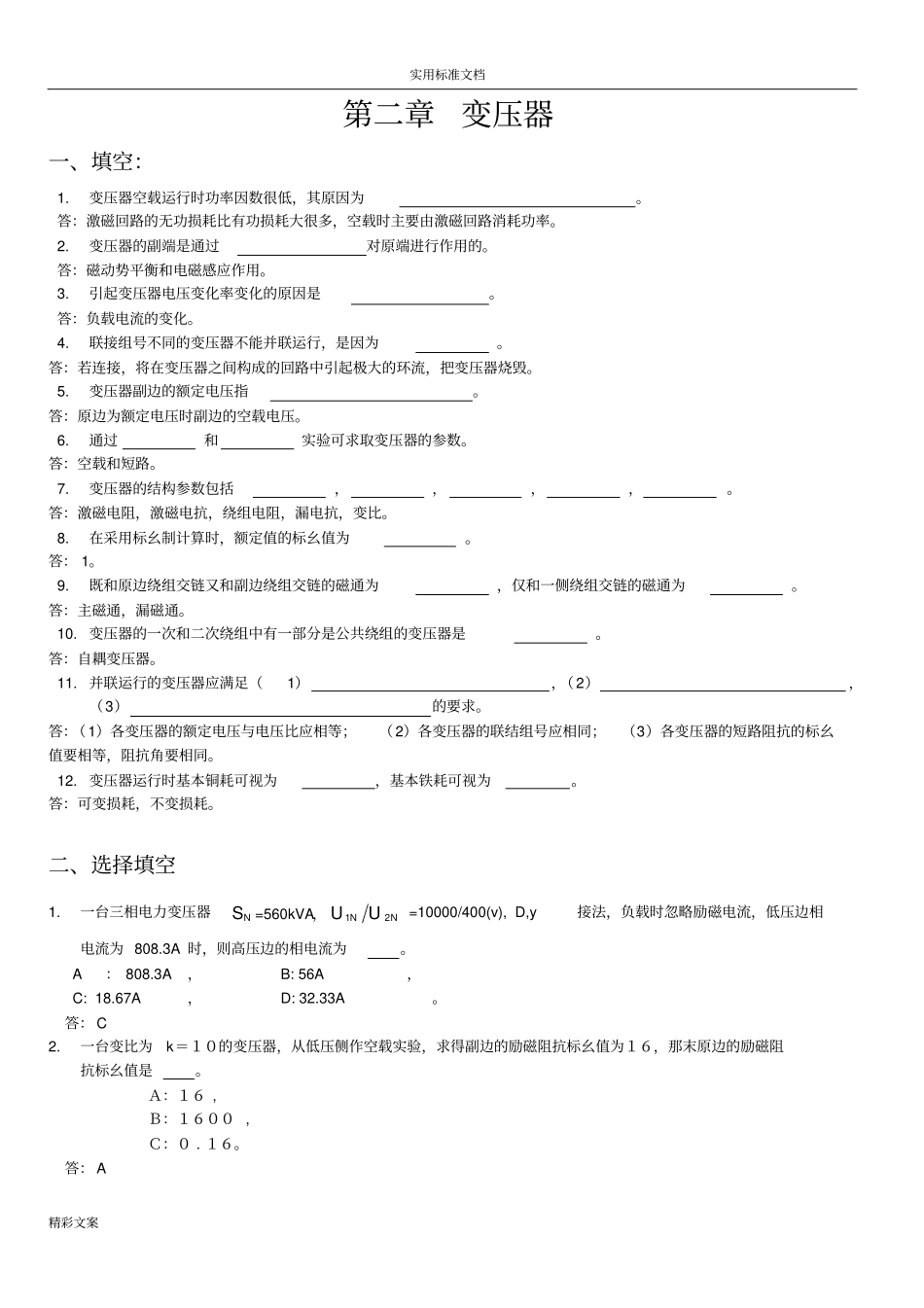

实用标准文档精彩文案第二章变压器一、填空：1.变压器空载运行时功率因数很低，其原因为。答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。2.变压器的副端是通过对原端进行作用的。答：磁动势平衡和电磁感应作用。3.引起变压器电压变化率变化的原因是。答：负载电流的变化。4.联接组号不同的变压器不能并联运行，是因为。答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。5.变压器副边的额定电压指。答：原边为额定电压时副边的空载电压。6.通过和实验可求取变压器的参数。答：空载和短路。7.变压器的结构参数包括，，，，。答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。8.在采用标幺制计算时，额定值的标幺值为。答：1。9.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。答：主磁通，漏磁通。10.变压器的一次和二次绕组中有一部分是公共绕组的变压器是。答：自耦变压器。11.并联运行的变压器应满足（1），（2），（3）的要求。答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。12.变压器运行时基本铜耗可视为，基本铁耗可视为。答：可变损耗，不变损耗。二、选择填空1.一台三相电力变压器NS=560kVA，NNUU21=10000/400(v),D,y接法，负载时忽略励磁电流，低压边相电流为808.3A时，则高压边的相电流为。A：808.3A，B:56A，C:18.67A，D:32.33A。答：C2.一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是。Ａ：１６,Ｂ：１６００,Ｃ：０.１６。答：A实用标准文档精彩文案3.变压器的其它条件不变，外加电压增加１０℅，则原边漏抗1X，副边漏抗2X和励磁电抗mX将。Ａ：不变，Ｂ：增加１０%，Ｃ：减少１０%。（分析时假设磁路不饱和）答：A5．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。A等于B大于C小于答；A6．三相变压器二次侧的额定电压是指原边加额定电压时二次侧的电压。A空载线B空载相C额定负载时的线答：A7．如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。A：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险答：C，F8．联接组号不同的变压器不能并联运行，是因为。A:电压变化率太大；B:空载环流太大；C:负载时激磁电流太大；D:不同联接组号的变压器变比不同。答：B9．三相变压器的变比是指———之比。A：原副边相电势B：原副边线电势C：原副边线电压答：A10．将50Hz的变压器接到60Hz电源上时，如外加电压不变，则变压器的铁耗；空载电流。A变大B变小答：B，B11．单相变压器铁心叠片接缝增大，其他条件不变，则空载电流。A,增大；B，减小；C,不变。答：A12．一台单相变压器额定电压为220/110V。Y/y-12接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为。A:0.06，B：0.03，C：0.12，D：0.24。答：A三、判断1.变压器负载运行时副边电压变化率随着负载电流增加而增加。（）答：对2.变压器空载运行时，电源输入的功率只是无功功率。（）答：错3.变压器空载和负载时的损耗是一样的。（）答：错4.变压器的变比可看作是额定线电压之比。（）答：错5.只要使变压器的一、二次绕组匝数不同，就可达到变压的目的。（）实用标准文档精彩文案答：对四、简答1.从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上,原边接上电源后，流过激磁电流im，产生励磁磁动势fm，在铁芯中产生交变主磁通φm,其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势e1和e2，且有dtdNem11、dtdNem22显然，由于原副边匝数不等，即N1≠N2，原副边的感应电动势也就不等，即e1≠e2，而绕组的电压近似等于绕组电动势,即U1≈E1、U2≈E2，故原副边电压不等，即U1≠U2,但频率相等。2.试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如...
