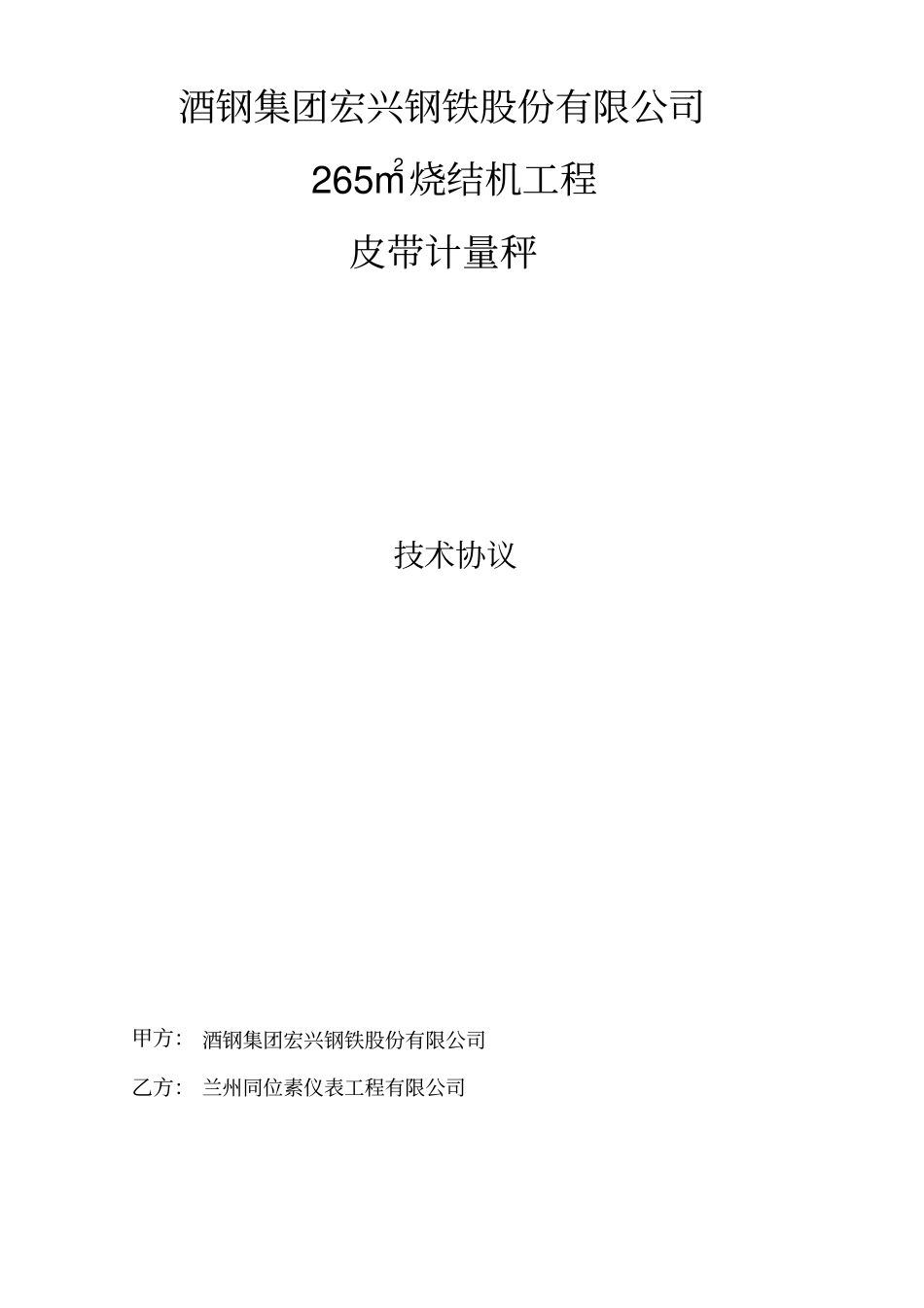

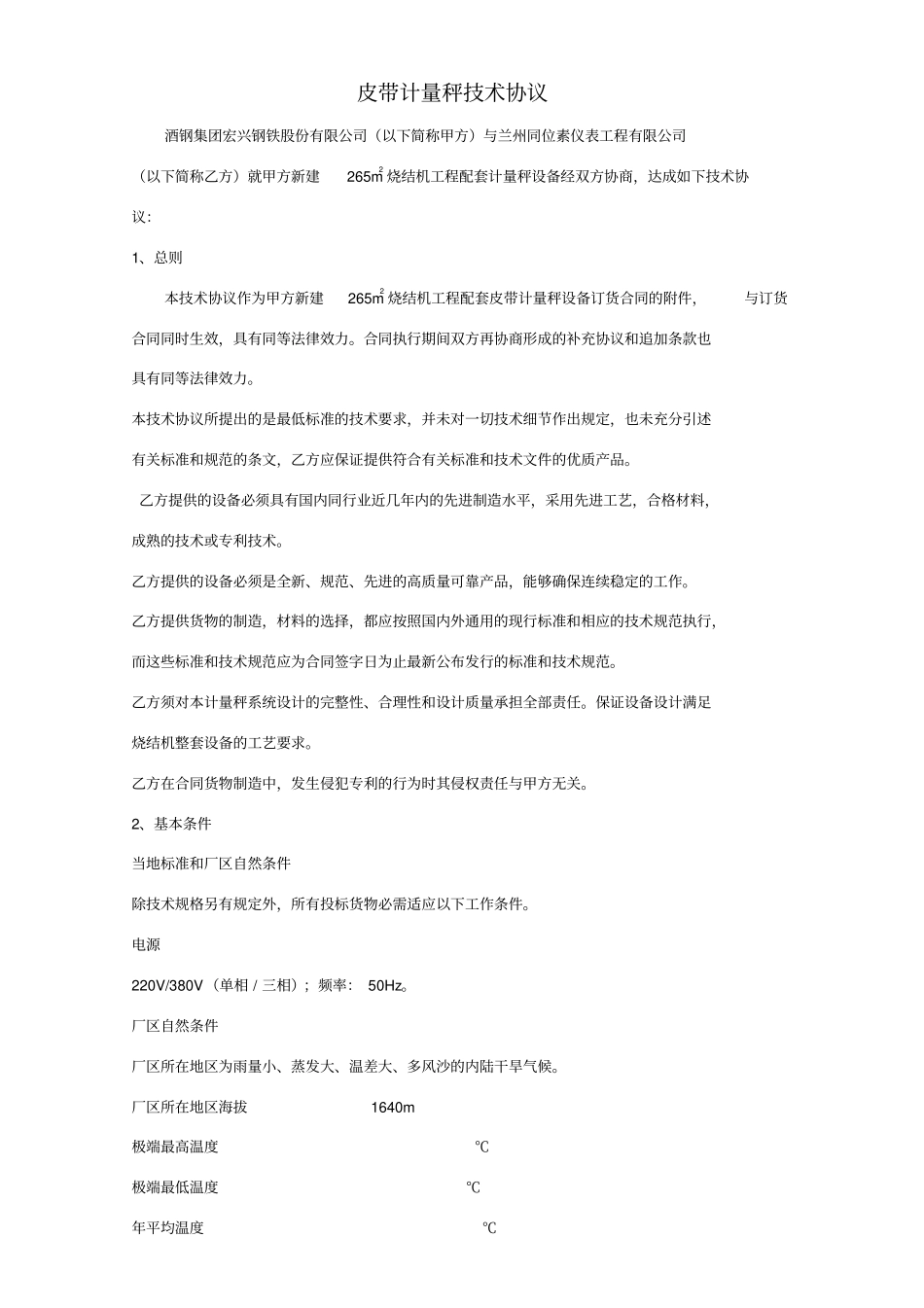

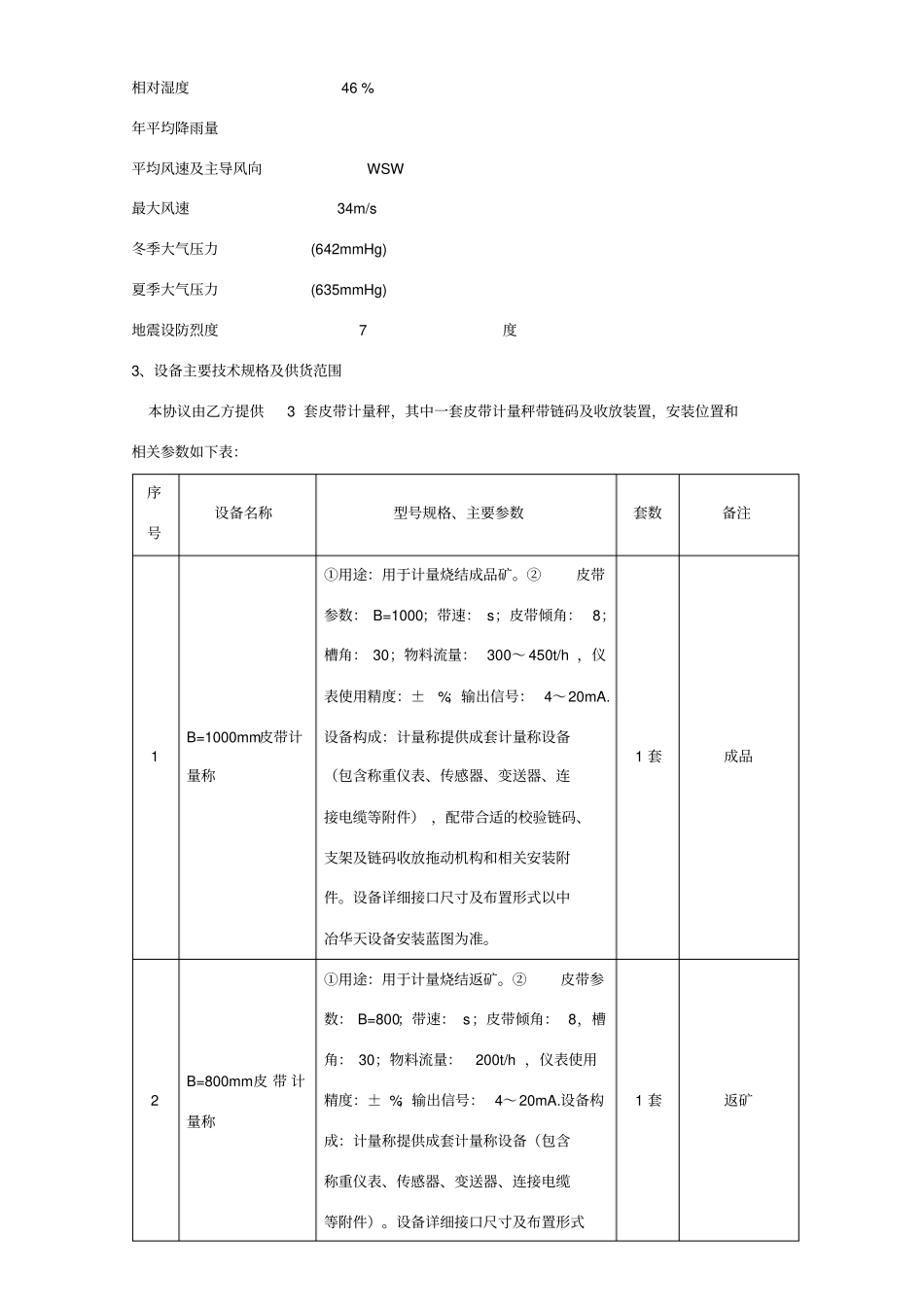

酒钢集团宏兴钢铁股份有限公司265m2烧结机工程皮带计量秤技术协议甲方：酒钢集团宏兴钢铁股份有限公司乙方：兰州同位素仪表工程有限公司皮带计量秤技术协议酒钢集团宏兴钢铁股份有限公司（以下简称甲方）与兰州同位素仪表工程有限公司（以下简称乙方）就甲方新建265m2烧结机工程配套计量秤设备经双方协商，达成如下技术协议：1、总则本技术协议作为甲方新建265m2烧结机工程配套皮带计量秤设备订货合同的附件，与订货合同同时生效，具有同等法律效力。合同执行期间双方再协商形成的补充协议和追加条款也具有同等法律效力。本技术协议所提出的是最低标准的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合有关标准和技术文件的优质产品。乙方提供的设备必须具有国内同行业近几年内的先进制造水平，采用先进工艺，合格材料，成熟的技术或专利技术。乙方提供的设备必须是全新、规范、先进的高质量可靠产品，能够确保连续稳定的工作。乙方提供货物的制造，材料的选择，都应按照国内外通用的现行标准和相应的技术规范执行，而这些标准和技术规范应为合同签字日为止最新公布发行的标准和技术规范。乙方须对本计量秤系统设计的完整性、合理性和设计质量承担全部责任。保证设备设计满足烧结机整套设备的工艺要求。乙方在合同货物制造中，发生侵犯专利的行为时其侵权责任与甲方无关。2、基本条件当地标准和厂区自然条件除技术规格另有规定外，所有投标货物必需适应以下工作条件。电源220V/380V（单相/三相）；频率：50Hz。厂区自然条件厂区所在地区为雨量小、蒸发大、温差大、多风沙的内陆干旱气候。厂区所在地区海拔1640m极端最高温度℃极端最低温度℃年平均温度℃相对湿度46%年平均降雨量平均风速及主导风向WSW最大风速34m/s冬季大气压力(642mmHg)夏季大气压力(635mmHg)地震设防烈度7度3、设备主要技术规格及供货范围本协议由乙方提供3套皮带计量秤，其中一套皮带计量秤带链码及收放装置，安装位置和相关参数如下表：序号设备名称型号规格、主要参数套数备注1B=1000mm皮带计量称①用途：用于计量烧结成品矿。②皮带参数：B=1000；带速：s；皮带倾角：8；槽角：30；物料流量：300～450t/h，仪表使用精度：±%；输出信号：4～20mA.设备构成：计量称提供成套计量称设备（包含称重仪表、传感器、变送器、连接电缆等附件），配带合适的校验链码、支架及链码收放拖动机构和相关安装附件。设备详细接口尺寸及布置形式以中冶华天设备安装蓝图为准。1套成品2B=800mm皮带计量称①用途：用于计量烧结返矿。②皮带参数：B=800；带速：s；皮带倾角：8，槽角：30；物料流量：200t/h，仪表使用精度：±%；输出信号：4～20mA.设备构成：计量称提供成套计量称设备（包含称重仪表、传感器、变送器、连接电缆等附件）。设备详细接口尺寸及布置形式1套返矿以中冶华天设备安装蓝图为准。3B=800mm皮带计量称①用途：用于计量烧结返矿。②皮带参数：B=800；带速：s；皮带倾角：0，槽角：35；物料流量：240t/h，仪表使用精度：±%；输出信号：4～20mA.设备构成：计量称提供成套计量称设备（包含称重仪表、传感器、变送器、连接电缆等附件）。设备详细接口尺寸及布置形式以中冶华天设备安装蓝图为准。1套高炉返矿其他技术要求3.2.1仪表称重线性度：%3.2.2仪表称重输入灵敏度：d3.2.3仪表A/D非线性：不大于%FS3.2.4称重传感器零点值：～（满载为1）3.2.5称重传感器所受载荷：～50000㎏3.2.6瞬时流量值：～h或㎏/m3.2.7PID输出电流：0～或4～3.2.8自动校正皮带秤零点（空秤），显示皮带运行时间。3.2.9计量精度:±%，使用精度：±％。3.2.10工作环境及电压（1）仪表工作温度：-10℃～+40℃（3）仪表供电：~220V±20%；3.2.11D/A输出双路4～20mA，显示瞬时流量（公斤/米、吨/小时等），累积量（次计、班计、日计等），速度显示（米/秒），Rs-232、Rs-485接口可传送皮带速度、瞬时流量、累计量到上位机。具有断电保护功能，时间、日期显示功能。3.2.12称重桥架采用高精度侧箱式秤架，双杠杆、四托辊，支点采用无磨擦橡胶耳轴支点，具有防潮、防尘、防腐、抗振动、抗偏载功能...
