直埋波纹补偿器VIP免费

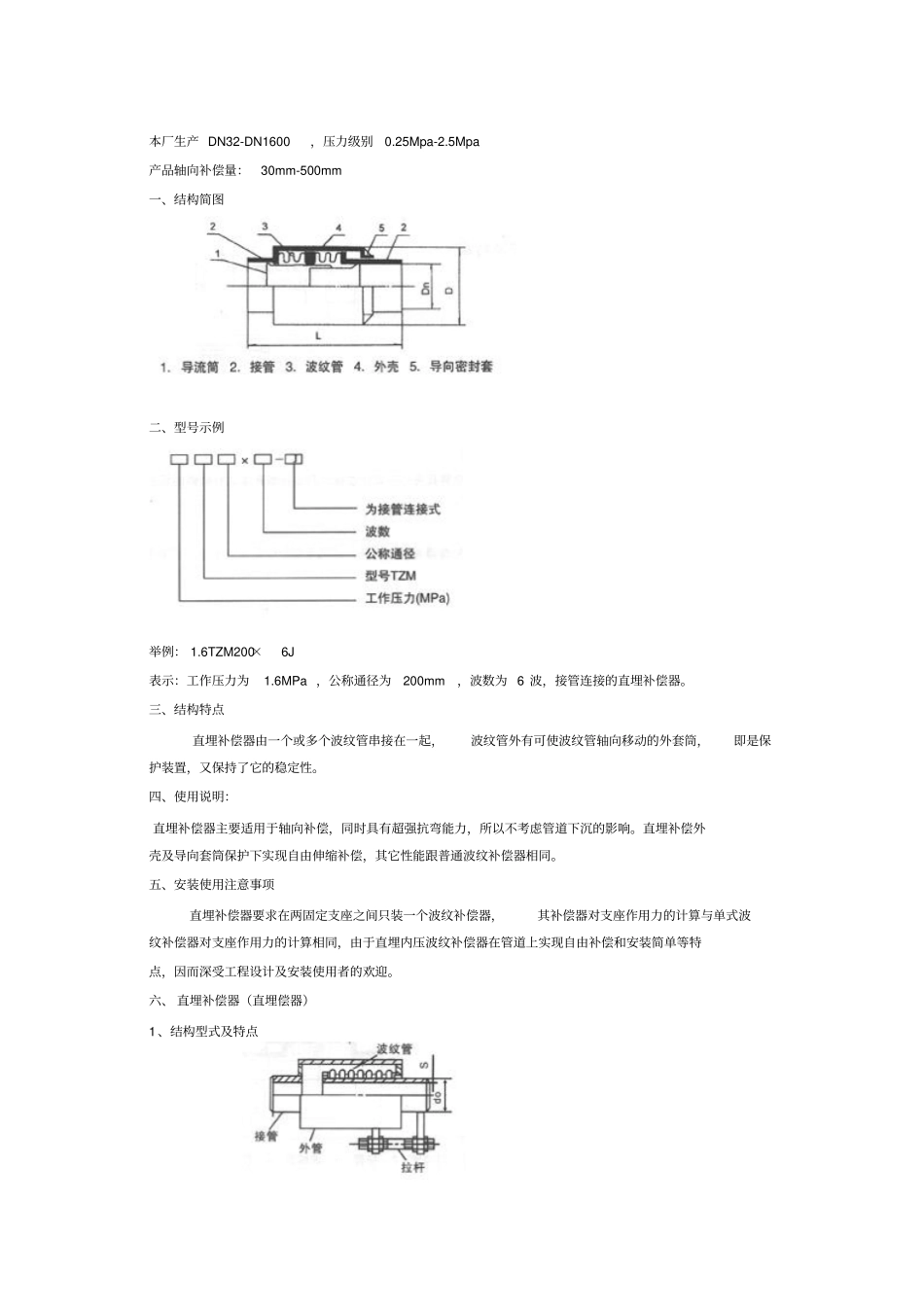

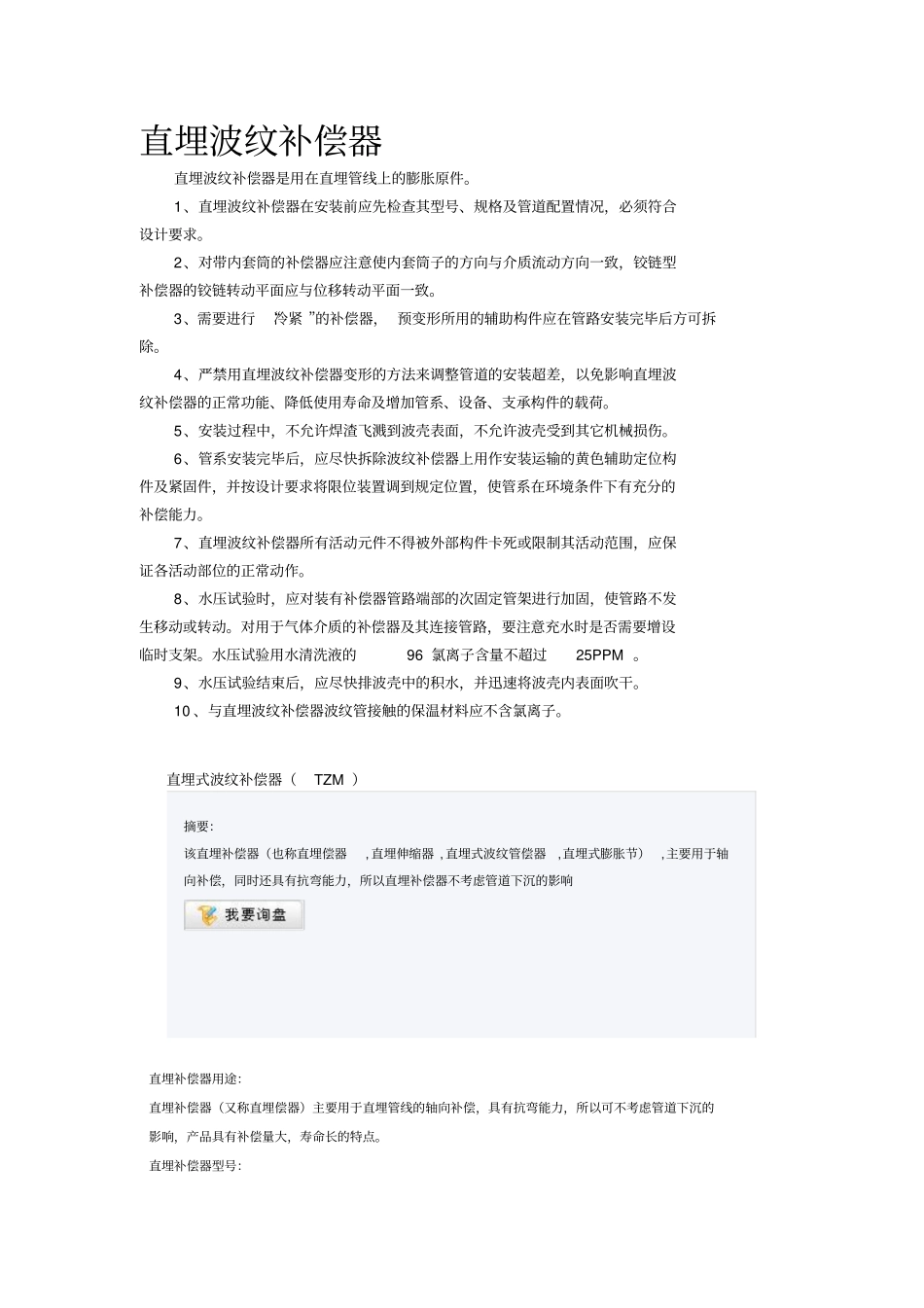

直埋波纹补偿器直埋波纹补偿器是用在直埋管线上的膨胀原件。1、直埋波纹补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。4、严禁用直埋波纹补偿器变形的方法来调整管道的安装超差，以免影响直埋波纹补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。7、直埋波纹补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。8、水压试验时，应对装有补偿器管路端部的次固定管架进行加固，使管路不发生移动或转动。对用于气体介质的补偿器及其连接管路，要注意充水时是否需要增设临时支架。水压试验用水清洗液的96氯离子含量不超过25PPM。9、水压试验结束后，应尽快排波壳中的积水，并迅速将波壳内表面吹干。10、与直埋波纹补偿器波纹管接触的保温材料应不含氯离子。直埋式波纹补偿器（TZM）摘要：该直埋补偿器（也称直埋偿器,直埋伸缩器,直埋式波纹管偿器,直埋式膨胀节）,主要用于轴向补偿，同时还具有抗弯能力，所以直埋补偿器不考虑管道下沉的影响直埋补偿器用途：直埋补偿器（又称直埋偿器）主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。直埋补偿器型号：本厂生产DN32-DN1600，压力级别0.25Mpa-2.5Mpa产品轴向补偿量：30mm-500mm一、结构简图二、型号示例举例：1.6TZM200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋补偿器。三、结构特点直埋补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。四、使用说明：直埋补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。直埋补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。五、安装使用注意事项直埋补偿器要求在两固定支座之间只装一个波纹补偿器，其补偿器对支座作用力的计算与单式波纹补偿器对支座作用力的计算相同，由于直埋内压波纹补偿器在管道上实现自由补偿和安装简单等特点，因而深受工程设计及安装使用者的欢迎。六、直埋补偿器（直埋偿器）1、结构型式及特点注：有些产品不带拉杆直埋偿器具备外压式补偿器及自由补偿直埋式补偿器的双重有点，在热网管道施工中得以广泛的应用。2、直埋偿器（不锈钢波纹补偿器）选用于安装与自由补偿直埋式波纹管补偿器相同，有关外压式波纹管补偿器参数可参考样本中的轴向外压式不锈钢波纹补偿器有所有数据。一、波纹管补偿器设计时有关技术条件说明1、设计依据：我公司生产的金属波纹补偿器的设计方法依据GB/T12777新版《金属波纹管膨胀节通用技术条件》，参照EJMA《美国膨胀节制造商协会标准》、GB150-89《钢制压力容器》以及HGJ526-90《多层U型波纹膨胀节系列》。2、补偿量、刚度的温度修正样本所列各参数是在20℃情况下计算得出的，若补偿器实际使用温度与20℃不同，可按表一、表二提供的系数，对补偿量X。、Y。、θ。及刚度K实施修正，以便确定补偿器的实际补偿量和刚度。3、所列产品的挠性元件－金属波纹管，其制造材料为奥氏体型不锈钢（0Cr19Ni9，1Cr18Ni9Ti），当接管与法兰材料为炭钢时，产品工作温度范围为－20℃～400℃；当接管与法兰为不锈钢时，产品工作温度范围为－250℃～600℃；加衬耐温层后，产品可承受介质800℃～1200℃以上的高温，我们也可根据用户的需要采用其他金属和纤维材料制造专用补偿器。温度对补偿量的修正系数f１表一温度℃－200－150－100－502050100150200300350400F１0.9320.9420.9560.97911.0011.0021.0031.0041.0251.0471.072温度...
