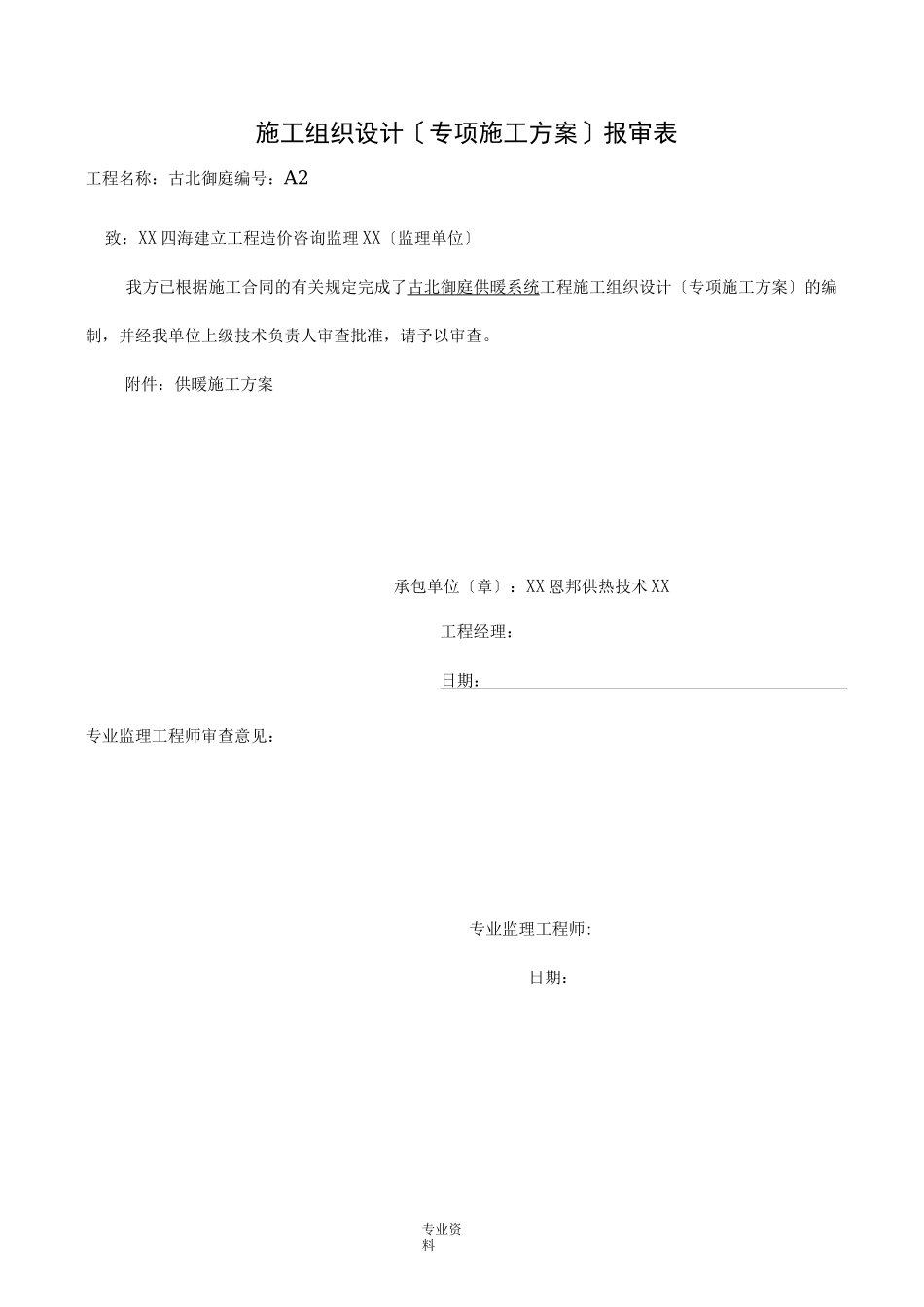

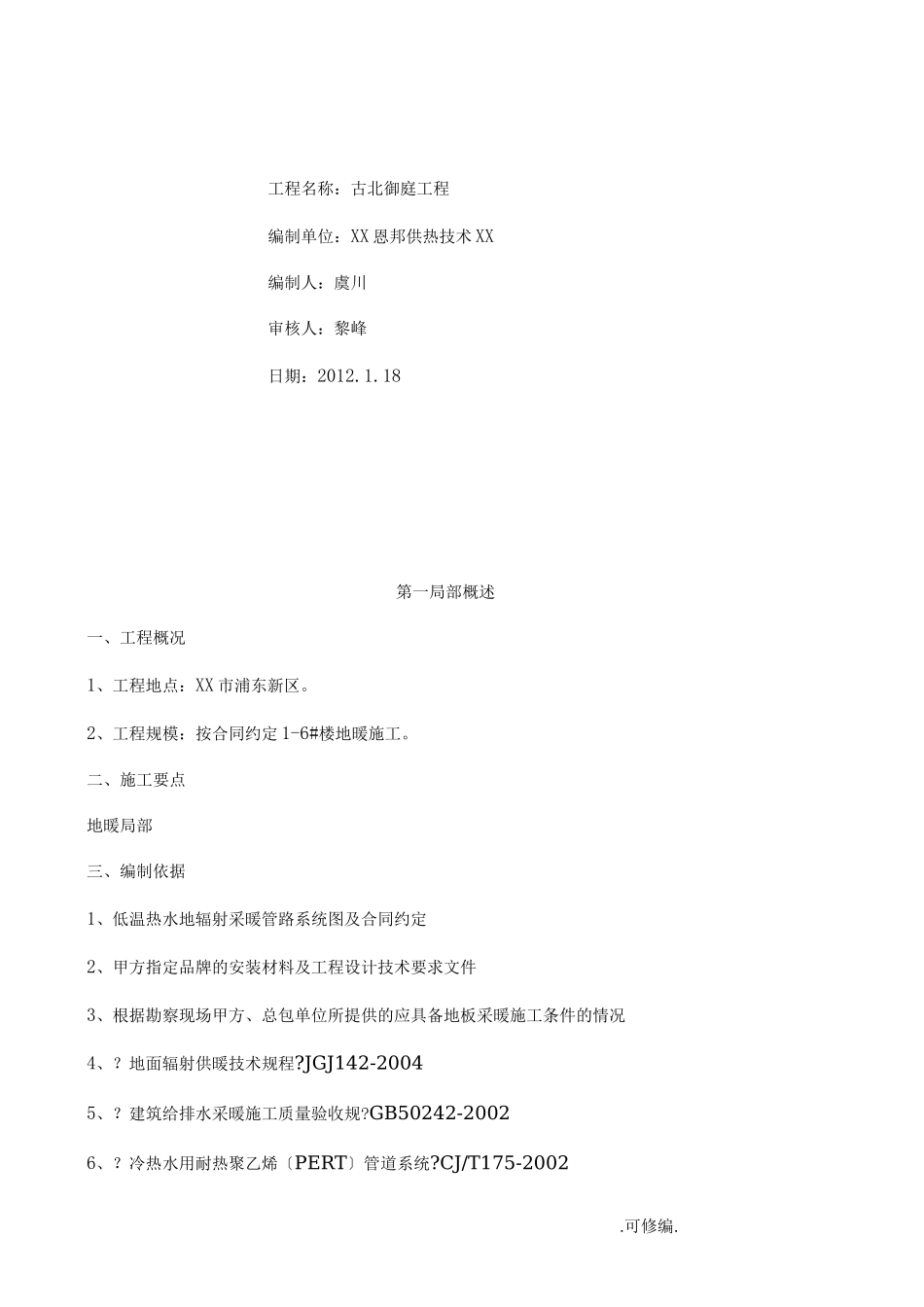

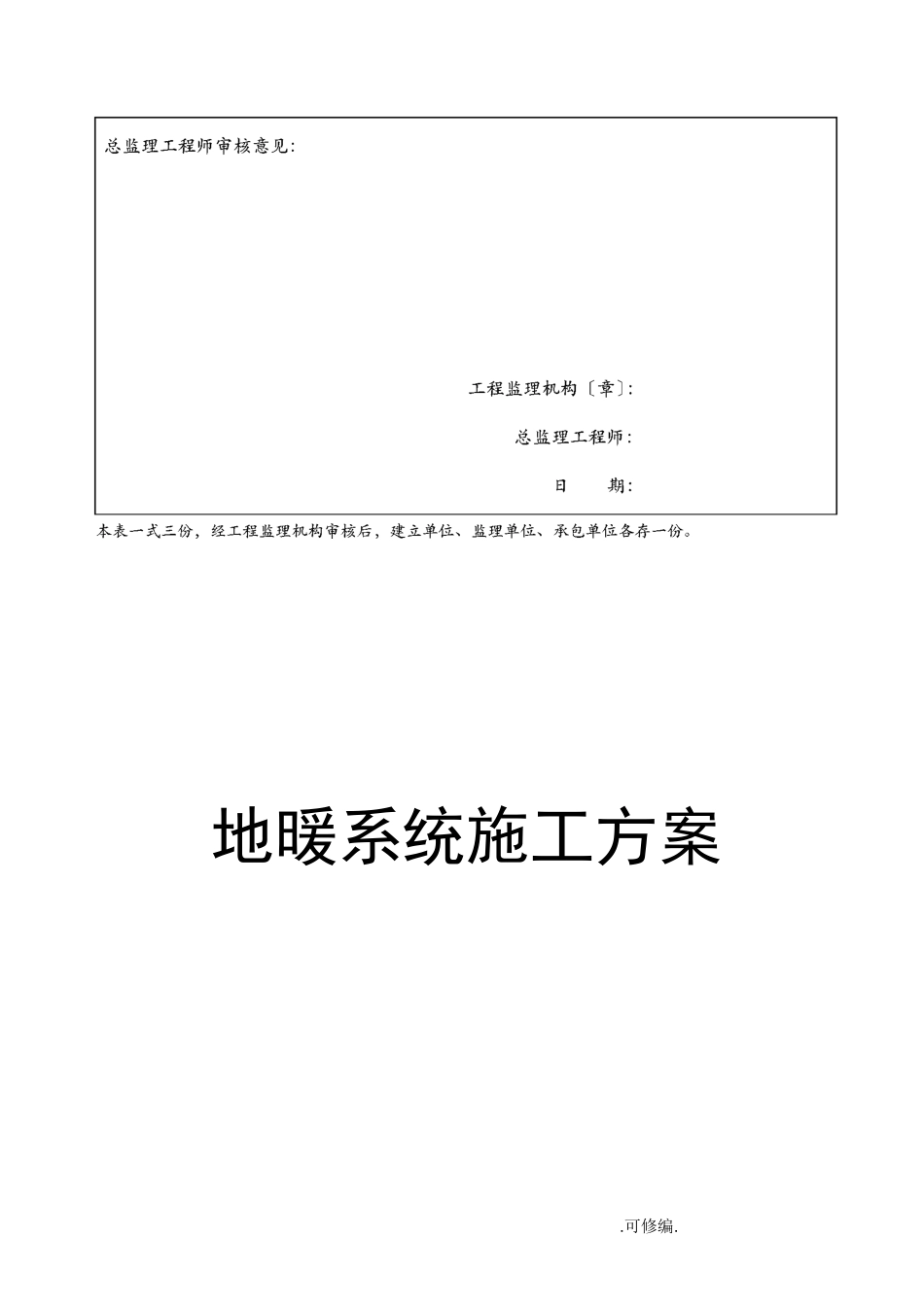

专业资料施工组织设计〔专项施工方案〕报审表工程名称：古北御庭编号：A2致：XX四海建立工程造价咨询监理XX〔监理单位〕我方已根据施工合同的有关规定完成了古北御庭供暖系统工程施工组织设计〔专项施工方案〕的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：供暖施工方案承包单位〔章〕：XX恩邦供热技术XX工程经理：日期：专业监理工程师审查意见：专业监理工程师:日期：.可修编.地暖系统施工方案.可修编.工程名称：古北御庭工程编制单位：XX恩邦供热技术XX编制人：虞川审核人：黎峰日期：2012.1.18第一局部概述一、工程概况1、工程地点：XX市浦东新区。2、工程规模：按合同约定1-6#楼地暖施工。二、施工要点地暖局部三、编制依据1、低温热水地辐射采暖管路系统图及合同约定2、甲方指定品牌的安装材料及工程设计技术要求文件3、根据勘察现场甲方、总包单位所提供的应具备地板采暖施工条件的情况4、？地面辐射供暖技术规程?JGJ142-20045、？建筑给排水采暖施工质量验收规?GB50242-20026、？冷热水用耐热聚乙烯〔PERT〕管道系统?CJ/T175-2002.可修编.7、？绝热用模塑聚苯乙烯泡沫塑料?GB/T10801.1—20028、？民用建筑热工设计规?GB5017-939、？采暖通风空气调节设计规?GBJ1987四、工程工程机构组成序号拟在本工程中承当的工作XX职务/职称年龄专业联系方法1现场负责人虞川工程管理42暖通2现场总协调俊松销售总监36工商管理3技术负责人建龙工程师32暖通4工程总负责黎峰工程总监42电机与电气五、施工部署方案1、勘察现场。工程负责人和分项施工负责人需明确现场施工情况，对图纸偏差、施工平安、工时质量、工期进度、现场穿插作业、高温高空作业等施工情况详细了解，并提出施工可行性方案。工程负责人应严格执行工作及安排组织施工。2、图纸会审。组织甲方、建立总包方、设计方、监理方、施工方进展全面现场图纸会审定位，交底放线确定前方可进展施工。六、工程文件的填写1、现场文件。每套房型需明确该户型地面盘管安装尺寸及走向，卫生间厨房防水处节点剖面详图、锅炉安装图，注明施工单位、设计人员。另附施工说明书，文字说明施工技术细节、设施安装方法、打压调试标准和方法。2、监理确认单。对施工完毕需监理签字局部编制工程验收单，注明施工部位、材料设施数量品牌规格、验收标准、增项明细等。3、材料单。对供货商所运到工地的材料设备进展签收留存填表，对施工完毕工程量进展统计，余量记录。.可修编.工程负责人进展汇总上报。4、工程负责人施工日记。施工日记反映整个工程施工的运作过程，在工程管理中起到备忘、核对、检查的作用。现场施工负责人也应该记录施工日记，容要全面详细，如：日期、天气、施工工程、人员、工时、进度、机具、施工交接、施工变动、工时记录、改善意见、等有关工程事项。第二局部设计说明施工方案一、古北御庭地暖设计地暖局部进展施工如下。①铺低温热水加热管湿法地暖，各相对独立的采暖区域都装有1只室温度控制器，详见?地暖管布置平面图?。②各户型采用采暖热水壁挂炉锅炉〔德国菲斯曼品牌〕③每套装分/集水器。分/集水器总成中有分水器、集水器、热电阀、自动排气阀、排水阀等。分/集水器总成与主供/回水管的连接处装有活接头球阀。④采暖系统的主要设备（壁挂炉、分/集水器等）、控制装置（室温度控制器）及控制线、主供/回水管等的安装分布详?采暖系统平面图?。⑤房间超过6米部位此处预留挤塑板条，水泥施工时留做蓄热层伸缩缝。⑥所用材料设施、具体施工安装走向、施工安装尺寸完全按图纸和材料单施工。⑦所有需做先防水区域或部位，开槽打洞部位，水、电、燃气源预留部位由甲方施工完毕我方认可前方可施工。删肪槻^葺（巧林（功榊丽蝕饌呷曲械膜駆附）I8M型.可修编.於址诳轴呷自二建赵〔甲妁WU呷妁収朋甲肋mu附强蘇I叨御3亠赠谁鯉«■—£1•安装地暖区域的找平层外表须平整（平整度＜3mm）且无明装的其它管线。其它管线暗埋在毛坯地面中或者做在找平层。2•混凝土浇灌单位在施工时，先铺周边后铺中部；小车不能直接在加热管上面碾压，应当垫上跳板；为了防止划加热管，应当用木锹和木刮板施工，制止用金属工具施工。3•应...
