电气接地图解VIP专享VIP免费

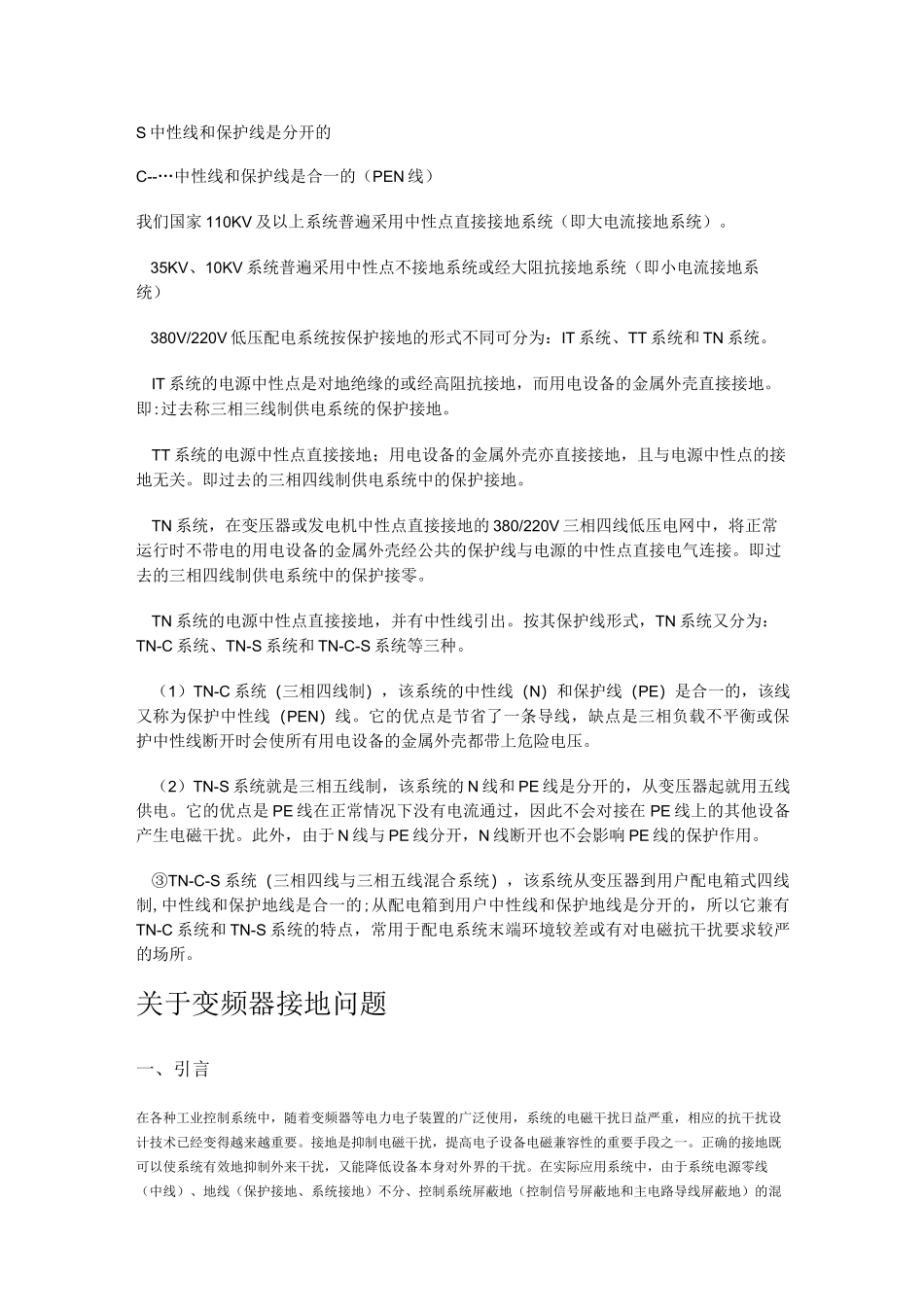

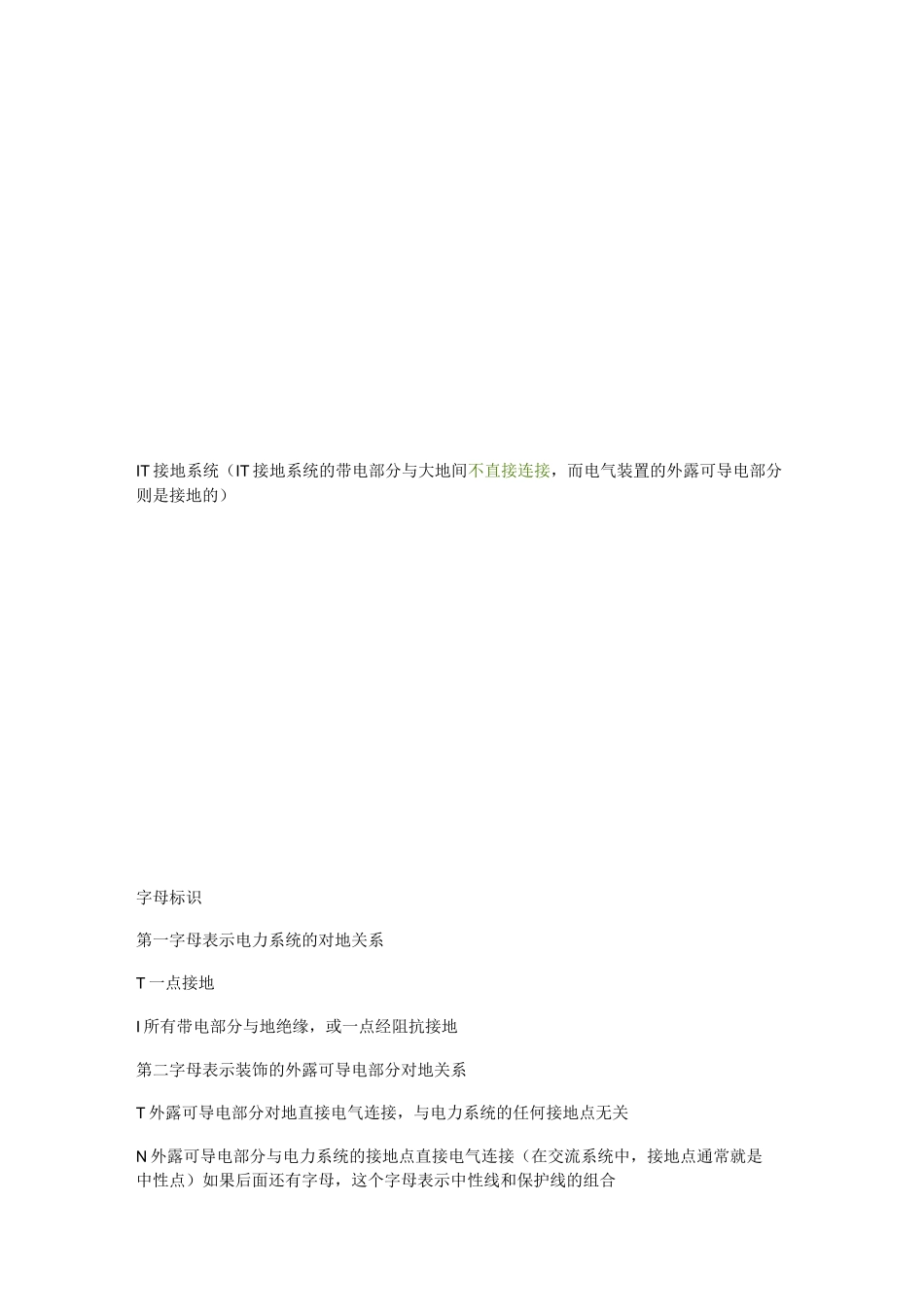

TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T一点接地I所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S中性线和保护线是分开的C--…中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统）380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。即:过去称三相三线制供电系统的保护接地。TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。即过去的三相四线制供电系统中的保护接地。TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。即过去的三相四线制供电系统中的保护接零。TN系统的电源中性点直接接地，并有中性线引出。按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。（1）TN-C系统（三相四线制），该系统的中性线（N）和保护线（PE）是合一的，该线又称为保护中性线（PEN）线。它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。③TN-C-S系统（三相四线与三相五线混合系统），该系统从变压器到用户配电箱式四线制,中性线和保护地线是合一的;从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。关于变频器接地问题一、引言在各种工业控制系统中，随着变频器等电力电子装置的广泛使用，系统的电磁干扰日益严重，相应的抗干扰设计技术已经变得越来越重要。接地是抑制电磁干扰，提高电子设备电磁兼容性的重要手段之一。正确的接地既可以使系统有效地抑制外来干扰，又能降低设备本身对外界的干扰。在实际应用系统中，由于系统电源零线（中线）、地线（保护接地、系统接地）不分、控制系统屏蔽地（控制信号屏蔽地和主电路导线屏蔽地）的混乱连接，大大降低了系统的稳定性和可靠性。、遵循的主要国家标准:、遵循的主要国家标准:线，称为零线。•保护接零（保护接地）protectiveground中性点直接接地的低压电力网中，电气设备外壳与保护零线连接称为保护接零。•集中接地装置concentratedgroundingconnection为加强对雷电流的散流作用、降低对地电位而敷设的附加接地装置，如在避雷针附近装设的垂直接地体。•接地装置large-scalegroundingconnectionllOKV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效平面面积在5000m2以上的接地装置。•安全接地safegrounding电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。•接地网groundinggrid由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。四、电网主回路接地：三相电力系统中，电源侧（发电机或变压器）中性点的运行方式主要有...
