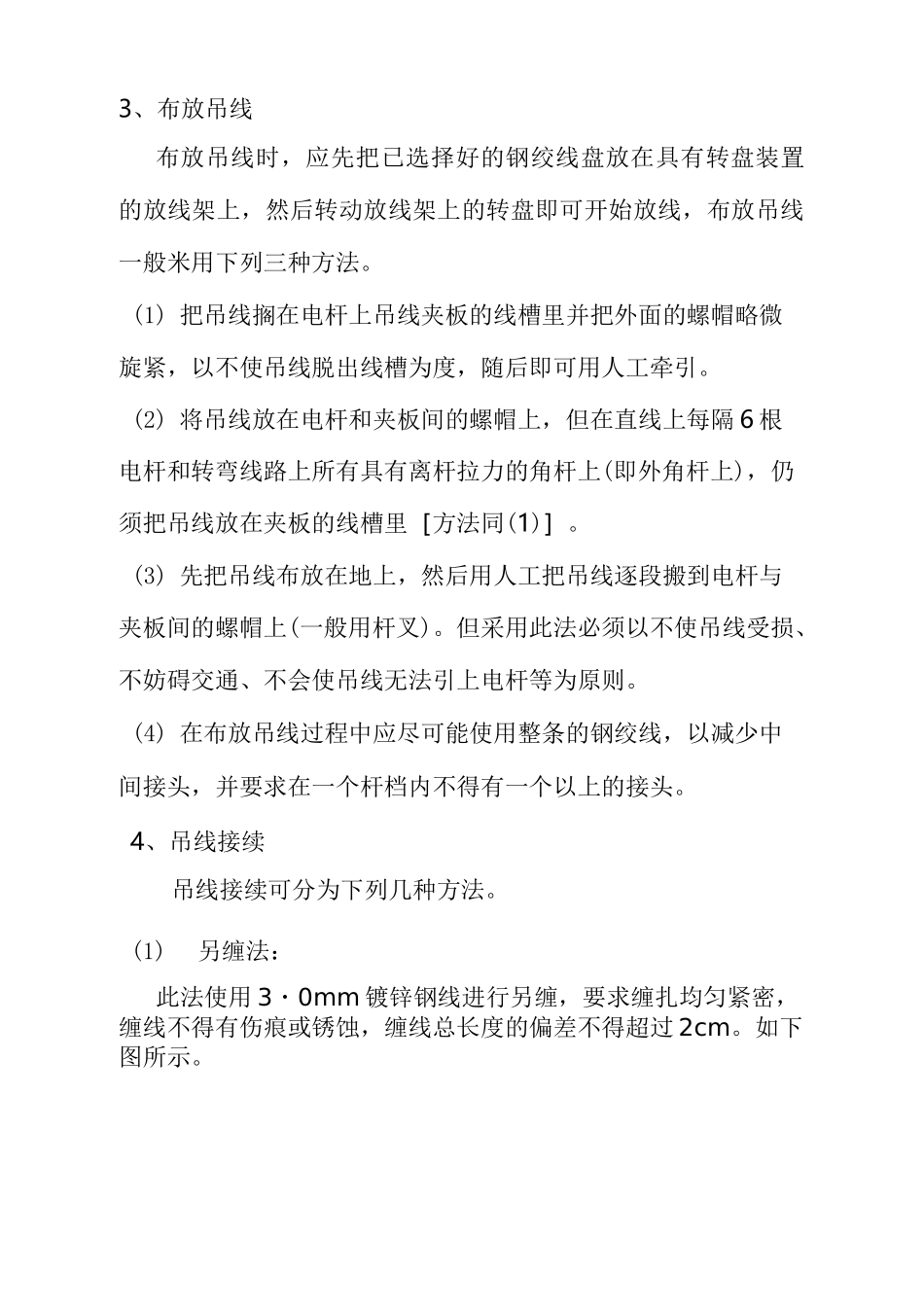

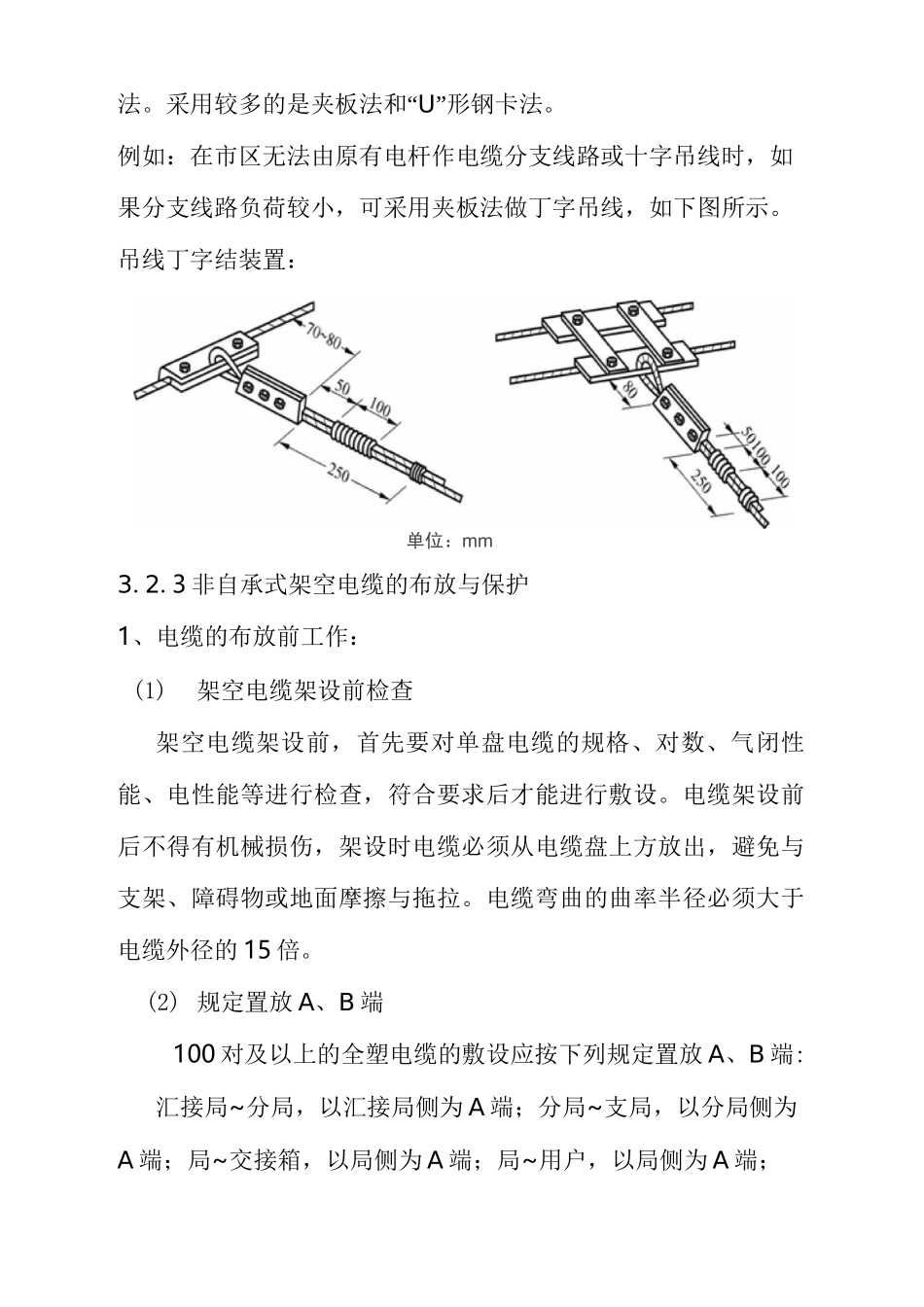

3、布放吊线布放吊线时，应先把已选择好的钢绞线盘放在具有转盘装置的放线架上，然后转动放线架上的转盘即可开始放线，布放吊线一般米用下列三种方法。(1)把吊线搁在电杆上吊线夹板的线槽里并把外面的螺帽略微旋紧，以不使吊线脱出线槽为度，随后即可用人工牵引。(2)将吊线放在电杆和夹板间的螺帽上，但在直线上每隔6根电杆和转弯线路上所有具有离杆拉力的角杆上(即外角杆上)，仍须把吊线放在夹板的线槽里［方法同(1)］。(3)先把吊线布放在地上，然后用人工把吊线逐段搬到电杆与夹板间的螺帽上(一般用杆叉)。但采用此法必须以不使吊线受损、不妨碍交通、不会使吊线无法引上电杆等为原则。(4)在布放吊线过程中应尽可能使用整条的钢绞线，以减少中间接头，并要求在一个杆档内不得有一个以上的接头。4、吊线接续吊线接续可分为下列几种方法。(1)另缠法：此法使用3・0mm镀锌钢线进行另缠，要求缠扎均匀紧密，缠线不得有伤痕或锈蚀，缠线总长度的偏差不得超过2cm。如下图所示。1-6钢线5霸衬环法。采用较多的是夹板法和“U”形钢卡法。例如：在市区无法由原有电杆作电缆分支线路或十字吊线时，如果分支线路负荷较小，可采用夹板法做丁字吊线，如下图所示。吊线丁字结装置：单位：mm3.2.3非自承式架空电缆的布放与保护1、电缆的布放前工作：(1)架空电缆架设前检查架空电缆架设前，首先要对单盘电缆的规格、对数、气闭性能、电性能等进行检查，符合要求后才能进行敷设。电缆架设前后不得有机械损伤，架设时电缆必须从电缆盘上方放出，避免与支架、障碍物或地面摩擦与拖拉。电缆弯曲的曲率半径必须大于电缆外径的15倍。(2)规定置放A、B端100对及以上的全塑电缆的敷设应按下列规定置放A、B端:汇接局~分局，以汇接局侧为A端；分局~支局，以分局侧为A端；局~交接箱，以局侧为A端；局~用户，以局侧为A端；交接箱~用户，以交接箱侧为A端。汇接局、分(支)局、交接箱之间布放电缆时，端别要力求做到局内统一。可以以一个交换区域的中心侧为A端，也可以以局号大小来划分，或以区域交换的汇接局、分(支)局、交接箱侧为A端。2、架空电缆方法：架设吊挂式全塑电缆线路有预挂挂钩法、动滑轮边放边挂法、定滑轮牵引法和汽车牵引动滑轮托挂法。(1)预挂挂钩法此法适用于架设距离200m左右并有障碍物的地方，如下图所示。(2)动滑轮边放边挂法此法适用于杆下无障碍物，虽不能通行汽车，但可以把电缆放在地面上，且架设的电缆距离又较短的情况。如图下所示。(3)定滑轮牵引法此法适用于杆下有障碍物不能通行汽车的情况下。(4)汽车牵引动滑轮托挂法此法适用于杆下无障碍物而又能通行汽车，架设距离较大，电缆对数较大的情况。3、电缆挂钩、吊扎①挂电缆挂钩时，要求距离均匀整齐，挂钩的间隔距离为50cm,电杆两旁的挂钩应距吊线夹板中心各25cm，挂钩必须卡紧在吊线上，托板不得脱落。②吊挂式架空电缆在吊线接头处，不用挂钩承托，改用单股皮线吊扎或挂带承托。吊挂式全塑架空电缆架设时，每隔5〜8档在电杆处留余弯一处。如图下所示。6336圈回3l单位；iil皮线吊铅皮卡子宽约2
