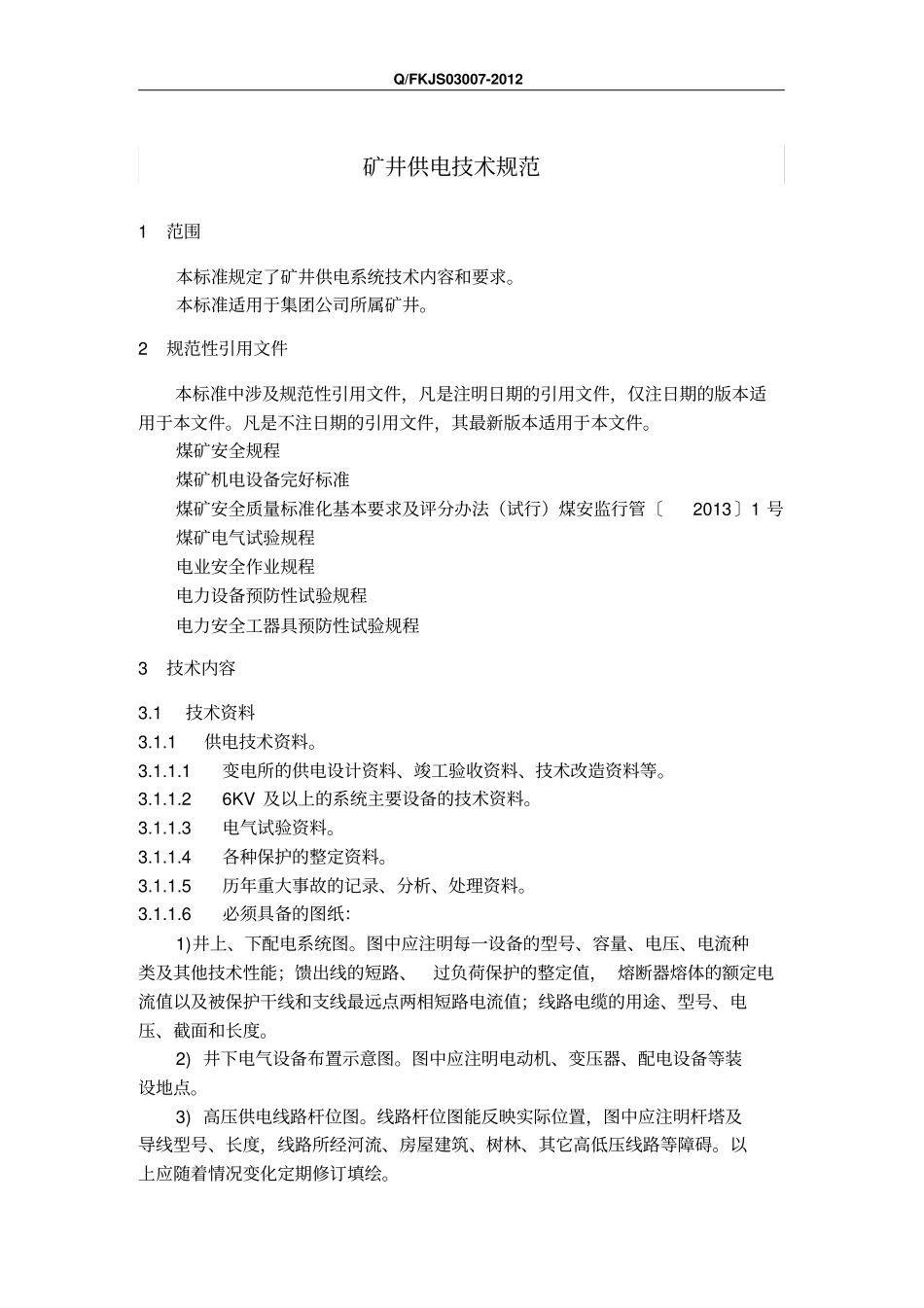

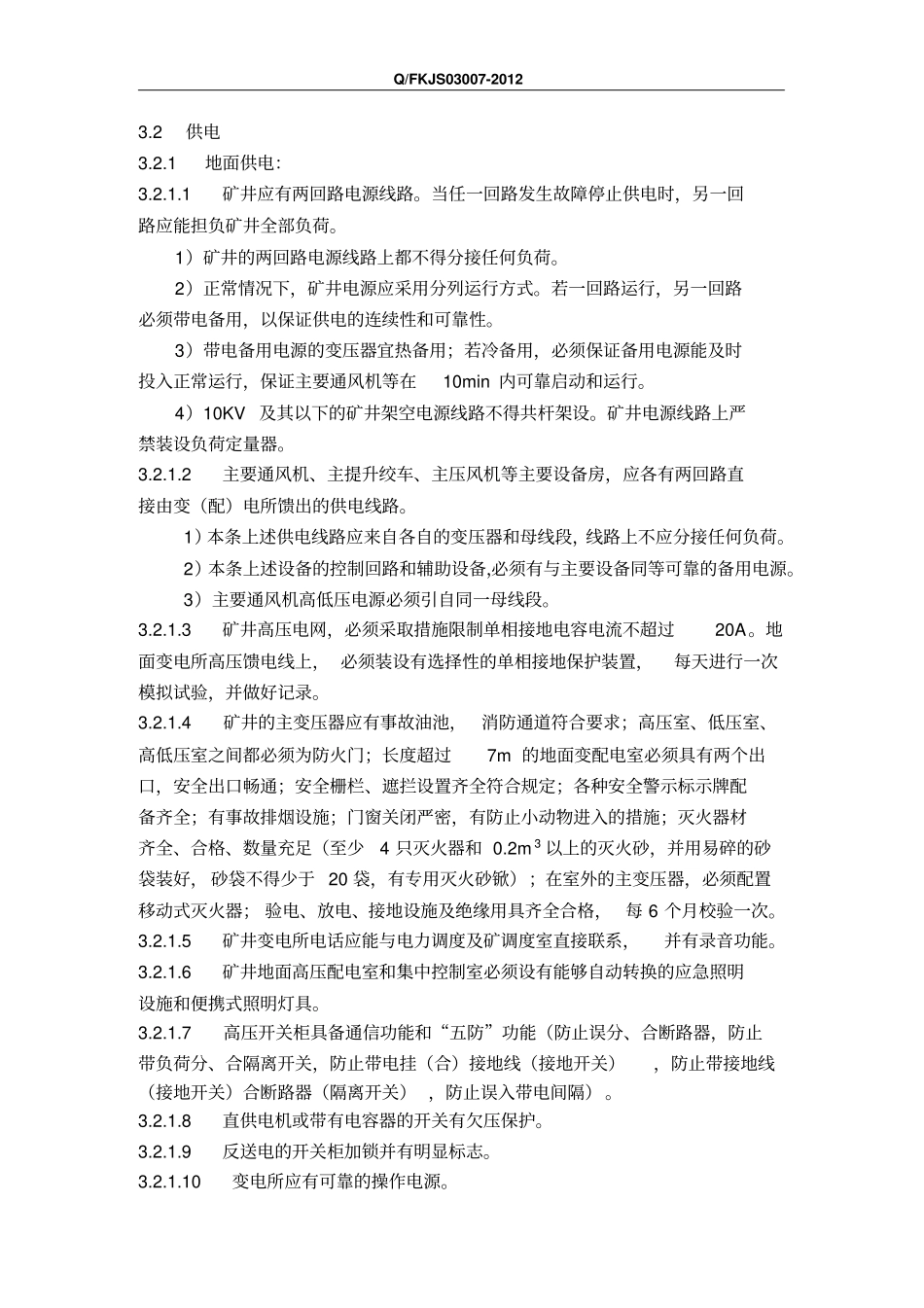

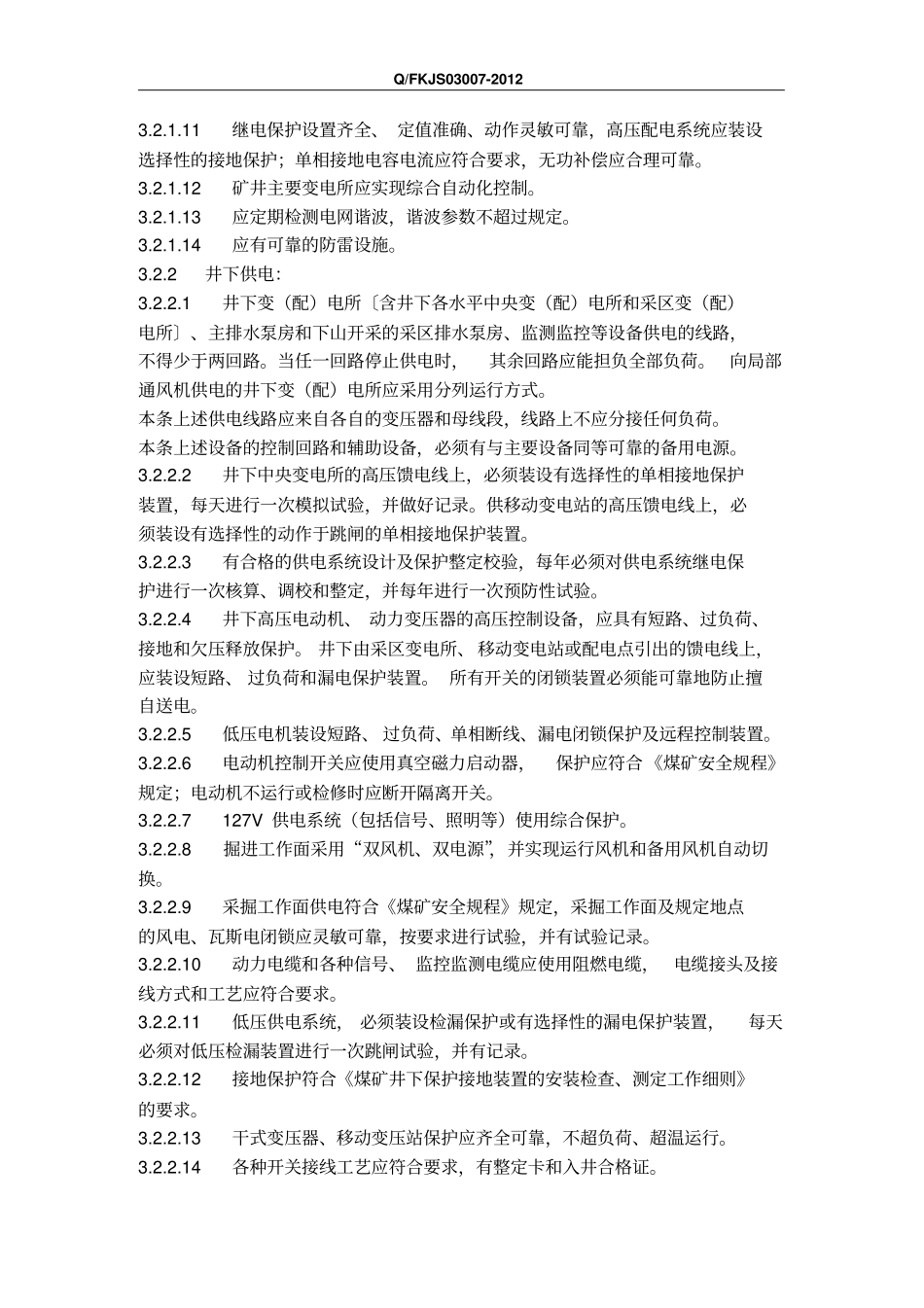

Q/FKJS03007-2012矿井供电技术规范1范围本标准规定了矿井供电系统技术内容和要求。本标准适用于集团公司所属矿井。2规范性引用文件本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。煤矿安全规程煤矿机电设备完好标准煤矿安全质量标准化基本要求及评分办法（试行）煤安监行管〔2013〕1号煤矿电气试验规程电业安全作业规程电力设备预防性试验规程电力安全工器具预防性试验规程3技术内容3.1技术资料3.1.1供电技术资料。3.1.1.1变电所的供电设计资料、竣工验收资料、技术改造资料等。3.1.1.26KV及以上的系统主要设备的技术资料。3.1.1.3电气试验资料。3.1.1.4各种保护的整定资料。3.1.1.5历年重大事故的记录、分析、处理资料。3.1.1.6必须具备的图纸：1)井上、下配电系统图。图中应注明每一设备的型号、容量、电压、电流种类及其他技术性能；馈出线的短路、过负荷保护的整定值，熔断器熔体的额定电流值以及被保护干线和支线最远点两相短路电流值；线路电缆的用途、型号、电压、截面和长度。2)井下电气设备布置示意图。图中应注明电动机、变压器、配电设备等装设地点。3)高压供电线路杆位图。线路杆位图能反映实际位置，图中应注明杆塔及导线型号、长度，线路所经河流、房屋建筑、树林、其它高低压线路等障碍。以上应随着情况变化定期修订填绘。Q/FKJS03007-20123.2供电3.2.1地面供电：3.2.1.1矿井应有两回路电源线路。当任一回路发生故障停止供电时，另一回路应能担负矿井全部负荷。1）矿井的两回路电源线路上都不得分接任何负荷。2）正常情况下，矿井电源应采用分列运行方式。若一回路运行，另一回路必须带电备用，以保证供电的连续性和可靠性。3）带电备用电源的变压器宜热备用；若冷备用，必须保证备用电源能及时投入正常运行，保证主要通风机等在10min内可靠启动和运行。4）10KV及其以下的矿井架空电源线路不得共杆架设。矿井电源线路上严禁装设负荷定量器。3.2.1.2主要通风机、主提升绞车、主压风机等主要设备房，应各有两回路直接由变（配）电所馈出的供电线路。1）本条上述供电线路应来自各自的变压器和母线段，线路上不应分接任何负荷。2）本条上述设备的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。3）主要通风机高低压电源必须引自同一母线段。3.2.1.3矿井高压电网，必须采取措施限制单相接地电容电流不超过20A。地面变电所高压馈电线上，必须装设有选择性的单相接地保护装置，每天进行一次模拟试验，并做好记录。3.2.1.4矿井的主变压器应有事故油池，消防通道符合要求；高压室、低压室、高低压室之间都必须为防火门；长度超过7m的地面变配电室必须具有两个出口，安全出口畅通；安全栅栏、遮拦设置齐全符合规定；各种安全警示标示牌配备齐全；有事故排烟设施；门窗关闭严密，有防止小动物进入的措施；灭火器材齐全、合格、数量充足（至少4只灭火器和0.2m3以上的灭火砂，并用易碎的砂袋装好，砂袋不得少于20袋，有专用灭火砂锨）；在室外的主变压器，必须配置移动式灭火器；验电、放电、接地设施及绝缘用具齐全合格，每6个月校验一次。3.2.1.5矿井变电所电话应能与电力调度及矿调度室直接联系，并有录音功能。3.2.1.6矿井地面高压配电室和集中控制室必须设有能够自动转换的应急照明设施和便携式照明灯具。3.2.1.7高压开关柜具备通信功能和“五防”功能（防止误分、合断路器，防止带负荷分、合隔离开关，防止带电挂（合）接地线（接地开关），防止带接地线（接地开关）合断路器（隔离开关），防止误入带电间隔）。3.2.1.8直供电机或带有电容器的开关有欠压保护。3.2.1.9反送电的开关柜加锁并有明显标志。3.2.1.10变电所应有可靠的操作电源。Q/FKJS03007-20123.2.1.11继电保护设置齐全、定值准确、动作灵敏可靠，高压配电系统应装设选择性的接地保护；单相接地电容电流应符合要求，无功补偿应合理可靠。3.2.1.12矿井主要变电所应实现综合自动化控制。3.2.1.13应定期检测电网谐波，谐波参数不超过规定。3.2.1.14应有可靠的防雷设施。3.2.2井下供电：3.2.2.1井下变（配）电所〔...
