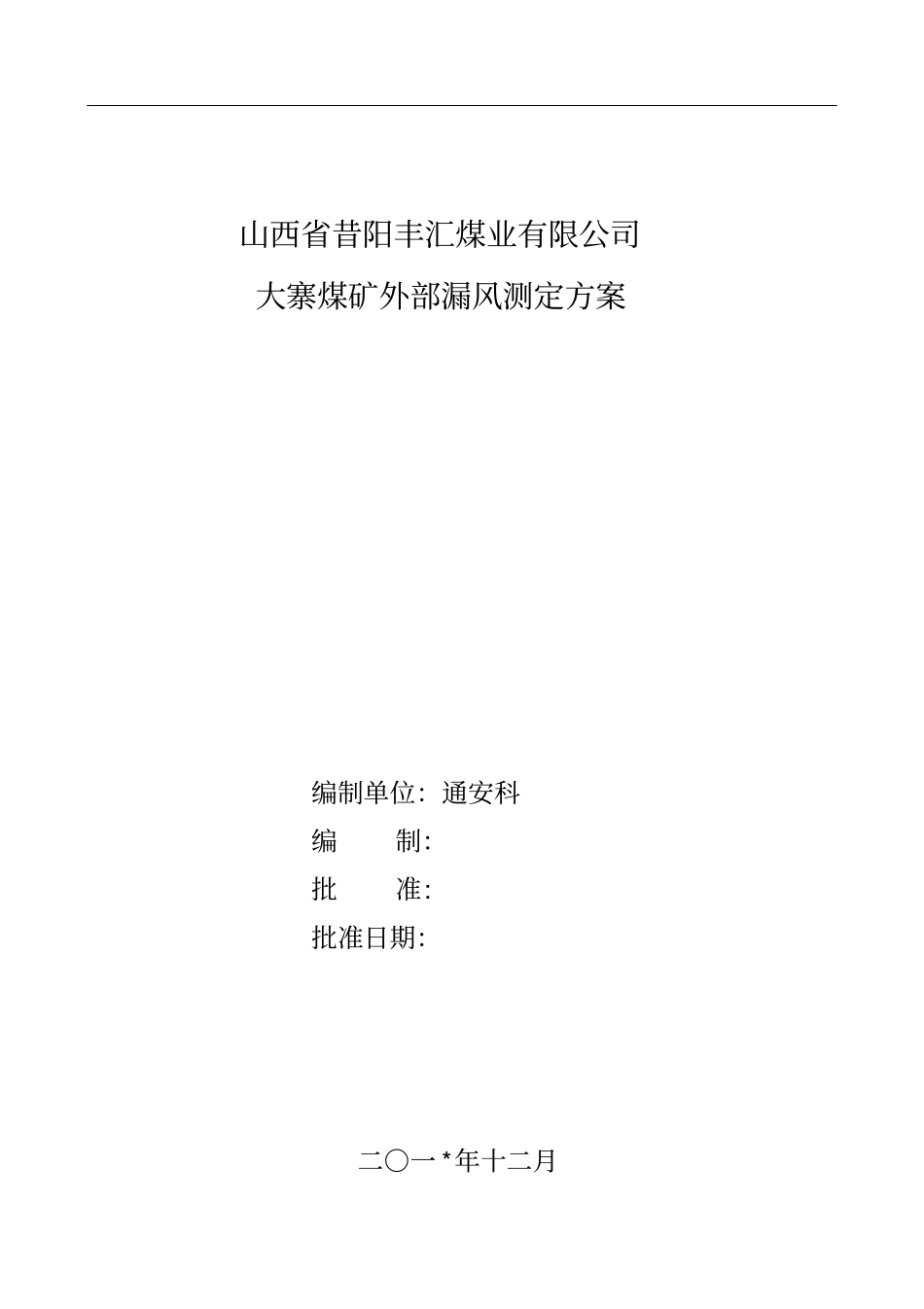

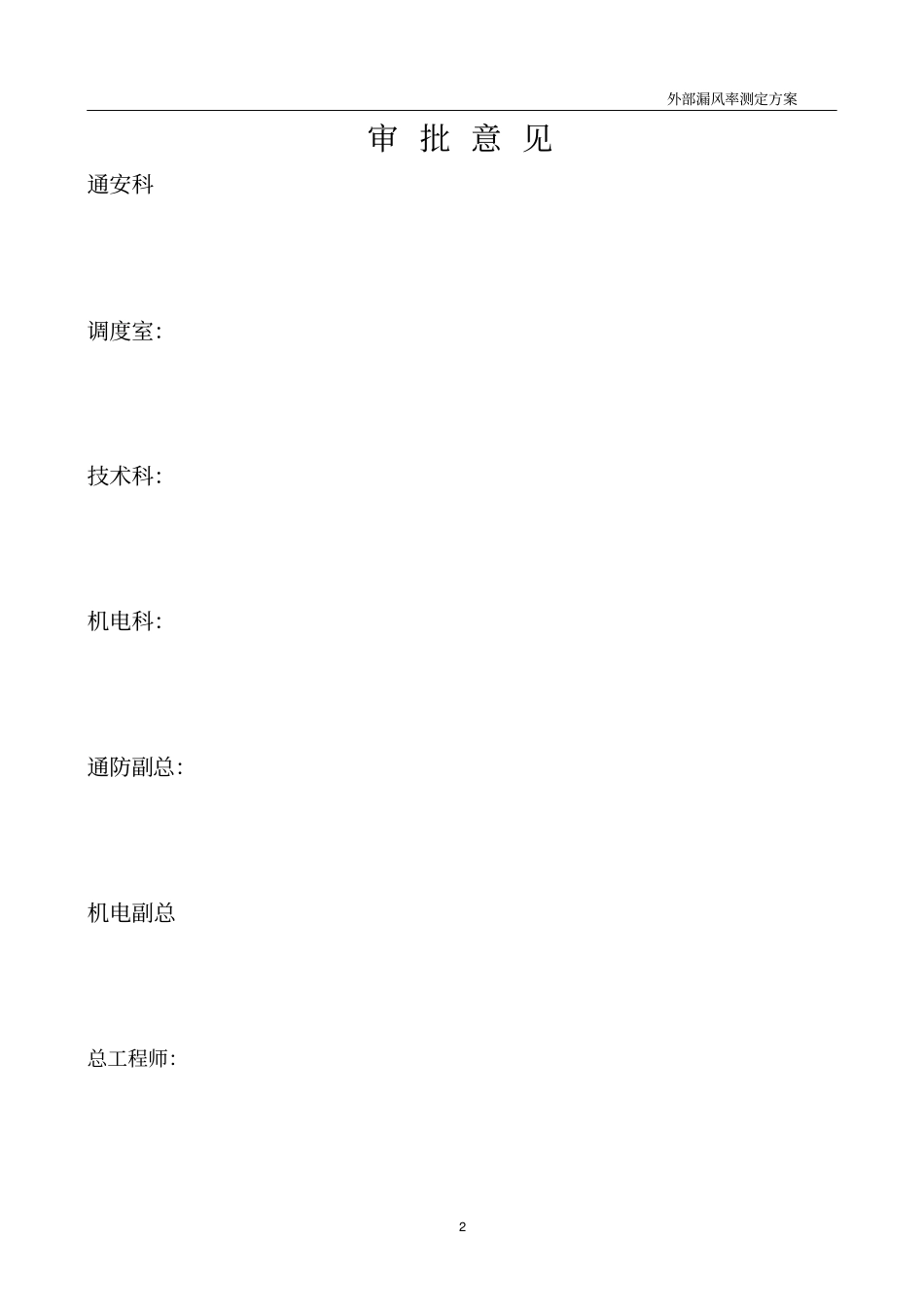

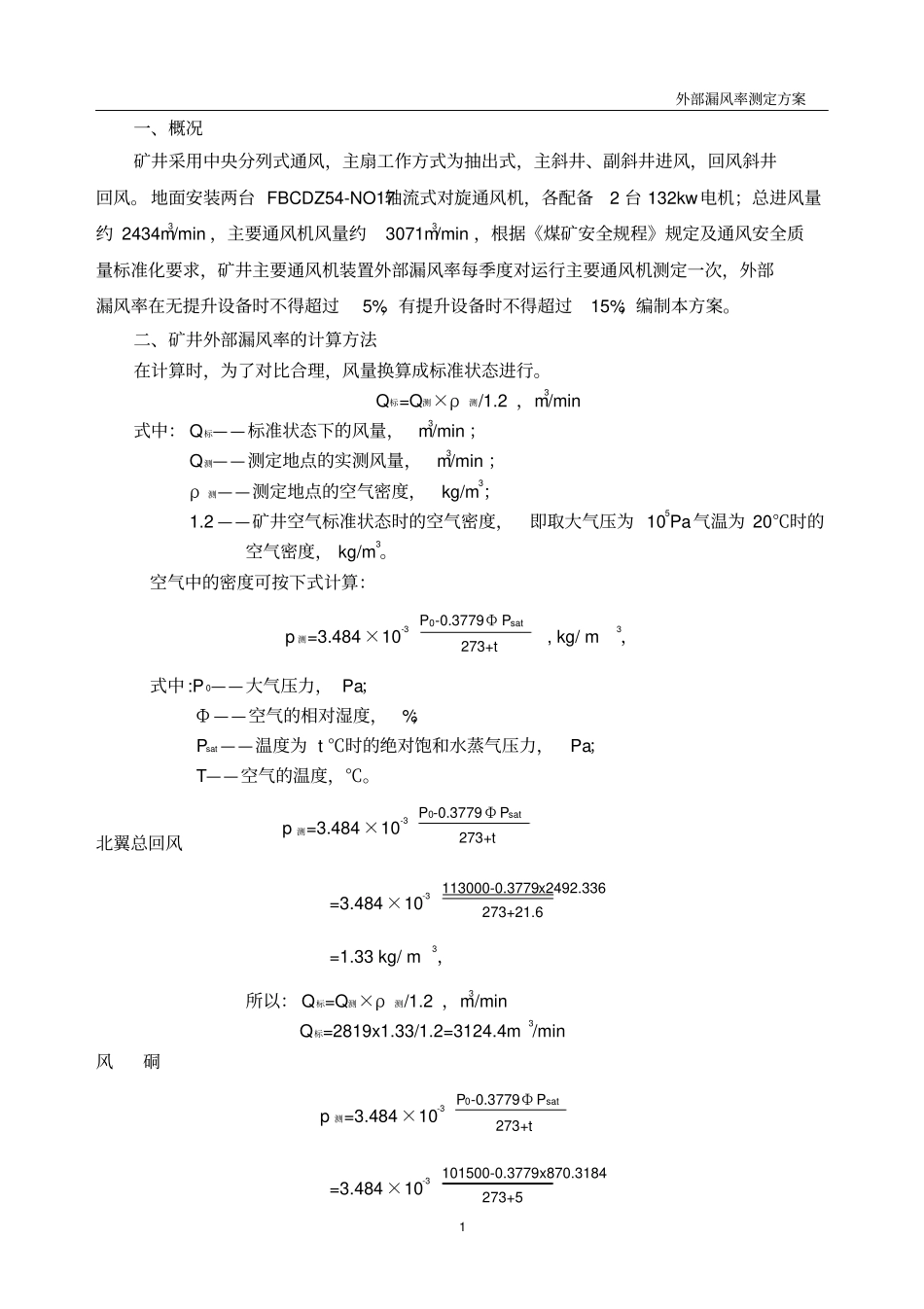

山西省昔阳丰汇煤业有限公司大寨煤矿外部漏风测定方案编制单位：通安科编制：批准:批准日期：二○一*年十二月外部漏风率测定方案2审批意见通安科调度室：技术科：机电科：通防副总：机电副总总工程师：外部漏风率测定方案1一、概况矿井采用中央分列式通风，主扇工作方式为抽出式，主斜井、副斜井进风，回风斜井回风。地面安装两台FBCDZ54-NO17轴流式对旋通风机，各配备2台132kw电机；总进风量约2434m3/min，主要通风机风量约3071m3/min，根据《煤矿安全规程》规定及通风安全质量标准化要求，矿井主要通风机装置外部漏风率每季度对运行主要通风机测定一次，外部漏风率在无提升设备时不得超过5%，有提升设备时不得超过15%；编制本方案。二、矿井外部漏风率的计算方法在计算时，为了对比合理，风量换算成标准状态进行。Q标=Q测×ρ测/1.2，m3/min式中：Q标——标准状态下的风量，m3/min；Q测——测定地点的实测风量，m3/min；ρ测——测定地点的空气密度，kg/m3；1.2——矿井空气标准状态时的空气密度，即取大气压为105Pa气温为20℃时的空气密度，kg/m3。空气中的密度可按下式计算：p测=3.484×10-3P0-0.3779ФPsat273+t,kg/m3，式中:P0——大气压力，Pa；Ф——空气的相对湿度，%；Psat——温度为t℃时的绝对饱和水蒸气压力，Pa；T——空气的温度，℃。北翼总回风p测=3.484×10-3P0-0.3779ФPsat273+t=3.484×10-3113000-0.3779x2492.336273+21.6=1.33kg/m3，所以：Q标=Q测×ρ测/1.2，m3/minQ标=2819x1.33/1.2=3124.4m3/min风硐p测=3.484×10-3P0-0.3779ФPsat273+t=3.484×10-3101500-0.3779x870.3184273+5外部漏风率测定方案2=1.27kg/m3，所以：Q标=Q测×ρ测/1.2，m3/minQ标=3071x1.27/1.2=3250.1m3/min1、矿井外部漏风量：是指直接由主要通风机装置及其风井附近地表漏失风量总和。Q外漏=Q通-Q井m3/min式中：Q外漏——矿井外部漏风量，m3/min；Q通——主要通风机实测风量换算成标准状态的风量，m3/min；Q井——风井的实测风量换算成标准状态的风量，m3/min。2、矿井外部漏风率：是指矿井外部漏风量与主要通风机风量之比。L=×100，%式中：L——矿井外部漏风率，%。三、测点布置及测定方法：结合本矿实际，布置2处测点，井上为实测点，井下为测算点。1、测定主要通风机风量：测风地点选在通风机的进风侧风硐内，采用高速风表测算出风速，量出测风地点断面积；同时测量压力、温度和相对湿度：Q通=V×S×ρ测/1.2，m3/min式中：V——测点的风速，m/min；S——测点的断面积，m2；ρ测——测点的密度，kg/m3。2、测定风井风量根据矿井通风系统的实际情况，测点选在北翼总回风、风硐3、测定方法：采用线路法1分钟移动全路程。注意：风表的点与点移动及线路移动速度均匀。同一断面连续测定3遍，每遍测值与平均值的误差不大于5%，否则，应补测或重新测定。取3遍误差内测值的平均值作为断面的平均风速。4、测定项目及使用仪器主要项目是：风量（断面及风速）、空气绝对压力、温度、湿度。使用仪器：机械低速风表1块、中速风表2块、高速风表1块，空盒气压计2台、湿度计2台、皮尺2台、秒表2块等。5、测定时间安排安排在每季度的第一个月下旬。6、注意事项Q通Q外漏外部漏风率测定方案36.1测定用的仪器仪表必须进行检验合格，对主要通风机装置等外漏部位进行检查，对各个测点情况巡检一遍。6.2测定时间选在上午9：30～16：00。6.3各种测算数据准确，并及时做好记录（附件二）。6.4进入风硐测风人员必须携带矿灯、安全帽、穿工作服并扎紧袖口、仪器仪表拴好留绳；人员不得靠近风机吸风口、回风井；发现两侧栅栏损坏时向组长汇报。测风时必须保证两人以上，相互联系，并通知主要通风机司机。由于风硐断面较大，为方便操作，加长风表操作手柄，风表能够均匀测到全断面，风量测量准确。6.5过风门必须坚持开一关一，并注意观察对侧是否有人员通过。7、测定组织分工为把外漏测定工作开展组织好，保证测定工作有条不紊的进行，成立测定领导小组：组长：焦年来成员：任双红、李向宁、张文杰、赵金科分井上下两个实测小组同时测定，井下由任双红负责；井上由焦年来负责。8、其它未尽事宜严格执行《煤矿...
