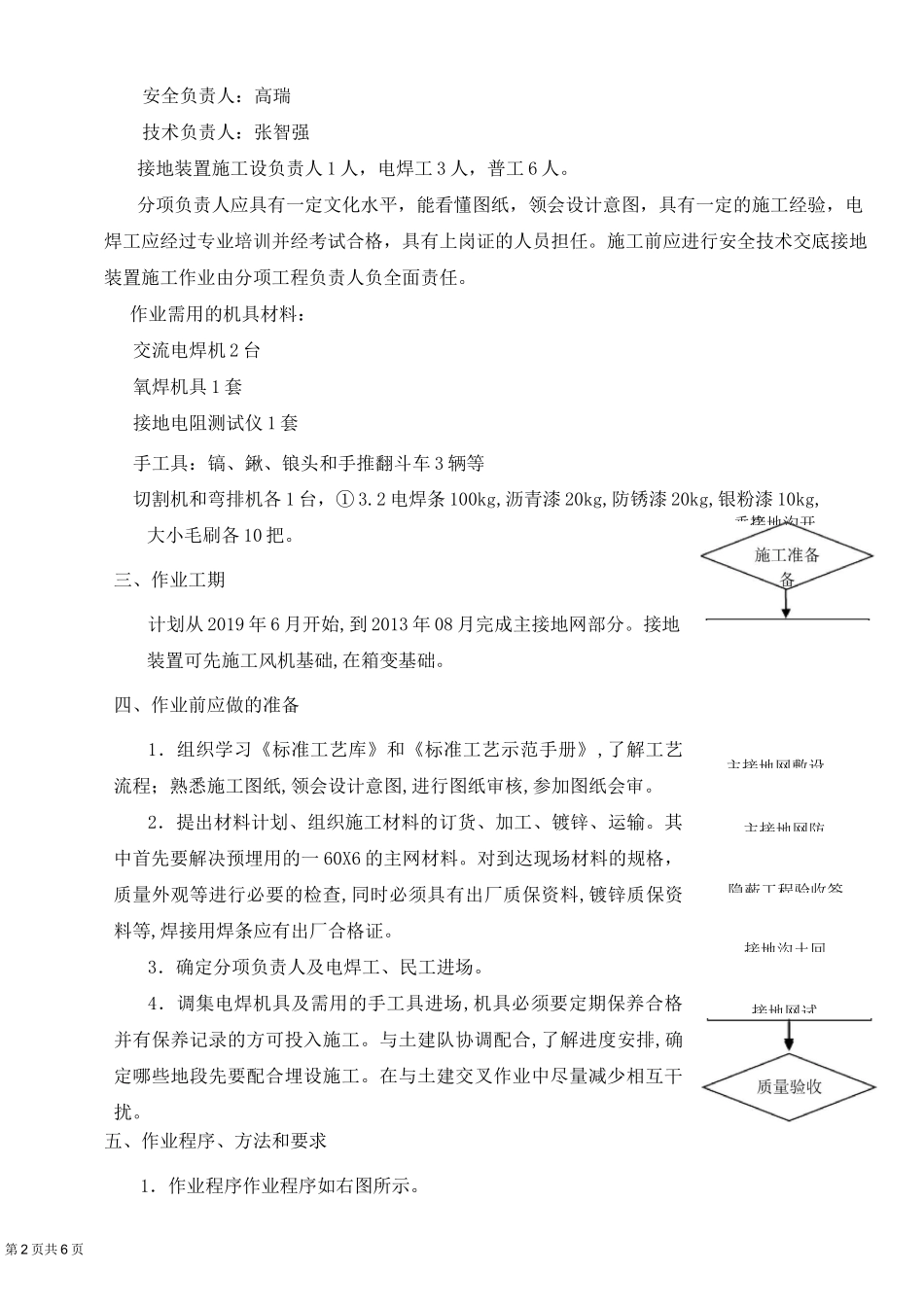

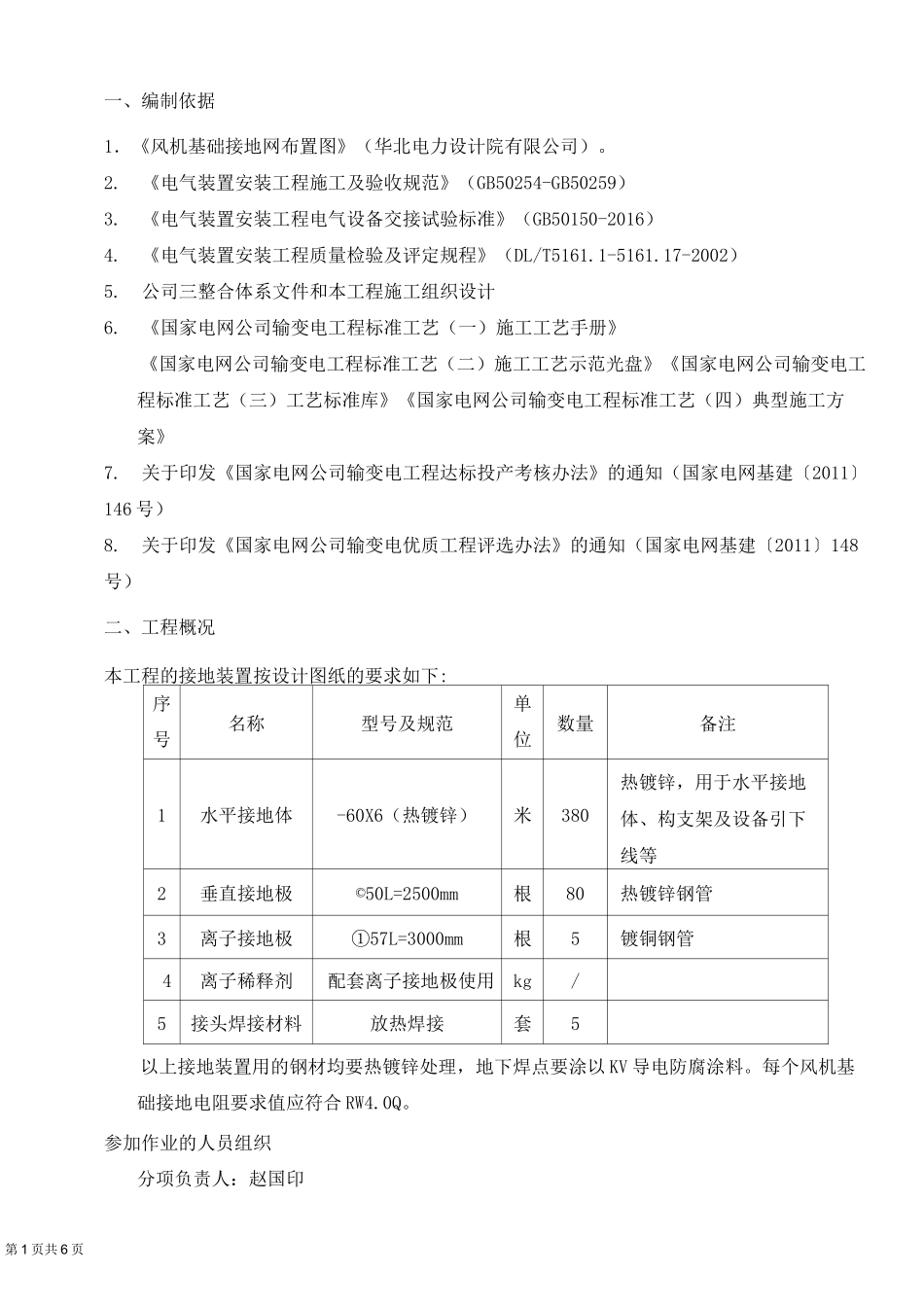

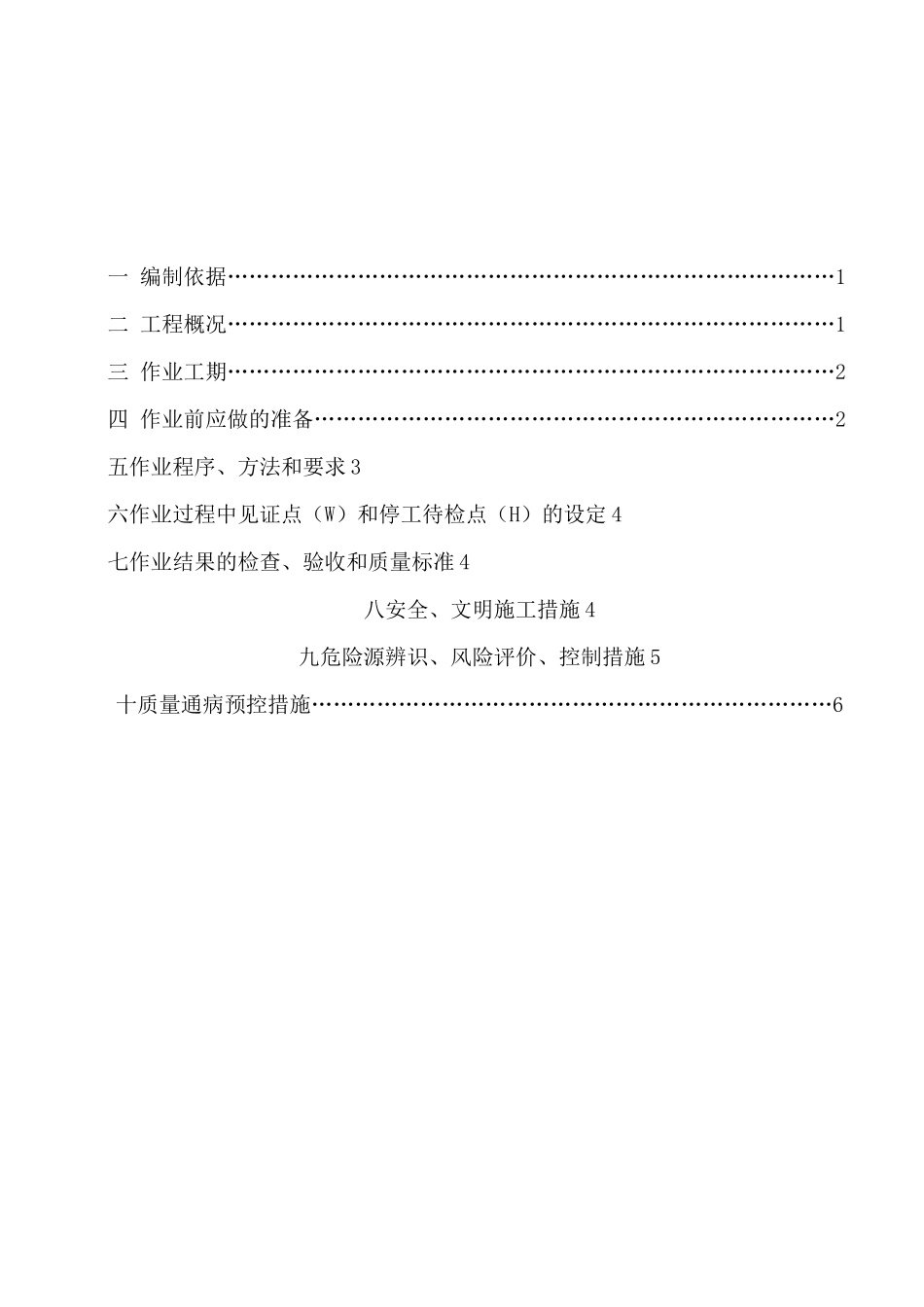

一编制依据…………………………………………………………………………1二工程概况…………………………………………………………………………1三作业工期…………………………………………………………………………2四作业前应做的准备………………………………………………………………2五作业程序、方法和要求3六作业过程中见证点（W）和停工待检点（H）的设定4七作业结果的检查、验收和质量标准4八安全、文明施工措施4九危险源辨识、风险评价、控制措施5十质量通病预控措施………………………………………………………………6第1页共6页一、编制依据1．《风机基础接地网布置图》（华北电力设计院有限公司）。2.《电气装置安装工程施工及验收规范》（GB50254-GB50259）3.《电气装置安装工程电气设备交接试验标准》（GB50150-2016）4.《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）5.公司三整合体系文件和本工程施工组织设计6.《国家电网公司输变电工程标准工艺（一）施工工艺手册》《国家电网公司输变电工程标准工艺（二）施工工艺示范光盘》《国家电网公司输变电工程标准工艺（三）工艺标准库》《国家电网公司输变电工程标准工艺（四）典型施工方案》7.关于印发《国家电网公司输变电工程达标投产考核办法》的通知（国家电网基建〔2011〕146号）8.关于印发《国家电网公司输变电优质工程评选办法》的通知（国家电网基建〔2011〕148号）二、工程概况本工程的接地装置按设计图纸的要求如下:序号名称型号及规范单位数量备注1水平接地体-60X6（热镀锌）米380热镀锌，用于水平接地体、构支架及设备引下线等2垂直接地极©50L=2500mm根80热镀锌钢管3离子接地极①57L=3000mm根5镀铜钢管4离子稀释剂配套离子接地极使用kg/5接头焊接材料放热焊接套5以上接地装置用的钢材均要热镀锌处理，地下焊点要涂以KV导电防腐涂料。每个风机基础接地电阻要求值应符合RW4.0Q。参加作业的人员组织分项负责人：赵国印第2页共6页大小毛刷各10把。三、作业工期计划从2019年6月开始,到2013年08月完成主接地网部分。接地装置可先施工风机基础,在箱变基础。四、作业前应做的准备1．组织学习《标准工艺库》和《标准工艺示范手册》,了解工艺流程；熟悉施工图纸,领会设计意图,进行图纸审核,参加图纸会审。2．提出材料计划、组织施工材料的订货、加工、镀锌、运输。其中首先要解决预埋用的一60X6的主网材料。对到达现场材料的规格，质量外观等进行必要的检查,同时必须具有出厂质保资料,镀锌质保资料等,焊接用焊条应有出厂合格证。3．确定分项负责人及电焊工、民工进场。4．调集电焊机具及需用的手工具进场,机具必须要定期保养合格并有保养记录的方可投入施工。与土建队协调配合,了解进度安排,确定哪些地段先要配合埋设施工。在与土建交叉作业中尽量减少相互干扰。垂直主接地网敷设、主接地网防隐蔽工程验收签接地沟土回安全负责人：高瑞技术负责人：张智强接地装置施工设负责人1人，电焊工3人，普工6人。分项负责人应具有一定文化水平，能看懂图纸，领会设计意图，具有一定的施工经验，电焊工应经过专业培训并经考试合格，具有上岗证的人员担任。施工前应进行安全技术交底接地装置施工作业由分项工程负责人负全面责任。作业需用的机具材料：交流电焊机2台氧焊机具1套接地电阻测试仪1套手工具：镐、鍬、锒头和手推翻斗车3辆等切割机和弯排机各1台，①3.2电焊条100kg,沥青漆20kg,防锈漆20kg,银粉漆10kg,五、作业程序、方法和要求1．作业程序作业程序如右图所示。接地沟开接地网试第3页共6页2．作业方法接地沟的挖掘采用小型挖机开挖。接地体的连接采用电弧焊焊接。接地电阻的测量采用电流－电压表法3．接地装置施工作业的技术要求3.1本作业用到的标准工艺：序号工艺编号工艺名称10102060201主接地网安装施工时，严格按照“标准工艺”要求进行施工。按设计图纸放出接地网路线和接地体位置（见施工图N0814VS-D0106-01〜05）的石灰线，照此挖0.8-1.0m深、0.5m宽的沟，接地及处要稍大些，沟底有石块、碎砖，垃圾等应清除掉，沟的中心线与风机基础的距离一般不小于1.0m，箱变基础周围接地线挖沟应土建...
