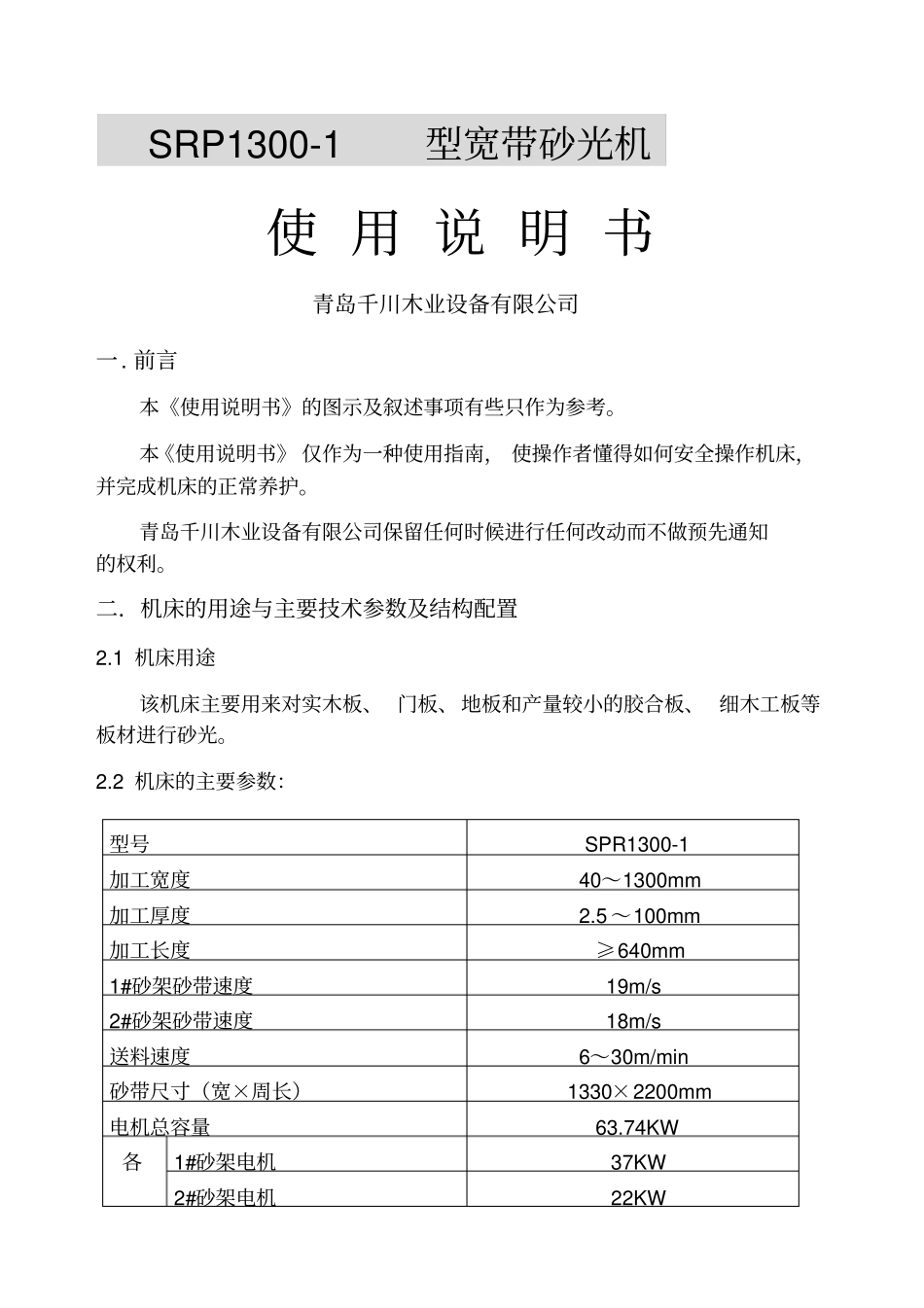

砂光机说明书_第1页
1/12

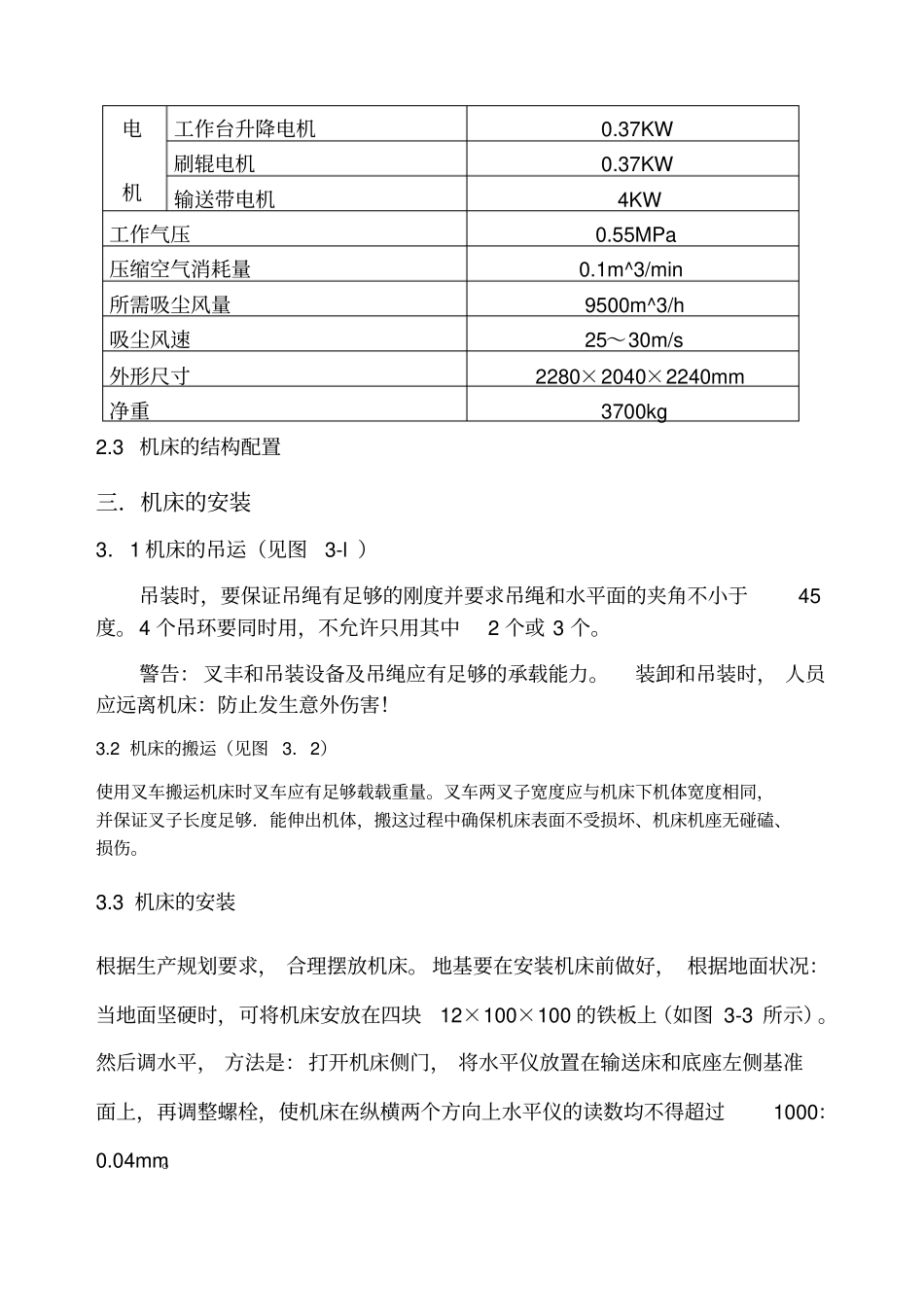

砂光机说明书_第2页
2/12

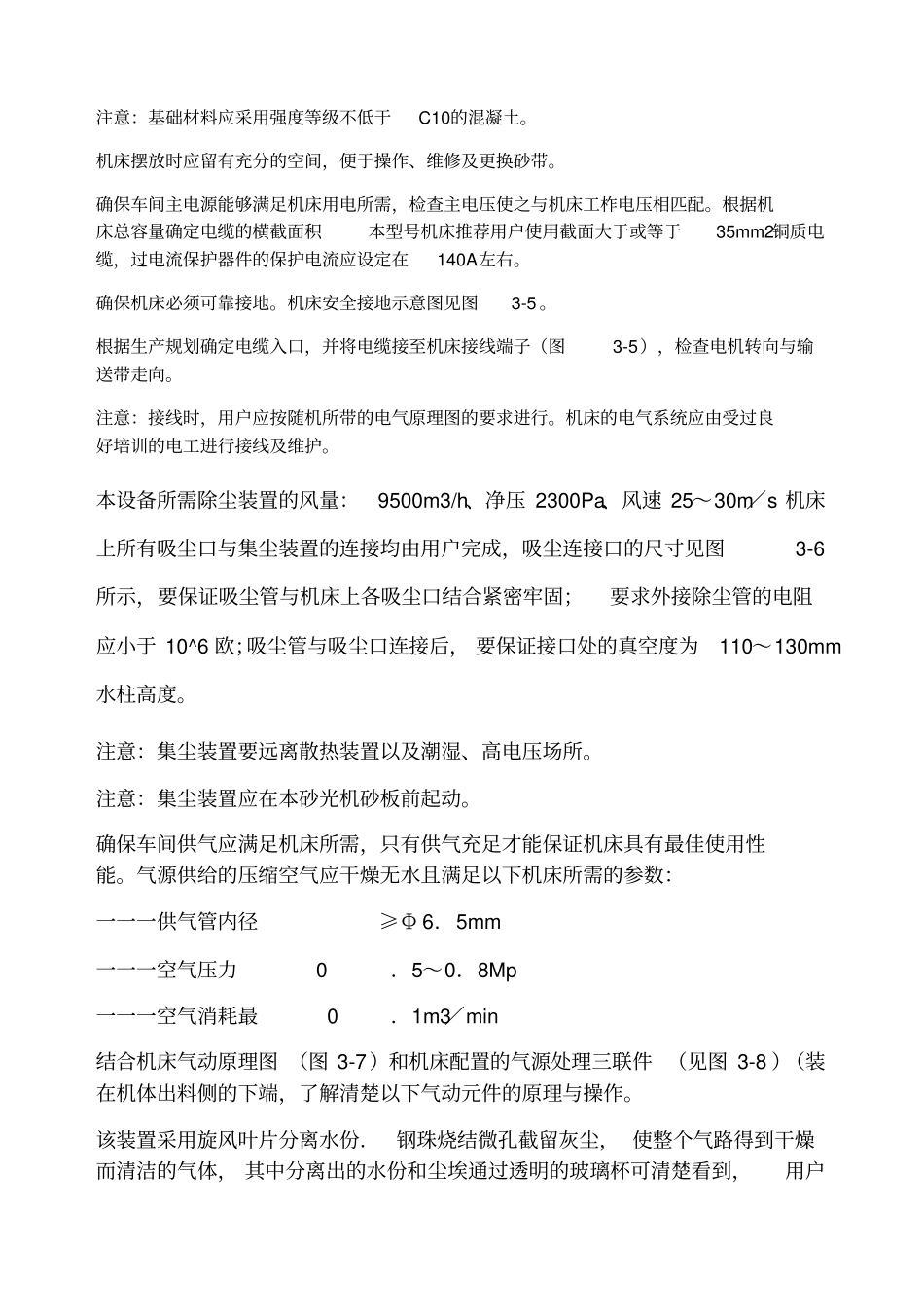

砂光机说明书_第3页
3/12
SRP1300-1型宽带砂光机使用说明书青岛千川木业设备有限公司一.前言本《使用说明书》的图示及叙述事项有些只作为参考。本《使用说明书》仅作为一种使用指南,使操作者懂得如何安全操作机床,并完成机床的正常养护。青岛千川木业设备有限公司保留任何时候进行任何改动而不做预先通知的权利。二.机床的用途与主要技术参数及结构配置2.1机床用途该机床主要用来对实木板、门板、地板和产量较小的胶合板、细木工板等板材进行砂光。2.2机床的主要参数:型号SPR1300-1加工宽度40~1300mm加工厚度2.5~100mm加工长度≥640mm1#砂架砂带速度19m/s2#砂架砂带速度18m/s送料速度6~30m/min砂带尺寸(宽×周长)1330×2200mm电机总容量63.74KW各1#砂架电机37KW2#砂架电机22KW2.3机床的结构配置三.机床的安装3.1机床的吊运(见图3-l)吊装时,要保证吊绳有足够的刚度并要求吊绳和水平面的夹角不小于45度。4个吊环要同时用,不允许只用其中2个或3个。警告:叉丰和吊装设备及吊绳应有足够的承载能力。装卸和吊装时,人员应远离机床:防止发生意外伤害!3.2机床的搬运(见图3.2)使用叉车搬运机床时叉车应有足够载载重量。叉车两叉子宽度应与机床下机体宽度相同,并保证叉子长度足够.能伸出机体,搬这过程中确保机床表面不受损坏、机床机座无碰磕、损伤。3.3机床的安装根据生产规划要求,合理摆放机床。地基要在安装机床前做好,根据地面状况:当地面坚硬时,可将机床安放在四块12×100×100的铁板上(如图3-3所示)。然后调水平,方法是:打开机床侧门,将水平仪放置在输送床和底座左侧基准面上,再调整螺栓,使机床在纵横两个方向上水平仪的读数均不得超过1000:0.04mm。电机工作台升降电机0.37KW刷辊电机0.37KW输送带电机4KW工作气压0.55MPa压缩空气消耗量0.1m^3/min所需吸尘风量9500m^3/h吸尘风速25~30m/s外形尺寸2280×2040×2240mm净重3700kg注意:基础材料应采用强度等级不低于C10的混凝土。机床摆放时应留有充分的空间,便于操作、维修及更换砂带。确保车间主电源能够满足机床用电所需,检查主电压使之与机床工柞电压相匹配。根据机床总容量确定电缆的横截面积本型号机床推荐用户使用截面大于或等于35mm2铜质电缆,过电流保护器件的保护电流应设定在140A左右。确保机床必须可靠接地。机床安全接地示意图见图3-5。根据生产规划确定电缆入口,并将电缆接至机床接线端子(图3-5),检查电机转向与输送带走向。注意:接线时,用户应按随机所带的电气原理图的要求进行。机床的电气系统应由受过良好培训的电工进行接线及维护。本设备所需除尘装置的风量:9500m3/h、净压2300Pa、风速25~30m/s机床上所有吸尘口与集尘装置的连接均由用户完成,吸尘连接口的尺寸见图3-6所示,要保证吸尘管与机床上各吸尘口结合紧密牢固;要求外接除尘管的电阻应小于10^6欧;吸尘管与吸尘口连接后,要保证接口处的真空度为110~130mm水柱高度。注意:集尘装置要远离散热装置以及潮湿、高电压场所。注意:集尘装置应在本砂光机砂板前起动。确保车间供气应满足机床所需,只有供气充足才能保证机床具有最佳使用性能。气源供给的压缩空气应干燥无水且满足以下机床所需的参数:一一一供气管内径≥Φ6.5mm一一一空气压力0.5~0.8Mp一一一空气消耗最0.1m3/min结合机床气动原理图(图3-7)和机床配置的气源处理三联件(见图3-8)(装在机体出料侧的下端,了解清楚以下气动元件的原理与操作。该装置采用旋风叶片分离水份.钢珠烧结微孔截留灰尘,使整个气路得到干燥而清洁的气体,其中分离出的水份和尘埃通过透明的玻璃杯可清楚看到,用户应根据其数量正确地掌握排放时间,打开杯下阀门9来排除。减压阀4和压力表5连在一起与空气过滤器、油雾器左右相接。用户调整减压阀时首先拉下件8,并通过旋转8保证输出工作气压为0.6Mp左右。调整完毕后应及时将8推上复位。该装置以压缩空气为动力,将润滑油喷射成雾状后,对各气动元件进行润滑,用户可以通过调整件6来控制油滴决慢实现对油量调节。当压缩空气压力不足,压力开关将发出控制信号,机床将自动停车。预防因气压不足而导致设备损坏及人员伤亡事故。3.3.4.5二位三通手动...
