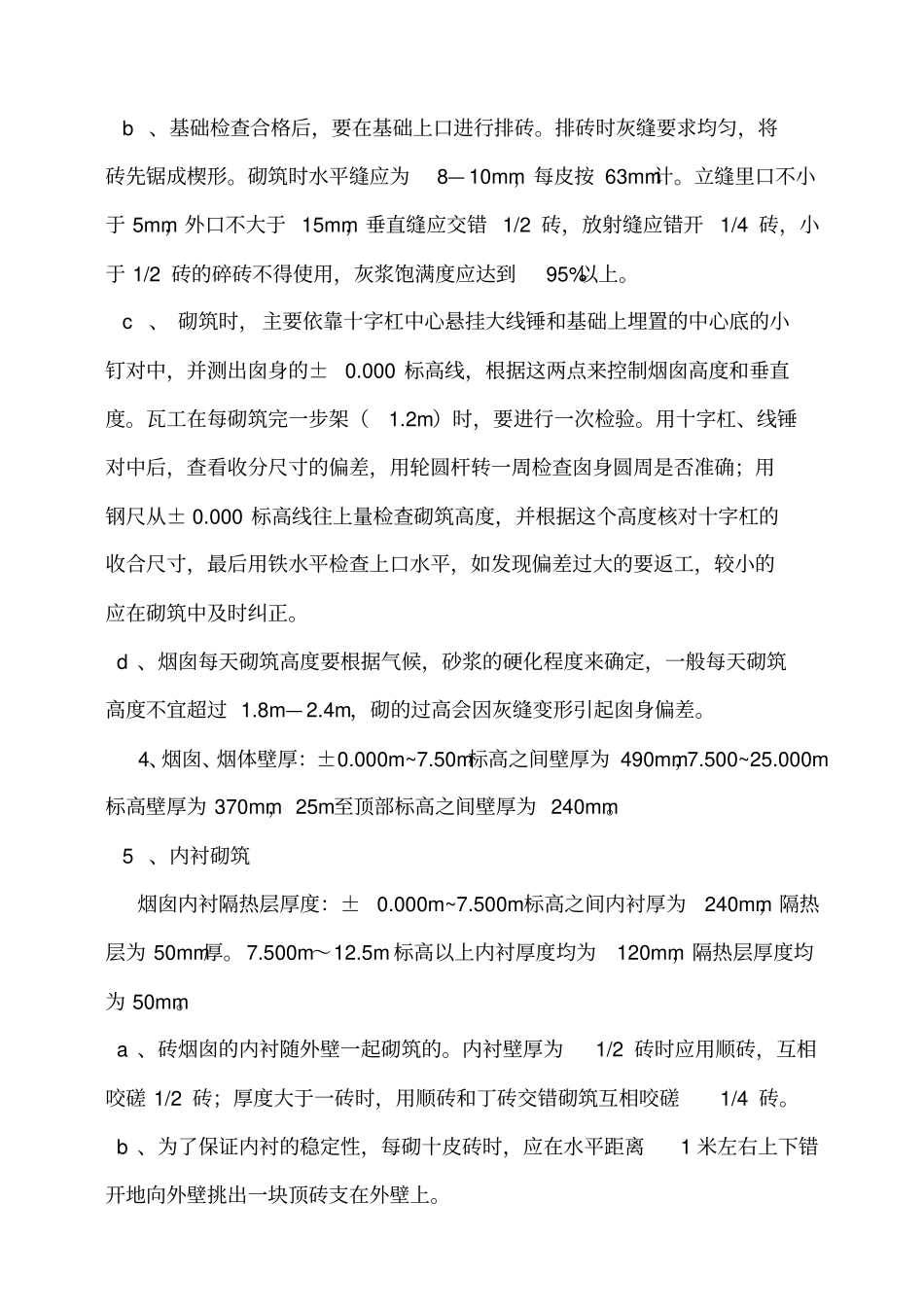

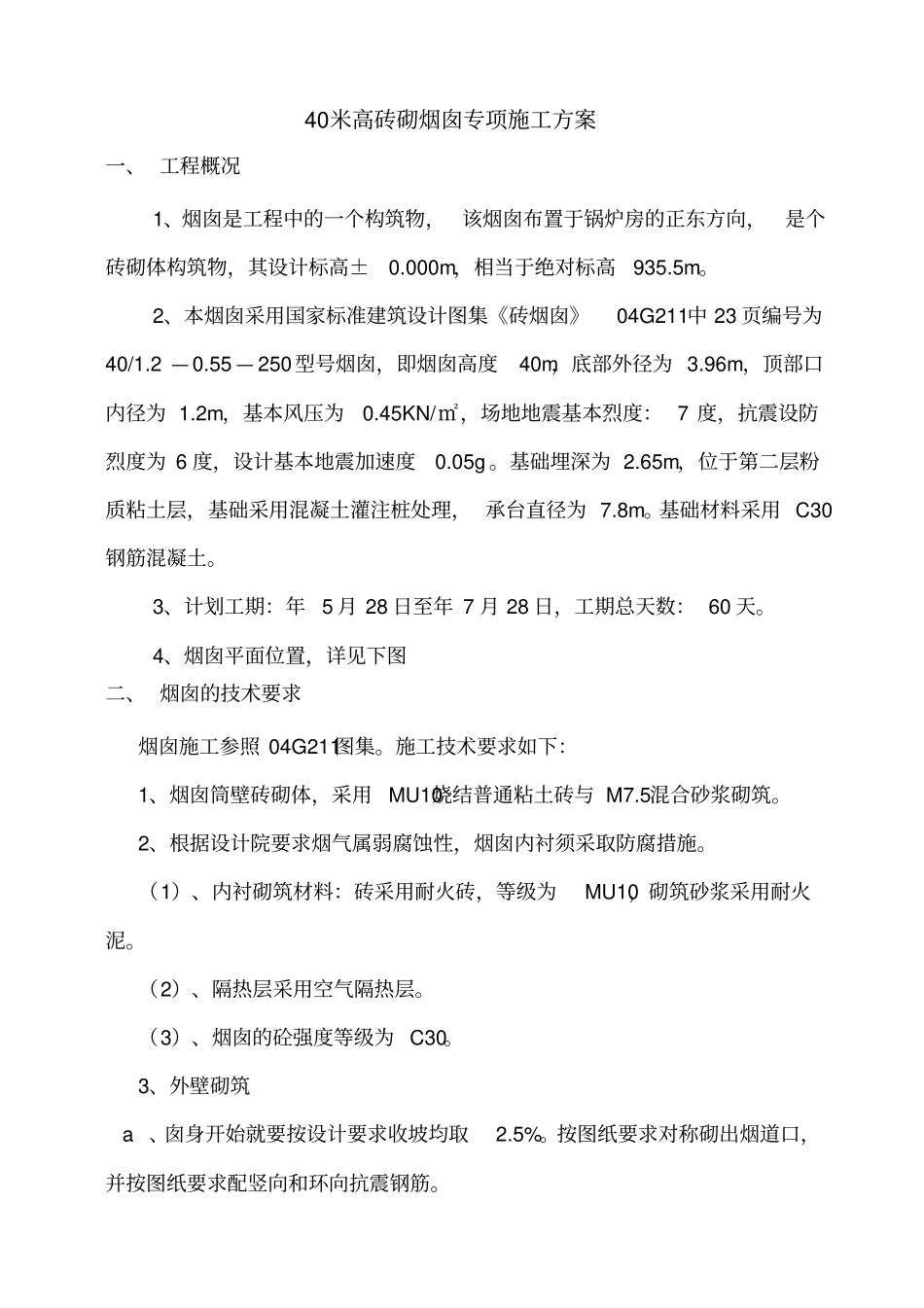

工业广场锅炉房40m砖砌烟囱施工专项方案编制人：审核人：审批人：年5月28日目录一、工程概况..............................................1二、烟囱的技术要求........................................2三、施工顺序和施工方法....................................5四、施工技术措施..........................................6五、烟囱施工质量要求及控制措施............................9六、施工安全措施.........................................1240米高砖砌烟囱专项施工方案一、工程概况1、烟囱是工程中的一个构筑物，该烟囱布置于锅炉房的正东方向，是个砖砌体构筑物，其设计标高±0.000m，相当于绝对标高935.5m。2、本烟囱采用国家标准建筑设计图集《砖烟囱》04G211中23页编号为40/1.2—0.55—250型号烟囱，即烟囱高度40m，底部外径为3.96m，顶部口内径为1.2m，基本风压为0.45KN/㎡，场地地震基本烈度：7度，抗震设防烈度为6度，设计基本地震加速度0.05g。基础埋深为2.65m，位于第二层粉质粘土层，基础采用混凝土灌注桩处理，承台直径为7.8m。基础材料采用C30钢筋混凝土。3、计划工期：年5月28日至年7月28日，工期总天数：60天。4、烟囱平面位置，详见下图二、烟囱的技术要求烟囱施工参照04G211图集。施工技术要求如下：1、烟囱筒壁砖砌体，采用MU10烧结普通粘土砖与M7.5混合砂浆砌筑。2、根据设计院要求烟气属弱腐蚀性，烟囱内衬须采取防腐措施。（1）、内衬砌筑材料：砖采用耐火砖，等级为MU10，砌筑砂浆采用耐火泥。（2）、隔热层采用空气隔热层。（3）、烟囱的砼强度等级为C30。3、外壁砌筑a、囱身开始就要按设计要求收坡均取2.5%。按图纸要求对称砌出烟道口，并按图纸要求配竖向和环向抗震钢筋。b、基础检查合格后，要在基础上口进行排砖。排砖时灰缝要求均匀，将砖先锯成楔形。砌筑时水平缝应为8—10mm，每皮按63mm计。立缝里口不小于5mm，外口不大于15mm，垂直缝应交错1/2砖，放射缝应错开1/4砖，小于1/2砖的碎砖不得使用，灰浆饱满度应达到95%以上。c、砌筑时，主要依靠十字杠中心悬挂大线锤和基础上埋置的中心底的小钉对中，并测出囱身的±0.000标高线，根据这两点来控制烟囱高度和垂直度。瓦工在每砌筑完一步架（1.2m）时，要进行一次检验。用十字杠、线锤对中后，查看收分尺寸的偏差，用轮圆杆转一周检查囱身圆周是否准确；用钢尺从±0.000标高线往上量检查砌筑高度，并根据这个高度核对十字杠的收合尺寸，最后用铁水平检查上口水平，如发现偏差过大的要返工，较小的应在砌筑中及时纠正。d、烟囱每天砌筑高度要根据气候，砂浆的硬化程度来确定，一般每天砌筑高度不宜超过1.8m—2.4m，砌的过高会因灰缝变形引起囱身偏差。4、烟囱、烟体壁厚：±0.000m~7.50m标高之间壁厚为490mm，7.500~25.000m标高壁厚为370mm，25m至顶部标高之间壁厚为240mm。5、内衬砌筑烟囱内衬隔热层厚度：±0.000m~7.500m标高之间内衬厚为240mm，隔热层为50mm厚。7.500m～12.5m标高以上内衬厚度均为120mm，隔热层厚度均为50mm。a、砖烟囱的内衬随外壁一起砌筑的。内衬壁厚为1/2砖时应用顺砖，互相咬磋1/2砖；厚度大于一砖时，用顺砖和丁砖交错砌筑互相咬磋1/4砖。b、为了保证内衬的稳定性，每砌十皮砖时，应在水平距离1米左右上下错开地向外壁挑出一块顶砖支在外壁上。c、砌外壁里面和内衬外圈时将灰舌头刮出，尽可能不让掉到隔热层中。d、内衬施工时应在底部预留120*120孔8个，以便于清理隔热层垃圾。6、外壁和内衬均砌筑完后。进行全面检查，合格后不可拆除中心桩，最后铺砌囱底和烟道隔墙。7、每隔7.5m和10.0m筒体砌筑节点参照04G211图集102页10节点大样和103页12节点大样，烟道连接口见104页17节点大样。8、烟囱筒体上钢爬梯须按04G211图集P107、P108页、P109页大样加工，且按2-2、3-3剖面图安装，所有金属杆件为热镀锌防锈（埋入混凝土部分除外）。9、烟囱砌筑横向环形温度钢筋配筋参照04G211图集P18页环形温度钢筋配置图。10、a烟囱砌筑竖向配筋，参照04G211图集P68页b基础钢筋配筋，参考04G211图集P140页、P147页，烟囱基础一11、烟囱避雷，参照04G211图集P111页、P113页12...
