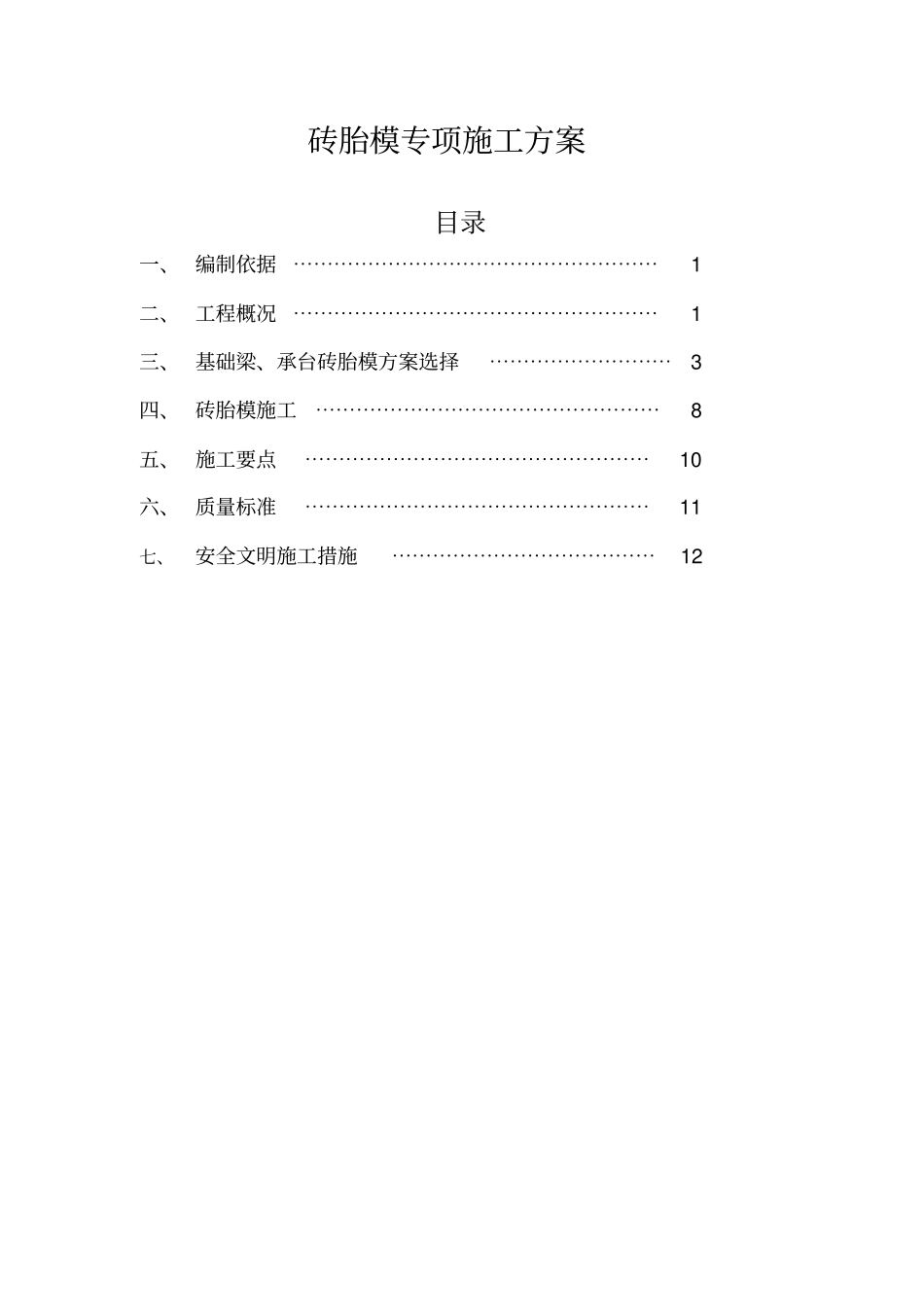

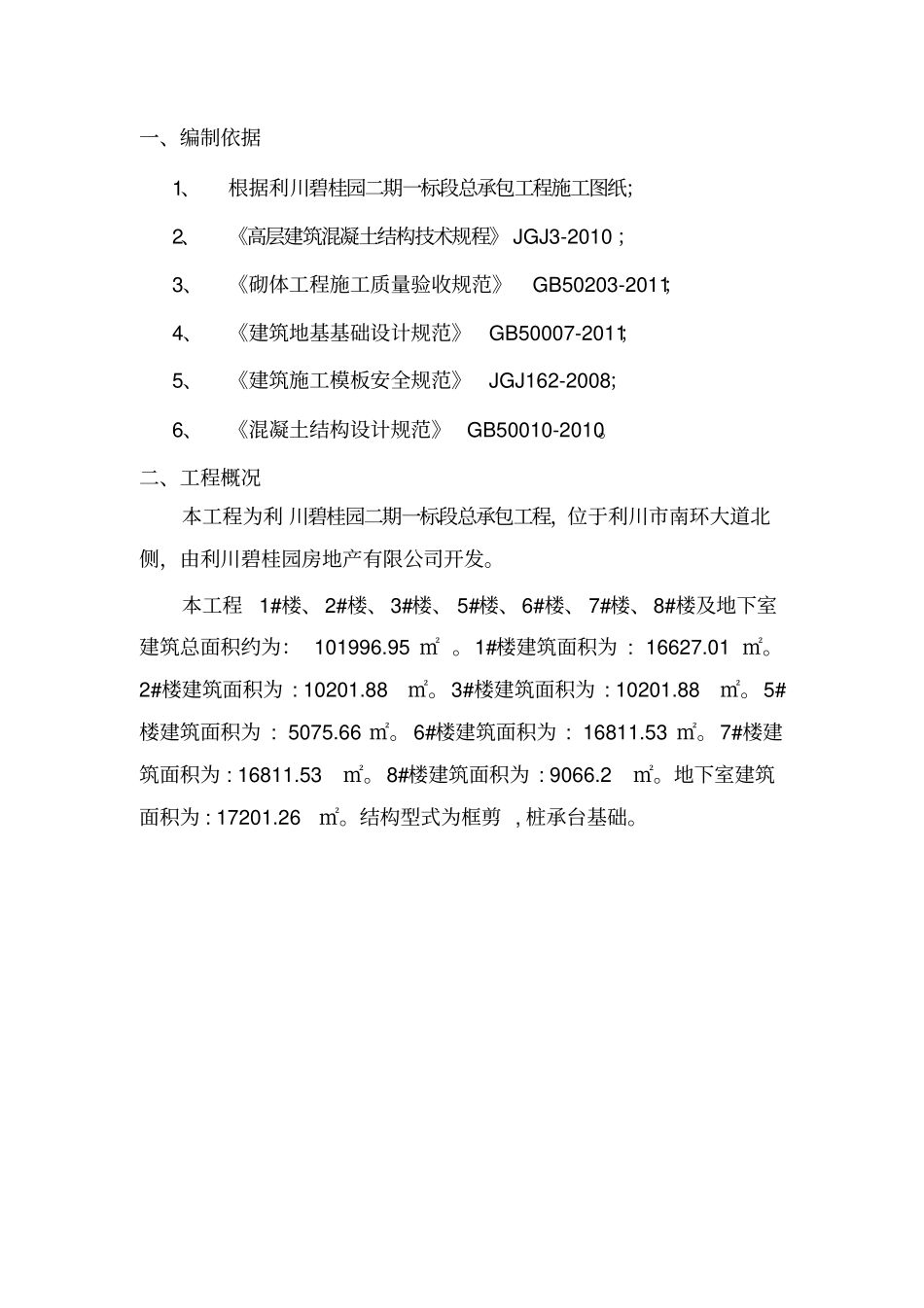

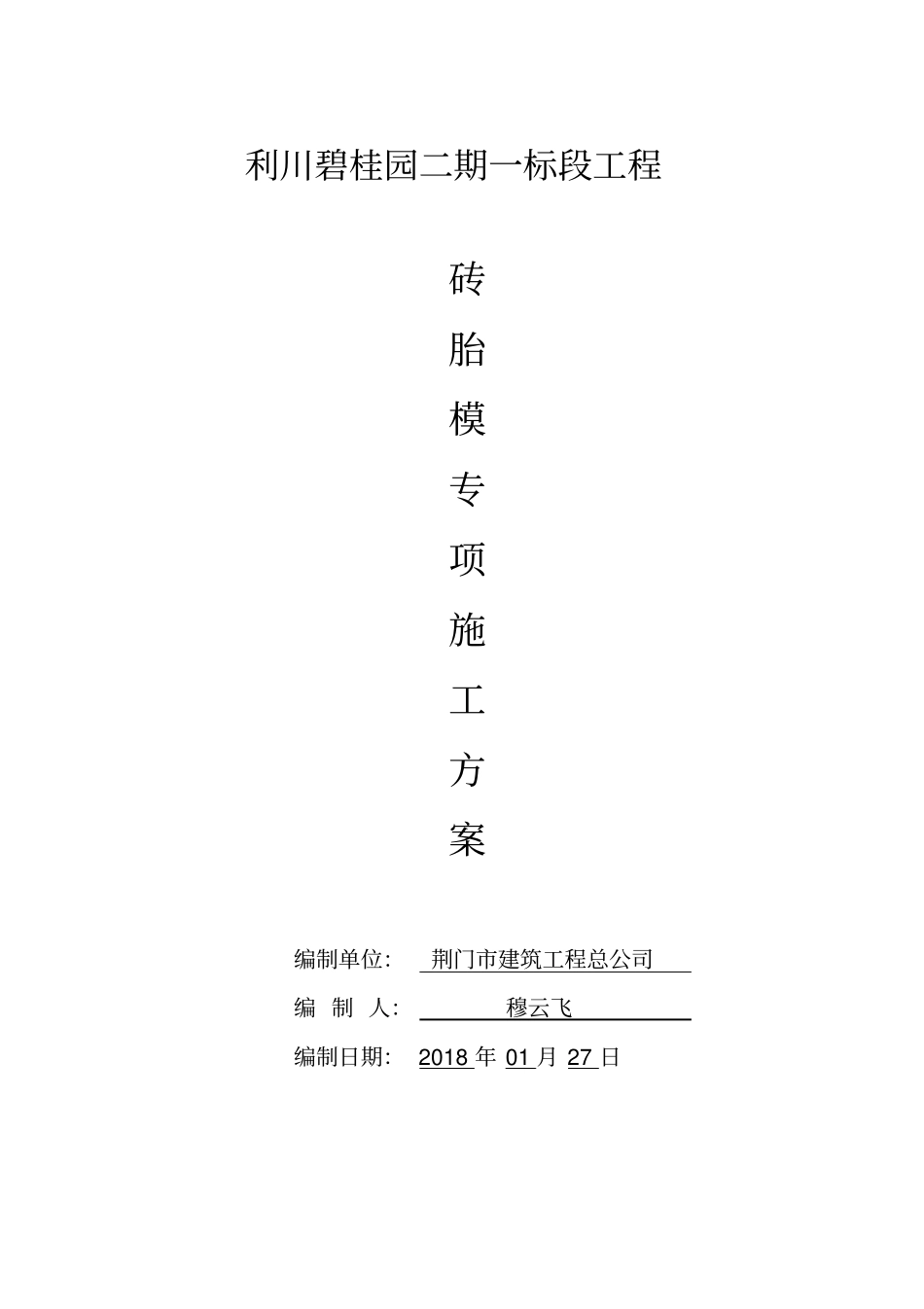

利川碧桂园二期一标段工程砖胎模专项施工方案编制单位：荆门市建筑工程总公司编制人：穆云飞编制日期：2018年01月27日砖胎模专项施工方案目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1三、基础梁、承台砖胎模方案选择⋯⋯⋯⋯⋯⋯⋯⋯⋯3四、砖胎模施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8五、施工要点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10六、质量标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11七、安全文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12一、编制依据1、根据利川碧桂园二期一标段总承包工程施工图纸；2、《高层建筑混凝土结构技术规程》JGJ3-2010；3、《砌体工程施工质量验收规范》GB50203-2011；4、《建筑地基基础设计规范》GB50007-2011；5、《建筑施工模板安全规范》JGJ162-2008；6、《混凝土结构设计规范》GB50010-2010。二、工程概况本工程为利川碧桂园二期一标段总承包工程，位于利川市南环大道北侧，由利川碧桂园房地产有限公司开发。本工程1#楼、2#楼、3#楼、5#楼、6#楼、7#楼、8#楼及地下室建筑总面积约为：101996.95㎡。1#楼建筑面积为:16627.01㎡。2#楼建筑面积为:10201.88㎡。3#楼建筑面积为:10201.88㎡。5#楼建筑面积为:5075.66㎡。6#楼建筑面积为:16811.53㎡。7#楼建筑面积为:16811.53㎡。8#楼建筑面积为:9066.2㎡。地下室建筑面积为:17201.26㎡。结构型式为框剪,桩承台基础。表2拟建建筑物工概况序号项目内容1工程名称利川碧桂园二期一标段工程2建设单位利川碧桂园房地产有限公司3设计单位广东愽意建筑设计院有限公司4承包范围建筑工程：基础土石方工程(小土方)、基础工程（桩基础除外）、主体结构工程、砌筑工程、屋面工程（含保温、隔热）、防水工程、防腐工程、室内初装修工程。外墙饰面工程（不含干挂石材）、阳台栏杆工程等。5计划工期432天6质量标准质量达到国家规定合格标准7工程规模建筑面积101996.95楼层地上33、31、18、16、1层，地下一层建筑高度92.3m、52.2m、96.0m、51.4m8工程地址利川市南环大道北侧9主要功能住宅、商铺、配套用房等三、承台模板方案选择（一）：本工程基础为钻孔灌注桩承台结构板基础，承台在结构板下，浇筑混凝土时，承台与筏板混凝土必须同时浇筑。针对此种情况在施工过程中基础承台模板、地梁模板、底板四周侧模及外墙防水导墙模板等采用砖胎模。承台、基础梁及底板侧模等砖胎模部位附图如下：售楼处承台及部分基础梁(砖胎模施工平面图)售楼处一层梁、板(砖胎模施工平面图)1#楼承台及基础梁(砖胎模施工平面图)2#、3#、5#、6#、7#、8#楼及地下车库承台(砖胎模施工平面图)2#、3#、5#、6#、7#、8#楼及地下车库基础梁(砖胎模施工平面图)（二）砖胎模施工位置深度统计施工位置见砖胎模施工平面图，尺寸参照图纸设计。四、砖胎模施工1、承台、电梯井、集水井、基础梁及底板侧模等砖胎模采用MU10水泥砖、M10水泥砂浆砌筑砖胎模，施工时底板四周侧模采用120mm或240mm厚砖墙，地梁应根据胎模高度h≤600mm时采用120mm厚砖墙，每隔3m墙增设240mmx240mm砖柱。600mm
