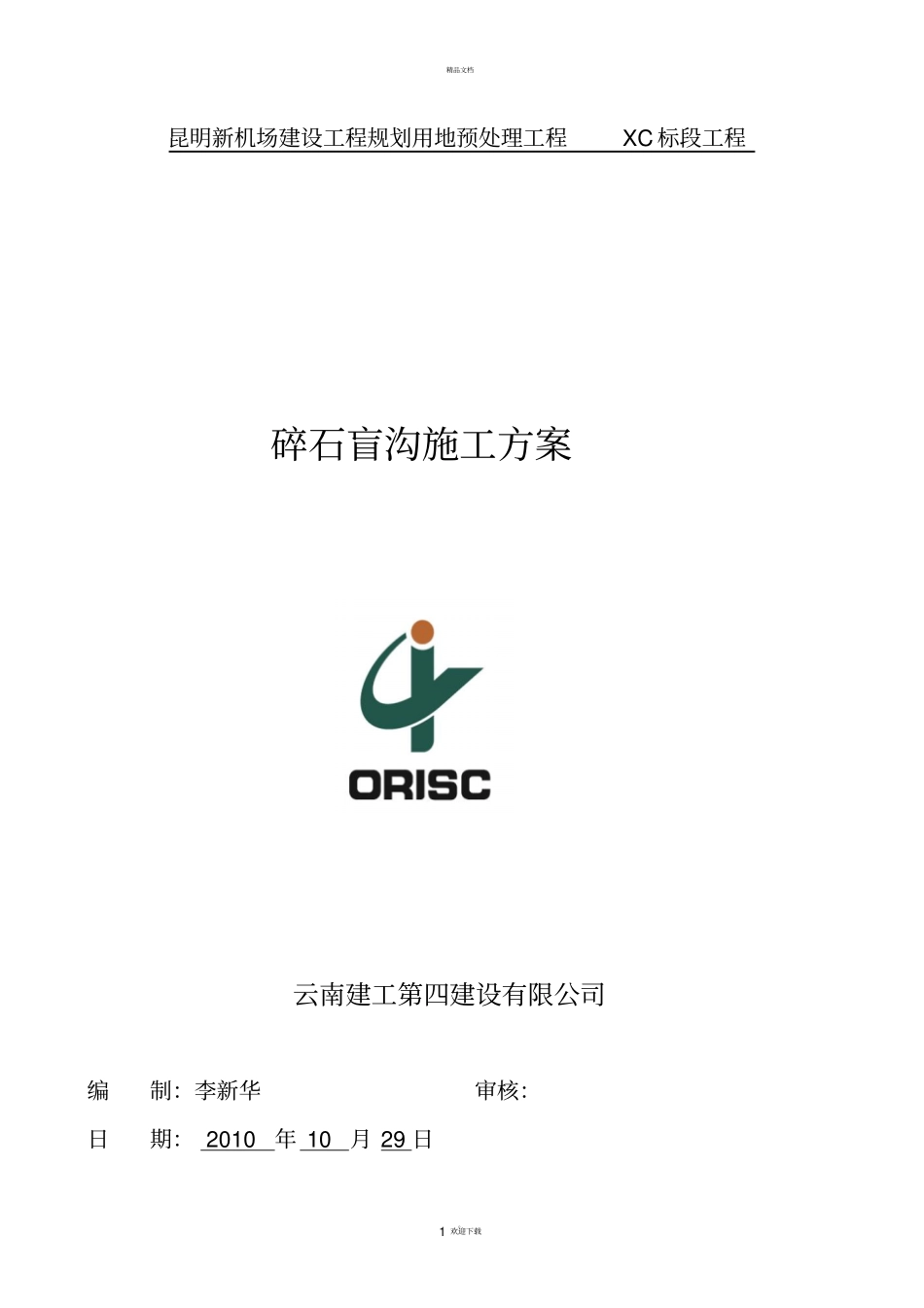

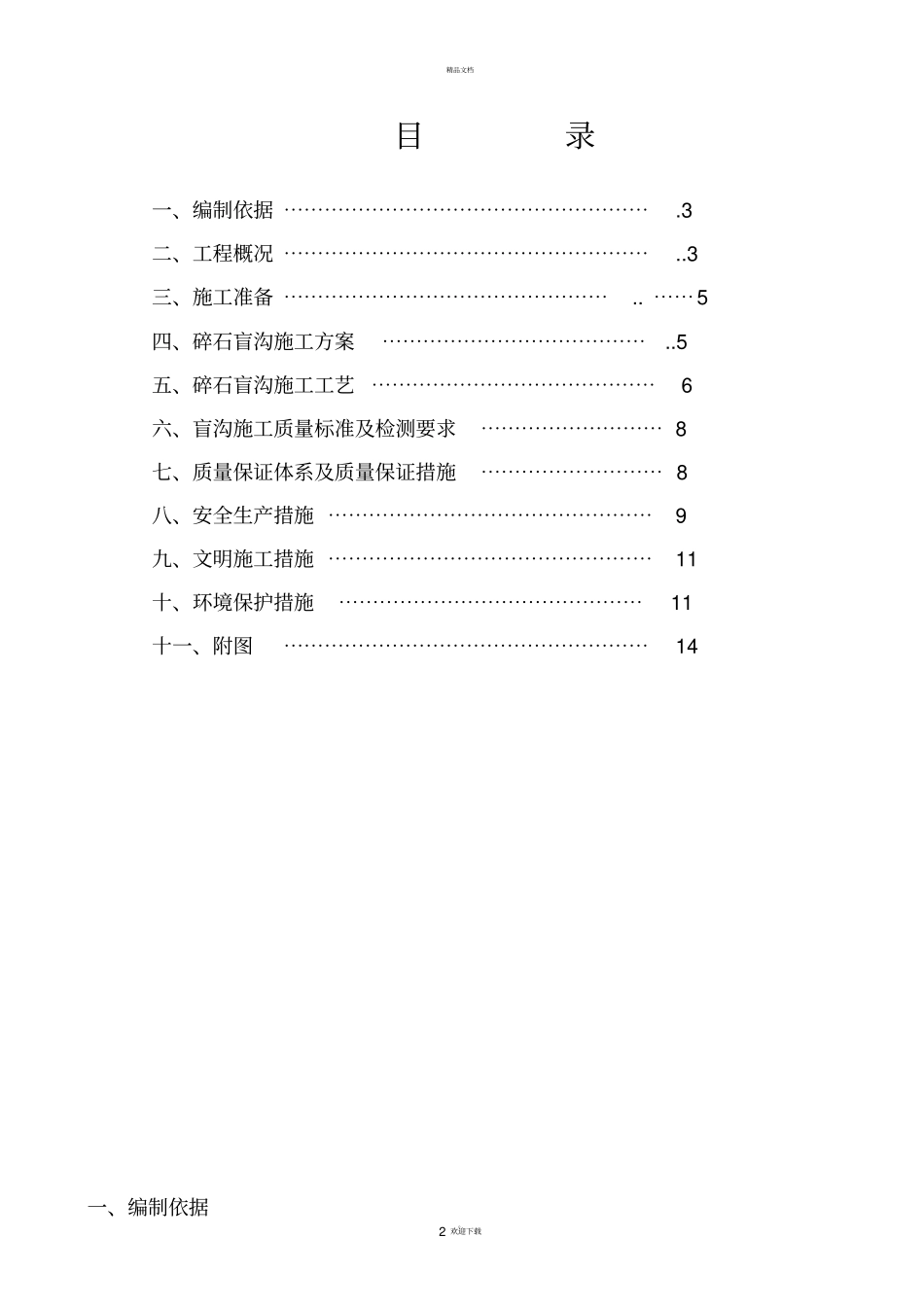

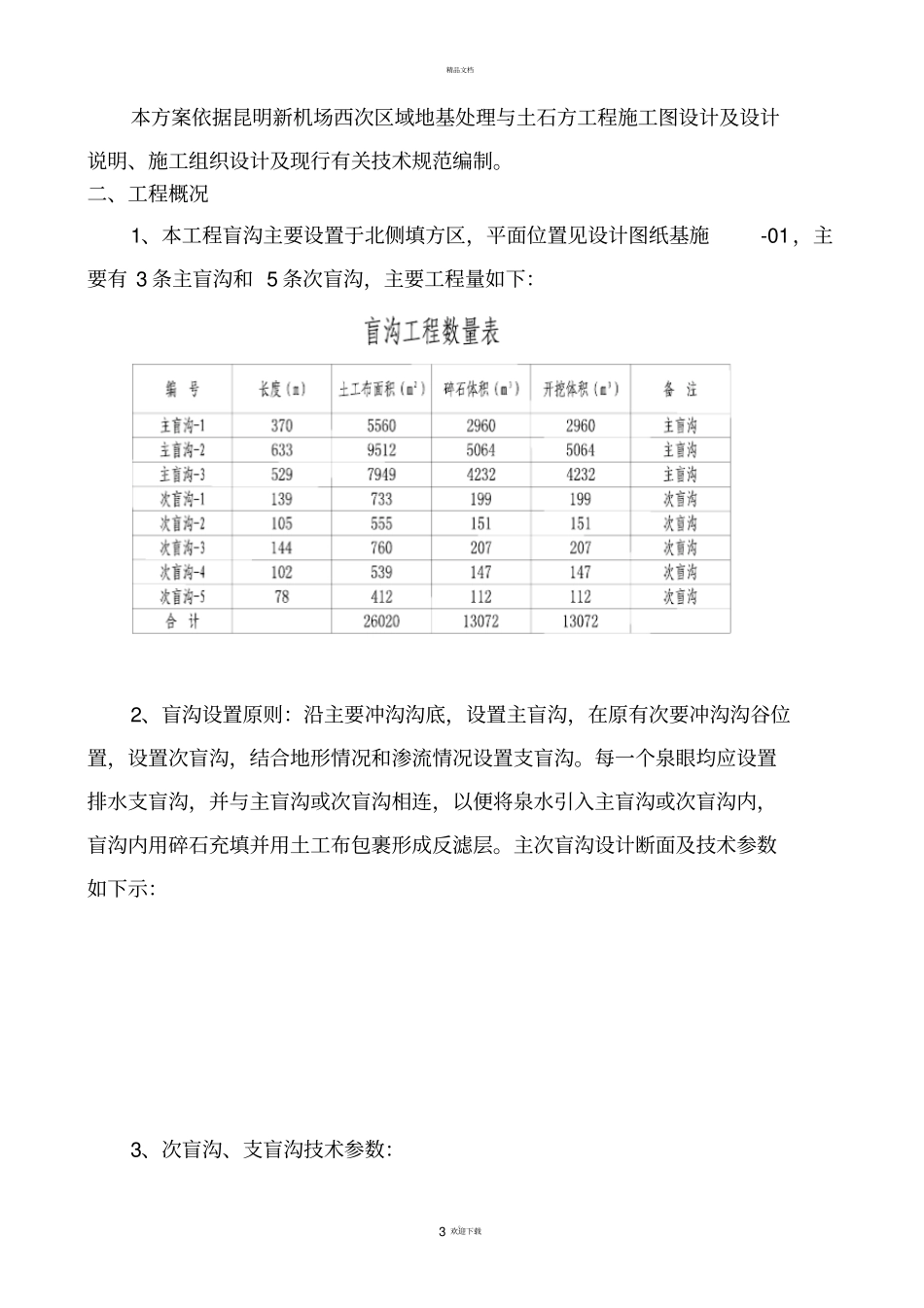

精品文档。1欢迎下载昆明新机场建设工程规划用地预处理工程XC标段工程碎石盲沟施工方案云南建工第四建设有限公司编制：李新华审核：日期：2010年10月29日精品文档。2欢迎下载目录一、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.3二、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..3三、施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..⋯⋯5四、碎石盲沟施工方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5五、碎石盲沟施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6六、盲沟施工质量标准及检测要求⋯⋯⋯⋯⋯⋯⋯⋯⋯8七、质量保证体系及质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯8八、安全生产措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9九、文明施工措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十、环境保护措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11十一、附图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14一、编制依据精品文档。3欢迎下载本方案依据昆明新机场西次区域地基处理与土石方工程施工图设计及设计说明、施工组织设计及现行有关技术规范编制。二、工程概况1、本工程盲沟主要设置于北侧填方区，平面位置见设计图纸基施-01，主要有3条主盲沟和5条次盲沟，主要工程量如下：2、盲沟设置原则：沿主要冲沟沟底，设置主盲沟，在原有次要冲沟沟谷位置，设置次盲沟，结合地形情况和渗流情况设置支盲沟。每一个泉眼均应设置排水支盲沟，并与主盲沟或次盲沟相连，以便将泉水引入主盲沟或次盲沟内，盲沟内用碎石充填并用土工布包裹形成反滤层。主次盲沟设计断面及技术参数如下示：3、次盲沟、支盲沟技术参数：精品文档。4欢迎下载5、主盲沟技术参数断面尺寸：三、施工准备施工前应组织相关施工人员及操作人员熟悉施工图纸内容，了解相关施工工艺、技术指标、验收标准、检验方法等，并对原地表进行勘察复测、障碍物精品文档。5欢迎下载拆除、清表处理，进行施工前的技术交底工作。对设计盲沟沿地势测设高程，推算出出水口在边坡排水沟的高程是否满足设计要求：主盲沟、次盲沟和支盲沟的纵向坡度应不小于0.5%,盲沟应引入填筑体外坡脚排水沟，出水口底面标高应高出盲沟外最高水位20cm。盲沟施工前应进行实地测设及放样，出水口标高应满足设计要求，与现有排水系统应有足够落差。如果实测发现有设计沟底比现有排水系统低的，应提供实测数据，报请监理及业主，明确处理方案后再施工。根据施工范围、工程量及工程进度要求，配备足够的施工机械，操作班组及管理人员及时到位，并对清表前及清表后进行10×10米方格网测设，报请监理及业主确认。四、碎石盲沟施工方案测量放样：根据排水施工平面定位布置图，由测量员进行施工测量放线。在地面上分别定出排水沟的开挖边线，增设施工平面，高程控制桩，并根据沟槽设计及土质情况计算出开槽宽度和深度。开挖沟槽：测量放线后，开始挖沟槽。挖深由测量人员检测高程控制。采用以机械（挖掘机）为主、人工为辅施工。开槽时应同时采取防水、排水措施，避免槽底受水浸泡。应尽量缩短开槽的暴露时间。开槽后如不能立即进行下一道工序，应保留10—30cm的深度不挖，待下道工序施工前整修为设计槽底高程，同时应预留厚20cm左右的一层用人工清挖。严禁扰动槽底，如发生超挖，应按设计要求进行回填。开槽过程中，要经常检查槽帮是否稳定，一经发现变形、裂缝或支撑走动，必须立即停止施工，进行处理。夯实沟槽土基：沟槽开挖达到设计深度后，沟底土基采用蛙式打夯机配合人工进行夯实。敷设土工布：人工将土工布铺入沟内，铺放土工布时沟面上要留有一定的土工布卷边，以包裹碎石填料。土工布之间留30cm搭接长度，以保证过滤效果。精品文档。6欢迎下载土工布敷设时采取适当的固定措施，防止碎石充填时移动土工布。土工布施工完毕，要加强成品保护。设置反滤层：由筛选过的中砂、粗砂、砾石等渗水材料按设计要求确定层数和粒径级配，其中砂石料颗粒小于0.15mm的含量不大于5%。充填碎石：选用5～10cm碎石填满沟槽。施工时先由人工在沟底铺筑约30cm厚碎石一层并粗平，再由小型装载机将碎石料填入沟槽中。五、碎石盲沟施工工艺碎石盲沟施工工艺图见下图示。精品文档。7欢迎下载盲沟施工工艺框图六、碎石盲沟...
