BIM建模技术VIP免费

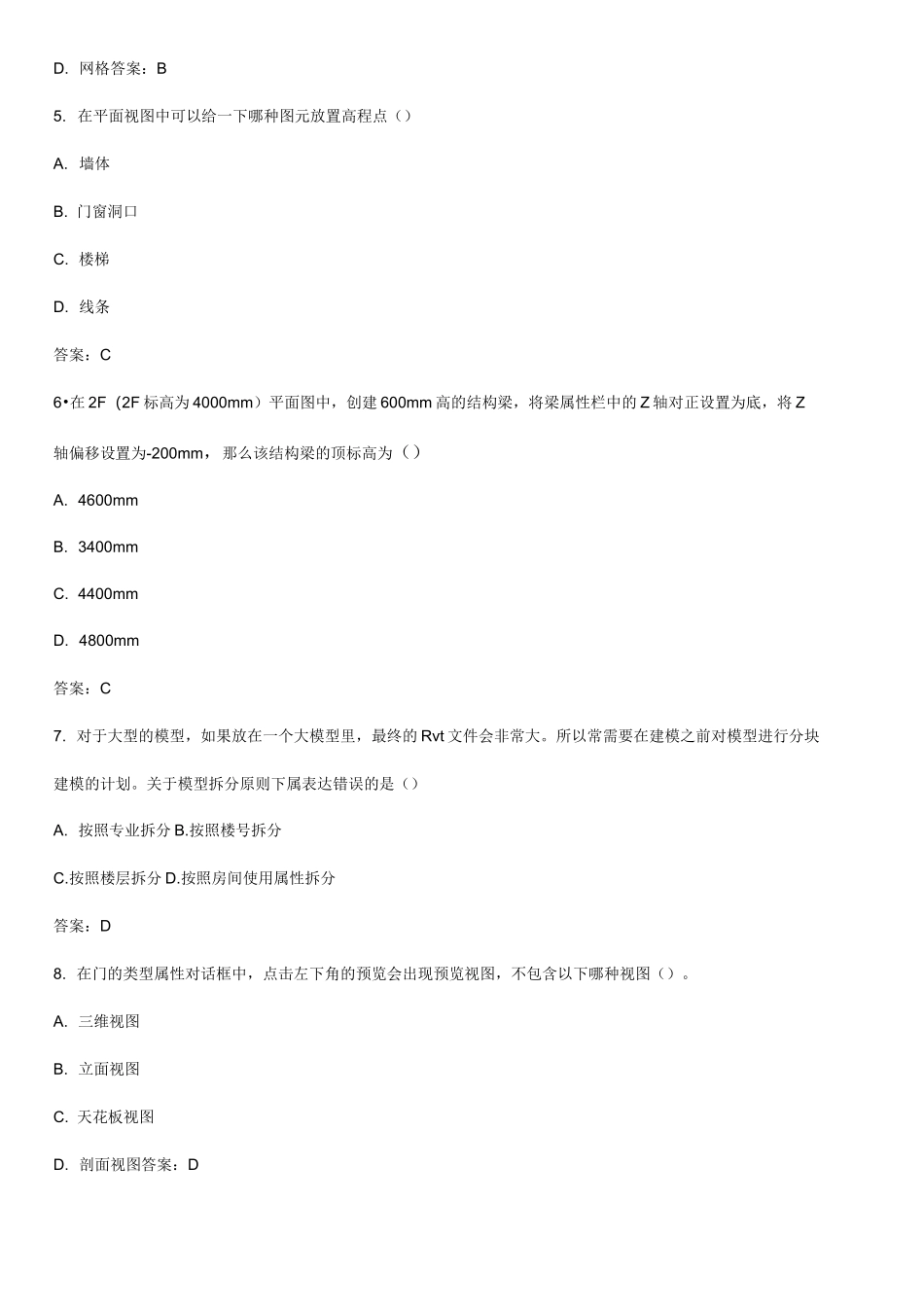

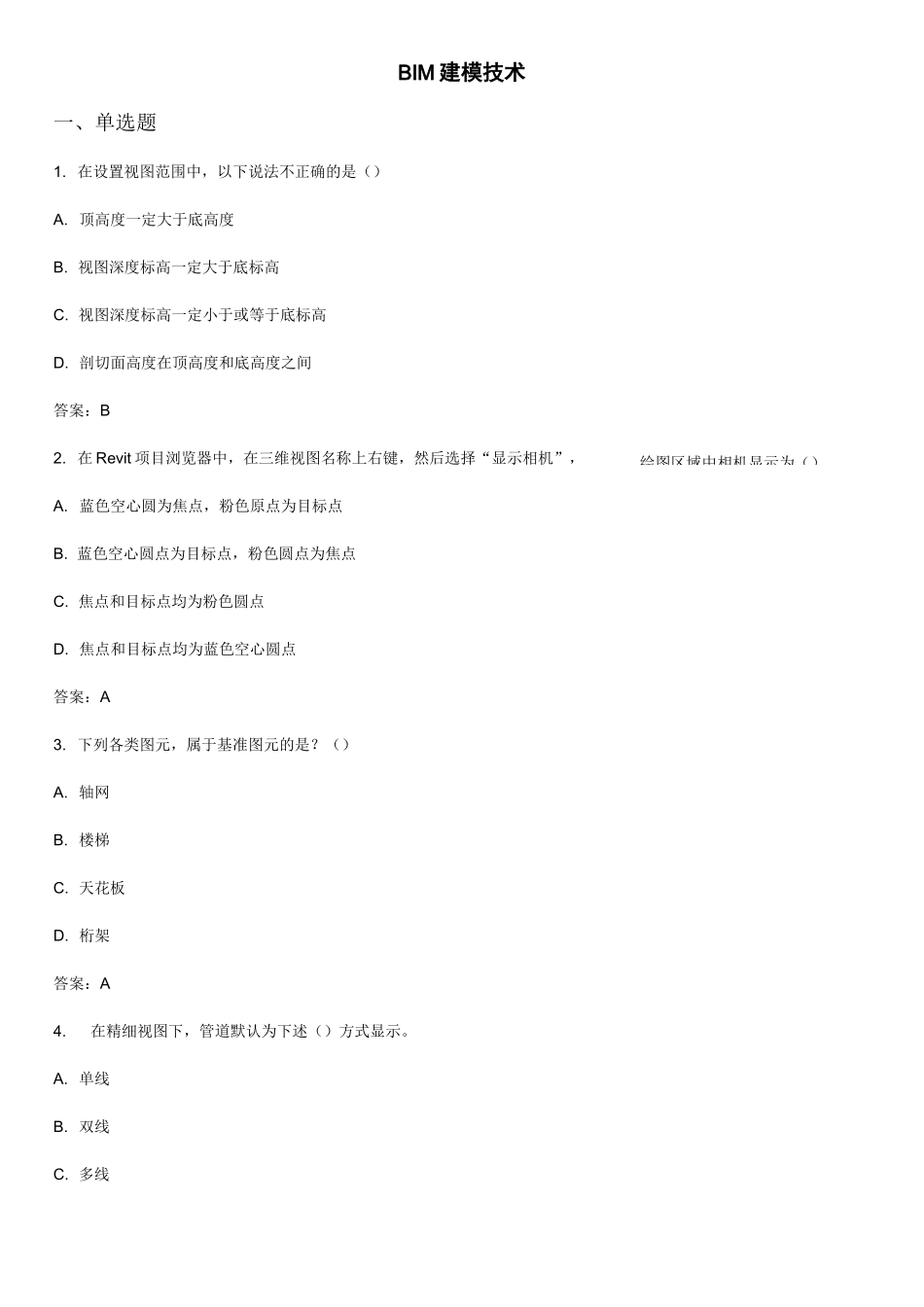

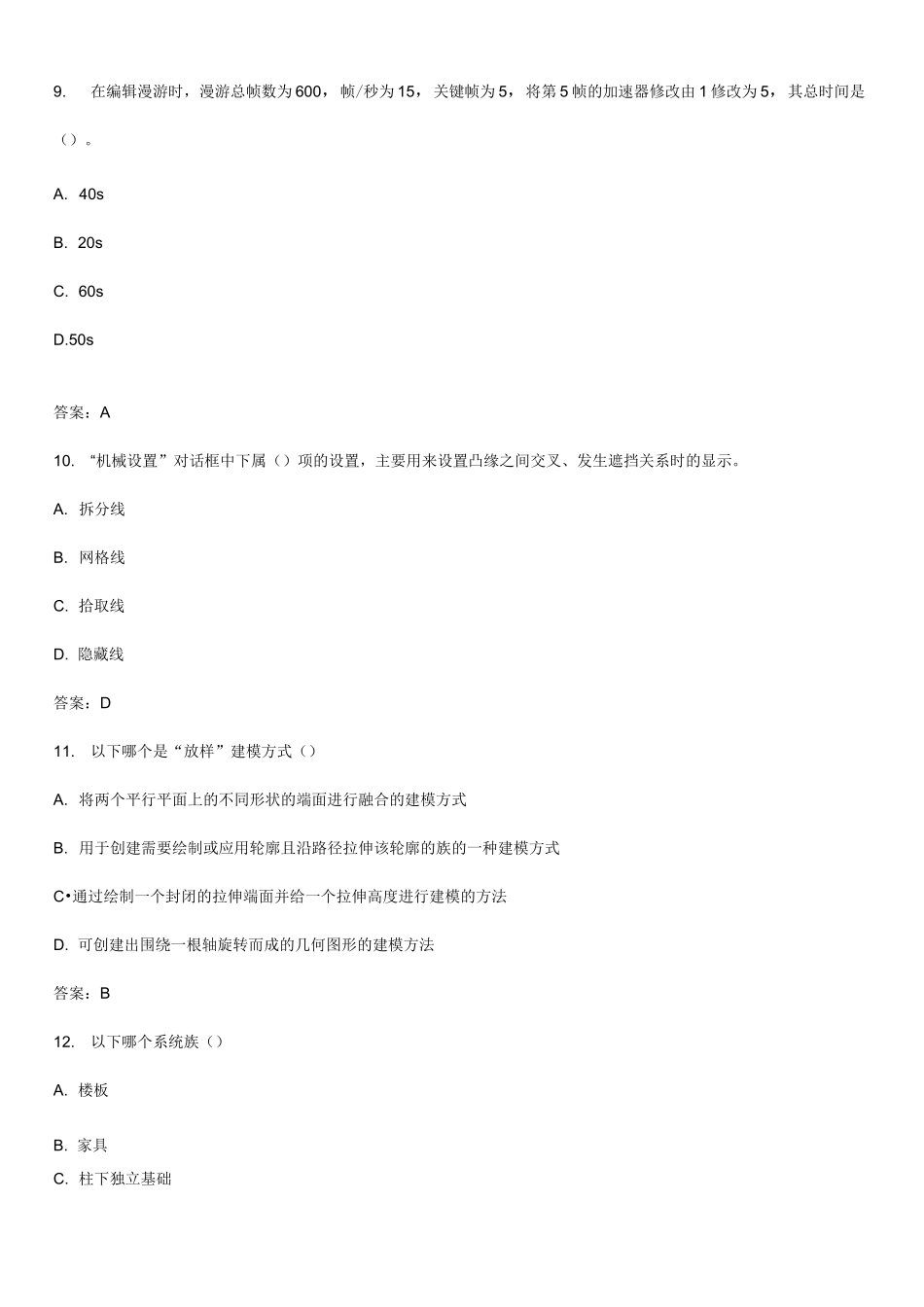

绘图区域中相机显示为（）BIM建模技术一、单选题1.在设置视图范围中，以下说法不正确的是（）A.顶高度一定大于底高度B.视图深度标高一定大于底标高C.视图深度标高一定小于或等于底标高D.剖切面高度在顶高度和底高度之间答案：B2.在Revit项目浏览器中，在三维视图名称上右键，然后选择“显示相机”，A.蓝色空心圆为焦点，粉色原点为目标点B.蓝色空心圆点为目标点，粉色圆点为焦点C.焦点和目标点均为粉色圆点D.焦点和目标点均为蓝色空心圆点答案：A3.下列各类图元，属于基准图元的是？（）A.轴网B.楼梯C.天花板D.桁架答案：A4.在精细视图下，管道默认为下述（）方式显示。A.单线B.双线C.多线D.网格答案：B5.在平面视图中可以给一下哪种图元放置高程点（）A.墙体B.门窗洞口C.楼梯D.线条答案：C6•在2F（2F标高为4000mm）平面图中，创建600mm高的结构梁，将梁属性栏中的Z轴对正设置为底，将Z轴偏移设置为-200mm，那么该结构梁的顶标高为（）A.4600mmB.3400mmC.4400mmD.4800mm答案：C7.对于大型的模型，如果放在一个大模型里，最终的Rvt文件会非常大。所以常需要在建模之前对模型进行分块建模的计划。关于模型拆分原则下属表达错误的是（）A.按照专业拆分B.按照楼号拆分C.按照楼层拆分D.按照房间使用属性拆分答案：D8.在门的类型属性对话框中，点击左下角的预览会出现预览视图，不包含以下哪种视图（）。A.三维视图B.立面视图C.天花板视图D.剖面视图答案：D9.在编辑漫游时，漫游总帧数为600，帧/秒为15，关键帧为5，将第5帧的加速器修改由1修改为5，其总时间是（）。A.40sB.20sC.60sD.50s答案：A10.“机械设置”对话框中下属（）项的设置，主要用来设置凸缘之间交叉、发生遮挡关系时的显示。A.拆分线B.网格线C.拾取线D.隐藏线答案：D11.以下哪个是“放样”建模方式（）A.将两个平行平面上的不同形状的端面进行融合的建模方式B.用于创建需要绘制或应用轮廓且沿路径拉伸该轮廓的族的一种建模方式C•通过绘制一个封闭的拉伸端面并给一个拉伸高度进行建模的方法D.可创建出围绕一根轴旋转而成的几何图形的建模方法答案：B12.以下哪个系统族（）A.楼板B.家具C.柱下独立基础D.RPC答案：B13.管线综合的难点包括哪些建筑部位（）。A.机房、竖井、公共走廊B.大堂C.复杂房间D.层高较高的房间答案：A14.在导航栏中的缩放工具中，单击缩放工具下拉列表，其中不包含以下哪个命令（）A.区域放大B.放大两倍C.缩小两倍D.缩放匹配答案：B15.创建坡道，功能区会显示为“修改|创建坡道草图”，其中不包含以下哪个绘制（）A.梯段B.边界C.踏面D.梯面答案：C16.在创建结构柱的时候，按以下哪个键位循环放置基点（）。A.Ctrl键B.Tab键C.回车键D.空格键答案：D17.Revit软件可通过导入等高线数据来创建地形，但不支持下列哪种格式（）A.DWGB.DXFC.DGND.RVT答案：D18.下列关于消火栓创建的操作流程的说法正确的是（）A.单击【系统】命令栏，接着单击【卫浴和管道】选项卡，最后单击【机械设备】B.单击【系统】选项卡，接着单击【HVAC】命令栏，最后单击【机械设备】C.单击【系统】命令栏，接着单击【卫浴和管道】命令栏，最后单击【管路附件】D.单击【系统】命令栏，接着单击【机械】选项卡，最后单击【机械设备】答案：D19.快模软件中，关于矩形轴网命令，下列描述错误的是A.只需要点几下鼠标就可以创建多开间和多进深的轴网B.创建后的轴网可以自动带有尺寸标注C.轴号名字可以跳过I、O、Z这几个字符D.无法设置轴线标注样式答案：D20.在2F平面中创建垂直结构柱，在选项栏中生成方式为“深度”，标高选择未连接，偏移量设置为3000，那么是（）。A.底部标高为2F，底部偏移为-3000,顶部标高为2F，顶部偏移为0B.底部标高为2F，底部偏移为3000，顶部标高为2F，顶部偏移为0C.底部标高为2F，底部偏移为0,顶部标高为2F，顶部偏移为3000D.底部标高为2F，底部偏移为0,顶部标高为2F，顶部偏移为-3000答案：A21.（）用来指定当前视图下相邻管段之间垂直对齐方式。A.水平对正B.水平对齐C.垂直对正D.垂直对齐答案：C22.关于管道系统分类，系统类型和系统名称说法正确的是（）。A.系统分类、系统类型、和系统名称都是Revit预设，用...
