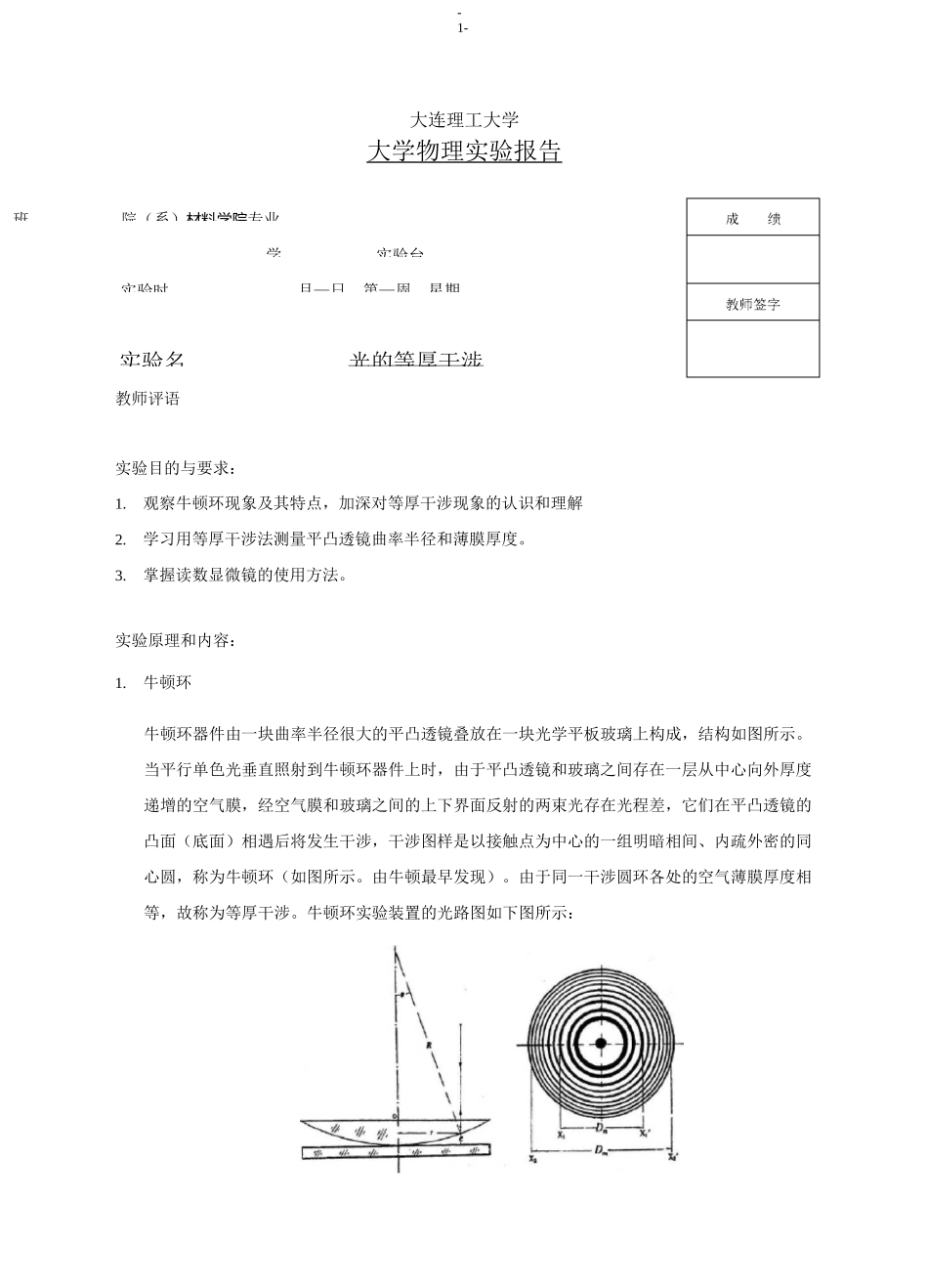

院（系）材料学院专业.-1-.班学.实验台实验时月—日，第—周，星期.实验名光的等厚干涉大连理工大学大学物理实验报告教师评语实验目的与要求：1.观察牛顿环现象及其特点，加深对等厚干涉现象的认识和理解2.学习用等厚干涉法测量平凸透镜曲率半径和薄膜厚度。3.掌握读数显微镜的使用方法。实验原理和内容：1.牛顿环牛顿环器件由一块曲率半径很大的平凸透镜叠放在一块光学平板玻璃上构成，结构如图所示。当平行单色光垂直照射到牛顿环器件上时，由于平凸透镜和玻璃之间存在一层从中心向外厚度递增的空气膜，经空气膜和玻璃之间的上下界面反射的两束光存在光程差，它们在平凸透镜的凸面（底面）相遇后将发生干涉，干涉图样是以接触点为中心的一组明暗相间、内疏外密的同心圆，称为牛顿环（如图所示。由牛顿最早发现）。由于同一干涉圆环各处的空气薄膜厚度相等，故称为等厚干涉。牛顿环实验装置的光路图如下图所示：-2-=2d2k-2九(2k+1)2K=1,2,3,....,明环K=0,1,2,...暗环设射入单色光的波长为儿在距接触点rk处将产生第k级牛顿环，此处对应的空气膜厚度为dk，则空气膜上下两界面依次反射的两束光线的光程差为九o=2nd+—kk2式中，n为空气的折射率（一般取1），"2是光从光疏介质（空气）射到光密介质（玻璃）的交界面上反射时产生的半波损失。根据干涉条件，当光程差为波长的整数倍时干涉相长，反之为半波长奇数倍时干涉相消，故薄膜上下界面上的两束反射光的光程差存在两种情况：由上页图可得干涉环半径rk，膜的厚度dk与平凸透镜的曲率半径R之间的关系R2=（R-d）2+r2。由于dk远小于R，故可以将其平方项忽略而得到2Rd=r2。结合以上kkkk的两种情况公式，得到：r2=2Rd=kR九，k=0,1,2...,暗环kk由以上公式课件，rk与dk成二次幕的关系，故牛顿环之间并不是等距的，且为了避免背光因素干扰一般选取暗环作为观测对象。而在实际中由于压力形变等原因，凸透镜与平板玻璃的接触不是一个理想的点而是一个圆面；另外镜面沾染回程会导致环中心成为一个光斑，这些都致使干涉环的级数和半径无法准确测量。而使用差值法消去附加的光程差，用测量暗环的直径来代替半径，都可以减少以上类型的误差出现。由上可得：D2—D2R=mn4(m—n)九式中，Dm、Dn分别是第m级与第n级的暗环直径，由上式即可计算出曲率半径R。由于式中使用环数差m-n代替了级数k，避免了圆环中心及暗环级数无法确定的问题。凸透镜的曲率半径也可以由作图法得出。测得多组不同的Dm和m,根据公式D2m=4RXm,可知只要作图求出斜率4R九，代入已知的单色光波长，即可求出凸透镜的曲率半径Ro2.劈尖将两块光学平玻璃叠合在一起，并在其另一端插入待测的薄片或细丝（尽可能使其与玻璃的搭接线平行），则在两块玻璃之间形成以空气劈尖，如下图所示：-3-k=0,1,2,...当单色光垂直射入时，在空气薄膜上下两界面反射的两束光发生干涉；由于空气劈尖厚度相等之处是平行于两玻璃交线的平行直线，因此干涉条纹是一组明暗相间的等距平行条纹，属于等厚干涉。干涉条件如下：5=2d+=（2k+1）一kk22可知，第k级暗条纹对应的空气劈尖厚度为由干涉条件可知，当k=0时d0=0，对应玻璃板的搭接处，为零级暗条纹。若在待测薄物体出出现的是第N级暗条纹，可知待测薄片的厚度（或细丝的直径）为,九d=N—2实际操作中由于N值较大且干涉条纹细密，不利于N值的准确测量。可先测出n条干涉条纹的距离1，在测得劈尖交线到薄片处的距离为L，则干涉条纹的总数为:代入厚度计算式，可得厚度/直径为：主要仪器设备:读数显微镜，纳光灯，牛顿环器件，劈尖器件。步骤与操作方法:1.牛顿环直径的测量（1）准备工作:点亮并预热纳光灯；调整光路，使纳光灯均匀照射到读数显微镜的反光镜上并调节反光镜片使得光束垂直射入牛顿环器件。恰当调整牛顿环器件，直至肉眼课件细小的-4-正常完整的牛顿环干涉条纹后，把牛顿环器件放至显微镜的中央并对准。完成显微镜的调焦使牛顿环的中央与十字交叉的中心对准后，固定牛顿环器件。（2）测量牛顿环的直径：从第6级开始逐级测量到第15级暗环的直径，使用单项测量法。转动测微鼓轮，从零环处开始向左计数，到第15级暗环时，继续向左跨过直至第18级暗环后反向...
