聚苯板外墙保温工程施工方案VIP免费

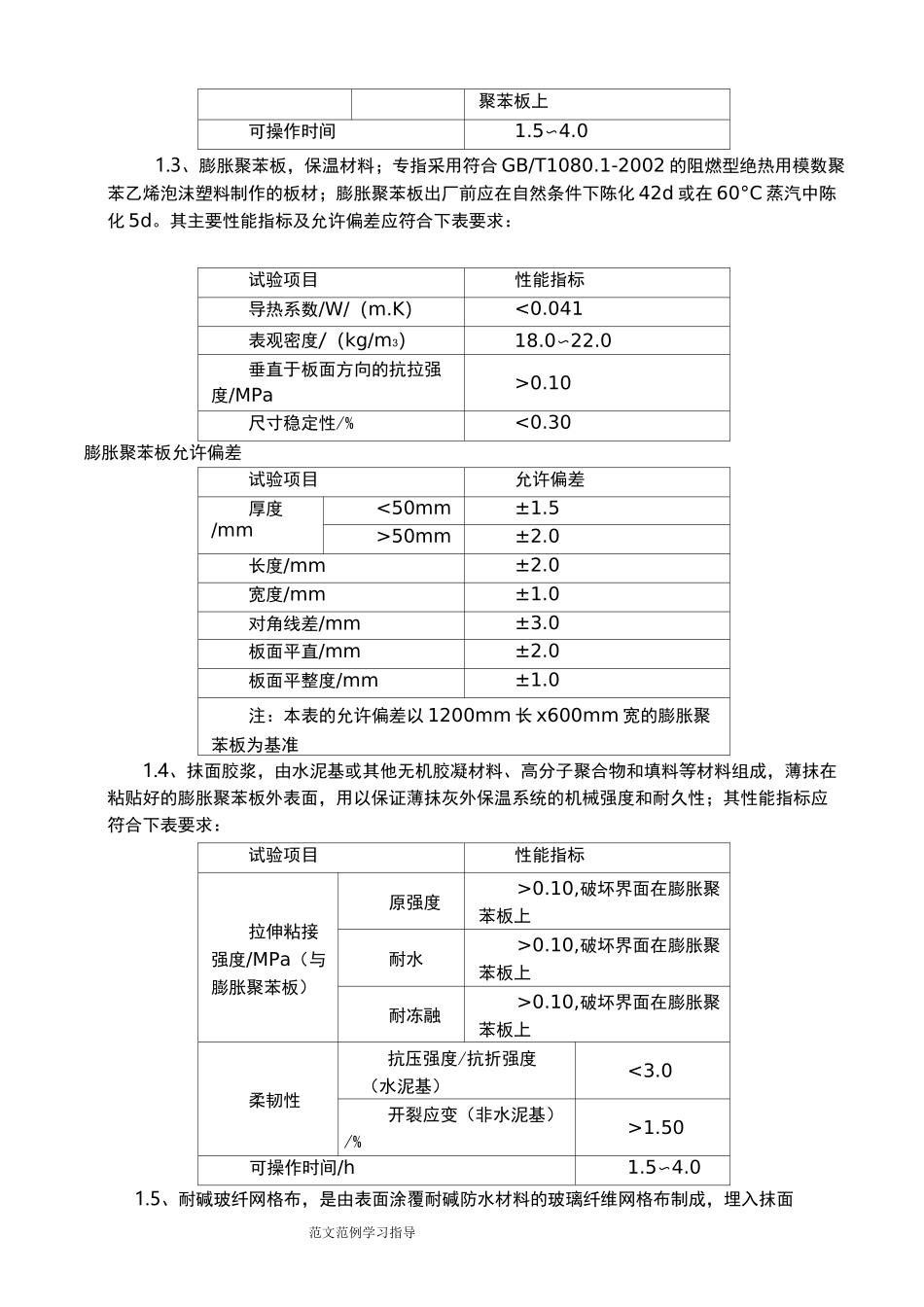

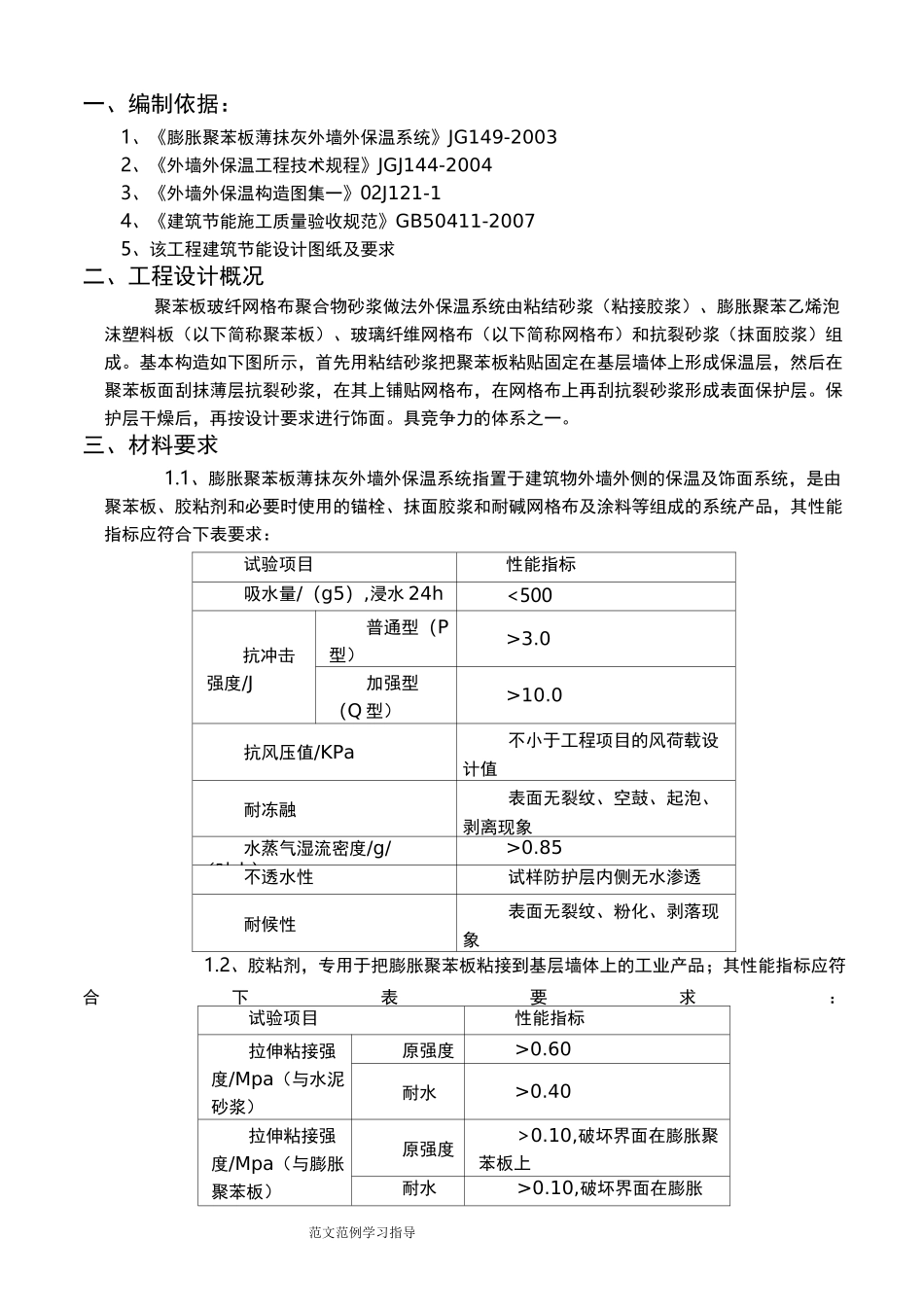

范文范例学习指导一、编制依据：1、《膨胀聚苯板薄抹灰外墙外保温系统》JG149-20032、《外墙外保温工程技术规程》JGJ144-20043、《外墙外保温构造图集一》02J121-14、《建筑节能施工质量验收规范》GB50411-20075、该工程建筑节能设计图纸及要求二、工程设计概况聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结砂浆（粘接胶浆）、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抗裂砂浆（抹面胶浆）组成。基本构造如下图所示，首先用粘结砂浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抗裂砂浆，在其上铺贴网格布，在网格布上再刮抗裂砂浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。具竞争力的体系之一。三、材料要求1.1、膨胀聚苯板薄抹灰外墙外保温系统指置于建筑物外墙外侧的保温及饰面系统，是由聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网格布及涂料等组成的系统产品，其性能指标应符合下表要求：试验项目性能指标吸水量/（g5）,浸水24h<500抗冲击强度/J普通型（P型）>3.0加强型（Q型）>10.0抗风压值/KPa不小于工程项目的风荷载设计值耐冻融表面无裂纹、空鼓、起泡、剥离现象水蒸气湿流密度/g/（叶.h）>0.85不透水性试样防护层内侧无水渗透耐候性表面无裂纹、粉化、剥落现象1.2、胶粘剂，专用于把膨胀聚苯板粘接到基层墙体上的工业产品；其性能指标应符合下表要求：试验项目性能指标拉伸粘接强度/Mpa（与水泥砂浆）原强度>0.60耐水>0.40拉伸粘接强度/Mpa（与膨胀聚苯板）原强度>0.10,破坏界面在膨胀聚苯板上耐水>0.10,破坏界面在膨胀范文范例学习指导聚苯板上可操作时间1.5〜4.01.3、膨胀聚苯板，保温材料；专指采用符合GB/T1080.1-2002的阻燃型绝热用模数聚苯乙烯泡沫塑料制作的板材；膨胀聚苯板出厂前应在自然条件下陈化42d或在60°C蒸汽中陈化5d。其主要性能指标及允许偏差应符合下表要求：试验项目性能指标导热系数/W/（m.K）<0.041表观密度/（kg/m3）18.0〜22.0垂直于板面方向的抗拉强度/MPa>0.10尺寸稳定性/%<0.30膨胀聚苯板允许偏差试验项目允许偏差厚度/mm<50mm±1.5>50mm±2.0长度/mm±2.0宽度/mm±1.0对角线差/mm±3.0板面平直/mm±2.0板面平整度/mm±1.0注：本表的允许偏差以1200mm长x600mm宽的膨胀聚苯板为基准1.4、抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性；其性能指标应符合下表要求：试验项目性能指标拉伸粘接强度/MPa（与膨胀聚苯板）原强度>0.10,破坏界面在膨胀聚苯板上耐水>0.10,破坏界面在膨胀聚苯板上耐冻融>0.10,破坏界面在膨胀聚苯板上柔韧性抗压强度/抗折强度（水泥基）<3.0开裂应变（非水泥基）/%>1.50可操作时间/h1.5〜4.01.5、耐碱玻纤网格布，是由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋入抹面范文范例学习指导胶浆中，形成薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性；其性能指标应符合下表要求:试验项目性能指标单位面积质量/(g/叶)>160(300)耐碱断裂强力(经、纬向)/N/50mm>1250耐碱断裂强力保留率(经、纬向)/%>50断裂应变(经、纬向)/%<5.01.6、锚栓，把膨胀聚苯板固定于基层墙体的专用连接件，由具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分组成；其性能指标应符合下表要求：试验项目性能指标单个锚栓抗拉承载力标准值/KN>0.30单个锚栓对系统传热增加值/W/(m2.K)<0.0043.1其它材料：(1)发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，深度为缝的50%-70%，直径按缝宽的1.3倍选用；(2)建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。四、施工准备4.1施工条件(1)外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求；门窗框应已立完。墙体垂直全高：H/1000且w30mm、平整度：2m长度为＜4mm;(2)工作地点的环境温度不得低于5°C,风力不大于5级，雨天不得施工。(3)夏季施工为避免施工中突然降雨，应准备遮盖物(塑料薄膜等)，防止雨水冲刷墙面。(4)安装好外墙面的预埋件，如雨水管卡、空调外机埋件等。4.2基层抹...
