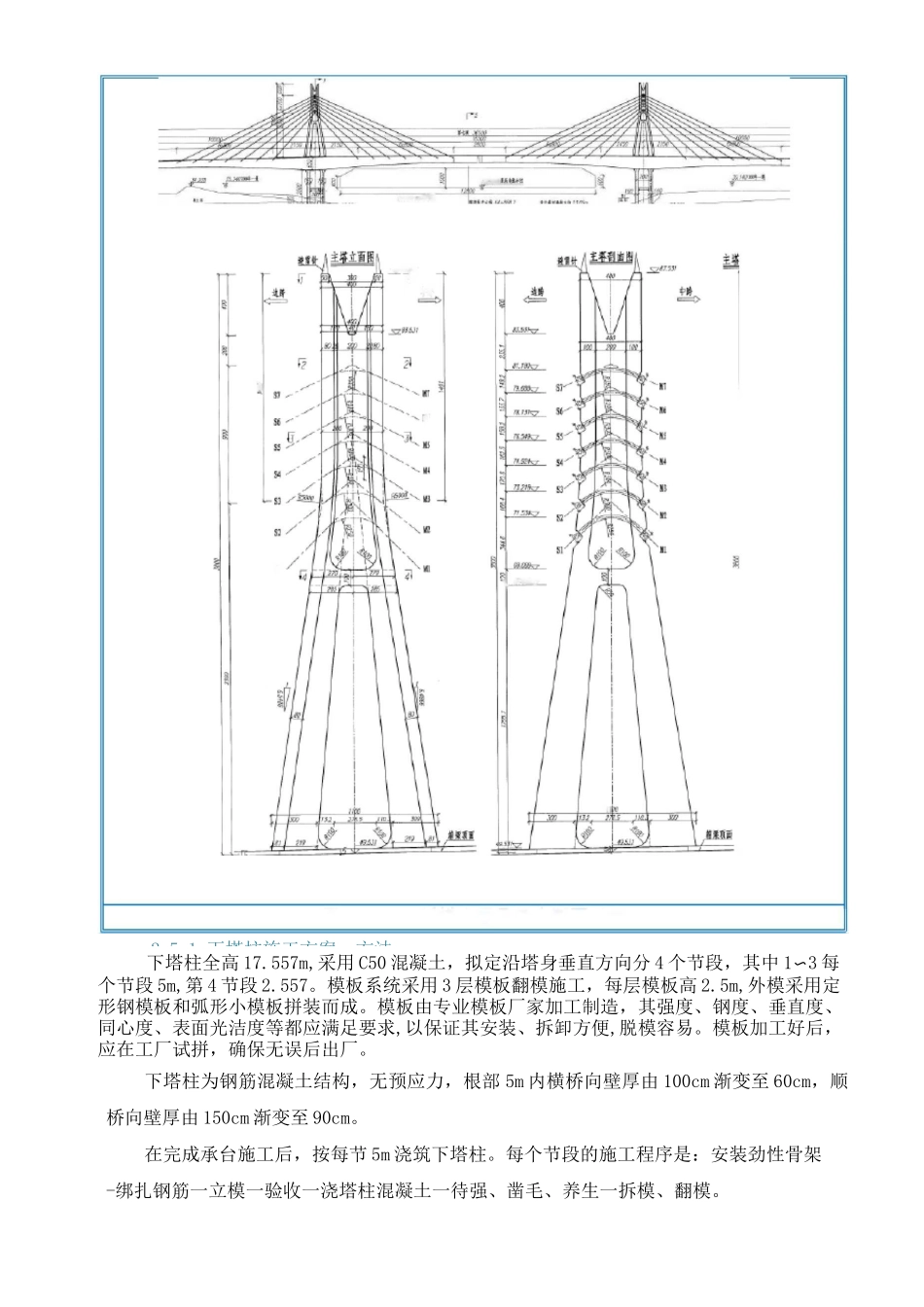

2.5.（重点工程）颍河特大桥主塔塔身施工方案、方法与技术措施颍河特大桥共设置两座斜拉索塔，均为人字形。塔身总高度为38m,分上塔柱（20.443m）和下塔柱（17.557m）,上塔柱采用圆端型矩形截面，共设置七道斜拉索，下塔柱为两道独立圆端型矩形柱，与桥墩及箱梁固结。颍河特大桥主塔为本标段施工控制重点。桥塔布置及断面如图2.5-1所示。i:w殍』了*l5I..p■2.5.1.下塔柱施工方案、方法颍河台湾大桥主塔总体布V旷吟7主塔塔身剖面图2.5-1桥塔布置及塔身断面示意0/371申下塔柱全高17.557m,采用C50混凝土，拟定沿塔身垂直方向分4个节段，其中1〜3每个节段5m,第4节段2.557。模板系统采用3层模板翻模施工，每层模板高2.5m,外模采用定形钢模板和弧形小模板拼装而成。模板由专业模板厂家加工制造，其强度、钢度、垂直度、同心度、表面光洁度等都应满足要求,以保证其安装、拆卸方便,脱模容易。模板加工好后，应在工厂试拼，确保无误后出厂。下塔柱为钢筋混凝土结构，无预应力，根部5m内横桥向壁厚由100cm渐变至60cm，顺桥向壁厚由150cm渐变至90cm。在完成承台施工后，按每节5m浇筑下塔柱。每个节段的施工程序是：安装劲性骨架-绑扎钢筋一立模一验收一浇塔柱混凝土一待强、凿毛、养生一拆模、翻模。下塔柱施工工艺流程见图2.5.1-1所示。2.5.1.1.施工准备在主塔施工前，精确测量定出主塔的平面位置，放出模板轮廓线，用砂浆找平模板下部的标高，以保证模板的垂直度；将塔柱处承台顶面的混凝土表面进行凿毛处理，并用清水冲洗干净，以保证墩台连接的质量。2.5.1.2.下塔柱劲性骨架施工为满足下塔柱高空施工过程中塔柱施工导向、钢筋定位、模板固定的需要，同时方便测量放线，下塔柱施工时设置劲性骨架。（1）劲性骨架设计劲性骨架在设计时，主要应考虑以下几点因素：①塔柱竖向主筋接长时定位稳定的需要；②劲性骨架自身稳定及精确定位钢筋的刚度的需要；③方便现场劲性骨架的安装施工。劲性骨架采用I28a工字钢作为骨架，［16槽钢作为斜撑和连接撑。考虑现场施工的方便性，塔柱四角点区域设计成小断面桁架，结合分节浇筑高度和单次钢筋绑扎高度考虑，桁架单节高度设计为3m，加工和安装时应注意调整竖向骨架与横向骨架之间的角度，使其符合下塔柱弧形尺寸。（2）劲性骨架的加工为提高现场施工效率，便于现场安装，预先在加工场将小断面桁架分榀分节段加工，再运至现场吊装，然后用［16槽钢连接成整体。小断面桁架在加工场进行加工。为保证小断面桁架的加工精度，应在平整的专用台座上定型靠模制作，加工好的成品分类标记堆放。（3）劲性骨架的安装①劲性骨架的接长与初定位劲性骨架现场接长初定位时，预先在已安装的小断面桁架顶部竖向角钢内侧贴焊同型号的短角钢作为接长桁架底口安装定位码。然后采用起重设备起吊小断面桁架，缓慢靠近已安装的桁架，使其竖向角钢底口靠紧作为安装定位码的短角钢，测量安装桁架顶口的平面位置、单节倾斜角度和顶面高程，并根据测量结果进行调整，当桁架位置满足要求后，立即将桁架竖向角钢下口与定位码短角钢焊接，桁架初定位完成。②劲性骨架水平连接精确定位小断面桁架接长、初定位完成以后，焊接水平连接角钢。首先，在桁架上焊接水平定位角钢，并在水平定位角钢上放样出下塔柱竖向主筋水平位置控制点，确定主筋水平位置边线然后，根据主筋水平位置边线安装、焊接水平连接角钢，并根据水平连接角钢的长度加设水平撑。2.5.1.3.下塔柱钢筋施工钢筋下料、制作在加工场地进行，钢筋加工完毕后，按照钢筋型号分类摆放整齐，挂上标识牌注明，以便于检查、转运。下塔柱①32mm主筋在承台施工预埋时提前错开搭接接头，第一层接头比浇筑混凝土面高50cm,第二层搭接主筋比混凝土面高200cm,由于下塔柱单次浇筑高度5.0m,因此在承台起始段钢筋预埋准确后，后续分段中主筋下料按照单节5.0m长控制套筒连接接长。（1）主筋绑扎步骤①：劲性骨架安装完毕后，在劲性骨架上安装水平定位角钢，并在水平定位角钢上放样出内外侧主筋的水平边线位置控制点。步骤②：根据水平定位角钢上的控制点，焊接连接内外侧连接角钢。步骤③：在连接角钢上放样出内外侧主筋的间距和位置，接长、固定...
