潍钢1#转炉倾动系统控制说明VIP免费

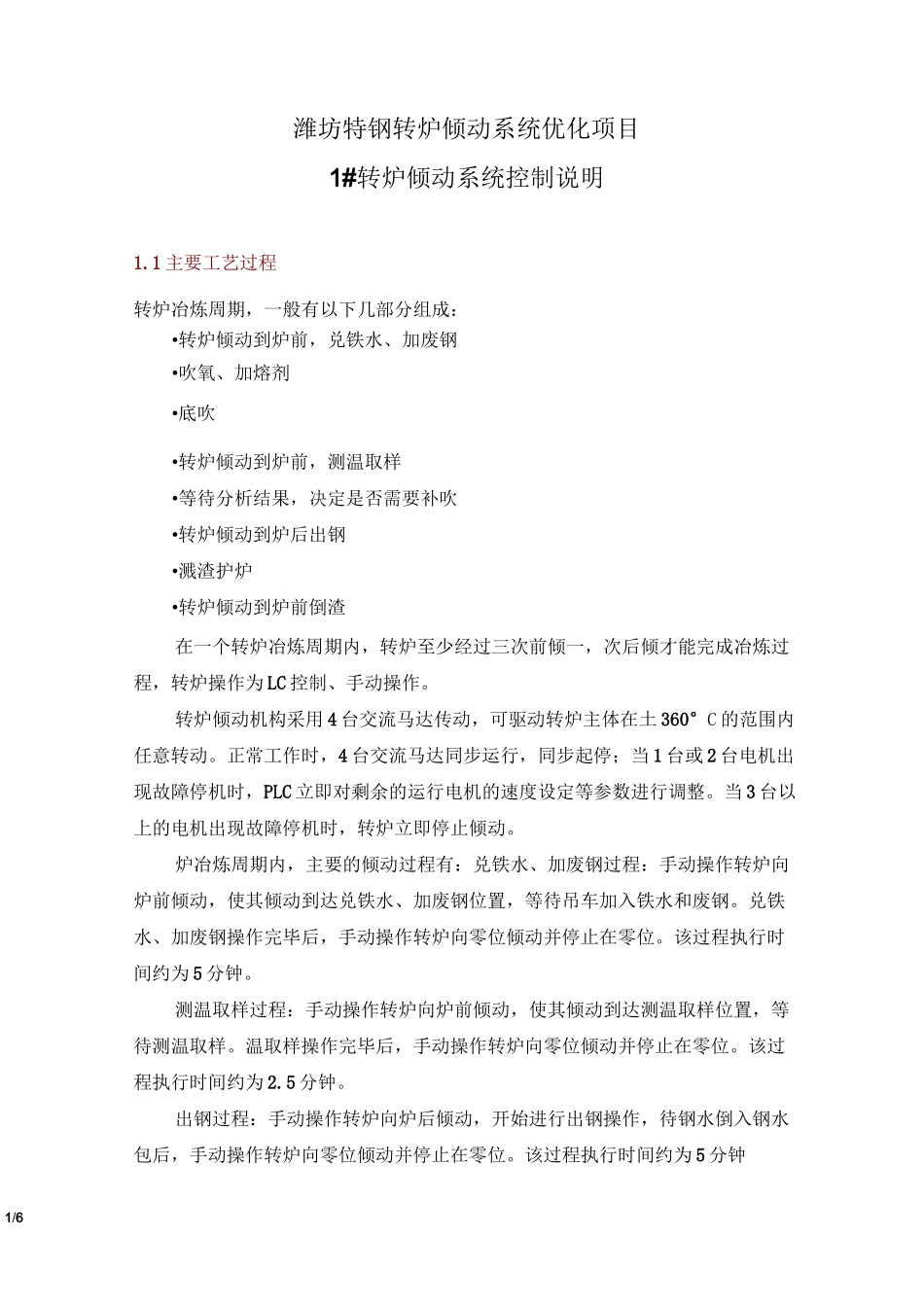

潍钢1#转炉倾动系统控制说明_第1页
1/6

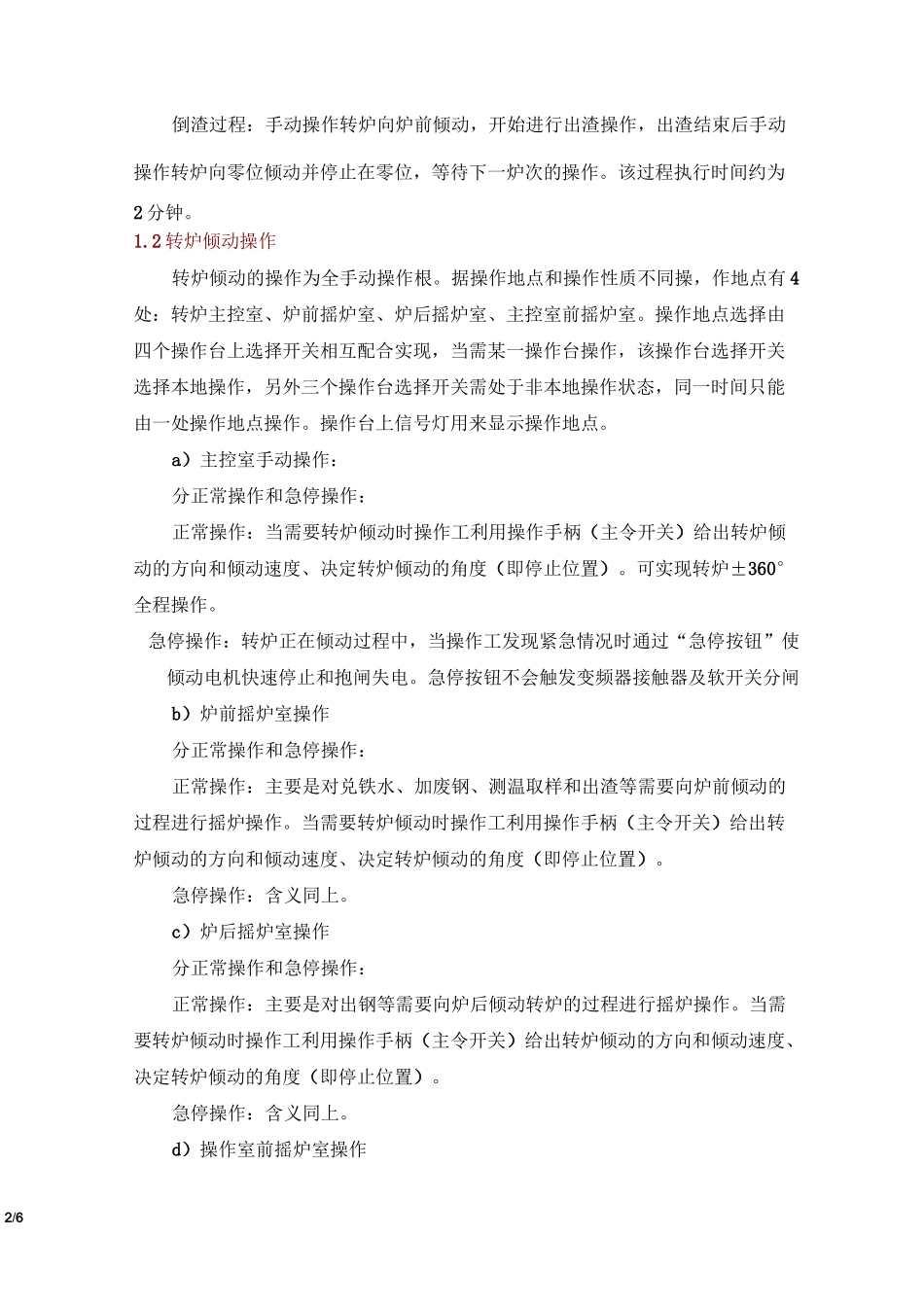

潍钢1#转炉倾动系统控制说明_第2页
2/6

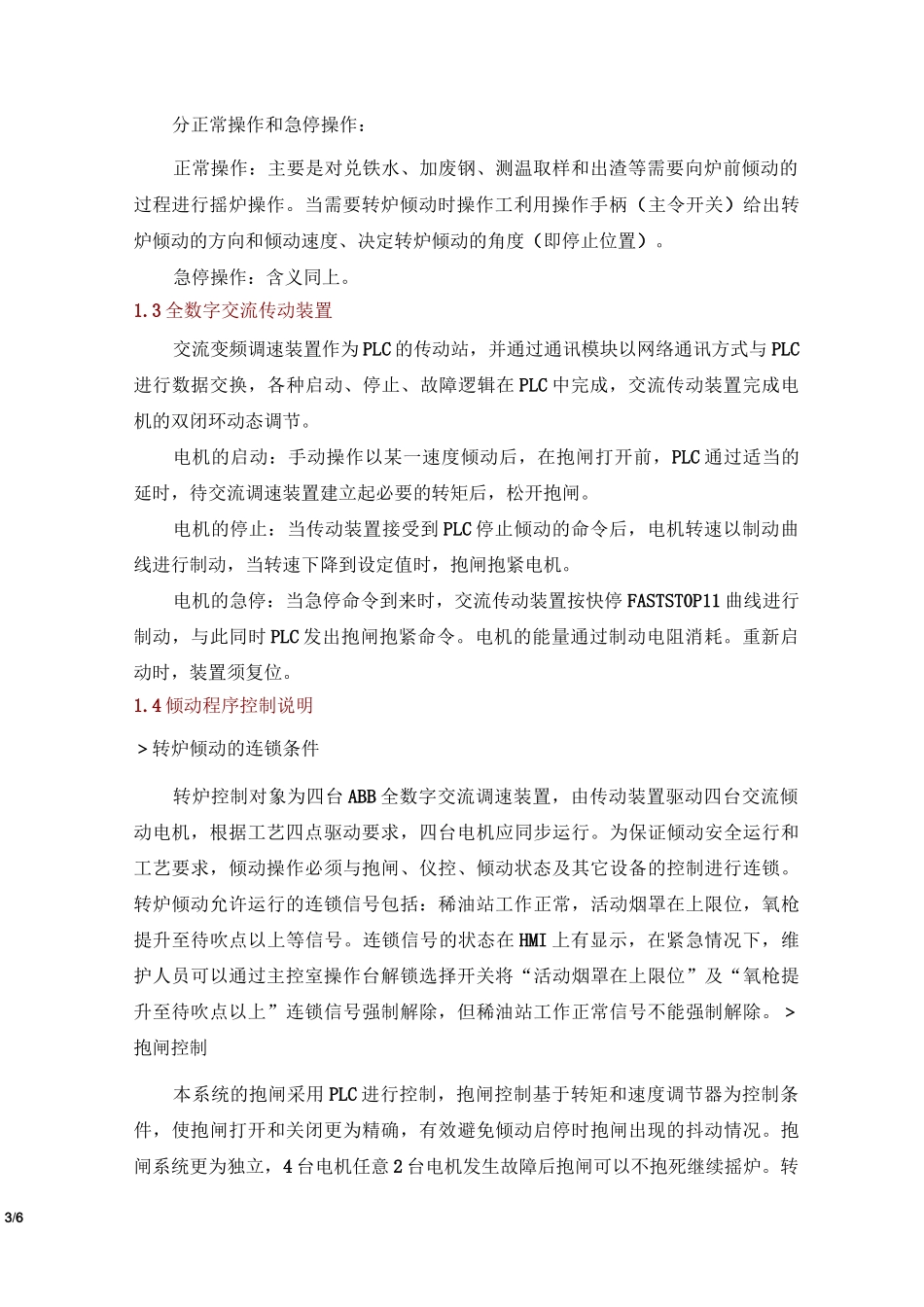

潍钢1#转炉倾动系统控制说明_第3页
3/6
1/6潍坊特钢转炉倾动系统优化项目1#转炉倾动系统控制说明1.1主要工艺过程转炉冶炼周期,一般有以下几部分组成:•转炉倾动到炉前,兑铁水、加废钢•吹氧、加熔剂•底吹•转炉倾动到炉前,测温取样•等待分析结果,决定是否需要补吹•转炉倾动到炉后出钢•溅渣护炉•转炉倾动到炉前倒渣在一个转炉冶炼周期内,转炉至少经过三次前倾一,次后倾才能完成冶炼过程,转炉操作为LC控制、手动操作。转炉倾动机构采用4台交流马达传动,可驱动转炉主体在土360°C的范围内任意转动。正常工作时,4台交流马达同步运行,同步起停;当1台或2台电机出现故障停机时,PLC立即对剩余的运行电机的速度设定等参数进行调整。当3台以上的电机出现故障停机时,转炉立即停止倾动。炉冶炼周期内,主要的倾动过程有:兑铁水、加废钢过程:手动操作转炉向炉前倾动,使其倾动到达兑铁水、加废钢位置,等待吊车加入铁水和废钢。兑铁水、加废钢操作完毕后,手动操作转炉向零位倾动并停止在零位。该过程执行时间约为5分钟。测温取样过程:手动操作转炉向炉前倾动,使其倾动到达测温取样位置,等待测温取样。温取样操作完毕后,手动操作转炉向零位倾动并停止在零位。该过程执行时间约为2.5分钟。出钢过程:手动操作转炉向炉后倾动,开始进行出钢操作,待钢水倒入钢水包后,手动操作转炉向零位倾动并停止在零位。该过程执行时间约为5分钟2/6倒渣过程:手动操作转炉向炉前倾动,开始进行出渣操作,出渣结束后手动操作转炉向零位倾动并停止在零位,等待下一炉次的操作。该过程执行时间约为2分钟。1.2转炉倾动操作转炉倾动的操作为全手动操作根。据操作地点和操作性质不同操,作地点有4处:转炉主控室、炉前摇炉室、炉后摇炉室、主控室前摇炉室。操作地点选择由四个操作台上选择开关相互配合实现,当需某一操作台操作,该操作台选择开关选择本地操作,另外三个操作台选择开关需处于非本地操作状态,同一时间只能由一处操作地点操作。操作台上信号灯用来显示操作地点。a)主控室手动操作:分正常操作和急停操作:正常操作:当需要转炉倾动时操作工利用操作手柄(主令开关)给出转炉倾动的方向和倾动速度、决定转炉倾动的角度(即停止位置)。可实现转炉±360°全程操作。急停操作:转炉正在倾动过程中,当操作工发现紧急情况时通过“急停按钮”使倾动电机快速停止和抱闸失电。急停按钮不会触发变频器接触器及软开关分闸b)炉前摇炉室操作分正常操作和急停操作:正常操作:主要是对兑铁水、加废钢、测温取样和出渣等需要向炉前倾动的过程进行摇炉操作。当需要转炉倾动时操作工利用操作手柄(主令开关)给出转炉倾动的方向和倾动速度、决定转炉倾动的角度(即停止位置)。急停操作:含义同上。c)炉后摇炉室操作分正常操作和急停操作:正常操作:主要是对出钢等需要向炉后倾动转炉的过程进行摇炉操作。当需要转炉倾动时操作工利用操作手柄(主令开关)给出转炉倾动的方向和倾动速度、决定转炉倾动的角度(即停止位置)。急停操作:含义同上。d)操作室前摇炉室操作3/6分正常操作和急停操作:正常操作:主要是对兑铁水、加废钢、测温取样和出渣等需要向炉前倾动的过程进行摇炉操作。当需要转炉倾动时操作工利用操作手柄(主令开关)给出转炉倾动的方向和倾动速度、决定转炉倾动的角度(即停止位置)。急停操作:含义同上。1.3全数字交流传动装置交流变频调速装置作为PLC的传动站,并通过通讯模块以网络通讯方式与PLC进行数据交换,各种启动、停止、故障逻辑在PLC中完成,交流传动装置完成电机的双闭环动态调节。电机的启动:手动操作以某一速度倾动后,在抱闸打开前,PLC通过适当的延时,待交流调速装置建立起必要的转矩后,松开抱闸。电机的停止:当传动装置接受到PLC停止倾动的命令后,电机转速以制动曲线进行制动,当转速下降到设定值时,抱闸抱紧电机。电机的急停:当急停命令到来时,交流传动装置按快停FASTST0P11曲线进行制动,与此同时PLC发出抱闸抱紧命令。电机的能量通过制动电阻消耗。重新启动时,装置须复位。1.4倾动程序控制说明>转炉倾动的连锁条件转炉控制对象为四台ABB全数字交流调速装置,由传动装置驱动四...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

潍钢1#转炉倾动系统控制说明
