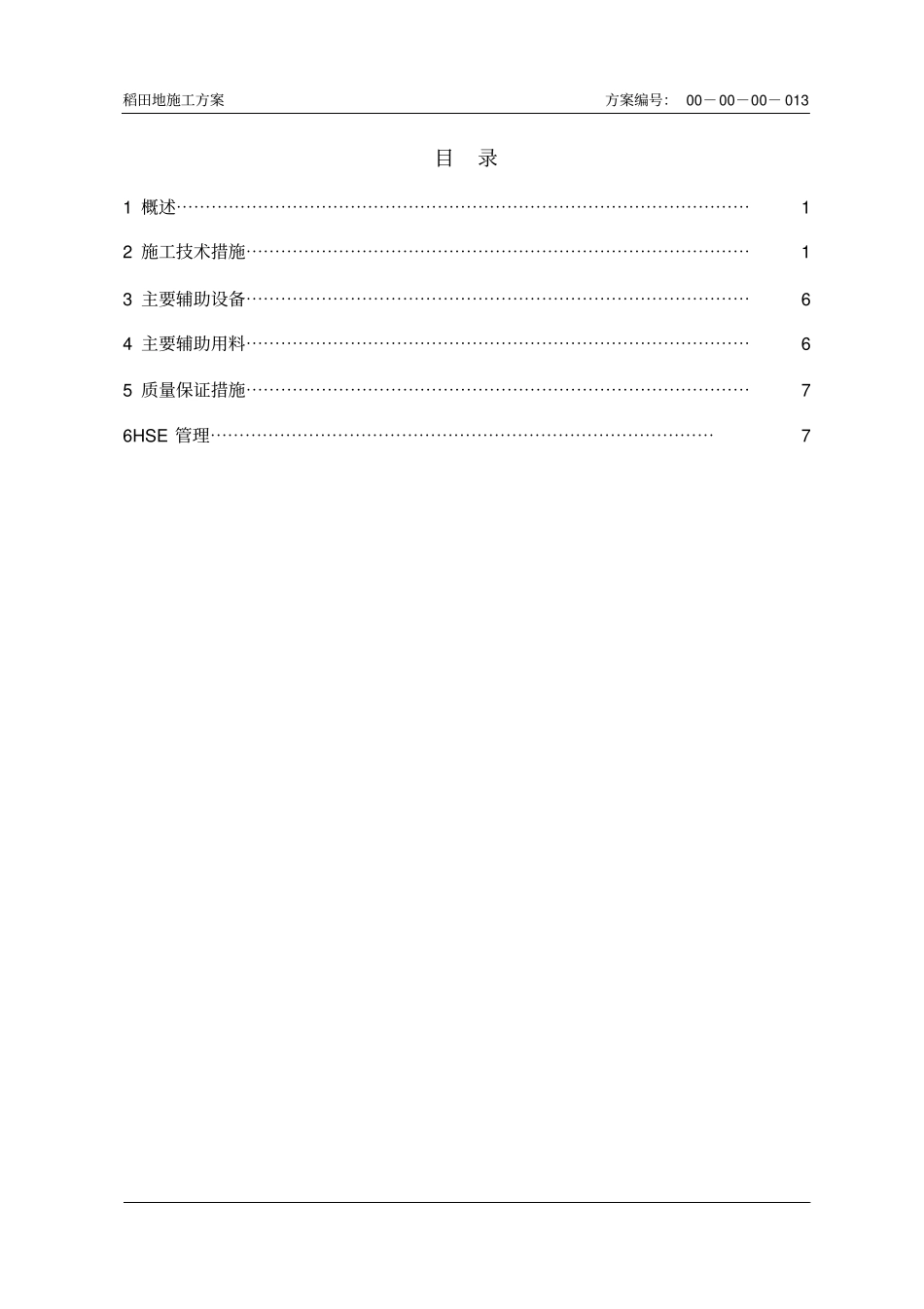

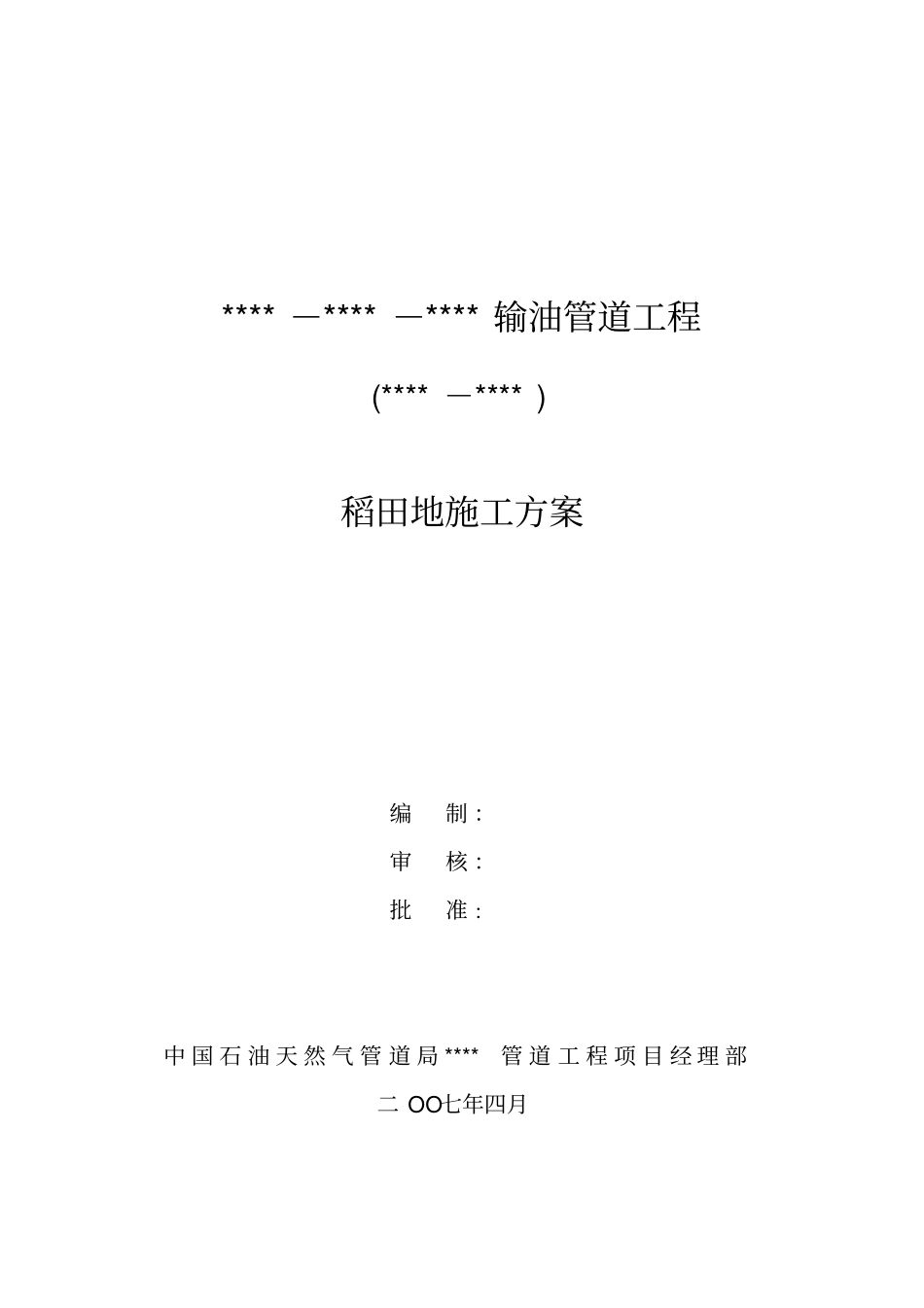

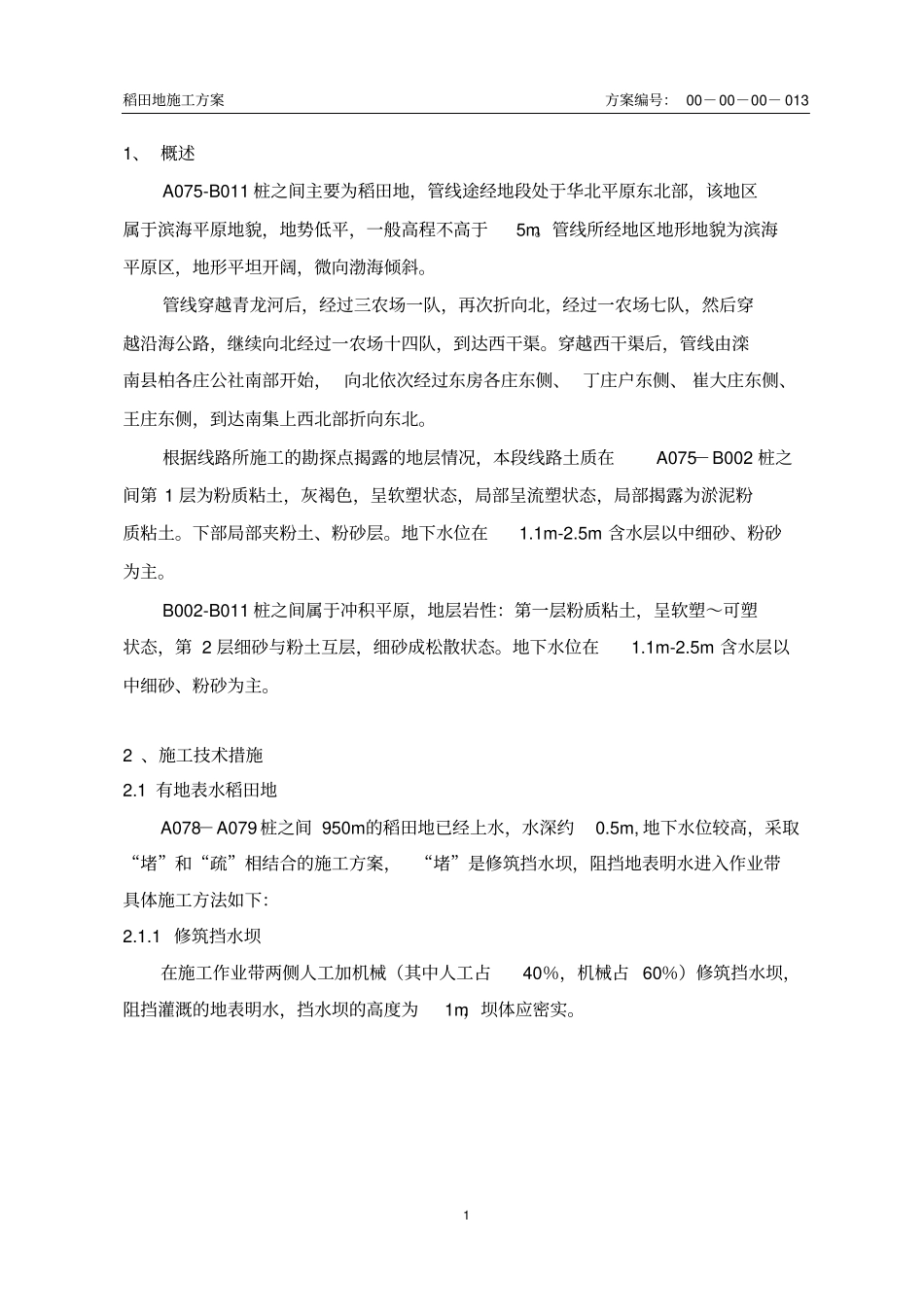

****－****－****输油管道工程(****－****)稻田地施工方案编制：审核：批准：中国石油天然气管道局****管道工程项目经理部二OO七年四月稻田地施工方案方案编号：00－00－00－013目录1概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12施工技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13主要辅助设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯64主要辅助用料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯65质量保证措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯76HSE管理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7稻田地施工方案方案编号：00－00－00－01311、概述A075-B011桩之间主要为稻田地，管线途经地段处于华北平原东北部，该地区属于滨海平原地貌，地势低平，一般高程不高于5m。管线所经地区地形地貌为滨海平原区，地形平坦开阔，微向渤海倾斜。管线穿越青龙河后，经过三农场一队，再次折向北，经过一农场七队，然后穿越沿海公路，继续向北经过一农场十四队，到达西干渠。穿越西干渠后，管线由滦南县柏各庄公社南部开始，向北依次经过东房各庄东侧、丁庄户东侧、崔大庄东侧、王庄东侧，到达南集上西北部折向东北。根据线路所施工的勘探点揭露的地层情况，本段线路土质在A075－B002桩之间第1层为粉质粘土，灰褐色，呈软塑状态，局部呈流塑状态，局部揭露为淤泥粉质粘土。下部局部夹粉土、粉砂层。地下水位在1.1m-2.5m含水层以中细砂、粉砂为主。B002-B011桩之间属于冲积平原，地层岩性：第一层粉质粘土，呈软塑～可塑状态，第2层细砂与粉土互层，细砂成松散状态。地下水位在1.1m-2.5m含水层以中细砂、粉砂为主。2、施工技术措施2.1有地表水稻田地A078－A079桩之间950m的稻田地已经上水，水深约0.5m,地下水位较高，采取“堵”和“疏”相结合的施工方案，“堵”是修筑挡水坝，阻挡地表明水进入作业带具体施工方法如下：2.1.1修筑挡水坝在施工作业带两侧人工加机械（其中人工占40％，机械占60％）修筑挡水坝，阻挡灌溉的地表明水，挡水坝的高度为1m，坝体应密实。稻田地施工方案方案编号：00－00－00－01322.1.2抽水作业带两侧的挡水坝修建完以后，用12〞潜水泵抽水，水泵用85KW发电机作为动力。2.1.3清淤泥由于稻田段表层淤泥层较厚，清淤泥长度95m，宽15m,厚0.5m。可先用挖掘机将作业带表层淤泥清到一边，再自然晾晒。2.1.4开挖排水沟采用挖掘机在作业带的两侧开挖1.0m深的排水沟，并每间隔20-30m开挖一条纵沟将两条排水沟连通，形成一个排除地表水的网络。排水沟开挖土可堆放在挡水坝上。采用4〞进行间断性抽水。2.1.5铺垫施工作业带由于稻田地段上水后地耐力比较低，可采用铺设管排的方式保证设备的通行。钢25m管沟中心线施工作业带管沟开挖土排水沟挡水坝挡水坝修筑平面示意图20m挡水坝排水沟4m4m1m1.5m排水沟剖图8m1m挡水坝剖图15m稻田地施工方案方案编号：00－00－00－0133管排由Ф159mm×5mm钢管焊接而成，钢管排尺寸为1.5m×6m。2.1.6运布管1)运布管采用拖管爬犁(爬犁采用浮船型)，推土机牵引，拖管爬犁宽度为2.5米。每次运输4根钢管。2)在浮船型爬犁的挡管以及有棱角处，垫上橡胶板，防止管线防腐层被破坏。2.1.6组对、焊接组对焊接时，水田内土壤承载能力低，在土墩顶部用四个草袋铺垫两层加强承载力，焊接技术要求执行焊接施工验收规范。2.1.7防腐补口由于水田段湿度比较大，所以，喷砂除锈以后，必须马上进行防腐补口作业。2.1.8管沟开挖稻田地上水后，经过一个多月的浸泡，土质非常松软，管沟根本无法成型，因此，应选用沉管方式下沟。首先将管线摆放在中心线位置，挖掘机分别在管线两侧退挖管沟，管沟形成后，钢管自然下沉至沟底。沉管可分为两侧沉管与单侧沉管两种方式。采用沉管法优点在于投入的机具设备少，仅需要投入挖掘机进行即可。但是作业带宽度要求在18m以上，土方量也随之增加。8m9.5m0.5m浮船型爬犁示意图1.8mΦ108钢管稻田地施工方案方案编号：00－00－00－01342.1.9压重块稳管按照设计要求，采用挖掘机安装马鞍式压重块...
