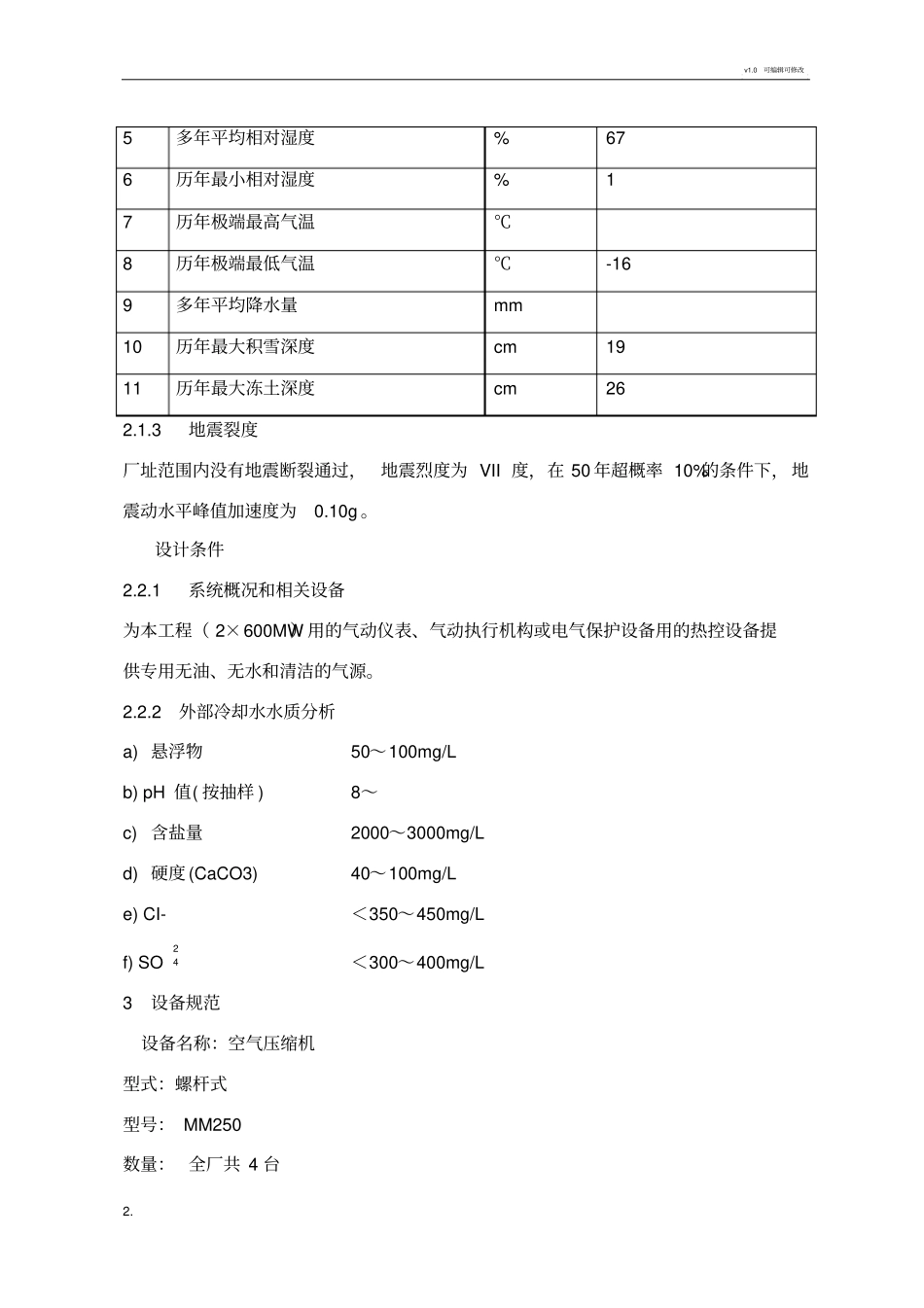

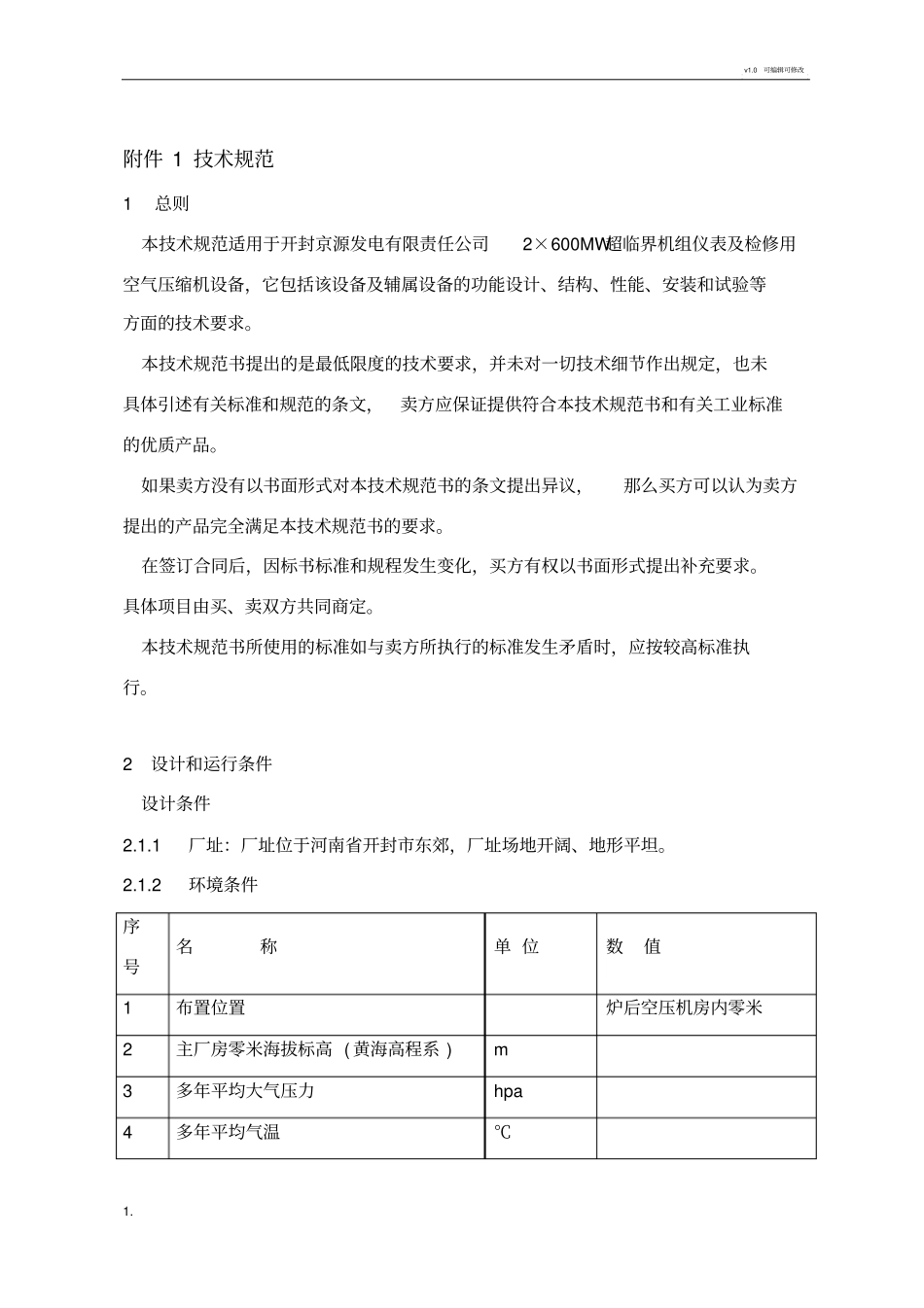

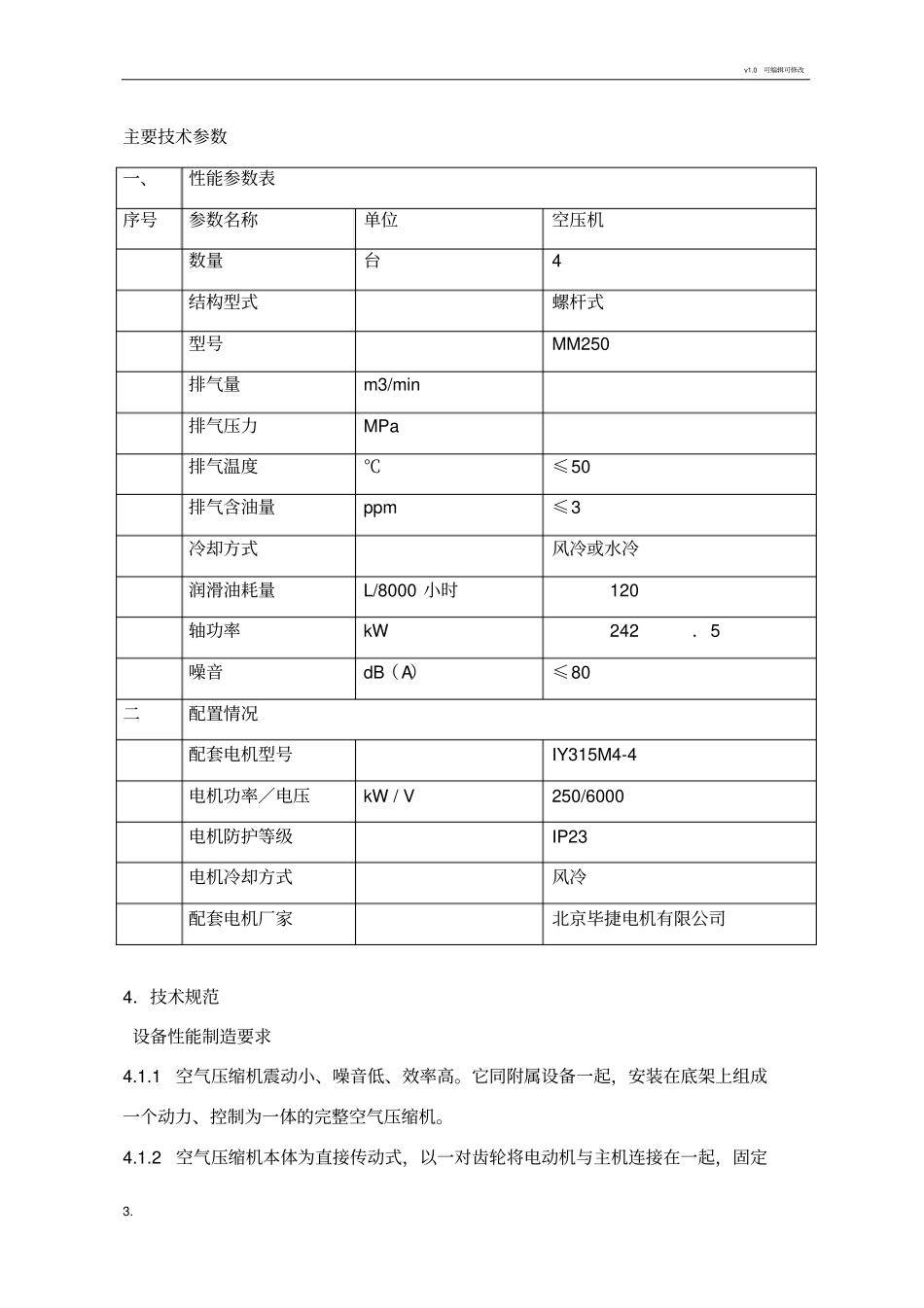

v1.0可编辑可修改1.附件1技术规范1总则本技术规范适用于开封京源发电有限责任公司2×600MW超临界机组仪表及检修用空气压缩机设备，它包括该设备及辅属设备的功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未具体引述有关标准和规范的条文，卖方应保证提供符合本技术规范书和有关工业标准的优质产品。如果卖方没有以书面形式对本技术规范书的条文提出异议，那么买方可以认为卖方提出的产品完全满足本技术规范书的要求。在签订合同后，因标书标准和规程发生变化，买方有权以书面形式提出补充要求。具体项目由买、卖双方共同商定。本技术规范书所使用的标准如与卖方所执行的标准发生矛盾时，应按较高标准执行。2设计和运行条件设计条件2.1.1厂址：厂址位于河南省开封市东郊，厂址场地开阔、地形平坦。2.1.2环境条件序号名称单位数值1布置位置炉后空压机房内零米2主厂房零米海拔标高(黄海高程系)m3多年平均大气压力hpa4多年平均气温℃v1.0可编辑可修改2.5多年平均相对湿度%676历年最小相对湿度%17历年极端最高气温℃8历年极端最低气温℃-169多年平均降水量mm10历年最大积雪深度cm1911历年最大冻土深度cm262.1.3地震裂度厂址范围内没有地震断裂通过，地震烈度为VII度，在50年超概率10%的条件下，地震动水平峰值加速度为0.10g。设计条件2.2.1系统概况和相关设备为本工程（2×600MW）用的气动仪表、气动执行机构或电气保护设备用的热控设备提供专用无油、无水和清洁的气源。2.2.2外部冷却水水质分析a)悬浮物50～100mg/Lb)pH值(按抽样)8～c)含盐量2000～3000mg/Ld)硬度(CaCO3)40～100mg/Le)CI-＜350～450mg/Lf)SO24＜300～400mg/L3设备规范设备名称：空气压缩机型式：螺杆式型号：MM250数量：全厂共4台v1.0可编辑可修改3.主要技术参数一、性能参数表序号参数名称单位空压机数量台4结构型式螺杆式型号MM250排气量m3/min排气压力MPa排气温度℃≤50排气含油量ppm≤3冷却方式风冷或水冷润滑油耗量L/8000小时120轴功率kW242．5噪音dB（A）≤80二配置情况配套电机型号IY315M4-4电机功率／电压kW/V250/6000电机防护等级IP23电机冷却方式风冷配套电机厂家北京毕捷电机有限公司4．技术规范设备性能制造要求4.1.1空气压缩机震动小、噪音低、效率高。它同附属设备一起，安装在底架上组成一个动力、控制为一体的完整空气压缩机。4.1.2空气压缩机本体为直接传动式，以一对齿轮将电动机与主机连接在一起，固定v1.0可编辑可修改4.安装于空气压缩机房内。4.1.3空气压缩机采用水冷却方式。4.1.4空压机的油气筒上，装有油位提示计、泄油阀、安全阀、泄放阀、压力维持阀、热控制阀、压力表等。安全阀的选择符合国家现行的《压力容器安全监察规程》的有关规定。4.1.5为保证空气压缩机安全、可靠运行，有控制排气温度，机组振动及防止空压机转子反转等措施。4.1.6水分离器下方装设自动泄水器，自动排出水分离器内所聚的冷凝水。4.1.7经空压机压缩、油分离器分离及水分离器分离后，压缩空气其油含量低于3ppm以下。4.1.8卖方提供空压机润滑推荐用油及润滑油的使用注意事项和设备运行、维护的要求。4.1.9空压机设有防止漏电的接地线，并采用具体措施防止漏水、漏气、漏油。4.1.10空压机采用具体措施隔声、消声、吸声，使距空压机1m距离的噪声值低于85dB(A)。经空压机压缩、油分离器分离、后部冷却器冷却及水分离器分离后，压缩空气其油含量控制低于3ppm以下，含尘粒直径控制在μm以下。4.1.11卖方保证空压机轴承寿命大于50000h，螺杆寿命大于80000小时，主机寿命30年。控制要求4.2.1机组的保护和控制，包括空压机的启动条件联锁和压缩机运行过程中，对润滑油压力、排气压力、温度等进行自动保护及故障显示。4.2.2工作空压机事故跳闸、空压机母管压力低、贮气罐空气压力低等重要开关量，留有输出信号的接口。进口件根据工艺需要进口，进口件由卖组织供货，由买方确认。设备主要结构特点卖方生产的喷油螺杆式空气压缩机是一种回转式的容积式压缩机，螺杆主机工作时，v1.0可编辑可修改5.一对互相啮合的阴阳转子相向而转，从吸气端吸入自...
