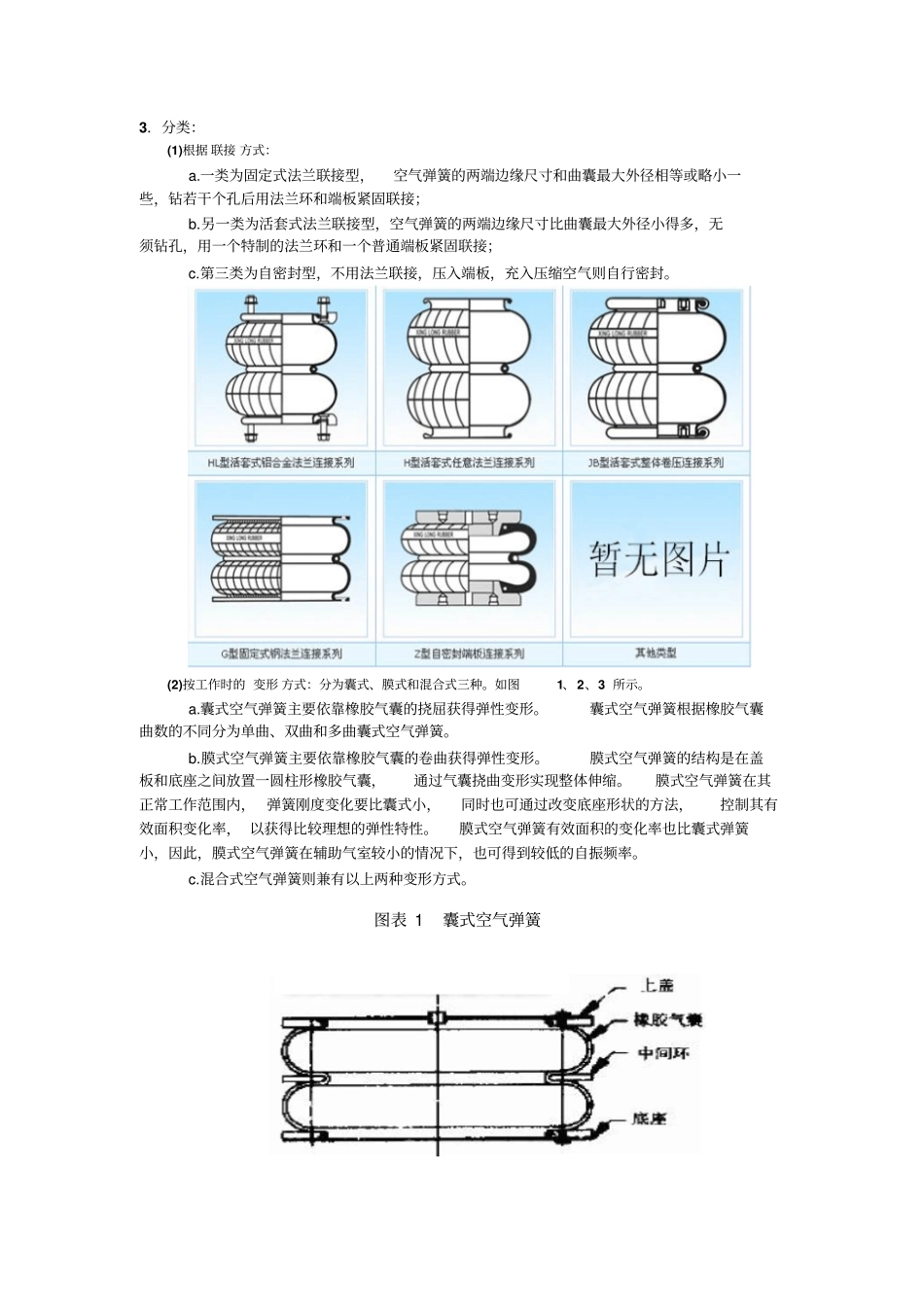

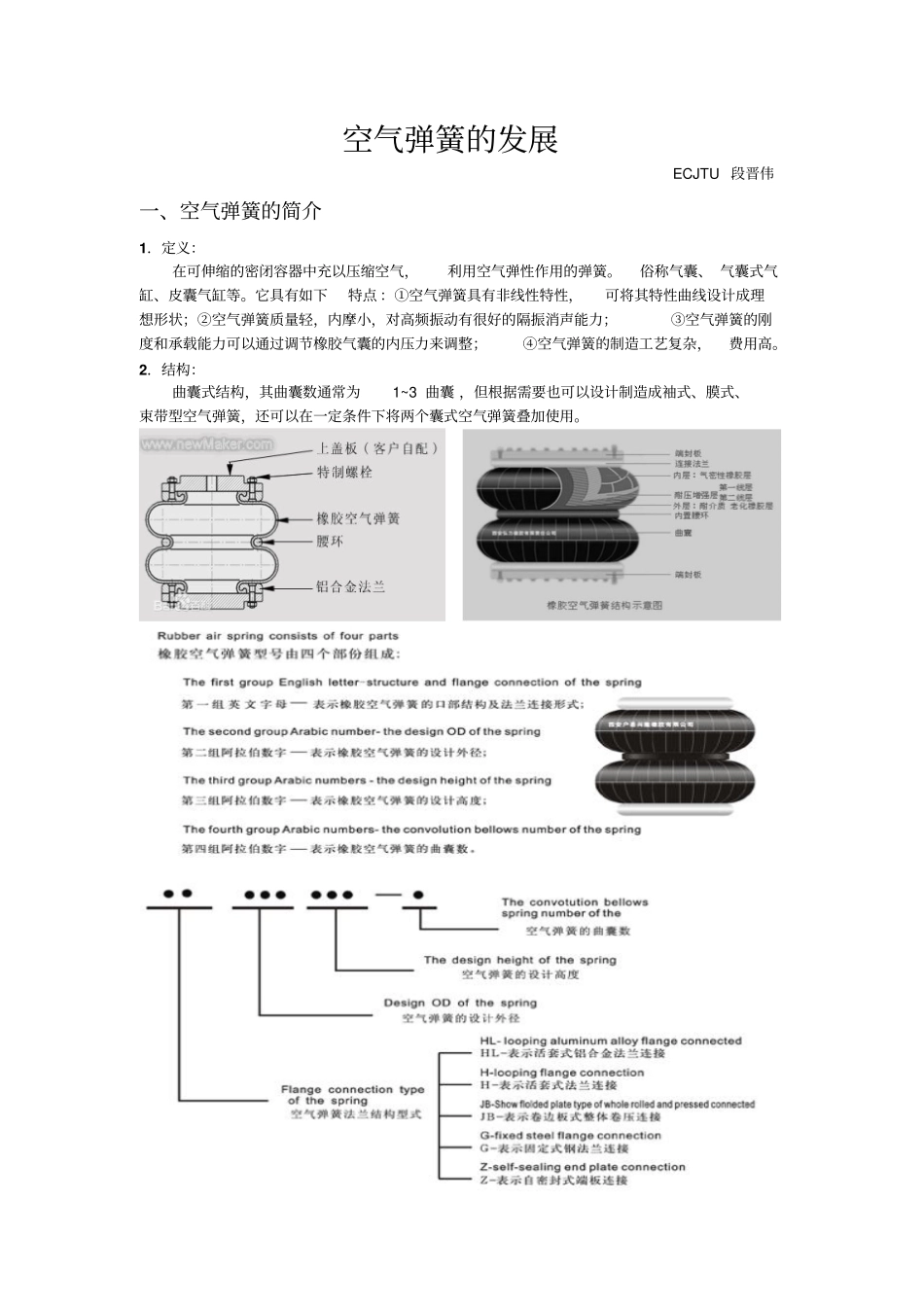

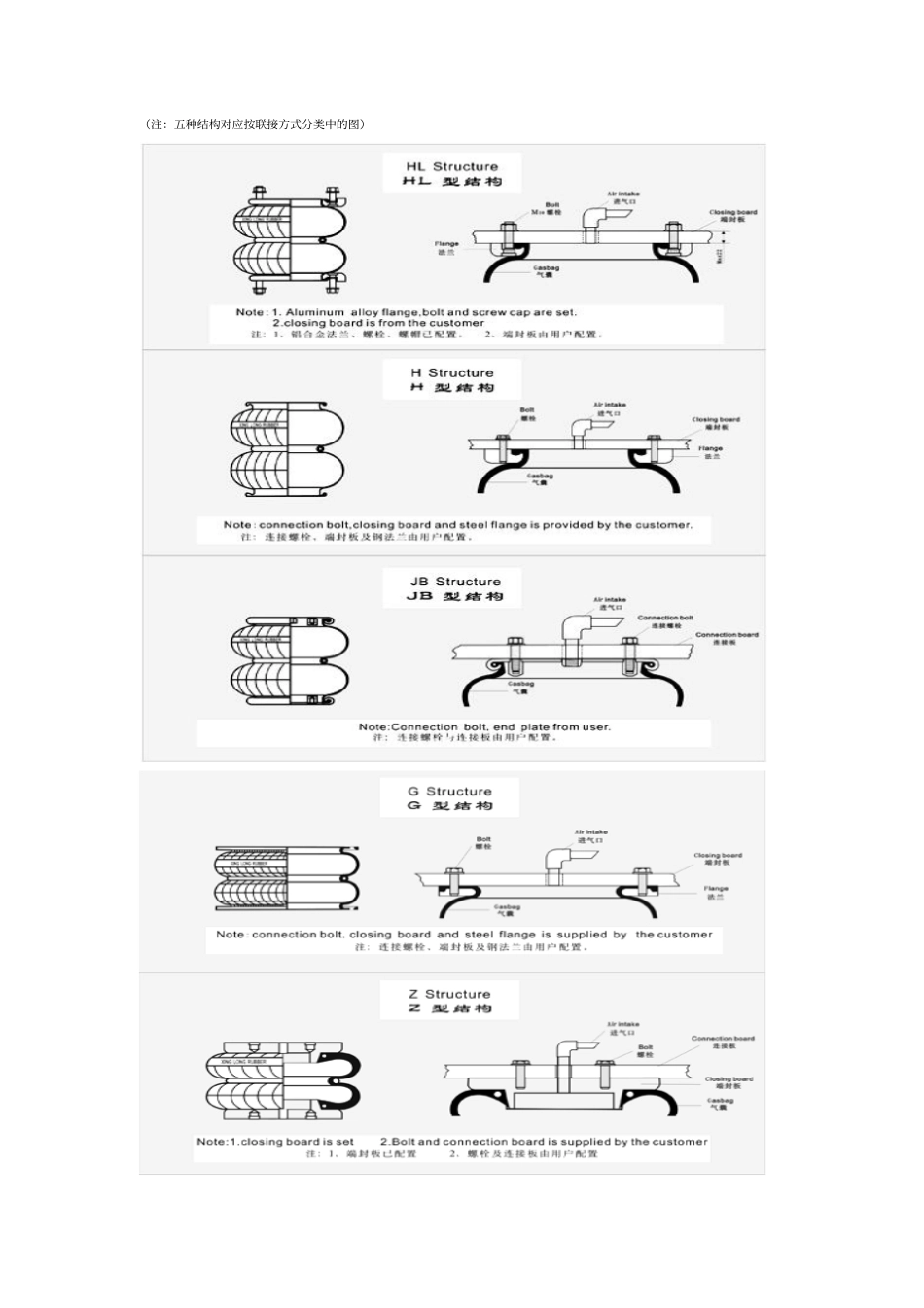

空气弹簧的发展ECJTU段晋伟一、空气弹簧的简介1．定义：在可伸缩的密闭容器中充以压缩空气，利用空气弹性作用的弹簧。俗称气囊、气囊式气缸、皮囊气缸等。它具有如下特点：①空气弹簧具有非线性特性，可将其特性曲线设计成理想形状；②空气弹簧质量轻，内摩小，对高频振动有很好的隔振消声能力；③空气弹簧的刚度和承载能力可以通过调节橡胶气囊的内压力来调整；④空气弹簧的制造工艺复杂，费用高。2．结构：曲囊式结构，其曲囊数通常为1~3曲囊，但根据需要也可以设计制造成袖式、膜式、束带型空气弹簧，还可以在一定条件下将两个囊式空气弹簧叠加使用。（注：五种结构对应按联接方式分类中的图）3．分类：(1)根据联接方式：a.一类为固定式法兰联接型，空气弹簧的两端边缘尺寸和曲囊最大外径相等或略小一些，钻若干个孔后用法兰环和端板紧固联接；b.另一类为活套式法兰联接型，空气弹簧的两端边缘尺寸比曲囊最大外径小得多，无须钻孔，用一个特制的法兰环和一个普通端板紧固联接；c.第三类为自密封型，不用法兰联接，压入端板，充入压缩空气则自行密封。(2)按工作时的变形方式：分为囊式、膜式和混合式三种。如图1、2、3所示。a.囊式空气弹簧主要依靠橡胶气囊的挠屈获得弹性变形。囊式空气弹簧根据橡胶气囊曲数的不同分为单曲、双曲和多曲囊式空气弹簧。b.膜式空气弹簧主要依靠橡胶气囊的卷曲获得弹性变形。膜式空气弹簧的结构是在盖板和底座之间放置一圆柱形橡胶气囊，通过气囊挠曲变形实现整体伸缩。膜式空气弹簧在其正常工作范围内，弹簧刚度变化要比囊式小，同时也可通过改变底座形状的方法，控制其有效面积变化率，以获得比较理想的弹性特性。膜式空气弹簧有效面积的变化率也比囊式弹簧小，因此，膜式空气弹簧在辅助气室较小的情况下，也可得到较低的自振频率。c.混合式空气弹簧则兼有以上两种变形方式。图表1囊式空气弹簧图表2膜式空气弹簧图表3混合式空气弹簧(3)根据橡胶气囊止口与接口的连接方式：分为约束模式和自由模式空气弹簧。a.约束模式空气弹簧密封一般用螺栓夹紧密封；b.自由模式空气弹簧采用气囊内的压力自封。底座多为深拉钢板成型或轻质铸钢，并且表面镀铬处理，减小气囊与底座之间的摩擦。4．图片展示：5．应用简介：空气弹簧广泛应用于商业汽车、巴士、轨道车辆、机器设备及建筑物基座的自调节式空气悬挂。气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等。根据气弹簧的结构和功能来分类，气弹簧有自由式气弹簧、自锁式气弹簧、牵引式气弹簧、随意停气弹簧、转椅气弹簧、气压棒、阻尼器等几种。该产品在汽车、航空、医疗器械、家具、机械制造等领域都有着广泛地应用。二、空气弹簧的安装：弹簧的内部注入的是惰性气体,通过活塞产生弹性功能的产品,该产品工作是无须外界动力,举力稳定,可以自由伸缩,(可锁定气弹簧可以任意定位)用途广泛,但是安装时要注意以下要点:a.气弹簧活塞杆必须向下位置安装，不得倒装,这样可以减低摩擦和确保最好的阻尼质量及缓冲性能。b.决定支点安装位置是气弹簧能否正确进行工作的保证，气弹簧必须用正确方法安装，即当关闭时，让其移过结构中心线，否则，气弹簧会经常自动将门推开。c.气弹簧在工作中不应受到倾斜力或横向力的作用。不得作扶手用。d.为确保密封的可靠性，不得破坏活塞杆表面，严禁将油漆和化学物质等涂在活塞杆上。也不允许将气弹簧先安装在所需位置后喷、涂漆。e.气弹簧为高压制品，严禁随意剖析、火烤、砸碰。f.气弹簧活塞杆严禁向左旋转。如需要调整接头方向，只能向右转动。g.使用环境温度：－35℃－+70℃。（特定制造80℃）h.安装联接点，应转动灵活，不能有卡阻现象。i.选择尺寸要合理，力的大小要合适，活塞杆行程尺寸要留有8毫米余量。三、空气弹簧的工作原理：气弹簧（gasspring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的工业配件。它由以下几部分构成：压力缸、活塞杆、活塞、密封导向套、填充物（惰性气体或者油气混合物），缸内控制元件与缸外控制元件（指可控气弹簧）和接头等。工作原理是在密闭的压力缸内充入惰性气体或者油气混合物，使腔体内的压力高于大气压的几倍或者几十倍，利...
