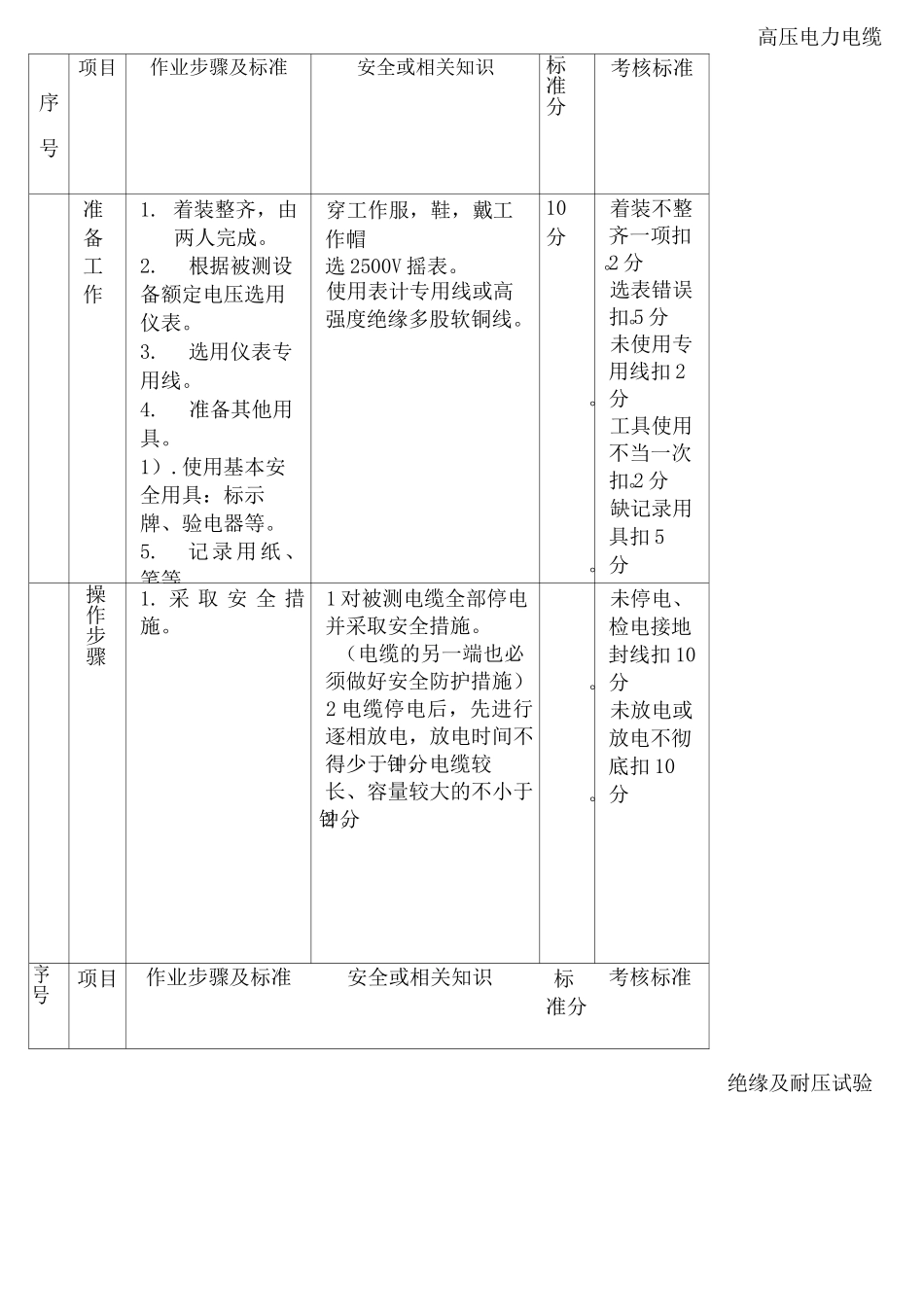

电缆直流耐压试验标准集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-高压电力电缆序号项目作业步骤及标准安全或相关知识标准分考核标准准备工作1.着装整齐，由两人完成。2.根据被测设备额定电压选用仪表。3.选用仪表专用线。4.准备其他用具。1）.使用基本安全用具：标示牌、验电器等。5.记录用纸、笔等穿工作服，鞋，戴工作帽选2500V摇表。使用表计专用线或高强度绝缘多股软铜线。10分着装不整齐一项扣2分。选表错误扣5分。未使用专用线扣2分。工具使用不当一次扣2分。缺记录用具扣5分。操作步骤1.采取安全措施。1对被测电缆全部停电并采取安全措施。（电缆的另一端也必须做好安全防护措施）2电缆停电后，先进行逐相放电，放电时间不得少于1分钟，电缆较长、容量较大的不小于2分钟。未停电、检电接地封线扣10分。未放电或放电不彻底扣10分。序号项目作业步骤及标准安全或相关知识标准分考核标准绝缘及耐压试验操作步骤2.擦净电缆线芯附近的污垢。3.用前对仪表进行检查。4.测量项目1)A对B、C、地2)B对C、A、地3)C对A、B、地4)不平衡系数5.鉴定被测电缆绝缘值是否合格对摇表进行外观检查，应良好。事先校表，进行开路、短路试验。按照要求进行接线，应正确无误。如天气潮湿将被测相加屏蔽接于兆欧表的“G”端子上，将非被测相的两线芯连接再与电缆外皮连接后共同接地的导线接在兆欧表的“E”端子上；将一根测试线接在兆欧表的“L”端子上，将“L”线用绝缘支持物挑起，转动摇表转速达到120转/分后，将“L”线与被测相线芯接触，待1分钟后(表计稳定后读数)记录其绝缘电阻值。将“L”线撤离线芯后，再停止转动摇表，然后进行放电。三相之间，绝缘电阻值应比较一致；若不一致，不平行系数不得大于2.5。这次测得的绝缘电阻值与上次所测得数值换算到同一温度下相比较，不得下降30%以上。长度在500米及以下的10KV电力电缆，绝缘电阻在温度20°C时，最低合格值一般不应低于400兆欧。80分未擦拭扣2分。未进行检查及试验扣5分。接线方法不正确扣10分，仪表放置不平稳，转速不够扣5分，损坏仪表扣10分。读数不准确扣5分，摇测缺项扣10分，测量完不记录，没有结果扣5分，摇测时间不够读数扣5分。合格值不清者扣5分。工作结束拆除相间短路线，恢复原状。清理场地及工具。摇测前后应将被测线圈接地、放电，清除残余电荷。未放电扣5分。不清理扣2分。序号项目作业步骤及标准安全及相关知识标准分考核标准序号备目工1作着步骤及标准2.准备试验工具3.准备仪器、仪1.穿安全或相关知识戴工作帽，由两人进行。1标分准分1考工标作服、鞋、«流耐压试验操作步骤1、衆取安全措4.准备试验单2检杳设备。3、试验设备接线。4、测量a、A对B、C及地b、B对C、A及地c、C对A、B及地5、记录试验数据，填写试验单，记录温度，试验人，日期。7、鉴定被试验是否合格。做好试表佥现场防护，检查3吏用安全工具仪表进行检验中对电缆充分放电检查试验设备、应良好，仪表指示、应正常，各种连线、应完好一人接线，一人检查测试电缆时做好呼唤应答按规定对被试电缆进行直流耐压试验，并记录泄漏电流数值三相之间，泄漏电流值应比较一直；若不一致，不平衡系数应不大于2根据试验结果，判断被试验电缆可否运行未做防未扣穿扣Q分分。未活查搬全工具两5把，（改检查，钳扣子防每放电一件底扣扣2分分不放电取消参赛表，耐未检机，扣1操分作接线错误扣压器，未进验检查线扣主分要设备未做一呼唤应答扣2分4操未准误一处扣2分分。读数最准扣5盼10不记录扣5分合格值不清扣5分判断错误扣5分工艺质量1.外观检查：2.遥测PT1）选表及表线2）校表3）正确遥测4）放电1.瓷瓶，渗漏油，螺栓，螺母，胶圈，铭牌，油色，油位，外部整洁。2.接线准备、牢固，选遥表时进行开路短路试验。55分1.每差一项扣2分。（报告检查结果）2.1）不正确扣3分。2）表的外观，开短路试验缺一项扣3分。3）遥测不正确每步扣2分。（a接线b表放平稳c遥测及读数d拆线）序号项目作业步骤及标准安全及相关知识标准分考核标准三相五柱PT绝缘及耐压试验序项作业步骤及标准安全及相关知识标考核标准工艺质量3.PT耐压试验。1）试验接线。2）复查接线。3）人和设备...
