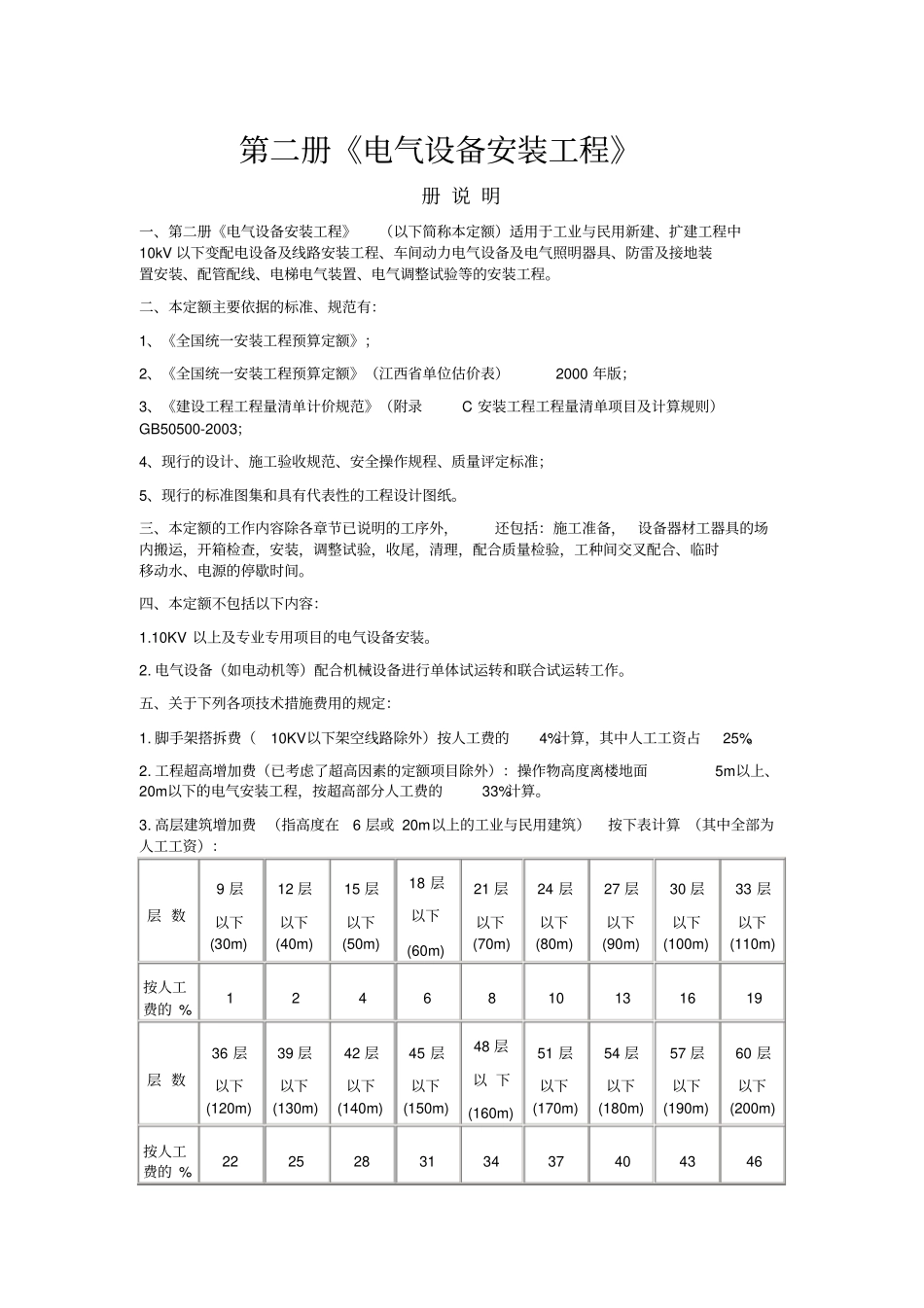

第二册《电气设备安装工程》册说明一、第二册《电气设备安装工程》（以下简称本定额）适用于工业与民用新建、扩建工程中10kV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。二、本定额主要依据的标准、规范有：1、《全国统一安装工程预算定额》；2、《全国统一安装工程预算定额》（江西省单位估价表）2000年版；3、《建设工程工程量清单计价规范》（附录C安装工程工程量清单项目及计算规则）GB50500-2003；4、现行的设计、施工验收规范、安全操作规程、质量评定标准；5、现行的标准图集和具有代表性的工程设计图纸。三、本定额的工作内容除各章节已说明的工序外，还包括：施工准备，设备器材工器具的场内搬运，开箱检查，安装，调整试验，收尾，清理，配合质量检验，工种间交叉配合、临时移动水、电源的停歇时间。四、本定额不包括以下内容：1.10KV以上及专业专用项目的电气设备安装。2.电气设备（如电动机等）配合机械设备进行单体试运转和联合试运转工作。五、关于下列各项技术措施费用的规定：1.脚手架搭拆费（10KV以下架空线路除外）按人工费的4%计算，其中人工工资占25%。2.工程超高增加费（已考虑了超高因素的定额项目除外）：操作物高度离楼地面5m以上、20m以下的电气安装工程，按超高部分人工费的33%计算。3.高层建筑增加费（指高度在6层或20m以上的工业与民用建筑）按下表计算（其中全部为人工工资）：层数9层以下(30m)12层以下(40m)15层以下(50m)18层以下(60m)21层以下(70m)24层以下(80m)27层以下(90m)30层以下(100m)33层以下(110m)按人工费的%1246810131619层数36层以下(120m)39层以下(130m)42层以下(140m)45层以下(150m)48层以下(160m)51层以下(170m)54层以下(180m)57层以下(190m)60层以下(200m)按人工费的%222528313437404346注：为高层建筑供电的变电所和供水等动力工程，如装在高层建筑的底层或地下室的，均不计取高层建筑增加费。装在6层以上的变配电工程和动力工程则同样计取高层建筑增加费。4.安装与生产同时进行增加的费用，按人工费10%计算。5.在有害身体健康的环境增加的费用，按人工费10%计算。第二章配电装置说明及工程量计算规则一、设备本体所需的绝缘油、六氟化硫气体、液压油等均按设备带有考虑。二、本章设备安装定额不包括下列工作内容，另执行本册相应定额：1.端子箱安装。2.设备支架制作及安装。3.绝缘油过滤。4.基础槽（角）钢安装。三、设备安装所需的地脚螺栓按土建预埋考虑，也不包括二次灌浆。四、互感器安装定额系按单相考虑的，不包括抽芯及绝缘油过滤，特殊情况另作处理。五、电抗器安装定额系按三相叠放、三相平放和二叠一平的安装方式综合考虑的，不论何种安装方式，均不作换算，一律执行本定额。干式电抗器安装定额适用于混凝土电抗器、铁芯干式电抗器和空心电抗器等干式电抗器的安装。六、高压成套配电柜安装定额系综合考虑的，不分容量大小，也不包括母线配制及设备干燥。七、低压无功补偿电容器屏（柜）安装列入本册第四章。八、组合型成套箱式变电站主要是指10KV以下的箱式变电站，一般布置形式为变压器在箱的中间，箱的一端为高压开关位置，另一端为低压开关位置。组合型低压成套配电装置其外形像一个大型集装箱，内装6～24台低压配电箱（屏）,箱的两端开门，中间为通道，称为集装箱式低压配电室，列入本册第四章。九、工程量计算规则1．断路器、电流互感器、电压互感器、油浸电抗器、电力电容器及电容器柜的安装以“台（个）”为计量单位。2．隔离开关、负荷开关、熔断器、避雷器、干式电抗器的安装以“组”为计量单位，每组按三相计算。3．交流滤波装置的安装以“台”为计量单位。每套滤波装置包括三台组架安装，不包括设备本身及铜母线的安装，其工程量应按本册相应定额另行计算。4．高压设备安装定额内均不包括绝缘台的安装，其工程量应按施工图设计执行相应定额。5．高压成套配电柜和箱式变电站的安装以“台”为计量单位，均未包括基础槽钢、母线及引下线的配置安装。6．配电设备安装的支架、抱箍及延长轴、轴套、间隔板等，按施工...
