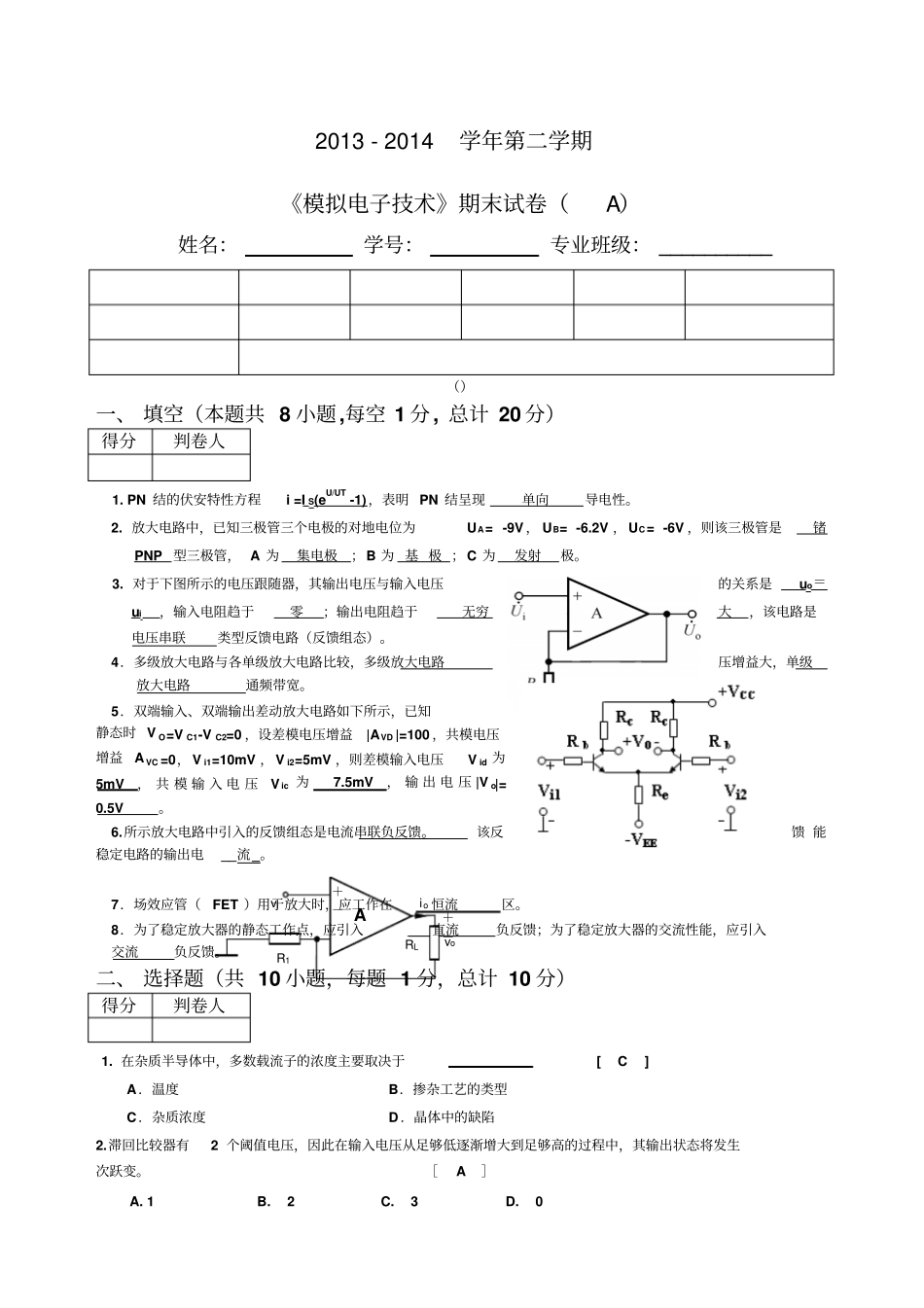

2013-2014学年第二学期《模拟电子技术》期末试卷（A）姓名：学号：专业班级：__________（）一、填空（本题共8小题,每空1分,总计20分）得分判卷人1.PN结的伏安特性方程i=IS(eU/UT-1)，表明PN结呈现单向导电性。2.放大电路中，已知三极管三个电极的对地电位为UA=-9V，UB=-6.2V，UC=-6V，则该三极管是锗PNP型三极管，A为集电极；B为基极；C为发射极。3.对于下图所示的电压跟随器，其输出电压与输入电压的关系是uo＝ui，输入电阻趋于零；输出电阻趋于无穷大，该电路是电压串联类型反馈电路（反馈组态）。4．多级放大电路与各单级放大电路比较，多级放大电路压增益大，单级放大电路通频带宽。5．双端输入、双端输出差动放大电路如下所示，已知静态时VO=VC1-VC2=0，设差模电压增益|AVD|=100，共模电压增益AVC=0，Vi1=10mV，Vi2=5mV，则差模输入电压Vid为5mV，共模输入电压Vic为7.5mV，输出电压|Vo|=0.5V。6.所示放大电路中引入的反馈组态是电流串联负反馈。该反馈能稳定电路的输出电__流_。7．场效应管（FET）用于放大时，应工作在恒流区。8．为了稳定放大器的静态工作点，应引入直流负反馈；为了稳定放大器的交流性能，应引入交流负反馈。二、选择题（共10小题，每题1分，总计10分）得分判卷人1.在杂质半导体中，多数载流子的浓度主要取决于[C]A．温度B．掺杂工艺的类型C．杂质浓度D．晶体中的缺陷2.滞回比较器有2个阈值电压，因此在输入电压从足够低逐渐增大到足够高的过程中，其输出状态将发生次跃变。［A］A.1B.2C.3D.0vo＋－RLR1vi＋－ioA3.当稳压管在正常稳压工作时，其两端施加的外部电压的特点为。[C］A.反向偏置但不击穿B.正向偏置但不击穿C.反向偏置且被击穿D.正向偏置且被击穿4.双极型晶体管工作在饱和区的偏置条件是[A]A．发射结正偏；集电结正偏B．发射结正偏；集电结反偏C．发射结反偏；集电结正偏D．发射结反偏；集电结反偏5.组合放大电路的输出级采用射极输出方式是为了使。[D]A.电压放大倍数高B.输出电流小C.输出电阻增大D.带负载能力强6.RC桥式正弦波振荡电路主要由两部分电路组成,即RC串并联选频网络和。[D]A．基本共射放大电路B．基本共集放大电路C．反相比例运算电路D．同相比例运算电路7.在由NPN晶体管组成的基本共射放大电路中，当输入信号为2KHz，20mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。[A]A．饱和失真B．截止失真C．频率失真D．交越失真8.集成运放的输入级广泛采用了差分放大电路，它能有效放大的信号应该是。[A]A.差模信号B.共模信号C.既有差模信号，又有共模信号D.以上三者都正确9.集成电路中常采用的级间耦合方式是。[A]A．直接耦合B．阻容耦合C．变压器耦合D．光电耦合10.在RC桥式正弦波振荡电路中，当相位平衡条件满足时，放大电路的电压放大倍数时电路可以起振。[D]A.等于1/3B.等于1C.等于3D.略大于3三、分析题（本题共2小题，总计15分）得分判卷人1．（本题5分）已知电路如图，ui=10sintv,Ε=5v,二极管正向导通电压忽略不计，试画出输出电压uo的波形。解：...............5分2．（本题10分）电路如图所示。(1)A2接成什么电路？(2)判断电路的反馈组态。(3)在深度负反馈的条件下推导ioVfUUA。解：（1）A2接成电压跟随器。...............3分（2）电路为电压并联负反馈。...............3分（3）13RRUUAIOVF...............4分四、计算题（本题共3小题，总计30分）得分判卷人1.(本题8分)不同类型放大电路输入电路如图所示，各电路ICQ均为1mA，各晶体管的参数都相同：β=100，rbb’=200Ω，电容的容量足够大。分别估算各电路的输入电阻Ri。解：(1)（a）KIUrrREQTbbbe8.2)1('i＝...............2分（b）KRrRbbei8.3...............2分（c）KRrRbei1041e）＋（.............?2分（d）KrRbe8.2i＝＝..............?2分2.（本题13分）电路如图所示，晶体管的＝60，'bbr=100Ω。（1）求解Q点（IBQ,ICQ,UCEQ）；（2）画出小信号微变等效电路；（3）求解uA、Ri和Ro；（4）设sU＝10mV（有效值），问iU＝？oU＝？若C3开路，则iU＝？oU＝？解：（1）Q点：V56.4)(mA86.1Aμ31)1(ecEQCCCEQBQCQebBEQCCBQRRIVUIIRRUVI..........3分（2）小信...
