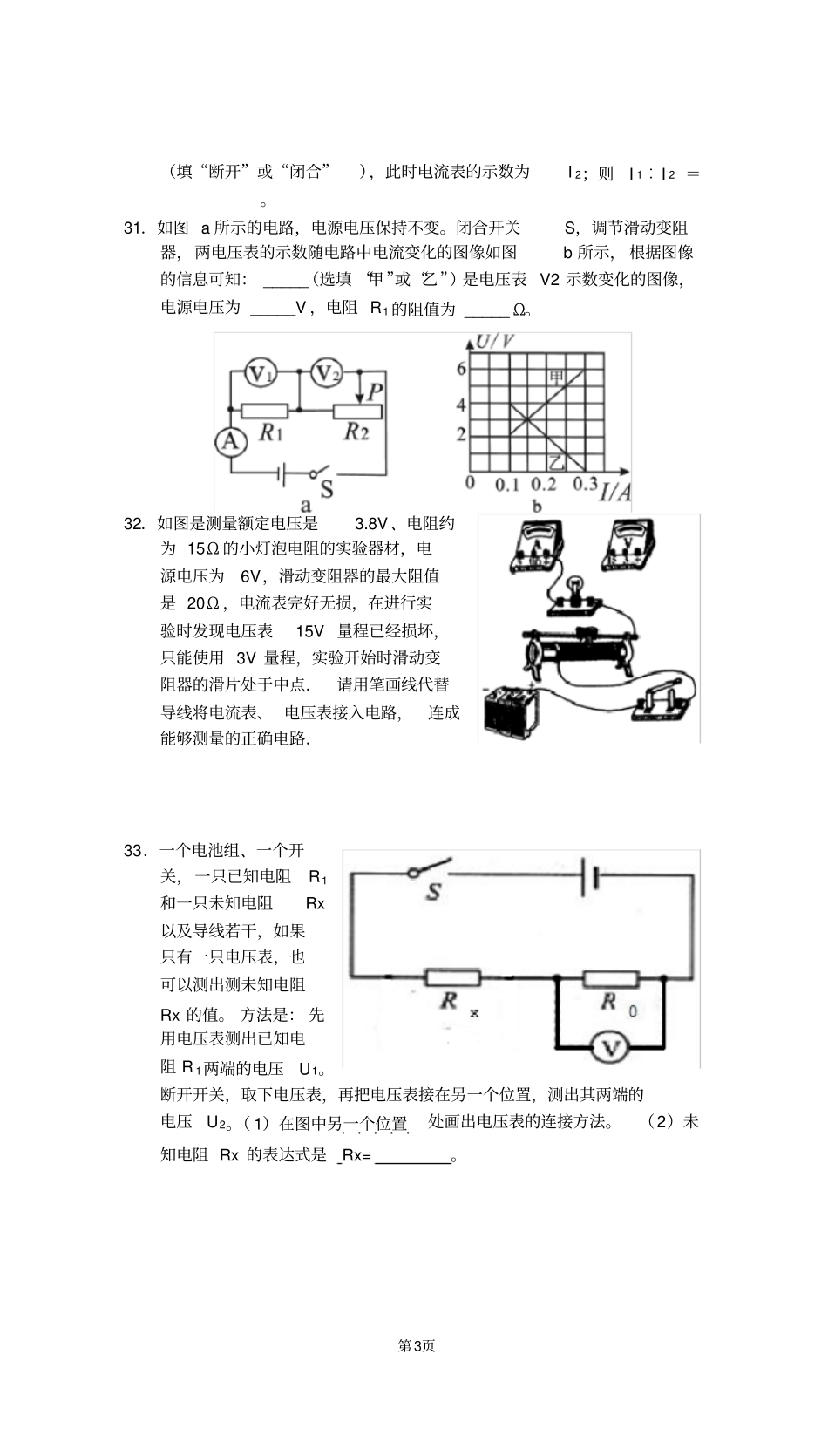

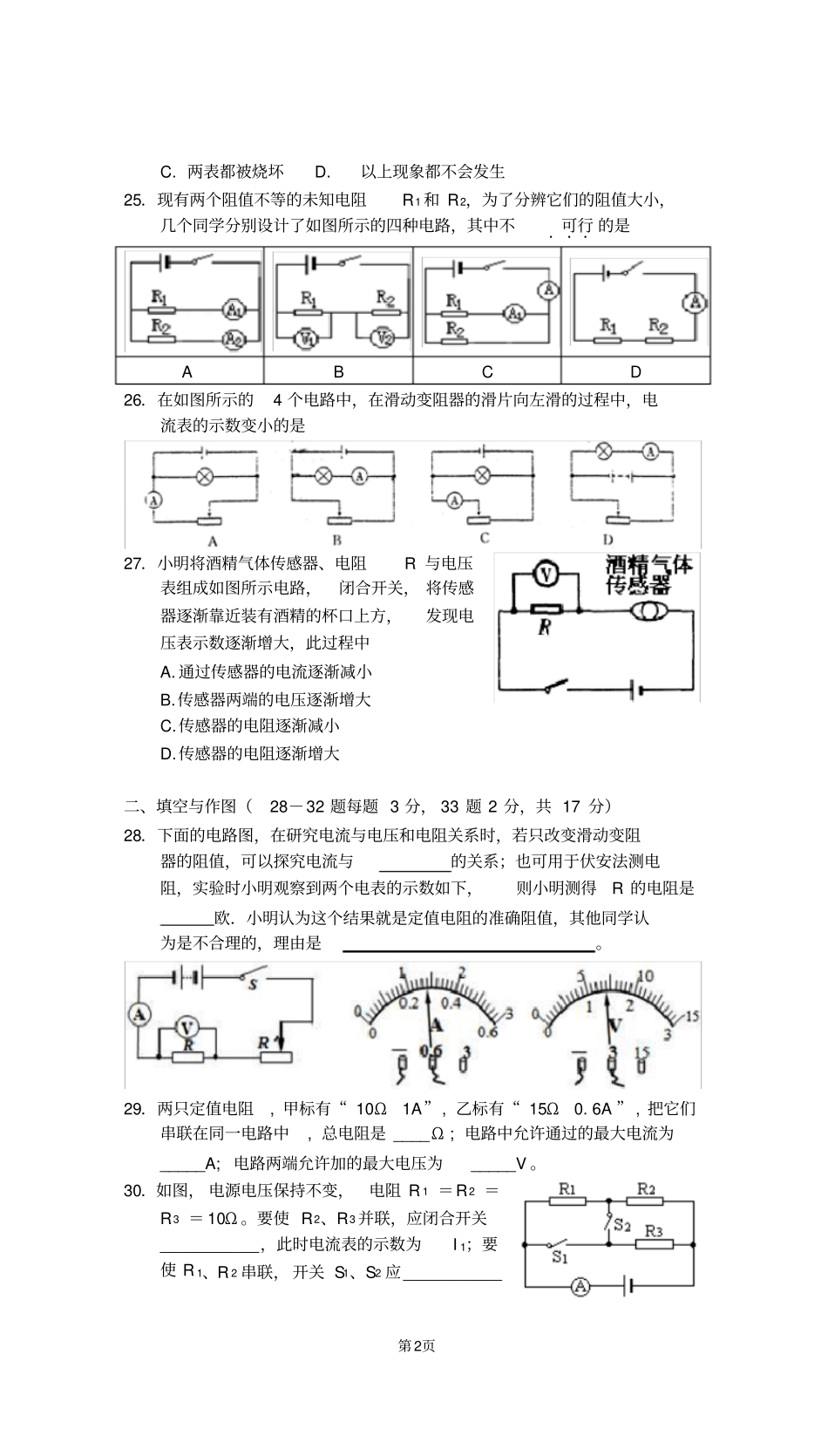

第1页第十七章《欧姆定律》测试题班级姓名成绩一、选择题（每小题只有一个选项符合题意，19－27题每题3分，共27分）19．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A20．伏安法测电阻实验中，滑动变阻器不能．．起到的作用是A．改变待测电阻两端的电压B．改变电路中的电流C．保护电路D．改变待测电阻的阻值21．如图所示，把由同种材料制成的长度相同，粗细不同的电阻丝并联接入电路中，其两端的电压、电流的关系是A．UAB＞UCD，IAB＞ICDB．UAB=UCD，IAB＜ICDC．UAB=UCD，IAB＞ICDD．UAB=UCD，IAB=ICD22．根据欧姆定律可以得到公式R=U/I，关于这个公式的下列说法中，正确的是A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变23．在用伏安法测电阻的实验中，下列注意事项中没有必要．．．．的是A.连接电路之前，先断开开关B.应从电源的正极开始连线，开关应靠近电源的正极C.在无法估计被测值的大小时，电流表、电压表应先用大量程试触D.将变阻器连入电路时，滑片应移到阻值最大的位置24．一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示。当开关S闭合时可能发生的后果是A.电流表被烧坏B.电压表被烧坏题号192021222324252627答案第2页C.两表都被烧坏D.以上现象都不会发生25．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不．可行．．的是ABCD26．在如图所示的4个电路中，在滑动变阻器的滑片向左滑的过程中，电流表的示数变小的是27．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中A.通过传感器的电流逐渐减小B.传感器两端的电压逐渐增大C.传感器的电阻逐渐减小D.传感器的电阻逐渐增大二、填空与作图（28－32题每题3分，33题2分，共17分）28．下面的电路图，在研究电流与电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是欧．小明认为这个结果就是定值电阻的准确阻值，其他同学认为是不合理的，理由是。29．两只定值电阻,甲标有“10Ω1A”,乙标有“15Ω0.6A”,把它们串联在同一电路中,总电阻是____Ω;电路中允许通过的最大电流为_____A;电路两端允许加的最大电压为_____V。30．如图，电源电压保持不变，电阻R1＝R2＝R3＝10Ω。要使R2、R3并联，应闭合开关___________，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应___________第3页（填“断开”或“闭合”），此时电流表的示数为I2；则I1︰I2＝___________。31．如图a所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图b所示，根据图像的信息可知：_____（选填“甲”或“乙”）是电压表V2示数变化的图像，电源电压为_____V，电阻R1的阻值为_____Ω。32．如图是测量额定电压是3.8V、电阻约为15Ω的小灯泡电阻的实验器材，电源电压为6V，滑动变阻器的最大阻值是20Ω，电流表完好无损，在进行实验时发现电压表15V量程已经损坏，只能使用3V量程，实验开始时滑动变阻器的滑片处于中点．请用笔画线代替导线将电流表、电压表接入电路，连成能够测量的正确电路．33．一个电池组、一个开关，一只已知电阻R1和一只未知电阻Rx以及导线若干，如果只有一只电压表，也可以测出测未知电阻Rx的值。方法是：先用电压表测出已知电阻R1两端的电压U1。断开开关，取下电压表，再把电压表接在另一个位置，测出其两端的电压U2。（1）在图中另一个位置．．．．．处画出电压表的连接方法。（2）未知电阻Rx的表达式是Rx=。第4页三、实验与探究（34题3分，35、36题各4分，37...
