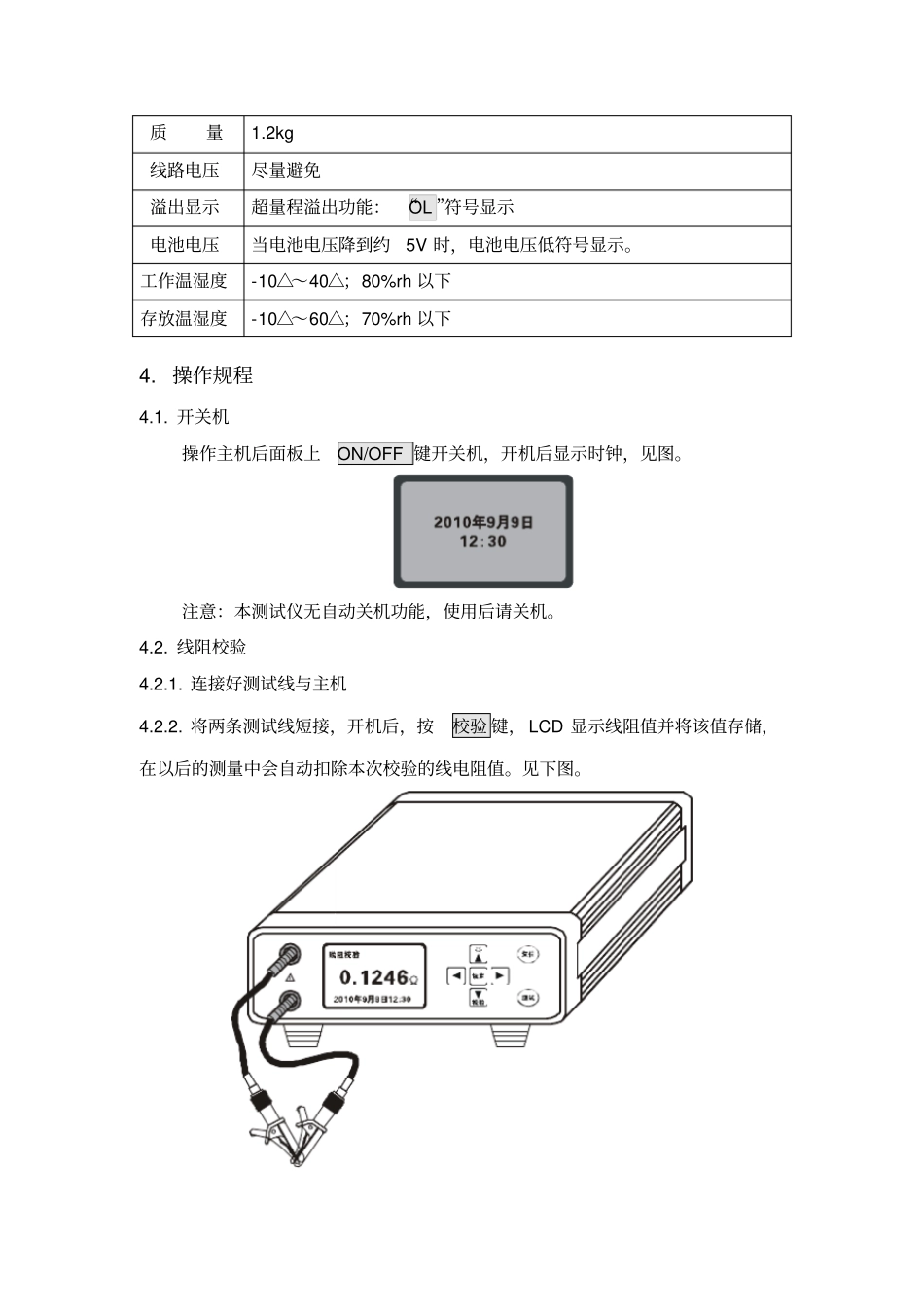

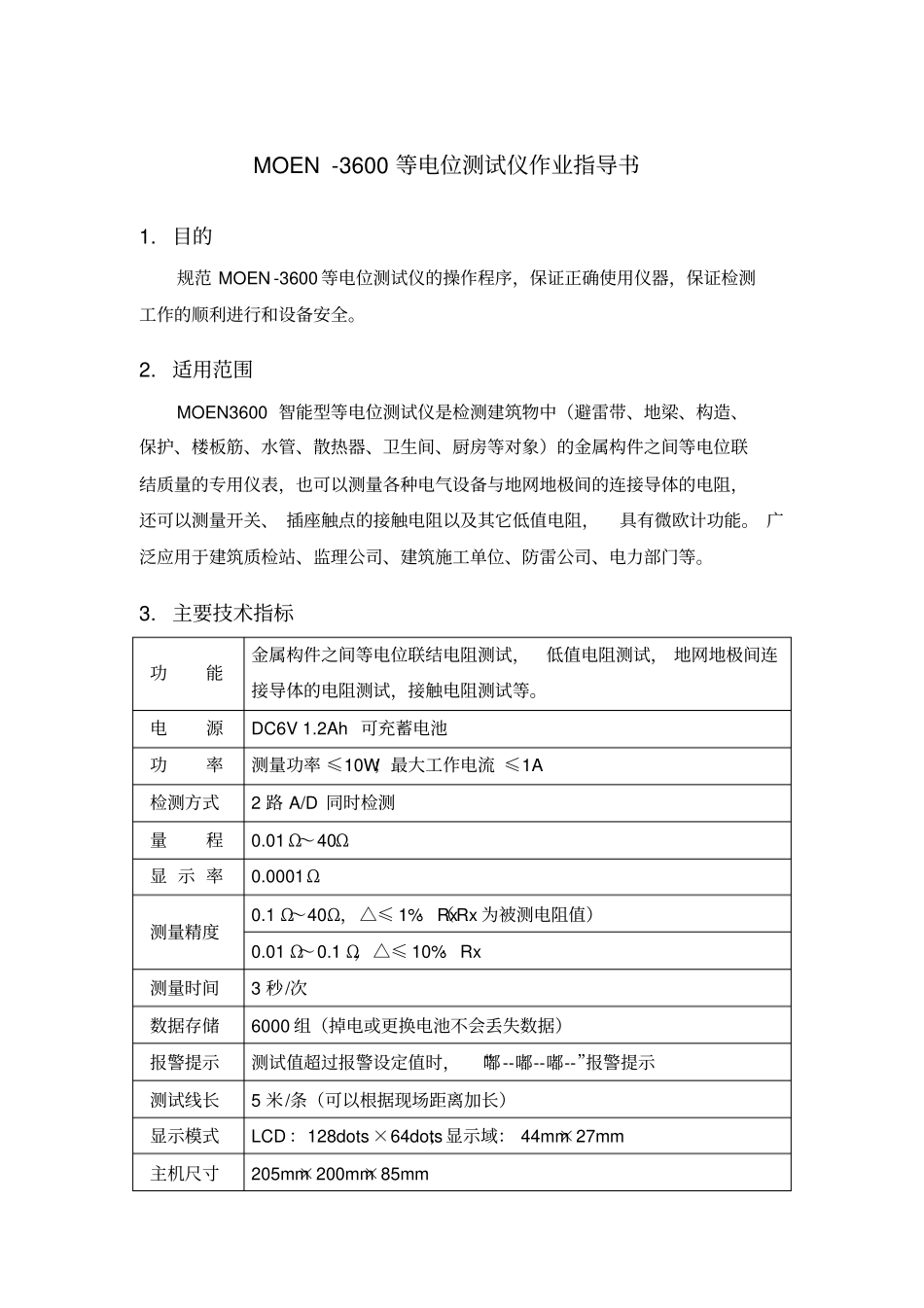

MOEN-3600等电位测试仪作业指导书1.目的规范MOEN-3600等电位测试仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。2.适用范围MOEN3600智能型等电位测试仪是检测建筑物中（避雷带、地梁、构造、保护、楼板筋、水管、散热器、卫生间、厨房等对象）的金属构件之间等电位联结质量的专用仪表，也可以测量各种电气设备与地网地极间的连接导体的电阻，还可以测量开关、插座触点的接触电阻以及其它低值电阻，具有微欧计功能。广泛应用于建筑质检站、监理公司、建筑施工单位、防雷公司、电力部门等。3.主要技术指标功能金属构件之间等电位联结电阻测试，低值电阻测试，地网地极间连接导体的电阻测试，接触电阻测试等。电源DC6V1.2Ah可充蓄电池功率测量功率≤10W；最大工作电流≤1A检测方式2路A/D同时检测量程0.01Ω～40Ω显示率0.0001Ω测量精度0.1Ω～40Ω，△≤1%·Rx（Rx为被测电阻值）0.01Ω～0.1Ω，△≤10%·Rx测量时间3秒/次数据存储6000组（掉电或更换电池不会丢失数据）报警提示测试值超过报警设定值时，“嘟--嘟--嘟--”报警提示测试线长5米/条（可以根据现场距离加长）显示模式LCD：128dots×64dots；显示域：44mm×27mm主机尺寸205mm×200mm×85mm质量1.2kg线路电压尽量避免溢出显示超量程溢出功能：“OL”符号显示电池电压当电池电压降到约5V时，电池电压低符号显示。工作温湿度-10△～40△；80%rh以下存放温湿度-10△～60△；70%rh以下4.操作规程4.1.开关机操作主机后面板上ON/OFF键开关机，开机后显示时钟，见图。注意：本测试仪无自动关机功能，使用后请关机。4.2.线阻校验4.2.1.连接好测试线与主机4.2.2.将两条测试线短接，开机后，按校验键，LCD显示线阻值并将该值存储，在以后的测量中会自动扣除本次校验的线电阻值。见下图。注意：测试线与检测仪间接触不好其校验值偏大。4.3.测试测试时先去除被测物体表面的绝缘层、氧化层尽量避免直接测量带有市电的导体测试线与检测仪、被测物体间连接要可靠测试时，线夹不要晃动多次测试同一点，显示值若变小，可能元件升温使线阻降低，请稍停一会再测试测试时检测仪显示OL符号，表示被测两点间等电位值超过40Ω，检查测试线接触情况，可能被测试两点间开路线阻校验完毕后，将测试线连接好被测对象，按“测试”键开始测试。若“储存设置自动储存是”，测试完毕后自动储存该测试数据，并显示储存的数组号，若“储存设置自动储存否”则不存储测试数据。见下图。4.4.复位测试仪在线阻校验、测试状态下，按“”键，CPU自动复位，显示时钟界面，其之前存储的线阻校验值被删除，下次测试需重新校验。复位操作不会丢失存储的数据和影响系统时钟。4.5.背光控制开机后，在线阻校验或测试状态下，按“”键可以开启或关闭背光。复位操作后背光默认打开。4.6.系统设置系统设置包括：时间设置、报警设置、储存设置。开机后，在线阻校验或测试状态下，按“设定”键进入系统设置选项菜单，见下。按“上下箭头”键上下移动光标可到其他选项，光标定位在“设置”选项时，再按“设定”键确认进入系统设置，见下图。4.6.1.时间设置在系统设置状态下，按“设定”键进入设置时间，见下图。按“左右箭头”键移动光标，按“上下箭头”键改变当前光标处数字大小，长按“设定”键保存返回。4.6.2.报警设置在系统设置状态下，按“上下箭头”键将光标移到“报警设置”，按“设定”键进入设置报警，见图12。按“左右箭头”键改变设置的步进值（0.1Ω、0.01Ω、0.001Ω、1.000Ω），按“上下箭头”键改变数字大小，按“设定”键保存返回。当测试值超过报警设定值时，测试仪发出“嘟--嘟--嘟--”报警提示。4.6.3.储存设置在系统设置状态下，按“上下箭头”键将光标移到“储存设置”，短按“设定”键进入自动储存设置，见图13。按“左右箭头”键选择“是”或“否”，按“设定”键确定返回。4.7.数据连接操作4.7.1.数据查阅在系统设置状态下，按“上下箭头”键将光标移到“数据查阅”，按“设定键进入数据查阅界面，见图14。按“左右箭头”键选择查阅递增、递减量（+1、+10、+100、-1、-10、-100），按“设定”键确定查阅。光标移到“Esc”上再按...
