坝体开挖方案VIP免费

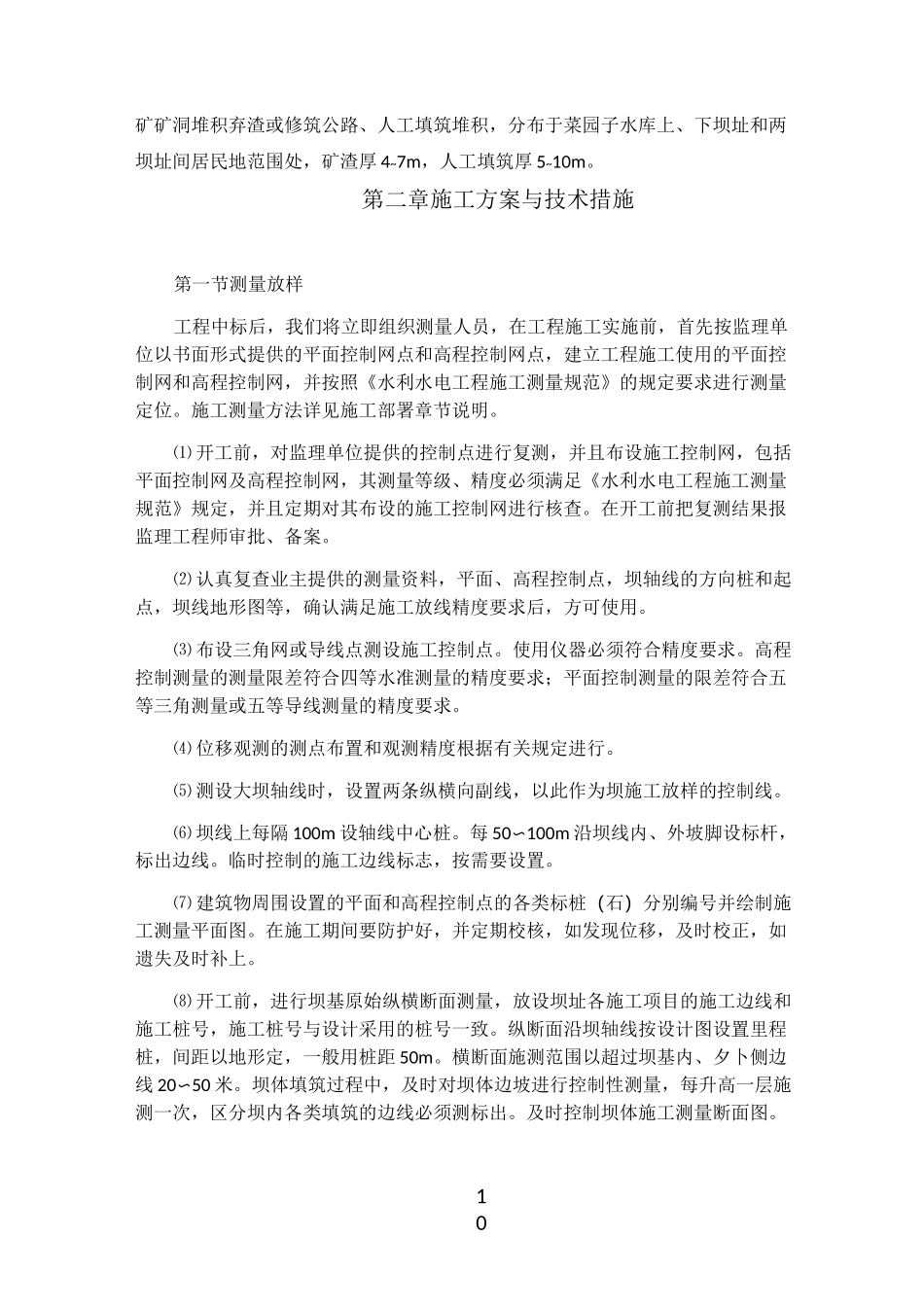

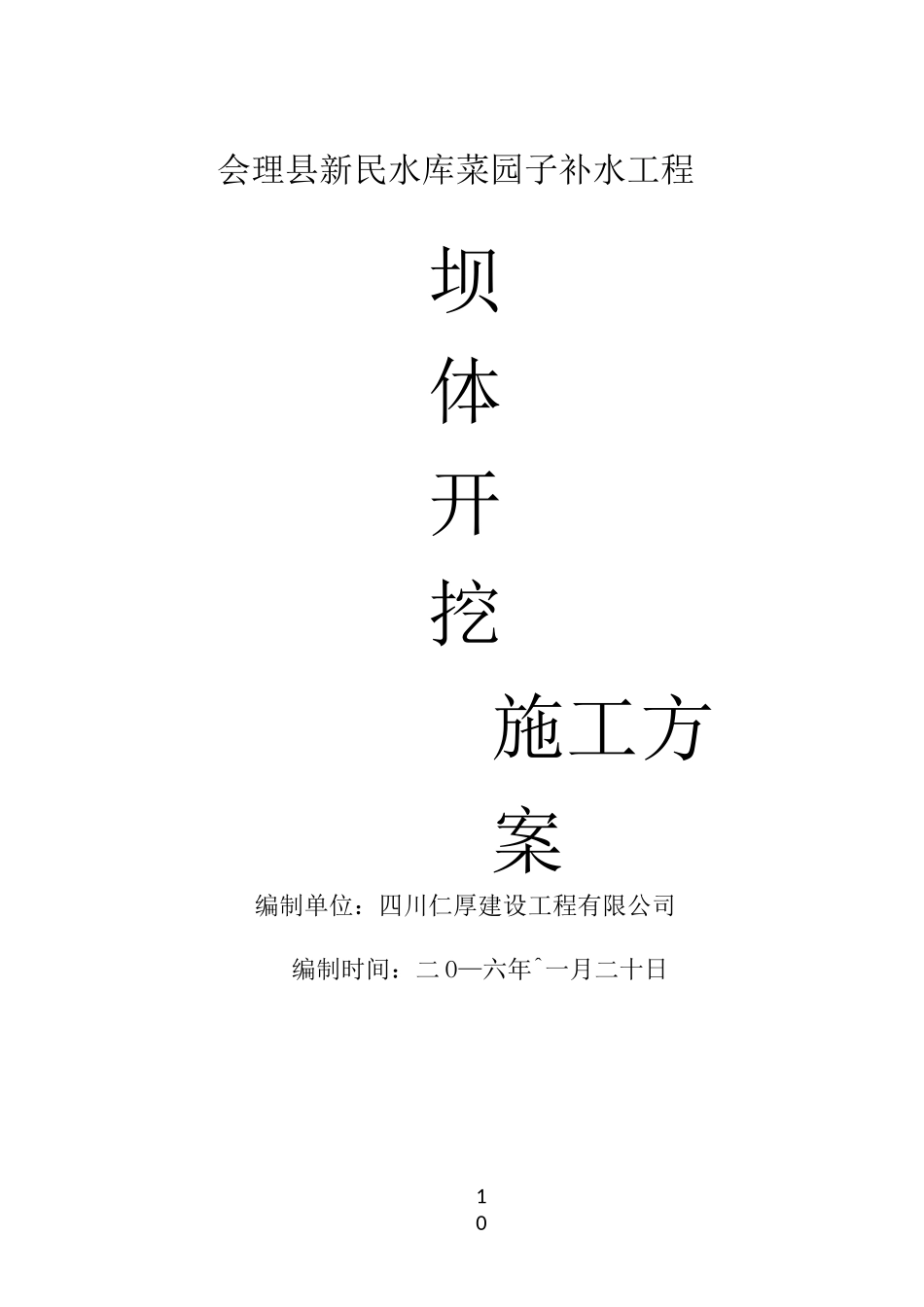

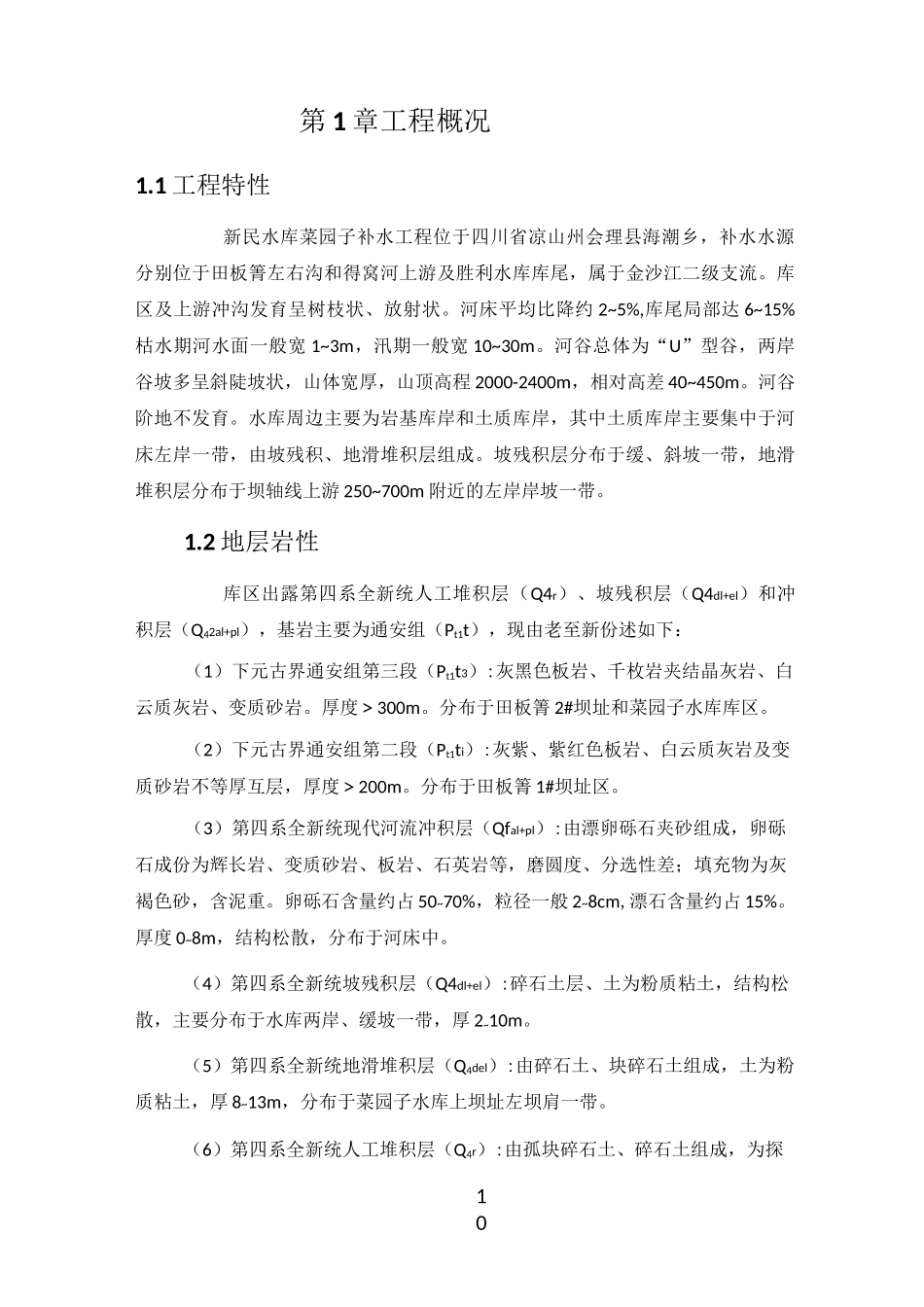

10会理县新民水库菜园子补水工程坝体开挖施工方案编制单位：四川仁厚建设工程有限公司编制时间：二O—六年^一月二十日10第1章工程概况1.1工程特性新民水库菜园子补水工程位于四川省凉山州会理县海潮乡，补水水源分别位于田板箐左右沟和得窝河上游及胜利水库库尾，属于金沙江二级支流。库区及上游冲沟发育呈树枝状、放射状。河床平均比降约2~5%,库尾局部达6~15%枯水期河水面一般宽1~3m，汛期一般宽10~30m。河谷总体为“U”型谷，两岸谷坡多呈斜陡坡状，山体宽厚，山顶高程2000-2400m，相对高差40~450m。河谷阶地不发育。水库周边主要为岩基库岸和土质库岸，其中土质库岸主要集中于河床左岸一带，由坡残积、地滑堆积层组成。坡残积层分布于缓、斜坡一带，地滑堆积层分布于坝轴线上游250~700m附近的左岸岸坡一带。1.2地层岩性库区出露第四系全新统人工堆积层（Q4r）、坡残积层（Q4dl+el）和冲积层（Q42al+pl），基岩主要为通安组（Pt1t），现由老至新份述如下：（1）下元古界通安组第三段（Pt1t3）:灰黑色板岩、千枚岩夹结晶灰岩、白云质灰岩、变质砂岩。厚度＞300m。分布于田板箐2#坝址和菜园子水库库区。（2）下元古界通安组第二段（Pt1ti）:灰紫、紫红色板岩、白云质灰岩及变质砂岩不等厚互层，厚度＞200m。分布于田板箐1#坝址区。（3）第四系全新统现代河流冲积层（Qfal+pl）:由漂卵砾石夹砂组成，卵砾石成份为辉长岩、变质砂岩、板岩、石英岩等，磨圆度、分选性差；填充物为灰褐色砂，含泥重。卵砾石含量约占50~70%，粒径一般2~8cm,漂石含量约占15%。厚度0~8m，结构松散，分布于河床中。（4）第四系全新统坡残积层（Q4dl+el）:碎石土层、土为粉质粘土，结构松散，主要分布于水库两岸、缓坡一带，厚2~10m。（5）第四系全新统地滑堆积层（Q4del）:由碎石土、块碎石土组成，土为粉质粘土，厚8~13m，分布于菜园子水库上坝址左坝肩一带。（6）第四系全新统人工堆积层（Q4r）:由孤块碎石土、碎石土组成，为探10矿矿洞堆积弃渣或修筑公路、人工填筑堆积，分布于菜园子水库上、下坝址和两坝址间居民地范围处，矿渣厚4~7m，人工填筑厚5~10m。第二章施工方案与技术措施第一节测量放样工程中标后，我们将立即组织测量人员，在工程施工实施前，首先按监理单位以书面形式提供的平面控制网点和高程控制网点，建立工程施工使用的平面控制网和高程控制网，并按照《水利水电工程施工测量规范》的规定要求进行测量定位。施工测量方法详见施工部署章节说明。⑴开工前，对监理单位提供的控制点进行复测，并且布设施工控制网，包括平面控制网及高程控制网，其测量等级、精度必须满足《水利水电工程施工测量规范》规定，并且定期对其布设的施工控制网进行核查。在开工前把复测结果报监理工程师审批、备案。⑵认真复查业主提供的测量资料，平面、高程控制点，坝轴线的方向桩和起点，坝线地形图等，确认满足施工放线精度要求后，方可使用。⑶布设三角网或导线点测设施工控制点。使用仪器必须符合精度要求。高程控制测量的测量限差符合四等水准测量的精度要求；平面控制测量的限差符合五等三角测量或五等导线测量的精度要求。⑷位移观测的测点布置和观测精度根据有关规定进行。⑸测设大坝轴线时，设置两条纵横向副线，以此作为坝施工放样的控制线。⑹坝线上每隔100m设轴线中心桩。每50〜100m沿坝线内、外坡脚设标杆，标出边线。临时控制的施工边线标志，按需要设置。⑺建筑物周围设置的平面和高程控制点的各类标桩（石）分别编号并绘制施工测量平面图。在施工期间要防护好，并定期校核，如发现位移，及时校正，如遗失及时补上。⑻开工前，进行坝基原始纵横断面测量，放设坝址各施工项目的施工边线和施工桩号，施工桩号与设计采用的桩号一致。纵断面沿坝轴线按设计图设置里程桩，间距以地形定，一般用桩距50m。横断面施测范围以超过坝基内、夕卜侧边线20〜50米。坝体填筑过程中，及时对坝体边坡进行控制性测量，每升高一层施测一次，区分坝内各类填筑的边线必须测标出。及时控制坝体施工测量断面图。10⑼及时校核整编施工期间所有施工定线、隐蔽工程、位移观测等测量资料，并妥为保管。工程竣工时，测绘坝体...
