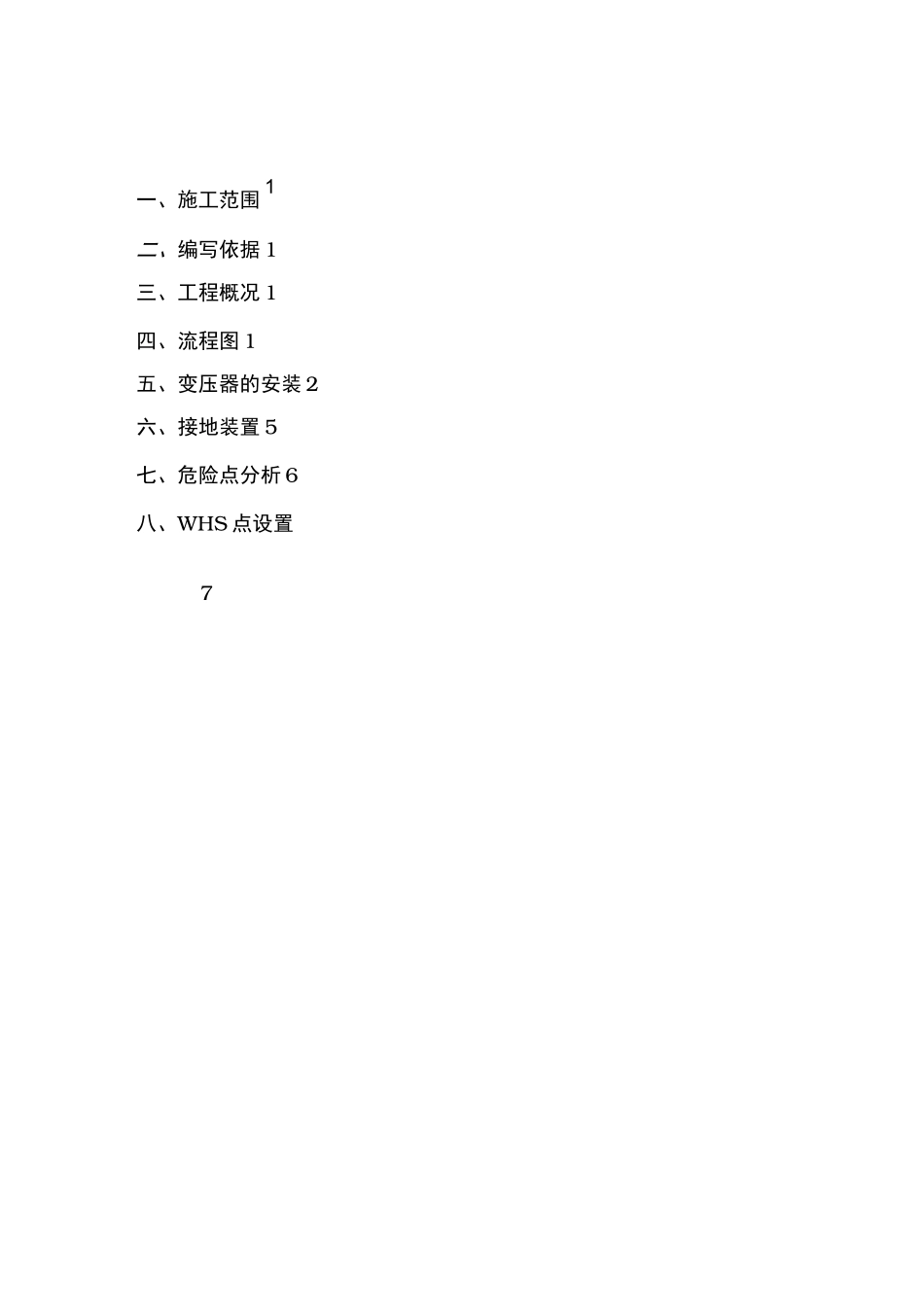

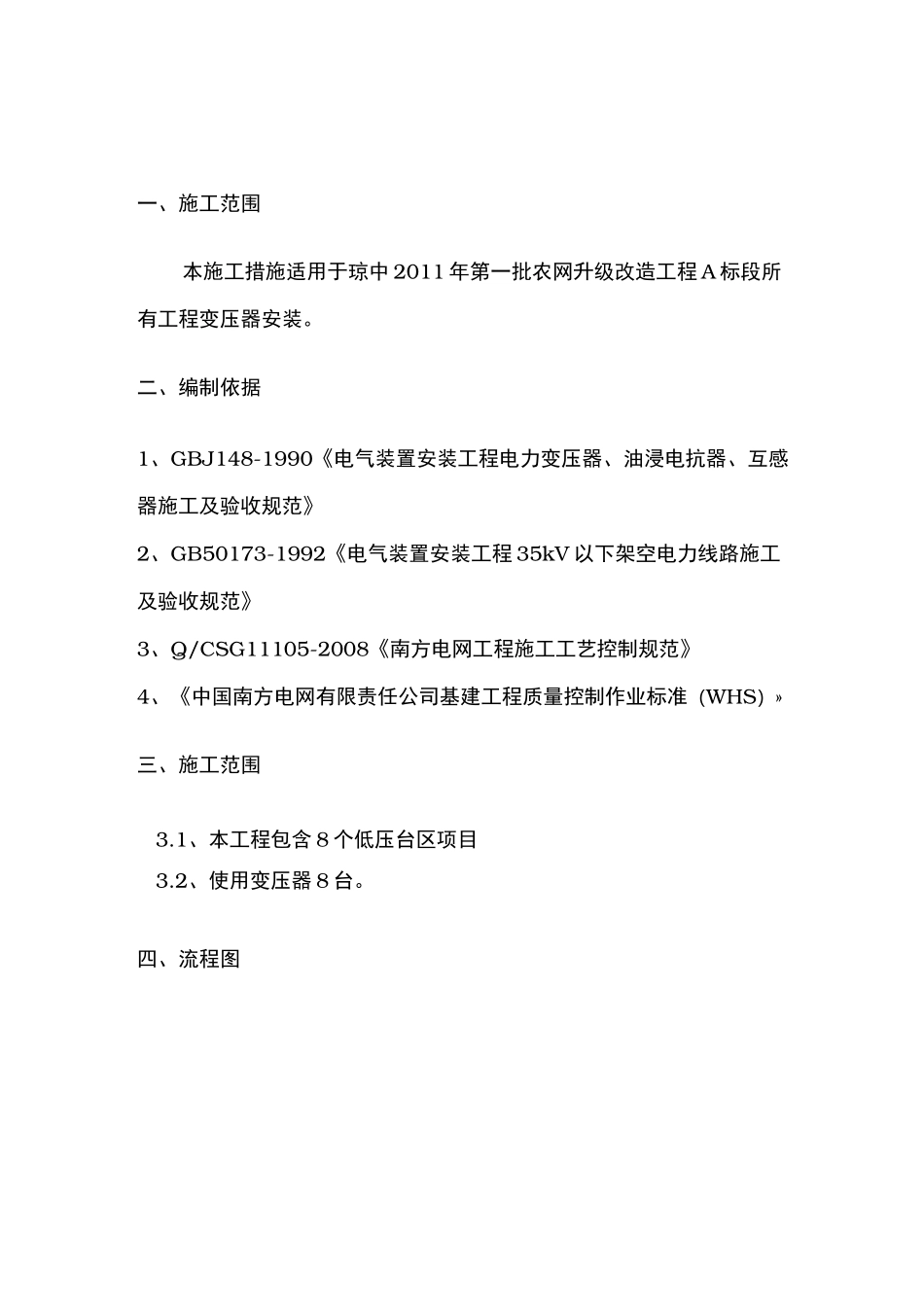

7一、施工范围1二、编写依据1三、工程概况1四、流程图1五、变压器的安装2六、接地装置5七、危险点分析6八、WHS点设置一、施工范围本施工措施适用于琼中2011年第一批农网升级改造工程A标段所有工程变压器安装。二、编制依据1、GBJ148-1990《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》2、GB50173-1992《电气装置安装工程35kV以下架空电力线路施工及验收规范》3、Q/CSG11105-2008《南方电网工程施工工艺控制规范》4、《中国南方电网有限责任公司基建工程质量控制作业标准（WHS）»三、施工范围3.1、本工程包含8个低压台区项目3.2、使用变压器8台。四、流程图五、变压器的安装（施工条件]五、变压器的安装（施工条件]附件安装根主杆150X10000杆；两杆之间不得跨越公路、人行道、水田、水沟等，两杆根开为1.8m，便于今后维修作业。5．1变压器的安装配电变压器采用柱上式安装，台架用两条槽钢固定于两电杆上，台架距地面高度要求达到2・7m,台架的水平倾斜不大于1/100,配电变压器安装在两槽钢中，底部放置两根枕木，以防止配电变压器滑脱及槽钢与变压器产生振动。在变压器油箱顶部用直径不小于25znrn2的钢绞线与两杆缠绕一圈，缠绕方法为扭麻花的形式，再用花兰螺丝抽紧；变压器高压柱头加装防蛙罩，低压柱头出线用铜铝设备线夹与低压绝缘导线联接，并采用热收缩绝缘套管对裸露的导线部分进行绝缘处理；在槽钢处悬挂“禁止攀登、高压危险”警告牌，在变压器油箱处悬挂“某某村农网台变”牌。5・2跌落式熔断器、熔断开关的安装变压器的高、低侧引出线应分别装设熔断器，以保护配电变压器及方便于投切变压器。高压侧安装跌落式熔断器，熔断器的底部对地面的垂直高度不低于4・5m，各相熔断器的水平距离不应小于0.5m,为了便于操作和熔丝熔断后熔丝管能顺利跌落下来，跌落式熔断器的轴线应与地面垂直线成15。〜30~倾角。低压侧熔断开关的底部对地面的垂直高度不低于3.5m,各相熔断刀片的水平距离不小于0・2m,熔断刀片的轴线应与地面垂直线成10O〜15o倾角，方便于操作。跌落式熔断器熔丝按“应能保证配电变压器内部或高、低压出线套管发生短路时迅速熔断”的原则来选择，要求熔丝的熔断时间必须满足小于或等于0・1s;同时还应考虑熔丝的机械强度要求，按规程规定：容量在10OkVA及以下者，高压侧熔丝额定电流按变压器容量额定电流的2〜3倍选择；容量在100kVA以上者，高压侧熔丝额定电流按变压器容量额定电流的1・5〜2倍选择。变压器低压侧熔丝按低压侧额定电流的1・3倍选择。5・3避雷器的安装避雷器是防止配电变压器遭受直击雷及雷电波破坏的有效保护设备，为使避雷器能有效地保护变压器，高压避雷器应装设在熔断器与变压器之间，并尽量靠近变压器，同时也便于检修；避雷器安装应垂直与地面，底部牢固地安装在角钢横担上。另外，为了防止反变换波和低压侧雷电波击穿配电变压器高压侧的绝缘，在低压侧也应装设低压避雷器。因无间隙合成绝缘外套金属氧化物避雷器的工频电压耐受能力强，密封性好，保护特性稳定，因此避雷器应选用无间隙合成绝缘外套金属氧化物避雷器。为避免雷电流在接地电阻上的压降与避雷器的残压叠加在一起，作用在变压器绝缘上，应将避雷器的接地端、变压器的外壳及低压侧中性点分别用截面不小于25HHn2的多股铜芯塑料线连接在不同的接地棒上，接地棒套上一根长约2m的硬质绝缘套管，再与接地装置引线相连接。5．4引下线的安装新建和改造的变台的引下线均应采用多股绝缘导线，其截面应按变压器的额定容量及导线机械强度选择，高压侧引下线用铜芯塑料线时，截面不得小于16znrn2,—般采用25znrn2的铜芯塑料线；用铝芯塑料导线时，截面不得小于25znrn2,一般采用35znrn2的铝芯塑料线。低压出线采用铝芯塑料导线，其截面根据所输送的用电负荷来确定，且考虑到5〜10a内负荷增长的要求，截面积不得小于35znrn2。高压引下线T接在线路电源上，在带电线夹瓷横担上缠绕一圈经绑扎后与三角弧连接；与手抽耳连接的引线应做成一个几层的圈圈后弯成“7”字形，再与手抽耳连接，另一端固定在跌落式熔断器横担上的瓷横担绕一圈经绑扎后与跌落式熔断器连接，跌落式熔断器的出线...
