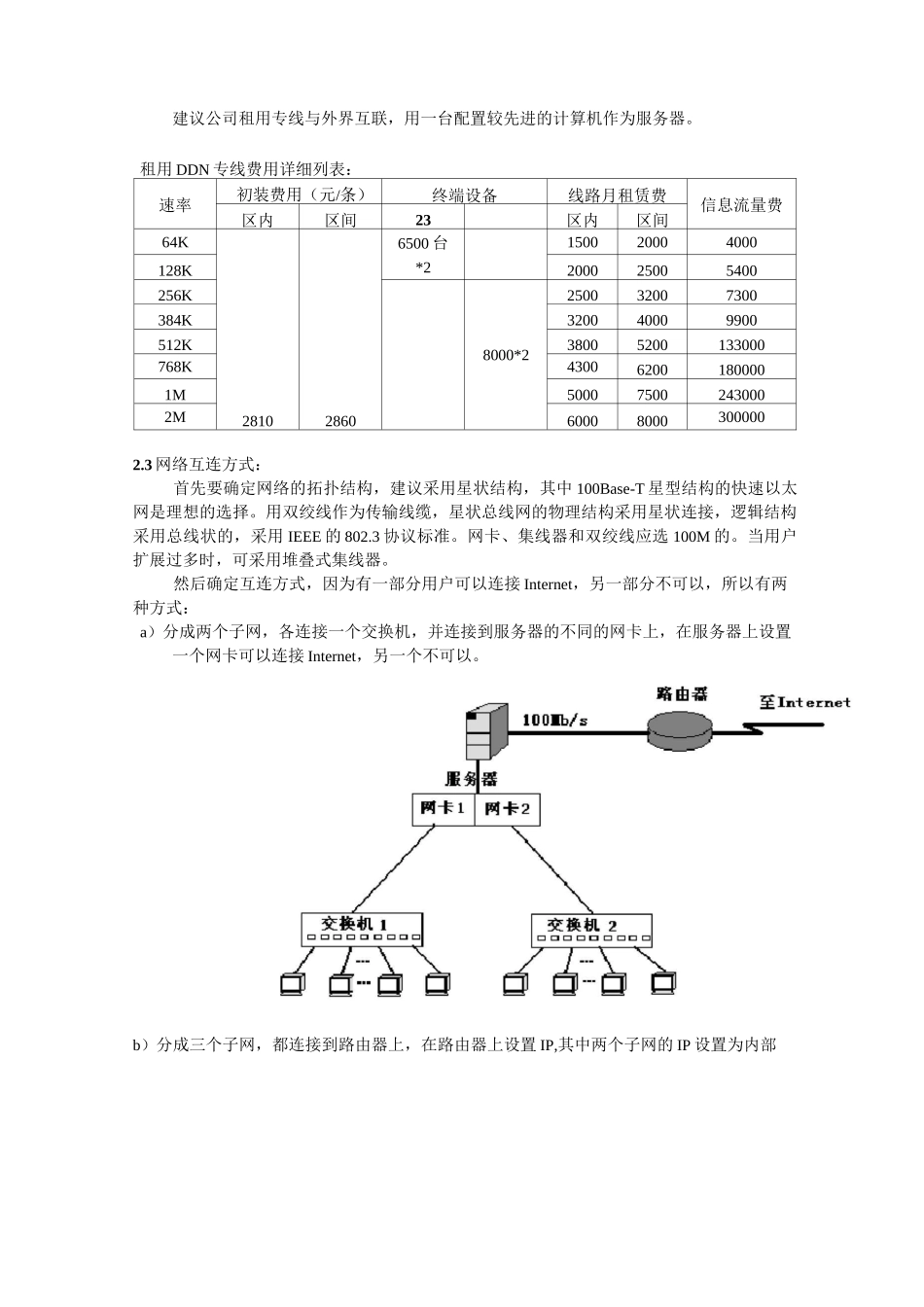

公司网络组建设计与方案一、需求分析1.1背景：共三栋楼，1号，2号，3号，每栋楼直线相距为100米。1号楼：三层，为行政办公楼，20台电脑，分散分布。2号楼：五层，为产品研发部，供销部，30台电脑。其中20台集中在三楼的研发部的设计室中，专设一个机房，其他10台分散分布。这里要求供销部的电脑能够连接Internet，单位生产的产品的信息能向网上发布，其他的一律不能上网。3号楼：五层，为生产车间，每层一个车间，每个车间3台电脑，共15台。1.2未来发展：未来的3—5年，单位电脑会增加到150台左右，主要增加在2号楼的研发部，计划该部门增加两间专用机房用于新产品的研发和设计。1.3用户需求分析：为了能让公司更好的与现代社会的发展接轨，更快的获取市场信息及为了让外界了解该本公司的相关信息特组建企业网，以实现对“公司档案管理”、“产品信息”、“供求信息”等进行计算机网络化管理。1.4网络功能：根据公司现有规模，业务需要及发展范围建立的网络有如下功能：a)建立公司自己的网站，可向外界发布信息，并进行网络上的业务。b)要求供销部可以连接Internet，与各企业保持联络，接受订单及发布本公司产品信息。其他部门都不能连接Internet，但要求公司内部由网络连接。c)公司内部网络实现资源共享，以提高工作效率。d)建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机。e)在公司内部建立公司的数据库，如员工档案，业务计划，会议日程等。二、网络结构设计2.1现场勘察分析：根据公司大楼的结构特点制定详细的网络连接图，其中包括如下信息：a)网络上信息点(即办公点)的分布图，工作空间大小与距离b)电源插座的位置，包括目前正在使用的插座的设备c)所有不可移动的物品的位置(如支撑柱，分隔墙，内置柜等)d)所有办公家具的当前位置e)所有计算机和类似打印机的外部设备的位置f)门和窗口的位置g)通风管道和目前电线的位置另外，在记录每台设备是要为每台设备建立一张配置表，如计算机的CPU，硬盘，显示器，软驱。2.2接入Interner方式：a)DSL宽带接入，其包括ADSL,CDSL,HDSL,IDSL和UDSL等，典型的事ADSL,即不对称数字用户线。ADSL被普遍认为是具有广阔应用前景的接入技术之一。b)专线接入，在企业级用户中，主要采用的是专线接入方式。常用的专线接入使DDN(数字数据网)方式。速度范围64Kbps至2Mbps。采用DDN,网络设备需要路由器、NTU、基带调制解调器或HDSL。建议公司租用专线与外界互联，用一台配置较先进的计算机作为服务器。租用DDN专线费用详细列表：速率初装费用（元/条）终端设备线路月租赁费信息流量费区内区间23区内区间64K281028606500台*2150020004000128K200025005400256K8000*2250032007300384K320040009900512K38005200133000768K430062001800001M500075002430002M600080003000002.3网络互连方式：首先要确定网络的拓扑结构，建议采用星状结构，其中100Base-T星型结构的快速以太网是理想的选择。用双绞线作为传输线缆，星状总线网的物理结构采用星状连接，逻辑结构采用总线状的，采用IEEE的802.3协议标准。网卡、集线器和双绞线应选100M的。当用户扩展过多时，可采用堆叠式集线器。然后确定互连方式，因为有一部分用户可以连接Internet，另一部分不可以，所以有两种方式：a）分成两个子网，各连接一个交换机，并连接到服务器的不同的网卡上，在服务器上设置一个网卡可以连接Internet，另一个不可以。b）分成三个子网，都连接到路由器上，在路由器上设置IP,其中两个子网的IP设置为内部IP,不允许访问Interneto•建议用第二种方式，便于以后扩展网络。三、布线系统设计综合布线要符合楼宇管理自动化，办公自动化，通信自动化和计算机网络化等多功能需要的布线系统。系统应能支持话音、图像、图形、数据多媒体、安全监控、传感等各种信息传输，支持光纤、非屏蔽双绞线(UTP)、屏蔽双绞线(STP)、同轴电缆等各种传输载体，支持多用户多类型产品的应用，支持高速网络的应用。综合布线系统通常包括六个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。综合布线系统设计要根据建筑结构和用户需求来确定，这一过...
