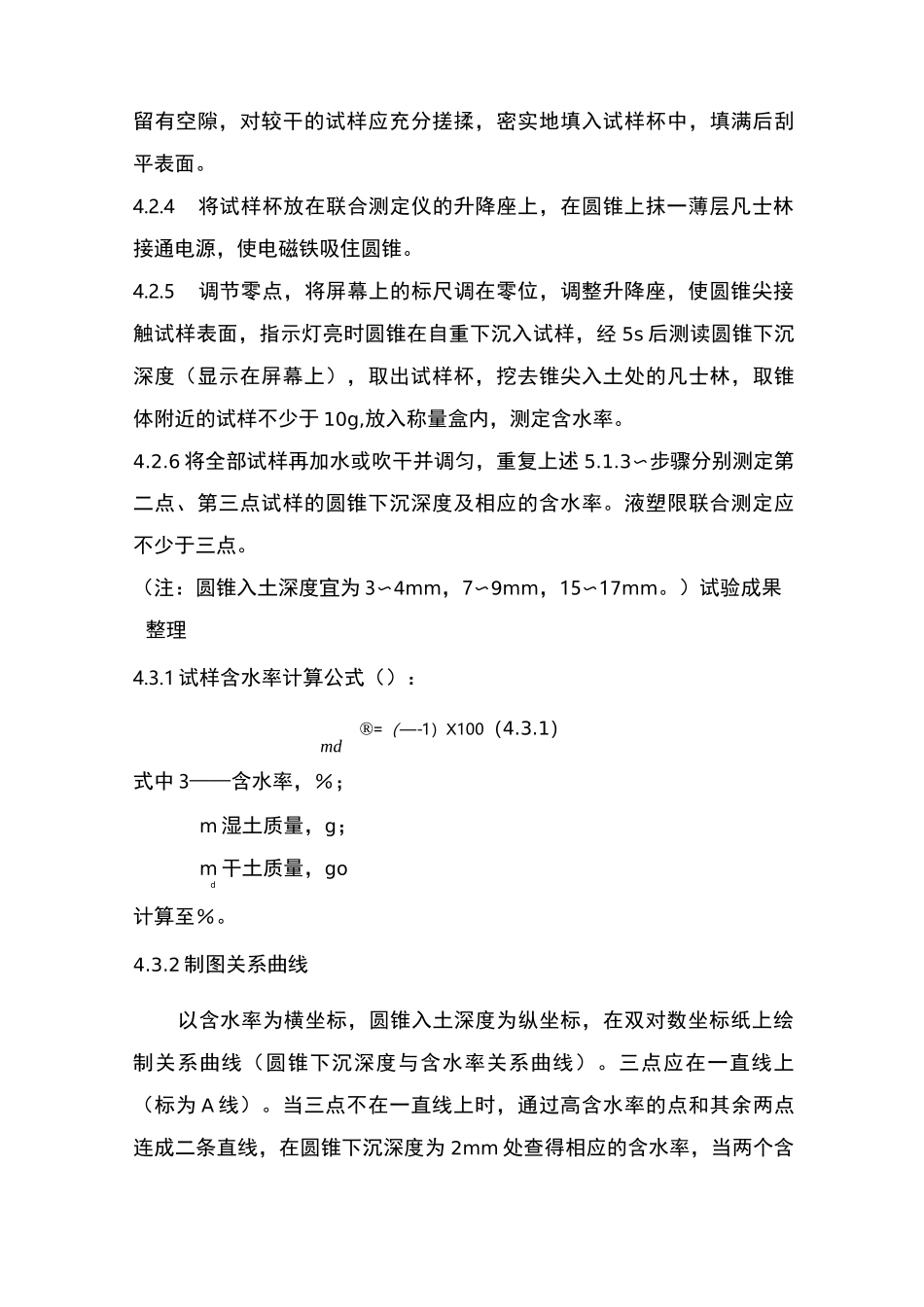

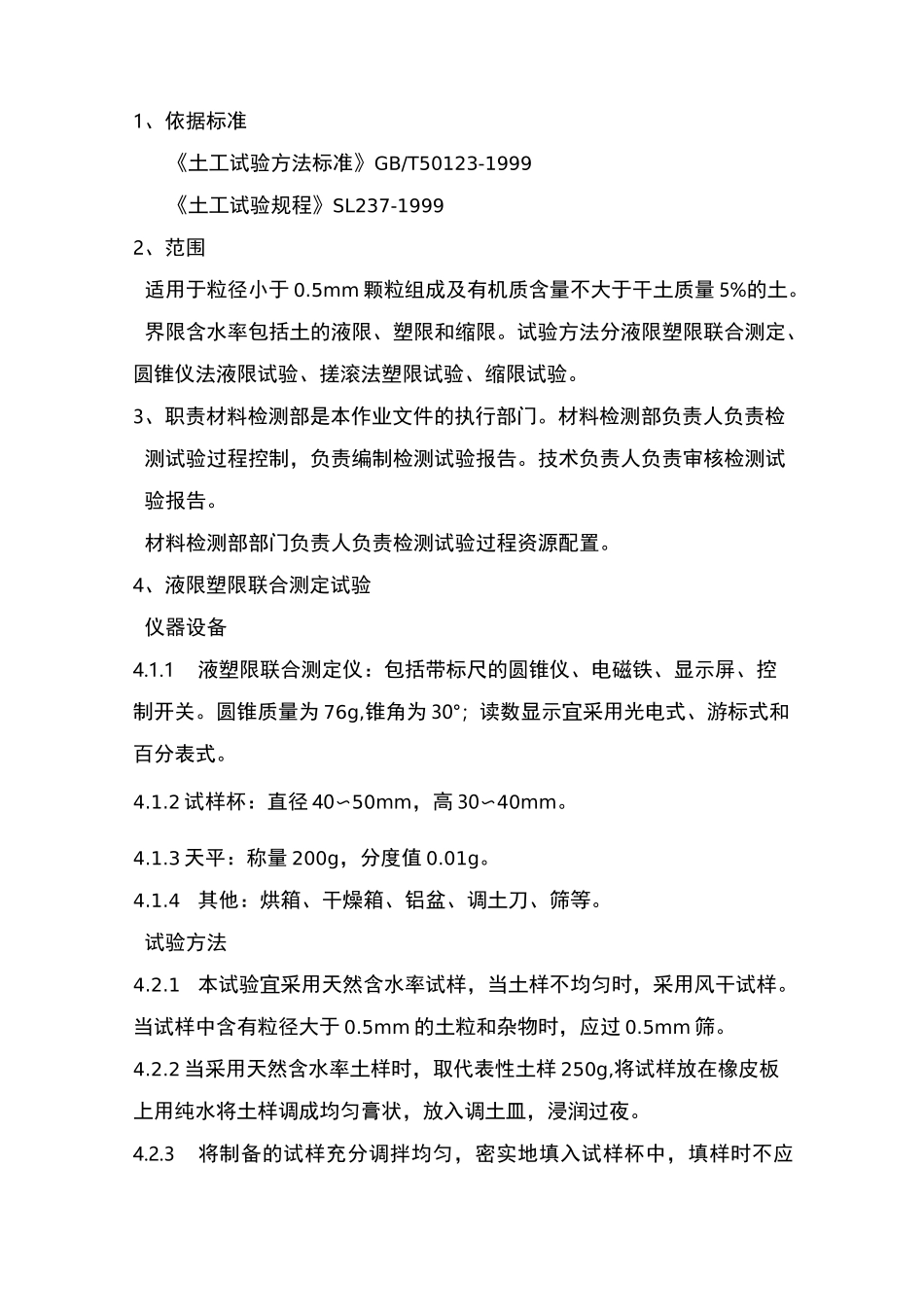

1、依据标准《土工试验方法标准》GB/T50123-1999《土工试验规程》SL237-19992、范围适用于粒径小于0.5mm颗粒组成及有机质含量不大于干土质量5%的土。界限含水率包括土的液限、塑限和缩限。试验方法分液限塑限联合测定、圆锥仪法液限试验、搓滚法塑限试验、缩限试验。3、职责材料检测部是本作业文件的执行部门。材料检测部负责人负责检测试验过程控制，负责编制检测试验报告。技术负责人负责审核检测试验报告。材料检测部部门负责人负责检测试验过程资源配置。4、液限塑限联合测定试验仪器设备4.1.1液塑限联合测定仪：包括带标尺的圆锥仪、电磁铁、显示屏、控制开关。圆锥质量为76g,锥角为30°；读数显示宜采用光电式、游标式和百分表式。4.1.2试样杯：直径40〜50mm，高30〜40mm。4.1.3天平：称量200g，分度值0.01g。4.1.4其他：烘箱、干燥箱、铝盆、调土刀、筛等。试验方法4.2.1本试验宜采用天然含水率试样，当土样不均匀时，采用风干试样。当试样中含有粒径大于0.5mm的土粒和杂物时，应过0.5mm筛。4.2.2当采用天然含水率土样时，取代表性土样250g,将试样放在橡皮板上用纯水将土样调成均匀膏状，放入调土皿，浸润过夜。4.2.3将制备的试样充分调拌均匀，密实地填入试样杯中，填样时不应留有空隙，对较干的试样应充分搓揉，密实地填入试样杯中，填满后刮平表面。4.2.4将试样杯放在联合测定仪的升降座上，在圆锥上抹一薄层凡士林接通电源，使电磁铁吸住圆锥。4.2.5调节零点，将屏幕上的标尺调在零位，调整升降座，使圆锥尖接触试样表面，指示灯亮时圆锥在自重下沉入试样，经5s后测读圆锥下沉深度（显示在屏幕上），取出试样杯，挖去锥尖入土处的凡士林，取锥体附近的试样不少于10g,放入称量盒内，测定含水率。4.2.6将全部试样再加水或吹干并调匀，重复上述5.1.3〜步骤分别测定第二点、第三点试样的圆锥下沉深度及相应的含水率。液塑限联合测定应不少于三点。（注：圆锥入土深度宜为3〜4mm，7〜9mm，15〜17mm。）试验成果整理4.3.1试样含水率计算公式（）：®=（—-1）X100（4.3.1）md式中3——含水率，％；m湿土质量，g；m干土质量，god计算至％。4.3.2制图关系曲线以含水率为横坐标，圆锥入土深度为纵坐标，在双对数坐标纸上绘制关系曲线（圆锥下沉深度与含水率关系曲线）。三点应在一直线上（标为A线）。当三点不在一直线上时，通过高含水率的点和其余两点连成二条直线，在圆锥下沉深度为2mm处查得相应的含水率，当两个含水率的差值小于2%时，应以两点含水率的平均值与高含水率的点连一直线（标为B线）。当两个含水率的差值大于、等于2%时，应重做试验。4.3.3确定界限含水率在含水率与圆锥下沉深度关系曲线图上查得下沉深度为17mm所对应的含水率为液限，查得下沉深度为10mm所对应的含水率为10mm液限，查得下沉深度为2mm所对应的含水率为塑限，取值以百分数表示，准确至%。4.3.4塑性指数按公式（）计算，液性指数按公式（）计算：I=①一①PLP（4.3.4-1）①一①I—P（4.3.4-2）亠LIP式中I—P—塑性指数；I—L—液性指数，计算至；L—液限，%；P—塑限，%。4.3.5含水率的测定按《含水率试验作业指导书》ZY（100—）YT（l/54）—2009执行。试验记录液塑限联合试验记录表（表）试验者试验日期表液塑限联合试验记录表工程名称：5、圆锥仪法液限试验仪器设备5.1.1圆锥仪：质量76±0.2g,锥角30°，距锥尖10mm或17mm处有环形线。5.1.2试样杯：内径不应小于40mm，高度不应小于30mm。5.1.3底座：硬质木料或金属制成。5.1.4其他：调土刀、调土皿等。试验方法5.2.1用调土刀将制备好的试样彻底调抖均匀，使其含水量接近液限。将试样填入试样杯中，填土时不应使土内留有空隙，满后刮去多余的土，使土面与杯口齐平，将试样杯放在底座。5.2.2在锥体上抹一薄层润滑油，提住上端手柄，放在试样表面中部。当锥尖与试样表面接触时，放开手指，使圆锥仪在其自重下沉入土中。5.2.3当锥体经约5s沉入土中深度不等于17mm或10mm时，表示试样的含水量高于或低于液限，取出圆锥仪，挖去粘有润滑油的土，取出全部试样放回调土皿中，用滤纸或亚麻布排除水分或加入少量纯水，调整土的含水量，继续调拌均匀后，再按上...
