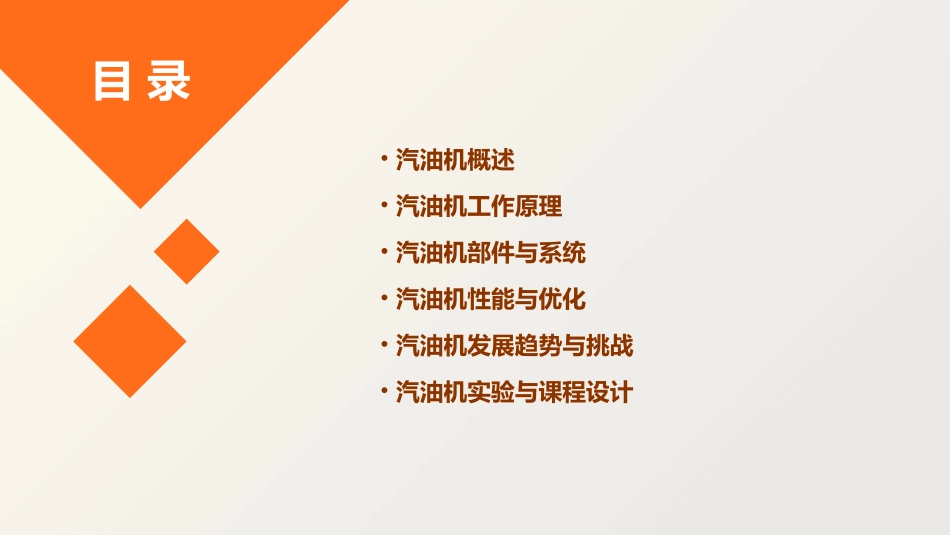

汽油机工作原理课题课件目录•汽油机概述•汽油机工作原理•汽油机部件与系统•汽油机性能与优化•汽油机发展趋势与挑战•汽油机实验与课程设计01汽油机概述汽油机是一种内燃机，利用燃油和空气混合物的燃烧产生动力。定义汽油机具有较高的功率和转速范围，同时其结构相对简单，易于维护。特点定义与特点010203燃料类型汽油机使用汽油作为燃料，而柴油机使用柴油。燃烧方式汽油机采用点燃式燃烧，而柴油机采用压燃式燃烧。转速与功率汽油机通常具有较高的转速和功率，而柴油机的转速和功率相对较低。汽油机与柴油机的区别汽油机最早出现在19世纪末期，随着汽车工业的发展而逐渐普及。随着环保意识的提高和技术进步，汽油机不断进行改进和优化，例如采用燃油直喷技术、缸内直喷技术等，以提高燃油经济性和动力性能。汽油机的历史与发展发展历史02汽油机工作原理进气门打开，排气门关闭，活塞向下运动，吸入可燃混合气。总结词汽油机吸气冲程是燃烧室内产生负压的过程，进气门打开，排气门关闭，活塞向下运动，进气口吸入空气，与喷油嘴喷出的汽油混合形成可燃混合气，通过火花塞点火燃烧。详细描述吸气冲程总结词进气门关闭，排气门关闭，活塞向上运动，可燃混合气压缩。详细描述汽油机压缩冲程中，进气门和排气门均关闭，活塞向上运动，可燃混合气被压缩，温度和压力升高，为燃烧做准备。压缩冲程总结词火花塞点燃可燃混合气，燃烧产生高温高压气体，推动活塞向下运动。详细描述汽油机燃烧冲程中，火花塞点燃可燃混合气，产生高温高压气体，推动活塞向下运动，产生动力输出。燃烧冲程进气门关闭，排气门打开，活塞向上运动，废气排出。总结词汽油机排气冲程中，进气门关闭，排气门打开，活塞向上运动，废气从排气口排出燃烧室，完成一个工作循环。详细描述排气冲程03汽油机部件与系统组成曲柄连杆机构主要由活塞、连杆、曲轴和汽缸体等组成。定义曲柄连杆机构是汽油机中最主要的支撑和传动机构，主要作用是将活塞的直线运动转化为曲轴的旋转运动。工作原理在曲柄连杆机构中，活塞通过连杆与曲轴相连，当活塞在汽缸内做往复运动时，连杆带动曲轴旋转，从而将活塞的直线运动转化为曲轴的旋转运动。曲柄连杆机构配气机构是汽油机中控制气体进出的机构，主要作用是控制汽缸的吸气和排气过程。定义配气机构主要由气门、气门弹簧、气门导管和凸轮轴等组成。组成在配气机构中，凸轮轴通过气门导管驱动气门开闭，当凸轮轴转动时，气门在气门弹簧的作用下开启或关闭汽缸，从而实现汽缸的吸气和排气过程。工作原理配气机构燃油供给系统是汽油机中供给燃料的系统，主要作用是向汽缸内提供适量的汽油和空气的混合物。定义燃油供给系统主要由油箱、汽油泵、汽油滤清器、喷油嘴和进气管等组成。组成在燃油供给系统中，汽油泵将汽油从油箱抽出，通过汽油滤清器过滤后进入喷油嘴，喷油嘴将汽油喷入进气管，与空气混合后进入汽缸。工作原理燃油供给系统冷却系统是汽油机中控制温度的机构，主要作用是保持汽油机的正常工作温度。定义冷却系统主要由散热器、水泵、节温器和风扇等组成。组成在冷却系统中，水泵将冷却液从散热器中抽出，经过发动机各部位吸收热量后回到散热器，通过风扇散热后再次进入水泵循环。工作原理冷却系统定义01润滑系统是汽油机中提供润滑剂的机构，主要作用是减少摩擦和磨损。组成02润滑系统主要由机油泵、机油滤清器、机油尺和机油道等组成。工作原理03在润滑系统中，机油泵将机油从油底壳中抽出，经过机油滤清器过滤后进入机油道，流经发动机各部位的摩擦表面，为各部件提供润滑作用。润滑系统04汽油机性能与优化加速性能通过优化进气系统、调整点火时刻和改善燃油喷射策略等手段，提高汽油机的加速性能。最大扭矩通过优化气缸设计、调整点火时刻和供油量等参数，提高汽油机的最大扭矩输出。最大功率通过优化气缸设计、选择合适的压缩比、调整点火时间和供油量等参数，提高汽油机的最大功率输出。动力性能与优化通过优化气缸设计、选择合适的压缩比、调整点火时间和供油量等参数，降低汽油机的燃油消耗。燃油消耗润滑油消耗冷却水消耗通过改善润滑系统设计、选择合适的润滑油...
