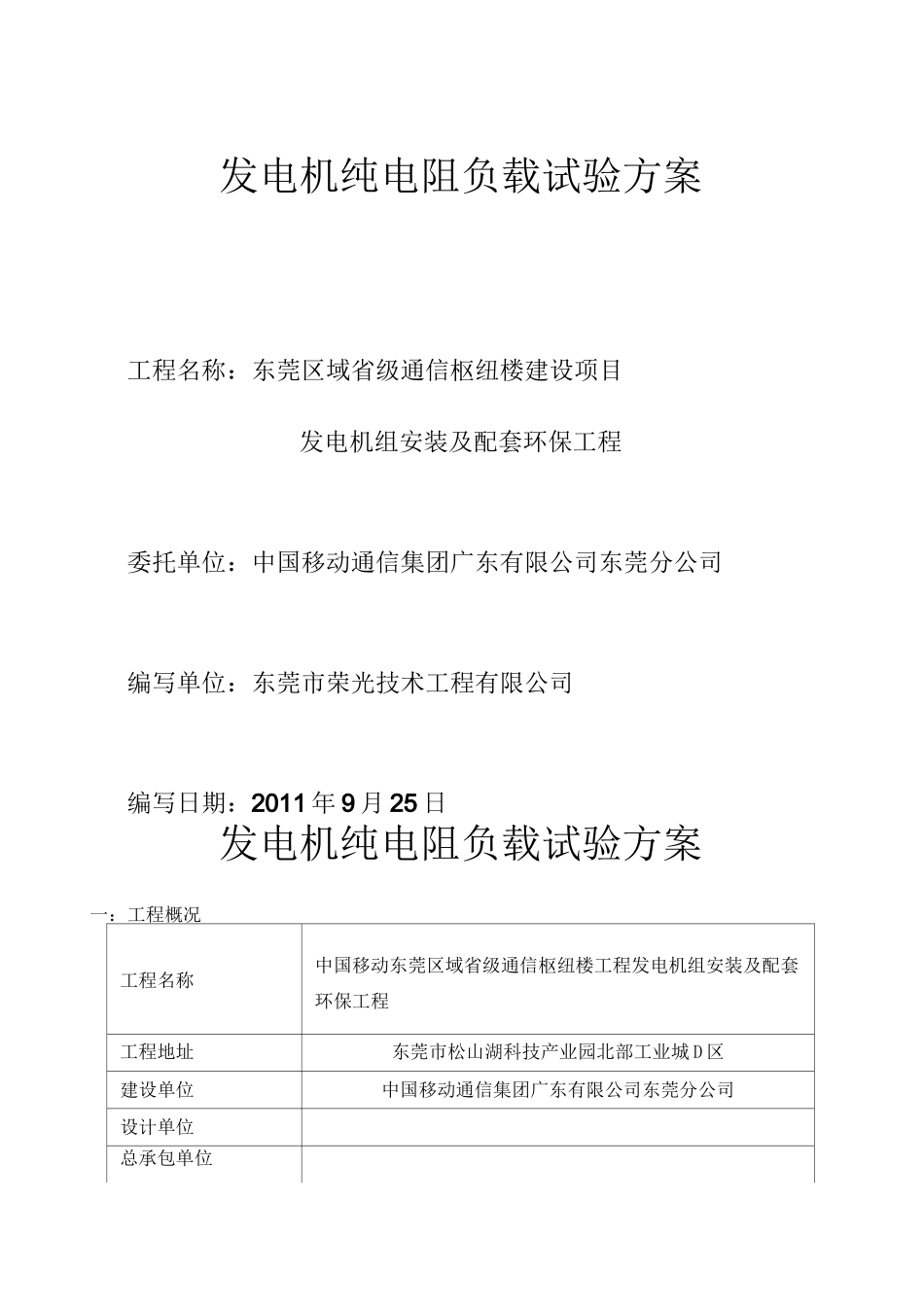

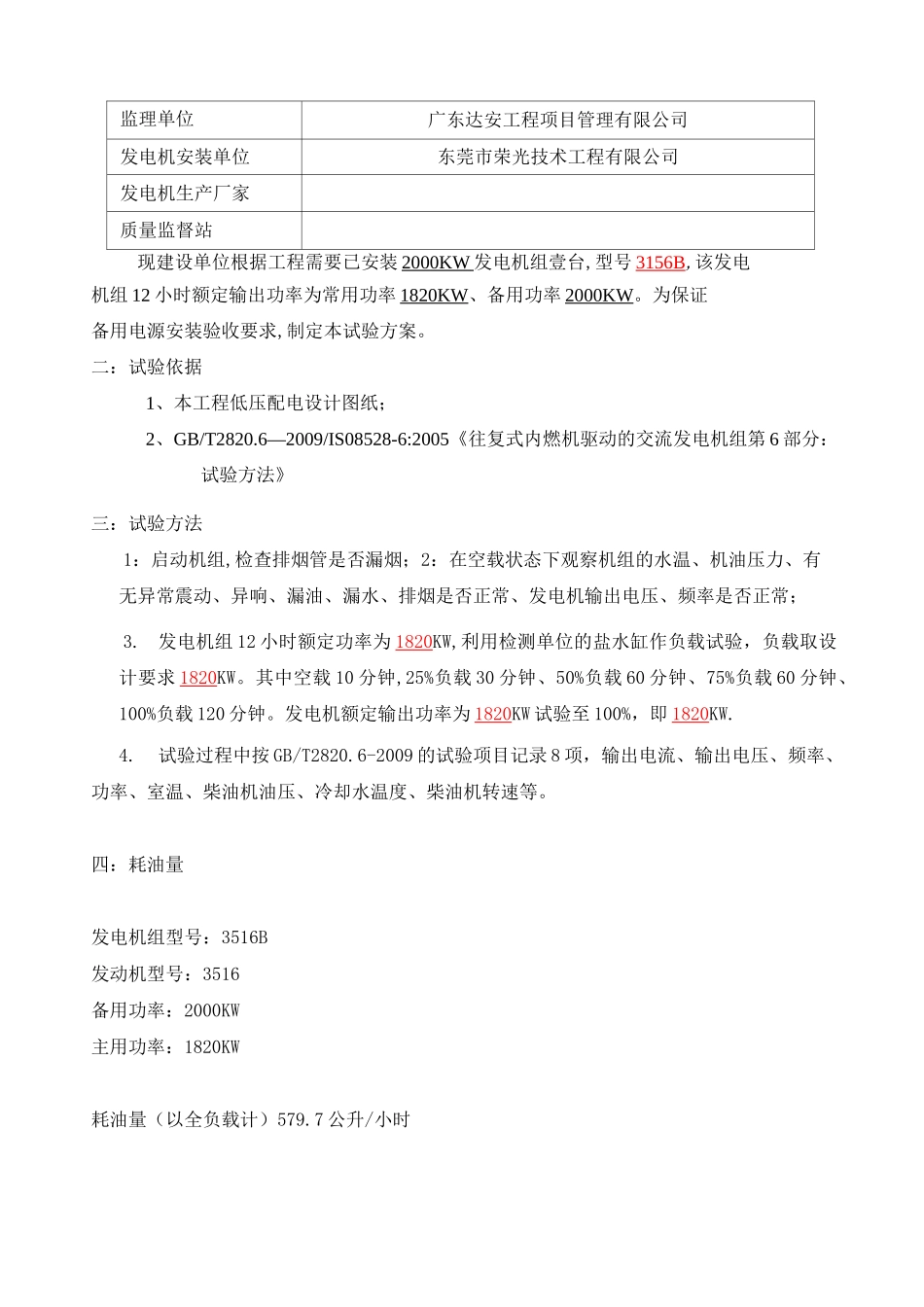

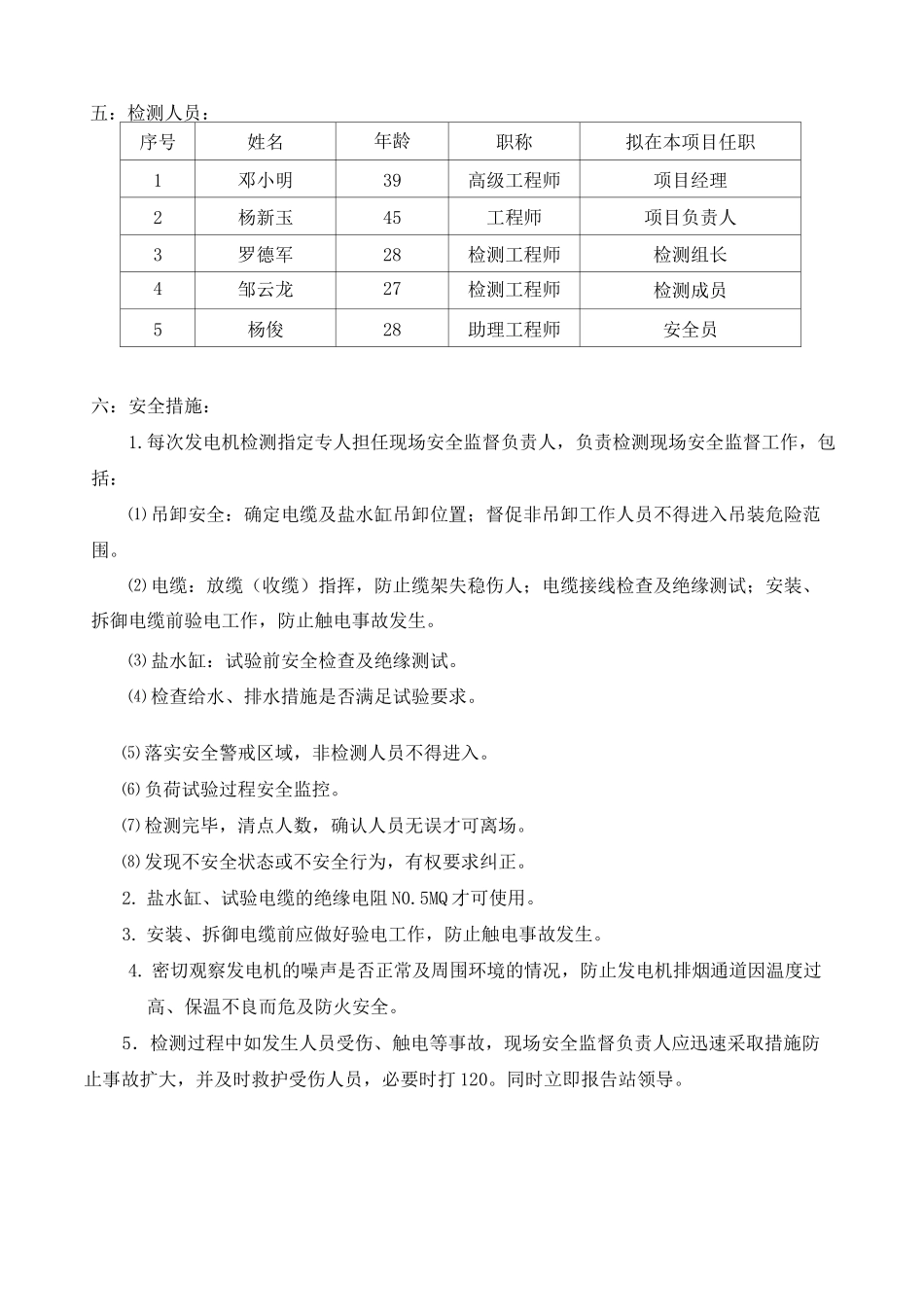

发电机纯电阻负载试验方案工程名称：东莞区域省级通信枢纽楼建设项目发电机组安装及配套环保工程委托单位：中国移动通信集团广东有限公司东莞分公司编写单位：东莞市荣光技术工程有限公司编写日期：2011年9月25日发电机纯电阻负载试验方案一：工程概况工程名称中国移动东莞区域省级通信枢纽楼工程发电机组安装及配套环保工程工程地址东莞市松山湖科技产业园北部工业城D区建设单位中国移动通信集团广东有限公司东莞分公司设计单位总承包单位监理单位广东达安工程项目管理有限公司发电机安装单位东莞市荣光技术工程有限公司发电机生产厂家质量监督站现建设单位根据工程需要已安装2000KW发电机组壹台,型号3156B,该发电机组12小时额定输出功率为常用功率1820KW、备用功率2000KW。为保证备用电源安装验收要求,制定本试验方案。二：试验依据1、本工程低压配电设计图纸；2、GB/T2820.6—2009/IS08528-6:2005《往复式内燃机驱动的交流发电机组第6部分：试验方法》三：试验方法1：启动机组,检查排烟管是否漏烟；2：在空载状态下观察机组的水温、机油压力、有无异常震动、异响、漏油、漏水、排烟是否正常、发电机输出电压、频率是否正常；3.发电机组12小时额定功率为1820KW,利用检测单位的盐水缸作负载试验，负载取设计要求1820KW。其中空载10分钟,25%负载30分钟、50%负载60分钟、75%负载60分钟、100%负载120分钟。发电机额定输出功率为1820KW试验至100%，即1820KW.4.试验过程中按GB/T2820.6-2009的试验项目记录8项，输出电流、输出电压、频率、功率、室温、柴油机油压、冷却水温度、柴油机转速等。四：耗油量发电机组型号：3516B发动机型号：3516备用功率：2000KW主用功率：1820KW耗油量（以全负载计）579.7公升/小时五：检测人员：序号姓名年龄职称拟在本项目任职1邓小明39高级工程师项目经理2杨新玉45工程师项目负责人3罗德军28检测工程师检测组长4邹云龙27检测工程师检测成员5杨俊28助理工程师安全员六：安全措施：1.每次发电机检测指定专人担任现场安全监督负责人，负责检测现场安全监督工作，包括：⑴吊卸安全：确定电缆及盐水缸吊卸位置；督促非吊卸工作人员不得进入吊装危险范围。⑵电缆：放缆（收缆）指挥，防止缆架失稳伤人；电缆接线检查及绝缘测试；安装、拆御电缆前验电工作，防止触电事故发生。⑶盐水缸：试验前安全检查及绝缘测试。⑷检查给水、排水措施是否满足试验要求。⑸落实安全警戒区域，非检测人员不得进入。⑹负荷试验过程安全监控。⑺检测完毕，清点人数，确认人员无误才可离场。⑻发现不安全状态或不安全行为，有权要求纠正。2.盐水缸、试验电缆的绝缘电阻N0.5MQ才可使用。3.安装、拆御电缆前应做好验电工作，防止触电事故发生。4.密切观察发电机的噪声是否正常及周围环境的情况，防止发电机排烟通道因温度过高、保温不良而危及防火安全。5．检测过程中如发生人员受伤、触电等事故，现场安全监督负责人应迅速采取措施防止事故扩大，并及时救护受伤人员，必要时打120。同时立即报告站领导。设计单位：（盖章）项目负责人：监理单位：（盖章）项目负责人：业主单位：（盖章）项目负责人：发电机组安装单位：（盖章）项目负责人：总承包单位：（盖章）项目负责人：检测单位：（盖章）项目负责人：柴油发电机组调试及满载测试方案1.概述柴油发电机组在正式投入使用前必须经过正确的调试和严格的满负载测试。这样有利于发电机组优异性能的正常发挥。贵司购买的3516B机组由于自身设计的特殊性，只有在满载试验完成后才能启动顺利。本次检测机组型号规格为：卡特3516B,备用功率2000KW。2.测试前应具备的条件2.1柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油、冷却液，消音、排气装置等均安装完毕。以上设备经静态检查验收符合启动条件。2.2电气安装结束，并经验收合格。启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运行要求。启动用蓄电池充电结束，投入正常的浮充状态。按设计要求检查控制、测量、保护、信号及主回路，电缆校对应准确无误，接线端子紧固，机械部分检查良好，表计均应校验合格。对输出开关柜中的断路器过流整定...
